Hikoki DH14DSL Zeichnungen und Teile

Suche nach Teilen:
HikokiAuf dem Typenschild sollte die Typenbezeichnung DH14DSL stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.

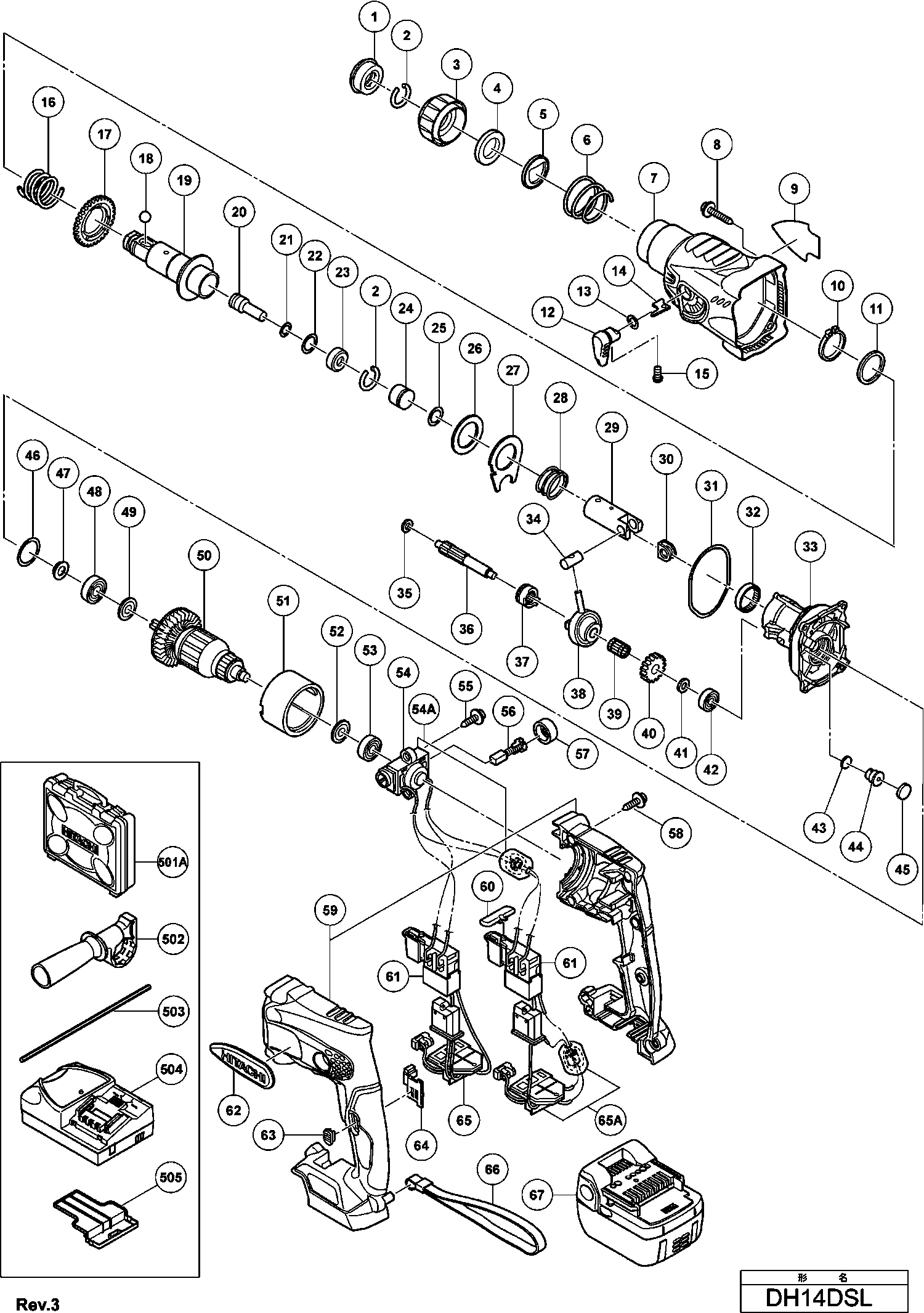

Zeichnungen der HIKOKI DH14DSL

Teileliste der Hikoki DH14DSL

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
STOFVOORKAP
1306345STOFVOORKAP€ 4.21
Sicherungsring Dh18vb/dh30pc
2306340Sicherungsring Dh18vb/dh30pc€ 1.31
Kappe
3325597Kappe€ 3.19
Kugelhalter Dh22pg
4327879Kugelhalter Dh22pg€ 3.05
Halteplatte Dh24pc3
5324526Halteplatte Dh24pc3€ 3.19
Haltefeder Dh24pb2
6322812Haltefeder Dh24pb2€ 1.60
Getriebegehaeuse
7325593Getriebegehaeuse€ 64.95
Schneidschraube D4x30 M.flansch (schwarz)
8305490Schneidschraube D4x30 M.flansch (schwarz)€ 1.00
Federscheibe
10965469Federscheibe€ 1.02
Ring
11944274Ring€ 1.02
Hebel
12325594Hebel€ 1.60
Nicht mehr lieferbar
13872654Nicht mehr lieferbar
Stopper Dh22pg
14327875Stopper Dh22pg€ 1.60
Kopfschraube M4x5 (10st) Except For Ind
15949213Kopfschraube M4x5 (10st) Except For Ind€ 1.02
Feder (a) Dh18vb
16306334Feder (a) Dh18vb€ 3.48
Zweites Zahnrad Dh18vb
17306333Zweites Zahnrad Dh18vb€ 18.37
Stahlkugel D7.0 (10st)
18959156Stahlkugel D7.0 (10st)€ 1.60
Zylinder
19327876Zylinder€ 22.09
Zweithammer Dh22pg
20327877Zweithammer Dh22pg€ 2.03
O-ring (b) Dh15d/dh20dv/dh22vb/vd Dh24pb-vd/dh20p
21301672O-ring (b) Dh15d/dh20dv/dh22vb/vd Dh24pb-vd/dh20p€ 1.02
O-ring (p-15) Dh22pg
22311814O-ring (p-15) Dh22pg€ 1.02
Hammerhalter Dh22pg
23327878Hammerhalter Dh22pg€ 2.03
Anschläger Dh22pg
24325601Anschläger Dh22pg€ 4.65
O-ring (a) Dh18vb
25306326O-ring (a) Dh18vb€ 2.90
Druckunterlegscheibe Dh22pg
26327880Druckunterlegscheibe Dh22pg€ 1.02
Druckplatte Dh22pg
27325588Druckplatte Dh22pg€ 3.19
Feder (b) Dh18vb
28306976Feder (b) Dh18vb€ 3.48
Kolben
29306324Kolben€ 13.65
Ring
30321007Ring€ 3.19
O-ring(id61) Dh14dsl
31325583O-ring(id61) Dh14dsl€ 1.60
Nadellager
32306328Nadellager€ 4.65
Innenabdeckung (d) Dh14dsl Includ.42-45
33328479Innenabdeckung (d) Dh14dsl Includ.42-45€ 31.28
Kolbenstift Dh18vb
34306322Kolbenstift Dh18vb€ 5.95
Abstandhalter Dh22pg
35325587Abstandhalter Dh22pg€ 1.60
Zweite Welle Dh22pg
36327871Zweite Welle Dh22pg€ 5.66
Kupplung Dh22pg
37325584Kupplung Dh22pg€ 8.71
Pendel-kugellager Dh22pg
38325585Pendel-kugellager Dh22pg€ 26.09
Nadelkäfig Dh18vb
39306320Nadelkäfig Dh18vb€ 5.08
Erstes Zahnrad Dh22pg
40327872Erstes Zahnrad Dh22pg€ 4.07
Unterlegscheibe
41995634Unterlegscheibe€ 1.02
Kugellager 626 Vvm Cj65v3
42626VVMKugellager 626 Vvm Cj65v3€ 5.52
Filzdichtung (a) Dh24pc3
43324543Filzdichtung (a) Dh24pc3€ 1.60
Ventil Dh24pc3
44324545Ventil Dh24pc3€ 1.60
Filzdichtung (b) Dh24pc3
45324544Filzdichtung (b) Dh24pc3€ 1.60
O-ring (s-24) Nv32a/ab/vb13y Vb16y
46878609O-ring (s-24) Nv32a/ab/vb13y Vb16y€ 1.02
Schleuderscheibe Dh18vb
47306312Schleuderscheibe Dh18vb€ 1.89
Kugellager 609ddc
48609DDCKugellager 609ddc€ 12.26
Lagerring
49958915Lagerring€ 1.00
Anker 14.4v
50360808Anker 14.4v€ 44.19
Magnet
51328482Magnet€ 16.64
Unterlegscheibe
52980865Unterlegscheibe€ 1.00
Kugellager 626 Vvm Cj65v3
53626VVMKugellager 626 Vvm Cj65v3€ 5.52
Bürstenblock Dh14dsl Except For Europe (till 2.20
54328486Bürstenblock Dh14dsl Except For Europe (till 2.20€ 12.05
Brush Block
54A334890Brush Block€ 14.11
Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b
55305812Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b€ 1.00
Kohlebürsten (1 Paar)
56999100Kohlebürsten (1 Paar)€ 9.95
Kohlenkappe C6dd/cr24dv/dv24dv/cg18dal/ Cg18dl
57319847Kohlenkappe C6dd/cr24dv/dv24dv/cg18dal/ Cg18dl€ 1.60
Schneidschraube D4x20 Mit Flansch (schwarz), C8fs
58301653Schneidschraube D4x20 Mit Flansch (schwarz), C8fs€ 1.00
Gehäuse Set (a+b) grün Dh14dsl
59329892Gehäuse Set (a+b) grün Dh14dsl€ 41.79
Druckknopf Dv18v
60322853Druckknopf Dv18v€ 1.02
Schalter
61328484Schalter€ 31.28
Schieber
63326276Schieber€ 1.02
Bolzen
64328480Bolzen€ 1.16
Steuerungsstation Dh14dsl Except For Europe(till
65329891Steuerungsstation Dh14dsl Except For Europe(till€ 113.53
Regler
65A334880Regler€ 73.60
Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv
66306952Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv€ 3.92
Nicht bestellbar
67329083Nicht bestellbar
KUNSTSTOF KOFFER
501A337088KUNSTSTOF KOFFER€ 43.39
ZIJHANDGREEP
502324548ZIJHANDGREEP€ 20.36
DIEPTEAANSLAG
503303709DIEPTEAANSLAG€ 1.31
Battery Cover
505329897Battery Cover€ 1.74
Nicht bestellbar
601303332Nicht bestellbar
Nicht bestellbar
602303334Nicht bestellbar
RUBBER STOFKAPJE VOOR 303332
603303335RUBBER STOFKAPJE VOOR 303332€ 7.99
Nicht bestellbar
604321825Nicht bestellbar
Nicht bestellbar
605303623Nicht bestellbar
Nicht bestellbar
606321814Nicht bestellbar
Nicht bestellbar
607995344Nicht bestellbar
Nicht bestellbar
608987576Nicht bestellbar
Nicht bestellbar
609321813Nicht bestellbar
Nicht bestellbar
610303334Nicht bestellbar
STOFVANGER VOOR OVER DE BOOR
611971787STOFVANGER VOOR OVER DE BOOR€ 5.66
DIEPTEAANSLAG
612931844DIEPTEAANSLAG€ 2.47
Nicht bestellbar
613971511ZNicht bestellbar
Nicht bestellbar
614971512ZNicht bestellbar
Nicht bestellbar
615971794Nicht bestellbar
Nicht bestellbar
616971795Nicht bestellbar
Nicht bestellbar
617971796Nicht bestellbar
Nicht bestellbar
618971797Nicht bestellbar
Nicht bestellbar
619971798Nicht bestellbar
ANCHOR SETTING ADAPTER B W1/4" MANUAL
620971799ANCHOR SETTING ADAPTER B W1/4" MANUAL€ 21.96
ANCHOR SETTING ADAPTER B W5/16" MANUAL
621971800ANCHOR SETTING ADAPTER B W5/16" MANUAL€ 21.96
Nicht bestellbar
622971801Nicht bestellbar
ANCHOR SETTING ADAPTER B W1/2" MANUAL
623971802ANCHOR SETTING ADAPTER B W1/2" MANUAL€ 24.62
ANCHOR SETTING ADAPTER B W5/8" MANUAL
624971803ANCHOR SETTING ADAPTER B W5/8" MANUAL€ 28.48
UITDRIJFSPIE VOOR KONUS A EN B
625944477UITDRIJFSPIE VOOR KONUS A EN B€ 7.55
ADAPTER SDS NAAR MORSE KONUS NR.1
626303617ADAPTER SDS NAAR MORSE KONUS NR.1€ 47.25
ADAPTER KONUS A (SDS-PLUS)
627303619ADAPTER KONUS A (SDS-PLUS)€ 46.72
Nicht bestellbar
628303620Nicht bestellbar
Nicht bestellbar
629303624Nicht bestellbar
Nicht bestellbar
630302976Nicht bestellbar
Nicht bestellbar
631302975Nicht bestellbar
Nicht bestellbar
632303621Nicht bestellbar
Nicht bestellbar
633302974Nicht bestellbar
Nicht bestellbar
634302979Nicht bestellbar
Nicht bestellbar
635302978Nicht bestellbar
Nicht bestellbar
636303622Nicht bestellbar
Nicht bestellbar
637302977Nicht bestellbar
CHEMISCHE ANKER ADAPTER (SDS-PLUS) 12.7MMX90L
638303044CHEMISCHE ANKER ADAPTER (SDS-PLUS) 12.7MMX90L€ 50.84
STOFVANGER
639306885STOFVANGER€ 37.27
Socket Adapter (b)
640306910Socket Adapter (b)€ 4.36
Grease (a) For Hammer.hammer Drill (30g)
646981840Grease (a) For Hammer.hammer Drill (30g)€ 8.13
Grease For Hammer.hammer Drill (70g)
647308471Grease For Hammer.hammer Drill (70g)€ 12.34
Grease For Hammer.hammer Drill (500g)
648980927Grease For Hammer.hammer Drill (500g)€ 70.68
Nicht bestellbar
649303046Nicht bestellbar
VET(MOLUB-ALLOY NO.777-1) 75G
650325149VET(MOLUB-ALLOY NO.777-1) 75G€ 21.70
