Hikoki DH26PC Zeichnungen und Teile
Genaue Typennummer:
DH26PC
DH26PC

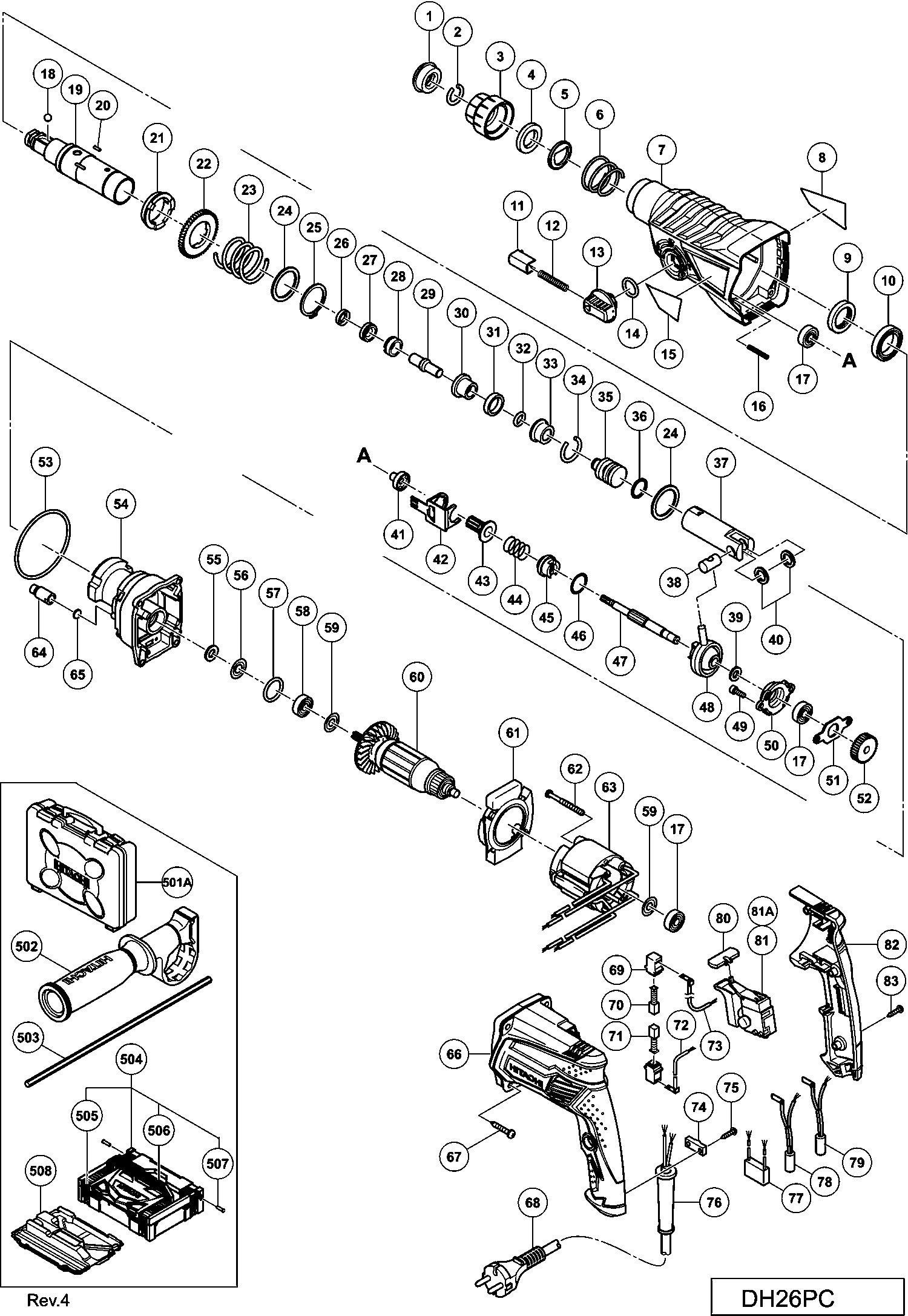

Zeichnungen der HIKOKI DH26PC
Teileliste der HIKOKI DH26PC
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| STOFVOORKAP | ||||
| 1 | 306345 | STOFVOORKAP | € 4.04 | |
| Sicherungsring Dh18vb/dh30pc | ||||
| 2 | 306340 | Sicherungsring Dh18vb/dh30pc | € 1.25 | |
| Schiebegriff Dh24pc3 | ||||
| 3 | 324527 | Schiebegriff Dh24pc3 | € 3.06 | |
| Kugelhalter Dh24pc3 | ||||
| 4 | 324528 | Kugelhalter Dh24pc3 | € 5.99 | |
| Halteplatte Dh24pc3 | ||||
| 5 | 324526 | Halteplatte Dh24pc3 | € 3.06 | |
| Haltefeder Dh24pb2 | ||||
| 6 | 322812 | Haltefeder Dh24pb2 | € 1.53 | |
| Getriebedeckel | ||||
| 7 | 335274 | Getriebedeckel | € 18.37 | |
| OLIE KEERRING | ||||
| 9 | 335259 | OLIE KEERRING | € 2.64 | |
| Kogellager 6805dd | ||||
| 10 | 335260 | Kogellager 6805dd | € 3.06 | |
| Druckknopf | ||||
| 11 | 322789 | Druckknopf | € 4.45 | |
| Druckfeder Dh24pc | ||||
| 12 | 317223 | Druckfeder Dh24pc | € 1.53 | |
| Omschakelknop | ||||
| 13 | 334011 | Omschakelknop | € 1.95 | |
| O-ring (s-18) Cr17y/nv65ad2, Nr90aa | ||||
| 14 | 878885 | O-ring (s-18) Cr17y/nv65ad2, Nr90aa | € 0.97 | |
| Veer (e) | ||||
| 16 | 335800 | Veer (e) | € 0.96 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 17 | 608VVM | Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | € 5.29 | |
| Stalen Kogel D7.0 (10 Stuks) | ||||
| 18 | 335300 | Stalen Kogel D7.0 (10 Stuks) | € 0.96 | |
| Zylinder | ||||
| 19 | 335261 | Zylinder | € 20.67 | |
| PIN D2.5 | ||||
| 20 | 335264 | PIN D2.5 | € 0.96 | |
| Cylinder Clutch | ||||
| 21 | 335263 | Cylinder Clutch | € 11.55 | |
| Tweede Tandwiel | ||||
| 22 | 335265 | Tweede Tandwiel | € 5.71 | |
| Spring (a) | ||||
| 23 | 335266 | Spring (a) | € 1.39 | |
| Ring | ||||
| 24 | 301679 | Ring | € 1.11 | |
| Sicherungsring D30 Div.typen Dh30pc | ||||
| 25 | 948310 | Sicherungsring D30 Div.typen Dh30pc | € 1.25 | |
| OLIE KEERRING (A) | ||||
| 26 | 335262 | OLIE KEERRING (A) | € 1.67 | |
| Hammer Holder (c) | ||||
| 27 | 335268 | Hammer Holder (c) | € 8.91 | |
| Sleeve (fw) | ||||
| 28 | 335795 | Sleeve (fw) | € 3.90 | |
| Tweede Hamer | ||||
| 29 | 335269 | Tweede Hamer | € 3.62 | |
| Hammer Holder (a) | ||||
| 30 | 335267 | Hammer Holder (a) | € 2.78 | |
| DEMPERRING (A) | ||||
| 31 | 322805 | DEMPERRING (A) | € 1.53 | |
| O-RING (C) | ||||
| 32 | 322808 | O-RING (C) | € 1.53 | |
| Dämpferhalter Dh24pc3 | ||||
| 33 | 324524 | Dämpferhalter Dh24pc3 | € 5.99 | |
| STOPPER RING | ||||
| 34 | 322807 | STOPPER RING | € 1.53 | |
| Striker | ||||
| 35 | 335246 | Striker | € 3.90 | |
| O-ring D17 | ||||
| 36 | 335247 | O-ring D17 | € 2.37 | |
| Kolben | ||||
| 37 | 335255 | Kolben | € 0.96 | |
| Piston Pin | ||||
| 38 | 335793 | Piston Pin | € 2.92 | |
| Bearing Washer | ||||
| 39 | 335250 | Bearing Washer | € 0.96 | |
| Piston Washer | ||||
| 40 | 335794 | Piston Washer | € 1.11 | |
| Pinion Sleeve | ||||
| 41 | 335275 | Pinion Sleeve | € 2.78 | |
| Lagerdeckel (1) | ||||
| 42 | 335276 | Lagerdeckel (1) | € 10.30 | |
| Tweede Tandwiel | ||||
| 43 | 335278 | Tweede Tandwiel | € 6.68 | |
| Kupplungsfeder Dh24pc2 | ||||
| 44 | 323182 | Kupplungsfeder Dh24pc2 | € 1.53 | |
| Clutch | ||||
| 45 | 335254 | Clutch | € 3.62 | |
| Ring | ||||
| 46 | 331315 | Ring | € 0.97 | |
| Second Shaft | ||||
| 47 | 335277 | Second Shaft | € 6.12 | |
| Reciprocating Bearing | ||||
| 48 | 335249 | Reciprocating Bearing | € 12.67 | |
| Inbusschraube M5x16 Selbstsich. | ||||
| 49 | 990079 | Inbusschraube M5x16 Selbstsich. | € 0.97 | |
| Bearing Holder | ||||
| 50 | 335270 | Bearing Holder | € 10.58 | |
| Lagerdeckel (1) | ||||
| 51 | 335271 | Lagerdeckel (1) | € 0.96 | |
| Eerste Tandwiel | ||||
| 52 | 335253 | Eerste Tandwiel | € 6.26 | |
| O-ring D72.2 | ||||
| 53 | 335245 | O-ring D72.2 | € 1.11 | |
| Inner Cover | ||||
| 54 | 335272 | Inner Cover | € 9.19 | |
| VILT PAKKING | ||||
| 55 | 322816 | VILT PAKKING | € 1.53 | |
| PAKKING RING | ||||
| 56 | 322818 | PAKKING RING | € 3.06 | |
| O-ring (p-22) Dh24pb/pd/nv83a Dh20pb | ||||
| 57 | 876796 | O-ring (p-22) Dh24pb/pd/nv83a Dh20pb | € 0.97 | |
| Kugellager 608ddm | ||||
| 58 | 608DDM | Kugellager 608ddm | € 5.15 | |
| Unterlegscheibe (a) Cr17y/dh20pb H30pv/dh30pc/h45 | ||||
| 59 | 982631 | Unterlegscheibe (a) Cr17y/dh20pb H30pv/dh30pc/h45 | € 0.96 | |
| ANKER 220-230 VOLT | ||||
| 60 | 360961E | ANKER 220-230 VOLT | € 22.71 | |
| ANKER 110-127 VOLT | ||||
| 60 | 360961U | ANKER 110-127 VOLT | € 26.80 | |
| Fan Guide | ||||
| 61 | 335244 | Fan Guide | € 0.96 | |
| Sechskantschneidschraube D4x50 | ||||
| 62 | 961672 | Sechskantschneidschraube D4x50 | € 0.96 | |
| Veld 110-127 Volt | ||||
| 63 | 340850C | Veld 110-127 Volt | € 16.08 | |
| Veld 220-230 Volt | ||||
| 63 | 340850E | Veld 220-230 Volt | € 16.08 | |
| Air Cap | ||||
| 64 | 334008 | Air Cap | € 1.11 | |
| Filzdichtung (a) Dh24pc3 | ||||
| 65 | 324543 | Filzdichtung (a) Dh24pc3 | € 1.53 | |
| Gehäuse | ||||
| 66 | 335241 | Gehäuse | € 8.91 | |
| SCHROEF | ||||
| 67 | 301654 | SCHROEF | € 0.97 | |
| Cord 5m 2 X 1,0 W/plug 13a/250v For Gbr | ||||
| 68 | 500440Z | Cord 5m 2 X 1,0 W/plug 13a/250v For Gbr | € 19.01 | |
| Kohlekasten Zsb | ||||
| 69 | 955203 | Kohlekasten Zsb | € 4.79 | |
| Kohlenbürsten (paar)cj65v3 | ||||
| 70 | 999041 | Kohlenbürsten (paar)cj65v3 | € 7.19 | |
| Kohlebürsten Selbstabsch.(paar) | ||||
| 71 | 999072 | Kohlebürsten Selbstabsch.(paar) | € 16.77 | |
| Verbinderkabel (a) blau | ||||
| 72 | 324538 | Verbinderkabel (a) blau | € 4.04 | |
| Bedrading (a) Bruin | ||||
| 73 | 324537 | Bedrading (a) Bruin | € 4.04 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 74 | 937631 | Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 75 | 984750 | Nicht mehr lieferbar | ||
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 76 | 938051 | Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | € 0.96 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 76 | 953327 | Kabelknickschutz D8.8 Div.typen, Cm5sb | € 0.96 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 77 | 930039 | Kondensator C6u-c13u u.a., C 8fshe | € 1.81 | |
| Choke Coil (a) Brown | ||||
| 78 | 335857 | Choke Coil (a) Brown | € 1.81 | |
| Drosselspule (b) Dh24pc3 | ||||
| 79 | 324551 | Drosselspule (b) Dh24pc3 | € 10.72 | |
| Druckknopf Dv18v | ||||
| 80 | 322853 | Druckknopf Dv18v | € 0.97 | |
| Schakelaar (oud 331454) | ||||
| 81 | 335796 | Schakelaar (oud 331454) | € 15.82 | |
| Schakelaar 110-127 Volt | ||||
| 81 | 337388 | Schakelaar 110-127 Volt | € 17.99 | |
| Schakelaar 110-127 Volt | ||||
| 81A | 337388 | Schakelaar 110-127 Volt | € 17.99 | |
| Handgreepdeksel | ||||
| 82 | 335242 | Handgreepdeksel | € 4.04 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 83 | 301653 | Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | € 0.96 | |
| KUNSTSTOF KOFFER (OUD 335257) | ||||
| 501A | 337257 | KUNSTSTOF KOFFER (OUD 335257) | € 28.45 | |
| Seitengriff | ||||
| 502 | 335273 | Seitengriff | € 8.21 | |
| DIEPTEAANSLAG | ||||
| 503 | 303709 | DIEPTEAANSLAG | € 1.25 | |
| Nicht mehr lieferbar | ||||
| 504 | 337739 | Nicht mehr lieferbar | ||
| AFSLUITING KOFFER | ||||
| 505 | 336472 | AFSLUITING KOFFER | € 1.04 | |
| HANDGREEP | ||||
| 506 | 336473 | HANDGREEP | € 6.61 | |
| SCHARNIERPIN | ||||
| 507 | 336474 | SCHARNIERPIN | € 0.96 | |
| PLASTIC INLEG DH24/26/28 (HSC) | ||||
| 508 | 337741 | PLASTIC INLEG DH24/26/28 (HSC) | € 11.83 | |
| STOFVANGER | ||||
| 601 | 306885 | STOFVANGER | € 35.73 | |
| STOFAFZUIGADAPTER | ||||
| 602 | 986802 | STOFAFZUIGADAPTER | € 47.14 | |
| Nicht mehr lieferbar | ||||
| 603 | 986803 | Nicht mehr lieferbar | ||
| Dichtung | ||||
| 604 | 986804 | Dichtung | € 3.13 | |
| Sicherungsring D30 Div.typen Dh30pc | ||||
| 605 | 948310 | Sicherungsring D30 Div.typen Dh30pc | € 1.25 | |
| Nicht mehr lieferbar | ||||
| 606 | 958063 | Nicht mehr lieferbar | ||
| Stahlkugel D6,35 (10st) | ||||
| 607 | 959150 | Stahlkugel D6,35 (10st) | € 1.25 | |
| Nicht mehr lieferbar | ||||
| 608 | 986805 | Nicht mehr lieferbar | ||
| Socket | ||||
| 609 | 986806 | Socket | € 4.73 | |
| Socket Adaptor (b) | ||||
| 610 | 306910 | Socket Adaptor (b) | € 4.18 | |
| STOFVANGER VOOR OVER DE BOOR | ||||
| 611 | 971787 | STOFVANGER VOOR OVER DE BOOR | € 5.43 | |
| DIEPTEAANSLAG | ||||
| 612 | 931844 | DIEPTEAANSLAG | € 2.37 | |
| Nicht mehr lieferbar | ||||
| 613 | 321814 | Nicht mehr lieferbar | ||
| Linksschroef M6x20 | ||||
| 614 | 331966 | Linksschroef M6x20 | € 6.26 | |
| Nicht mehr lieferbar | ||||
| 615 | 321813 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 616 | 971511Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 617 | 971512Z | Nicht mehr lieferbar | ||
| UITDRIJFSPIE VOOR KONUS A EN B | ||||
| 618 | 944477 | UITDRIJFSPIE VOOR KONUS A EN B | € 7.24 | |
| Nicht mehr lieferbar | ||||
| 619 | 982684 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 620 | 982685 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 621 | 982672 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 622 | 982673 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 623 | 982674 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 624 | 982686 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 625 | 982675 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 626 | 982687 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 627 | 982676 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 628 | 982688 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 629 | 982677 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 630 | 982689 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 631 | 982678 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 632 | 982690 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 633 | 971794 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 634 | 971795 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 635 | 971796 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 636 | 971797 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 637 | 971798 | Nicht mehr lieferbar | ||
| ANCHOR SETTING ADAPTER B W1/4" MANUAL | ||||
| 638 | 971799 | ANCHOR SETTING ADAPTER B W1/4" MANUAL | € 21.05 | |
| ANCHOR SETTING ADAPTER B W5/16" MANUAL | ||||
| 639 | 971800 | ANCHOR SETTING ADAPTER B W5/16" MANUAL | € 21.05 | |
| Nicht mehr lieferbar | ||||
| 640 | 971801 | Nicht mehr lieferbar | ||
| ANCHOR SETTING ADAPTER B W1/2" MANUAL | ||||
| 641 | 971802 | ANCHOR SETTING ADAPTER B W1/2" MANUAL | € 23.61 | |
| ANCHOR SETTING ADAPTER B W5/8" MANUAL | ||||
| 642 | 971803 | ANCHOR SETTING ADAPTER B W5/8" MANUAL | € 27.31 | |
| Nicht mehr lieferbar | ||||
| 643 | 944460 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 644 | 944461 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 645 | 993038 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 647 | 944500 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 649 | 944464 | Nicht mehr lieferbar | ||
| BLAASBALGJE | ||||
| 650 | 320859 | BLAASBALGJE | € 10.86 | |
| Nicht mehr lieferbar | ||||
| 651 | 303046 | Nicht mehr lieferbar | ||
| CHEMISCHE ANKER ADAPTER (SDS-PLUS) 12.7MMX90L | ||||
| 652 | 303044 | CHEMISCHE ANKER ADAPTER (SDS-PLUS) 12.7MMX90L | € 48.74 | |
| CHEMISCHE ANKER ADAPTER (SDS-PLUS) 19MMX100L | ||||
| 653 | 303045 | CHEMISCHE ANKER ADAPTER (SDS-PLUS) 19MMX100L | € 67.88 | |
| Senkkopfschraube M6x22 Linksgew. | ||||
| 654 | 981122 | Senkkopfschraube M6x22 Linksgew. | € 1.25 | |
| BOORKOPSLEUTEL V. BOORHOUDER 13MM | ||||
| 655 | 930515 | BOORKOPSLEUTEL V. BOORHOUDER 13MM | € 8.07 | |
| Nicht mehr lieferbar | ||||
| 656 | 302976 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 657 | 302975 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 658 | 303621 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 659 | 302974 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 660 | 302979 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 661 | 302978 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 662 | 303622 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 663 | 302977 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 664 | 303332 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 665 | 303334 | Nicht mehr lieferbar | ||
| RUBBER STOFKAPJE VOOR 303332 | ||||
| 666 | 303335 | RUBBER STOFKAPJE VOOR 303332 | € 7.66 | |
| ADAPTER SDS NAAR MORSE KONUS NR.1 | ||||
| 667 | 303617 | ADAPTER SDS NAAR MORSE KONUS NR.1 | € 45.30 | |
| ADAPTER SDS NAAR MORSE KONUS NR.2 | ||||
| 668 | 303618 | ADAPTER SDS NAAR MORSE KONUS NR.2 | € 50.78 | |
| ADAPTER KONUS A (SDS-PLUS) | ||||
| 669 | 303619 | ADAPTER KONUS A (SDS-PLUS) | € 44.79 | |
| Nicht mehr lieferbar | ||||
| 670 | 303620 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 671 | 303625 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 672 | 303626 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 673 | 303627 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 674 | 303624 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 675 | 321825 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 676 | 303623 | Nicht mehr lieferbar | ||
| ADAPTER VOOR SMALLE AS (SDS-PLUS) | ||||
| 677 | 306370 | ADAPTER VOOR SMALLE AS (SDS-PLUS) | € 49.89 | |
| Vet (500 Gram) Boorhamers | ||||
| 678 | 335781 | Vet (500 Gram) Boorhamers | € 62.40 | |
| Vet Tube 60 Gram | ||||
| 679 | 335782 | Vet Tube 60 Gram | € 12.53 | |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
