Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki DH26PX'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

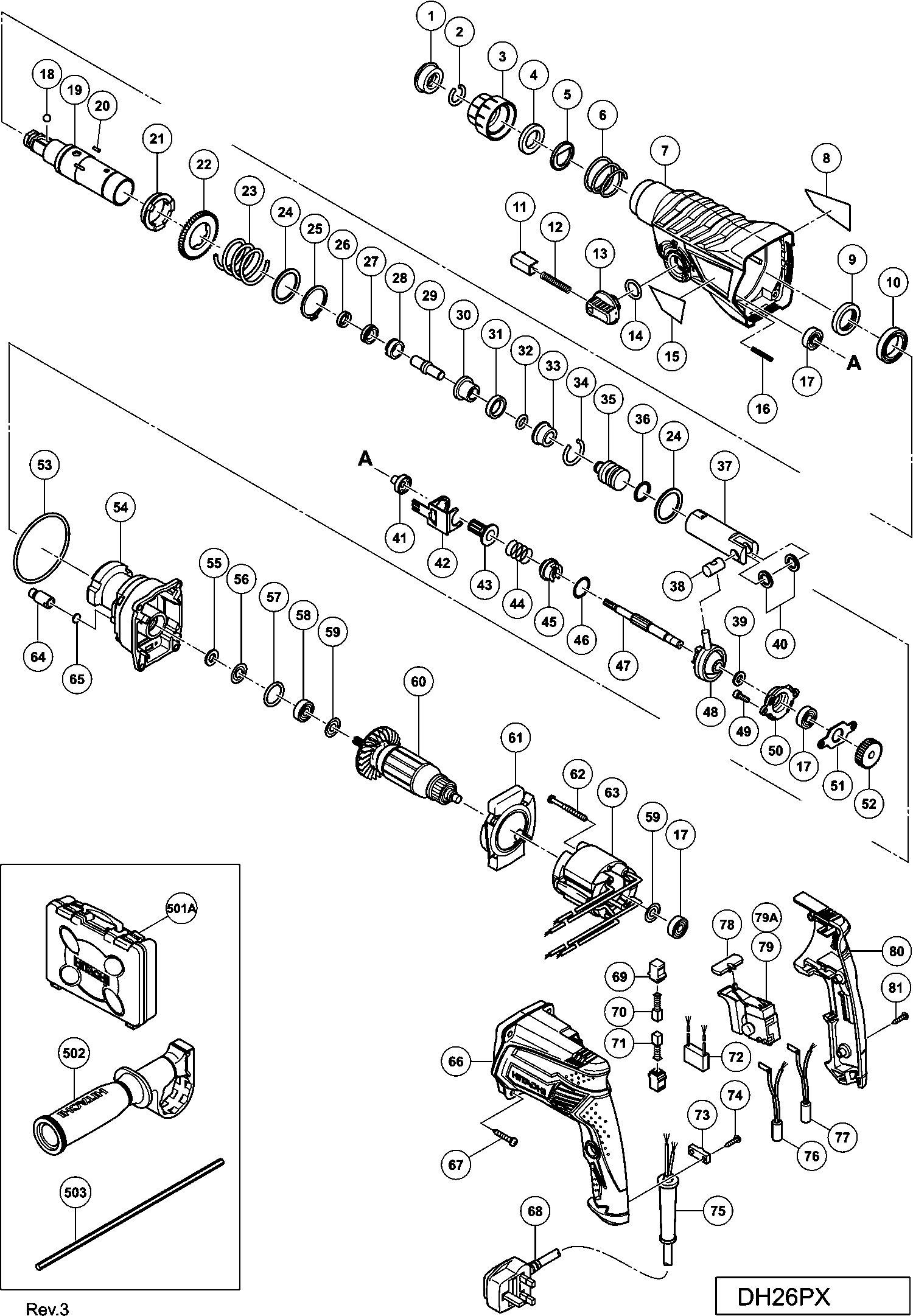

Zeichnungen der Hikoki DH26PX
Teileliste der Hikoki DH26PX
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| ANKER 110-127 VOLT | ||||
| *60 | 360961U | 26.95 | 32.07 | |
| Anker 220-230 Volt | ||||
| *60 | 360961E | 24.48 | 29.13 | |
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| *63 | 340850E | 17.33 | 20.62 | |
| FELD 110-127 VOLT | ||||
| *63 | 340850C | 16.17 | 19.24 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| *68 | 500446Z | |||
| Schalter | ||||
| *79 | 335796 | 17.05 | 20.29 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 306345 | |||
| Sicherungsring Dh18vb/dh30pc | ||||
| 2 | 306340 | 1.35 | 1.61 | |
| Schiebegriff Dh24pc3 | ||||
| 3 | 324527 | 3.30 | 3.93 | |
| Kugelhalter Dh24pc3 | ||||
| 4 | 324528 | 6.45 | 7.68 | |
| Halteplatte Dh24pc3 | ||||
| 5 | 324526 | 3.30 | 3.93 | |
| Haltefeder Dh24pb2 | ||||
| 6 | 322812 | 1.65 | 1.96 | |
| Getriebedeckel | ||||
| 7A | 335274 | 19.80 | 23.56 | |
| Öldichtung | ||||
| 9 | 335259 | 2.85 | 3.39 | |
| Kugellager 6805dd | ||||
| 10 | 335260 | 3.30 | 3.93 | |
| Druckknopf | ||||
| 11 | 322789 | 4.80 | 5.71 | |
| Druckfeder Dh24pc | ||||
| 12 | 317223 | 1.65 | 1.96 | |
| Umschaltknopf | ||||
| 13 | 334011 | 2.10 | 2.50 | |
| O-ring (s-18) Cr17y/nv65ad2, Nr90aa | ||||
| 14 | 878885 | 1.05 | 1.25 | |
| Feder (e) C8fshe, C8fse | ||||
| 16 | 335800 | 1.04 | 1.23 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 17 | 608VVM | 5.70 | 6.78 | |
| Stahlkugel D7.0 (10 Stck.) | ||||
| 18 | 335300 | 1.04 | 1.23 | |
| Zylinder | ||||
| 19 | 335261 | 22.28 | 26.51 | |
| PIN D2.5 | ||||
| 20 | 335264 | 1.04 | 1.23 | |
| Zylinderkupplung | ||||
| 21 | 335263 | 12.45 | 14.82 | |
| Zweites Zahnrad Dh22vb/vd/ Dh24pb-vd/dh20pb | ||||
| 22 | 335265 | 6.15 | 7.32 | |
| Feder (a) | ||||
| 23 | 335266 | 1.50 | 1.78 | |
| Ring | ||||
| 24 | 301679 | 1.20 | 1.43 | |
| Sicherungsring D30 Div.typen Dh30pc | ||||
| 25 | 948310 | 1.35 | 1.61 | |
| Öldichtung (A) | ||||
| 26 | 335262 | 1.80 | 2.14 | |
| Hammerhalter (c) | ||||
| 27 | 335268 | 9.60 | 11.42 | |
| Ärmel (fw) | ||||
| 28 | 335795 | 4.20 | 5.00 | |
| Zweiter Hammer | ||||
| 29 | 335269 | 3.90 | 4.64 | |
| Hammerhalter (a) | ||||
| 30 | 335267 | 3.00 | 3.57 | |
| DÄMPFERING (A) | ||||
| 31 | 322805 | 1.65 | 1.96 | |
| O-ring (c) Dh40ma/mb/mr | ||||
| 32 | 322808 | 1.65 | 1.96 | |
| Dämpferhalter Dh24pc3 | ||||
| 33 | 324524 | 6.45 | 7.68 | |
| STOPFRING | ||||
| 34 | 322807 | 1.65 | 1.96 | |
| Anschlag | ||||
| 35 | 335246 | 4.20 | 5.00 | |
| O-Ring D17 | ||||
| 36 | 335247 | 2.55 | 3.03 | |
| Kolben | ||||
| 37 | 335255 | 1.04 | 1.23 | |
| Kolbenbolzen Dh38ms | ||||
| 38 | 335793 | 3.15 | 3.75 | |
| Lagerscheibe | ||||
| 39 | 335250 | 1.04 | 1.23 | |
| Kolbenring | ||||
| 40 | 335794 | 1.20 | 1.43 | |
| Ritzelhülse | ||||
| 41 | 335275 | 3.00 | 3.57 | |
| Lagerdeckel (1) | ||||
| 42 | 335276 | 11.10 | 13.21 | |
| Zweites Zahnrad Dh22vb/vd/ Dh24pb-vd/dh20pb | ||||
| 43 | 335278 | 7.20 | 8.57 | |
| Kupplungsfeder Dh24pc2 | ||||
| 44 | 323182 | 1.65 | 1.96 | |
| Kupplung | ||||
| 45 | 335254 | 3.90 | 4.64 | |
| Ring | ||||
| 46 | 331315 | 1.05 | 1.25 | |
| Zweite Welle | ||||
| 47 | 335277 | 6.60 | 7.85 | |
| Wechsellager | ||||
| 48 | 335249 | 13.65 | 16.24 | |
| Inbusschraube M5x16 Selbstsich. | ||||
| 49 | 990079 | 1.05 | 1.25 | |
| Lagerhalter | ||||
| 50 | 335270 | 11.40 | 13.57 | |
| Lagerdeckel (1) | ||||
| 51 | 335271 | 1.04 | 1.23 | |
| Erstes Zahnrad H90sc/se | ||||
| 52 | 335253 | 6.75 | 8.03 | |
| O-Ring D72.2 | ||||
| 53 | 335245 | 1.20 | 1.43 | |
| Innendeckel | ||||
| 54 | 335272 | 9.90 | 11.78 | |
| Filzdichtung G12s1/g13yb1/fg12sa2 G13v/g13yd | ||||
| 55 | 322816 | 1.65 | 1.96 | |
| Dichtungsscheibe für Wh14 | ||||
| 56 | 322818 | 3.30 | 3.93 | |
| O-ring (p-22) Dh24pb/pd/nv83a Dh20pb | ||||
| 57 | 876796 | 1.05 | 1.25 | |
| Kugellager 608ddm | ||||
| 58 | 608DDM | 5.55 | 6.60 | |
| Unterlegscheibe (a) Cr17y/dh20pb H30pv/dh30pc/h45 | ||||
| 59 | 982631 | 1.04 | 1.23 | |
| ANKER 110-127 VOLT | ||||
| 60 | 360961U | 26.95 | 32.07 | |
| Anker 220-230 Volt | ||||
| 60 | 360961E | 24.48 | 29.13 | |
| Lüfterführung | ||||
| 61 | 335244 | 1.04 | 1.23 | |
| Sechskantschneidschraube D4x50 | ||||
| 62 | 961672 | 1.04 | 1.23 | |
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| 63 | 340850E | 17.33 | 20.62 | |
| FELD 110-127 VOLT | ||||
| 63 | 340850C | 16.17 | 19.24 | |
| Luftkappe | ||||
| 64 | 334008 | 1.20 | 1.43 | |
| Filzdichtung (a) Dh24pc3 | ||||
| 65 | 324543 | 1.65 | 1.96 | |
| Gehäuse | ||||
| 66 | 335241 | 9.60 | 11.42 | |
| Gehäuse | ||||
| 66A | 335241 | 9.60 | 11.42 | |
| SCHRAUBE M4X35 | ||||
| 67 | 301654 | 1.05 | 1.25 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 68 | 500446Z | |||
| Kohlekasten Zsb | ||||
| 69 | 955203 | 2.40 | 2.86 | |
| Kohlenbürsten (paar)cj65v3 | ||||
| 70 | 999041 | 4.50 | 5.36 | |
| Kohlebürsten Selbstabsch.(paar) | ||||
| 71 | 999072 | 14.40 | 17.14 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 72 | 930039 | 1.95 | 2.32 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 73 | 937631 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 74 | 984750 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 75 | 953327 | |||
| Drosselspule (a) Braun | ||||
| 76 | 335857 | 1.95 | 2.32 | |
| Drosselspule (b) Dh24pc3 | ||||
| 77 | 324551 | 11.55 | 13.74 | |
| Druckknopf Dv18v | ||||
| 78 | 322853 | 1.05 | 1.25 | |
| Schalter | ||||
| 79 | 335796 | 17.05 | 20.29 | |
| Griffabdeckung | ||||
| 80 | 335242 | 4.35 | 5.18 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 81 | 301653 | 1.04 | 1.23 | |
| GRIFF ASS'Y | ||||
| 83 | 375172 | 4.50 | 5.36 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501A | 337257 | |||
| Seitengriff | ||||
| 502 | 335273 | 8.85 | 10.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 303709 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 306885 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 986802 | |||
| Staubfänger | ||||
| 603 | 986803 | 6.54 | 7.78 | |
| Dichtung | ||||
| 604 | 986804 | 3.38 | 4.02 | |
| Sicherungsring D30 Div.typen Dh30pc | ||||
| 605 | 948310 | 1.35 | 1.61 | |
| RING | ||||
| 606 | 958063 | 1.00 | 1.19 | |
| Stahlkugel D6,35 (10st) | ||||
| 607 | 959150 | 1.35 | 1.61 | |
| Außenring | ||||
| 608 | 986805 | 4.26 | 5.07 | |
| Steckdose | ||||
| 609 | 986806 | 5.10 | 6.07 | |
| Steckdosenadapter (b) | ||||
| 610 | 306910 | 4.50 | 5.36 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 971787 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 931844 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 321814 | |||
| Flachkopfschraube (linke Hand) M6x20 | ||||
| 614 | 331966 | 6.75 | 8.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 321813 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 616 | 971511Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 617 | 971512Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 618 | 944477 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 619 | 982684 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 620 | 982685 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 621 | 982672 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 624 | 982686 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 626 | 982687 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 628 | 982688 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 630 | 982689 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 632 | 982690 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 633 | 971794 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 634 | 971795 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 635 | 971796 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 636 | 971797 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 637 | 971798 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 638 | 971799 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 639 | 971800 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 640 | 971801 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 641 | 971802 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 642 | 971803 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 650 | 320859 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 651 | 303046 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 652 | 303044 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 653 | 303045 | |||
| Senkkopfschraube M6x22 Linksgew. | ||||
| 654 | 981122 | 1.35 | 1.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 655 | 930515 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 656 | 302976 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 657 | 302975 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 658 | 303621 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 659 | 302974 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 660 | 302979 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 661 | 302978 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 662 | 303622 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 663 | 302977 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 664 | 303332 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 665 | 303334 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 666 | 303335 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 667 | 303617 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 668 | 303618 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 669 | 303619 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 670 | 303620 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 671 | 303625 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 672 | 303626 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 673 | 303627 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 674 | 303624 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 675 | 321825 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 676 | 303623 | |||
| Fett für Drehhammer (500g) | ||||
| 678 | 335781 | 67.24 | 80.01 | |
| Fett für Drehhammer (60g) | ||||
| 679 | 335782 | 13.50 | 16.06 | |
