Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki DH28PC'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

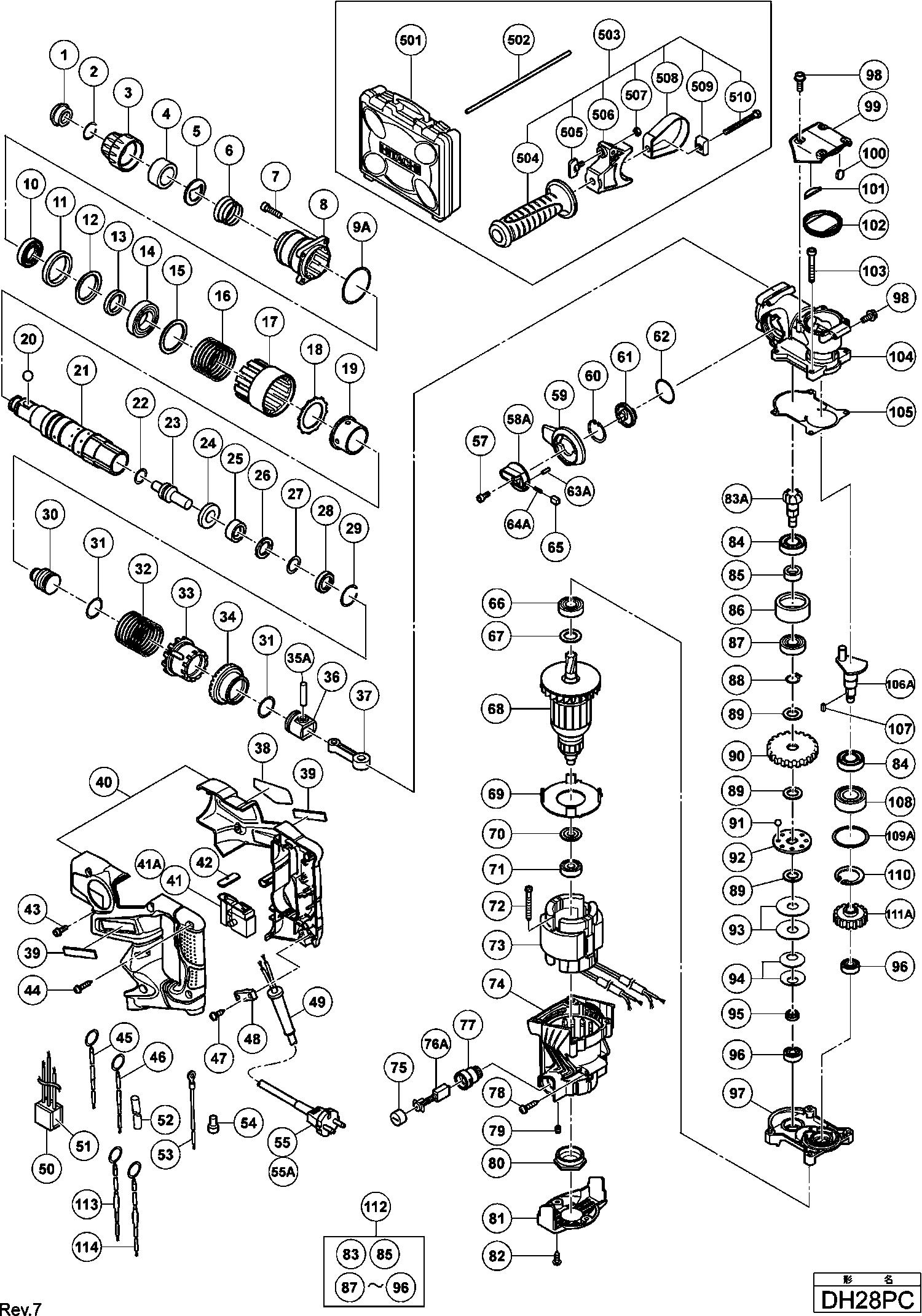

Zeichnungen der Hikoki DH28PC
Teileliste der Hikoki DH28PC
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 306345 | |||
| Sicherungsring Dh18vb/dh30pc | ||||
| 2 | 306340 | 1.35 | 1.61 | |
| Schiebegriff Dh24pc3 | ||||
| 3 | 324527 | 3.30 | 3.93 | |
| Kugelhalterung Dh28pc | ||||
| 4 | 330192 | 4.58 | 5.44 | |
| Halteplatte Dh24pc3 | ||||
| 5 | 324526 | 3.30 | 3.93 | |
| Halterungsfeder Dh28pc | ||||
| 6 | 330191 | 1.05 | 1.25 | |
| Inbusschraube M6x20 Selbstsich. | ||||
| 7 | 992803 | 1.05 | 1.25 | |
| Zylindergehäuse Dh28pc | ||||
| 8 | 330174 | 8.70 | 10.35 | |
| O-ring (i.d 49.5) | ||||
| 9A | 334370 | 1.20 | 1.43 | |
| Öldichtung Dh50mry | ||||
| 10 | 328867 | 4.80 | 5.71 | |
| Gummidämpfung Dh28pc | ||||
| 11 | 330175 | 3.75 | 4.46 | |
| Dämpferunterlegscheibe Dh28pc | ||||
| 12 | 330184 | 3.15 | 3.75 | |
| Filzdichtung | ||||
| 13 | 304020 | 1.05 | 1.25 | |
| Kugellager | ||||
| 14 | 6905DD | 29.56 | 35.18 | |
| Unterlegscheibe Dh28pc | ||||
| 15 | 330176 | 1.05 | 1.25 | |
| Haltefeder | ||||
| 16 | 330177 | 1.05 | 1.25 | |
| Sperrhülse Dh28pc | ||||
| 17 | 330178 | 10.05 | 11.96 | |
| Aufspannflansch | ||||
| 18 | 330179 | 1.05 | 1.25 | |
| Schiebehülse Dh28pc | ||||
| 19 | 330187 | 7.28 | 8.66 | |
| Stahlkugel D7.0 (10st) | ||||
| 20 | 959156 | 1.65 | 1.96 | |
| Zylinder | ||||
| 21 | 330180 | 41.80 | 49.74 | |
| O-ring (c) H25pv | ||||
| 22 | 323058 | 3.30 | 3.93 | |
| Zweithammer Dh28pc | ||||
| 23 | 330181 | 6.90 | 8.21 | |
| Dämpferscheibe Dh28pc | ||||
| 24 | 330182 | 2.10 | 2.50 | |
| Gummidämpfung Dh28pc | ||||
| 25 | 330183 | 3.75 | 4.46 | |
| Dämpferhalter | ||||
| 26 | 331672 | 2.10 | 2.50 | |
| O-ring Dh28pc | ||||
| 27 | 330186 | 1.95 | 2.32 | |
| Dämpferhalter | ||||
| 28 | 331673 | 3.15 | 3.75 | |
| Sicherungsring H25pv | ||||
| 29 | 323062 | 1.65 | 1.96 | |
| Anschläger Dh28pc | ||||
| 30 | 330185 | 4.20 | 5.00 | |
| O-ring (i.d 19.2) H30pv | ||||
| 31 | 319577 | 3.30 | 3.93 | |
| Kupplungsfeder Dh28pc | ||||
| 32 | 330188 | 1.05 | 1.25 | |
| Kupplung Dh28pc | ||||
| 33 | 330189 | 34.18 | 40.67 | |
| Schrägzahnrad Dh28pc | ||||
| 34 | 330190 | 16.78 | 19.96 | |
| Kolbenbolzen Dh28pc | ||||
| 35A | 330173 | 2.10 | 2.50 | |
| Kolben | ||||
| 36 | 330172 | 7.43 | 8.84 | |
| Stange | ||||
| 37 | 319585 | 3.30 | 3.93 | |
| Hitachi Label N 5024a2 | ||||
| 39 | 886342 | 1.80 | 2.14 | |
| Handgriff-set | ||||
| 40 | 330256 | 26.60 | 31.65 | |
| Schalter | ||||
| 41 | 331677 | 15.81 | 18.82 | |
| Schalter (alt 330214) | ||||
| 41A | 334371 | 18.84 | 22.42 | |
| Druckknopf Dv18v | ||||
| 42 | 322853 | 1.05 | 1.25 | |
| Inbusschraube M4x10 M.flansch | ||||
| 43 | 316228 | 1.65 | 1.96 | |
| Schneidschraube D4x25 Mit Flansch (schwarz), H41m | ||||
| 44 | 307028 | 1.05 | 1.25 | |
| Verbindungskabel Dh28pc | ||||
| 45 | 330254 | 2.10 | 2.50 | |
| Verbindungskabel Dh28pc | ||||
| 46 | 330255 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 47 | 984750 | |||
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 48 | 960266 | 1.04 | 1.23 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 49 | 940778 | 2.10 | 2.50 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 49 | 380090 | 1.04 | 1.24 | |
| Polster (b) Dh25pb/h30pv/dh30pc H45mr Except For | ||||
| 50 | 317492 | 1.65 | 1.96 | |
| Kondensator | ||||
| 51 | 325566 | 9.00 | 10.71 | |
| Rohr | ||||
| 52 | 321322 | 1.65 | 1.96 | |
| Verbinderkabel | ||||
| 53 | 981500 | 1.04 | 1.23 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 54 | 959140 | 3.30 | 3.93 | |
| VERBINDUNGSKABEL 230 VOLT FÜR ENGLAND | ||||
| 55 | 500446Z | 40.84 | 48.60 | |
| Kabel 4m 2 X 1.0 H07rn-f W/Stecker 16a Cee Form 2p | ||||
| 55 | 500465Z | 37.95 | 45.16 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 55A | 500432Z | |||
| Inbusschraube M4x12 Selbsts. For Switch Holder (t | ||||
| 57 | 983162 | 1.05 | 1.25 | |
| Wechselhebel Dh38ms | ||||
| 58A | 331545 | 3.75 | 4.46 | |
| Hebelhalter Dh28pc | ||||
| 59 | 330207 | 1.95 | 2.32 | |
| Sicherungsring D35 (innen) 10st | ||||
| 60 | 939556 | 10.20 | 12.14 | |
| Umschaltwelle Dh28pc | ||||
| 61 | 330206 | 5.03 | 5.98 | |
| Oring Dh28pc | ||||
| 62 | 330205 | 1.05 | 1.25 | |
| Pind2x10new | ||||
| 63A | 331548 | 1.88 | 2.23 | |
| Hebelfeder Dh38ms | ||||
| 64A | 331546 | 1.88 | 2.23 | |
| Druckknopf Dh40mr | ||||
| 65 | 321311 | 1.65 | 1.96 | |
| Kugellager 6001 Dd | ||||
| 66 | 6001DD | 6.45 | 7.68 | |
| Unterlegscheibe | ||||
| 67 | 971736 | 1.05 | 1.25 | |
| Anker 230v | ||||
| 68 | 360857E | 55.14 | 65.61 | |
| Luftführung Dh28pc | ||||
| 69 | 330202 | 1.95 | 2.32 | |
| Unterlegscheibe (a) Cr17y/dh20pb H30pv/dh30pc/h45 | ||||
| 70 | 982631 | 1.04 | 1.23 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 71 | 608VVM | 5.70 | 6.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 72 | 980864 | |||
| Stator220230voltnew Dh28pc | ||||
| 73 | 340739E | 36.10 | 42.96 | |
| Gehäuse | ||||
| 74 | 330201 | 36.10 | 42.96 | |
| Bürstenkappe H41sa/h45ma/vb13y Vb16y/h45mr/dh40mr | ||||
| 75 | 935829 | 1.05 | 1.25 | |
| Kohlenbürste 6x4x10 (2 Stücke) | ||||
| 76A | 999004 | 7.05 | 8.39 | |
| Buerstenhalter (2) | ||||
| 77 | 957051 | 5.25 | 6.25 | |
| Buerstenhalter (2) | ||||
| 77A | 370925 | 8.70 | 10.35 | |
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 78 | 302089 | 1.05 | 1.25 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 79 | 938477 | 1.05 | 1.25 | |
| LAAGERHAUSE (B) | ||||
| 80 | 310111 | 8.40 | 10.00 | |
| Gehäusedeckel Dh28pc | ||||
| 81 | 330203 | 8.25 | 9.82 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 82 | 307811 | |||
| Schrägritzel Dh28pc | ||||
| 83A | 330196 | 11.03 | 13.12 | |
| Öldichtung (b) Dh25v/dh38yb-yf H30pv/dh30pc | ||||
| 84 | 981851 | 2.55 | 3.03 | |
| Ring | ||||
| 85 | 330197 | 2.10 | 2.50 | |
| Hülse | ||||
| 86 | 330194 | 4.20 | 5.00 | |
| Kugellager 6001 Dd | ||||
| 87 | 6001DD | 6.45 | 7.68 | |
| Sicherungsring D12 (10st), G23ss | ||||
| 88 | 939542 | 1.50 | 1.78 | |
| Ring | ||||
| 89 | 992503 | 1.04 | 1.23 | |
| Zweites Ritzel Dh28pc | ||||
| 90 | 330198 | 11.40 | 13.57 | |
| Stahlkugeln D3.97 (10st), Nr90aa | ||||
| 91 | 959155 | 1.04 | 1.23 | |
| Kupplungsplatte Dh20v/dh25pb | ||||
| 92 | 992916 | 2.10 | 2.50 | |
| Federblech | ||||
| 93 | 992926 | 1.05 | 1.25 | |
| Tellerfeder Vrv16/dh20v/dh25pb For Usa,can | ||||
| 94 | 980877 | 1.05 | 1.25 | |
| Unterlegscheibe | ||||
| 95 | 330199 | 2.10 | 2.50 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 96 | 608VVM | 5.70 | 6.78 | |
| Getriebegehaeuse | ||||
| 97 | 330200 | 14.65 | 17.43 | |
| Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | ||||
| 98 | 994192 | 1.04 | 1.23 | |
| Kurbelgehäuse Dh28pc | ||||
| 99 | 330204 | 15.68 | 18.65 | |
| Filzdichtung (b) Dh24pc3 | ||||
| 100 | 324544 | 1.65 | 1.96 | |
| Filzdichtung Dh28pd | ||||
| 101 | 331674 | 1.73 | 2.05 | |
| Gummidichtung Dh28pd | ||||
| 102 | 331675 | 3.38 | 4.02 | |
| Sechskantschraube Wr 14vb | ||||
| 103 | 324060 | 1.65 | 1.96 | |
| Kurbelgehäuse Dh28pc | ||||
| 104 | 330169 | 34.18 | 40.67 | |
| Dichtung | ||||
| 105 | 331676 | 2.10 | 2.50 | |
| Kurbelwelle | ||||
| 106A | 330170 | 18.43 | 21.93 | |
| Keil 3x3x8 Dh22vb/g12sa/g12sa2/ G13sb2/g12sa2/dh4 | ||||
| 107 | 944109 | 1.70 | 2.02 | |
| Kugellager 6002 Dd | ||||
| 108 | 6002DD | 7.05 | 8.39 | |
| O-ring (i.d 31.5) | ||||
| 109A | 334369 | 1.20 | 1.43 | |
| Sicherungsring D32 Innen | ||||
| 110 | 948001 | 1.20 | 1.43 | |
| Erstes Zahnrad | ||||
| 111A | 330171 | 17.13 | 20.38 | |
| Rutschkupplung Dh28pc Includ.95-106 | ||||
| 112 | 330195 | 39.88 | 47.45 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 113 | 335205 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 114 | 335206 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 330220 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 982671 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 330208 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 330209 | |||
| Flügelbolzen Dh38ms | ||||
| 505 | 307947 | 1.35 | 1.61 | |
| Traeger | ||||
| 506 | 330210 | 3.75 | 4.46 | |
| Mutter M6 (10st) Cg18dl For Europe (sl),usa,can | ||||
| 507 | 949556 | 1.05 | 1.25 | |
| BAND | ||||
| 508 | 330212 | 2.10 | 2.50 | |
| Halter | ||||
| 509 | 330211 | 1.95 | 2.32 | |
| Schraubenbolzen M8x45 | ||||
| 510 | 330213 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 303046 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 303044 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 303045 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 303334 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 302976 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 930515 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 302975 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 303621 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 302974 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 302979 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 302978 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 303622 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 302977 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 303617 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 303618 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 616 | 303619 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 617 | 303620 | |||
| Senkkopfschraube M6x22 Linksgew. | ||||
| 618 | 981122 | 1.35 | 1.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 619 | 303627 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 620 | 303625 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 621 | 303626 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 622 | 303624 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 623 | 321825 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 624 | 303623 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 625 | 321814 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 626 | 995344 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 627 | 321813 | |||
| Fett (Dose 500 Gramm) | ||||
| 628 | 980927 | 73.01 | 86.88 | |
| Fett (tube 30 Gramm) | ||||
| 629 | 981840 | 8.40 | 10.00 | |
| Fett für Hammer. Hammerbohrer (70g) | ||||
| 630 | 308471 | 12.75 | 15.17 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 631 | 971511Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 632 | 971512Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 633 | 944477 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 634 | 982684 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 635 | 982685 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 636 | 315921 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 637 | 982672 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 638 | 982673 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 639 | 982674 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 640 | 982686 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 641 | 982675 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 642 | 982687 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 643 | 982676 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 644 | 982688 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 645 | 982677 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 646 | 982689 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 647 | 982678 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 648 | 982690 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 649 | 982679 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 650 | 982691 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 651 | 982680 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 652 | 982692 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 653 | 971794 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 654 | 971795 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 655 | 971796 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 656 | 971797 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 657 | 971798 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 658 | 971799 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 659 | 971800 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 660 | 971801 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 661 | 971802 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 662 | 971803 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 663 | 944460 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 664 | 944461 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 665 | 993038 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 667 | 944500 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 669 | 944464 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 670 | 320859 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 671 | 303571 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 672 | 303575 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 673 | 303578 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 674 | 303576 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 675 | 303581 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 676 | 303582 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 677 | 303584 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 678 | 303585 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 679 | 303586 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 680 | 303591 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 681 | 303606 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 682 | 303593 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 683 | 303595 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 684 | 303598 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 685 | 303599 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 686 | 303611 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 687 | 303601 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 688 | 303613 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 689 | 303614 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 690 | 303615 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 691 | 303616 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 692 | 971787 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 693 | 318085 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 694 | 306885 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 695 | 986802 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 696 | 986803 | |||
| Dichtung | ||||
| 697 | 986804 | 3.38 | 4.02 | |
| Sicherungsring D30 Div.typen Dh30pc | ||||
| 698 | 948310 | 1.35 | 1.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 699 | 958063 | |||
| Stahlkugel D6,35 (10st) | ||||
| 700 | 959150 | 1.35 | 1.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 701 | 986805 | |||
| Steckdose | ||||
| 702 | 986806 | 5.10 | 6.07 | |
| Steckdosenadapter (b) | ||||
| 703 | 306910 | 4.50 | 5.36 | |
