Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki DH36DBDL'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

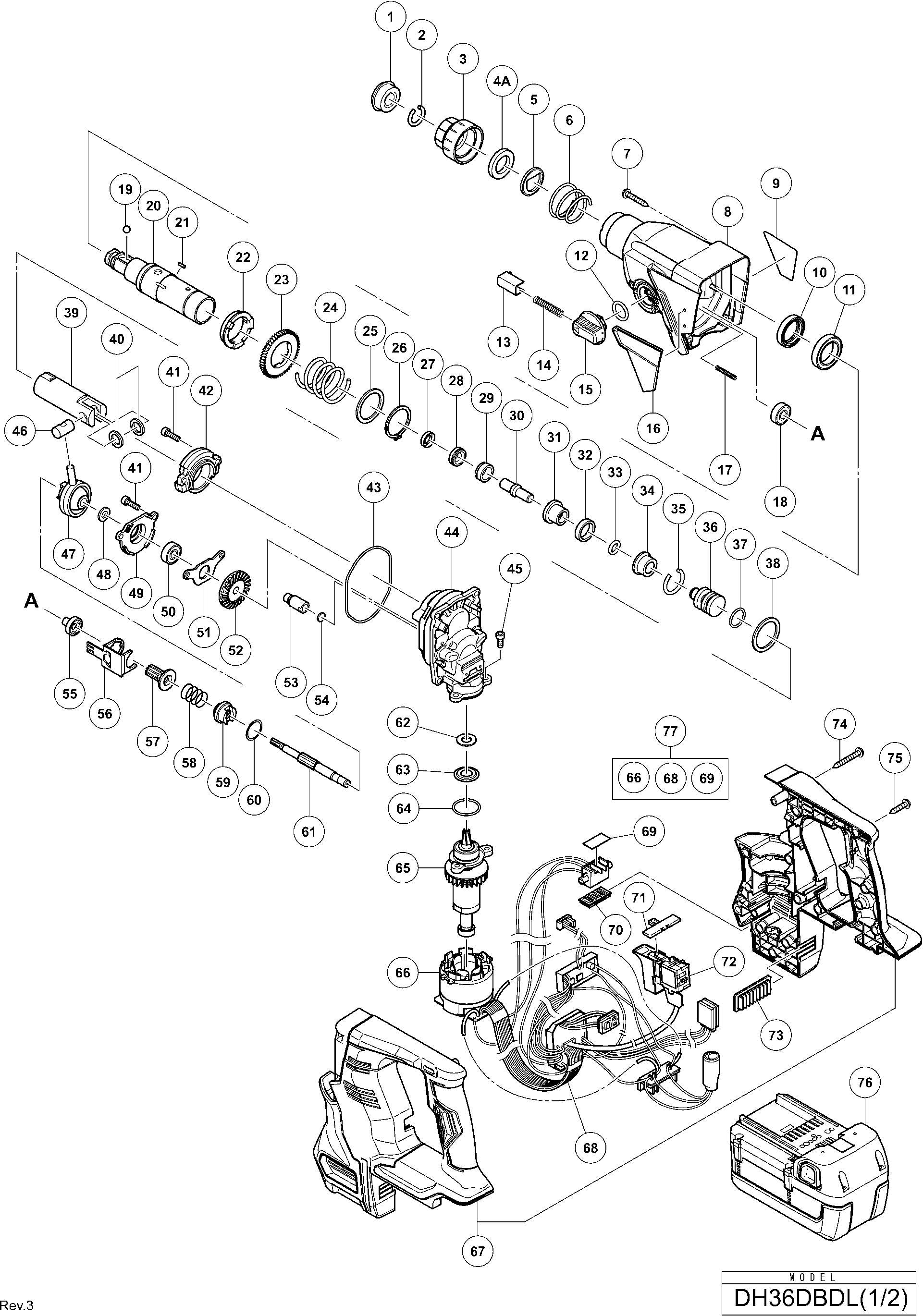

Zeichnungen der Hikoki DH36DBDL
Teileliste der Hikoki DH36DBDL
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 306345 | |||
| Sicherungsring Dh18vb/dh30pc | ||||
| 2 | 306340 | 1.35 | 1.61 | |
| Schiebegriff Dh24pc3 | ||||
| 3 | 324527 | 3.30 | 3.93 | |
| BALL-HALTER (FW) | ||||
| 4A | 371326 | 10.20 | 12.14 | |
| Halteplatte Dh24pc3 | ||||
| 5 | 324526 | 3.30 | 3.93 | |
| Haltefeder Dh24pb2 | ||||
| 6 | 322812 | 1.65 | 1.96 | |
| Gewindeschraube (w/Flansch) D5 | ||||
| 7 | 370307 | 1.04 | 1.23 | |
| Getriebedeckel Ass'y Inkl.3,17 | ||||
| 8 | 370306 | 27.50 | 32.72 | |
| Öldichtung | ||||
| 10 | 335259 | 2.85 | 3.39 | |
| Kugellager 6805dd | ||||
| 11 | 335260 | 3.30 | 3.93 | |
| O-ring (s-18) Cr17y/nv65ad2, Nr90aa | ||||
| 12 | 878885 | 1.05 | 1.25 | |
| Druckknopf | ||||
| 13 | 322789 | 4.80 | 5.71 | |
| Druckfeder Dh24pc | ||||
| 14 | 317223 | 1.65 | 1.96 | |
| Umschaltknopf | ||||
| 15 | 334011 | 2.10 | 2.50 | |
| Hitachi Label Wr12dm2 | ||||
| 16 | 370308 | 2.40 | 2.86 | |
| Feder (e) C8fshe, C8fse | ||||
| 17 | 335800 | 1.04 | 1.23 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 18 | 608VVM | 5.70 | 6.78 | |
| Stahlkugel D7.0 (10 Stck.) | ||||
| 19 | 335300 | 1.04 | 1.23 | |
| Zylinder | ||||
| 20 | 335261 | 22.28 | 26.51 | |
| PIN D2.5 | ||||
| 21 | 335264 | 1.04 | 1.23 | |
| Zylinderkupplung | ||||
| 22 | 335263 | 12.45 | 14.82 | |
| Zweites Zahnrad Dh22vb/vd/ Dh24pb-vd/dh20pb | ||||
| 23 | 335265 | 6.15 | 7.32 | |
| Feder (a) | ||||
| 24 | 335266 | 1.50 | 1.78 | |
| Ring | ||||
| 25 | 301679 | 1.20 | 1.43 | |
| Sicherungsring D30 Div.typen Dh30pc | ||||
| 26 | 948310 | 1.35 | 1.61 | |
| Öldichtung (A) | ||||
| 27 | 335262 | 1.80 | 2.14 | |
| Hammerhalter (c) | ||||
| 28 | 335268 | 9.60 | 11.42 | |
| Ärmel (fw) | ||||
| 29 | 335795 | 4.20 | 5.00 | |
| Zweiter Hammer | ||||
| 30 | 335269 | 3.90 | 4.64 | |
| Hammerhalter (a) | ||||
| 31 | 335267 | 3.00 | 3.57 | |
| DÄMPFERING (A) | ||||
| 32 | 322805 | 1.65 | 1.96 | |
| O-ring (c) Dh40ma/mb/mr | ||||
| 33 | 322808 | 1.65 | 1.96 | |
| Dämpferhalter Dh24pc3 | ||||
| 34 | 324524 | 6.45 | 7.68 | |
| STOPFRING | ||||
| 35 | 322807 | 1.65 | 1.96 | |
| Anschlag | ||||
| 36 | 335246 | 4.20 | 5.00 | |
| O-Ring D17 | ||||
| 37 | 335247 | 2.55 | 3.03 | |
| Ring | ||||
| 38 | 301679 | 1.20 | 1.43 | |
| Kolben | ||||
| 39 | 335255 | 1.04 | 1.23 | |
| Kolbenring | ||||
| 40 | 335794 | 1.20 | 1.43 | |
| Inbusschraube M5x16 Selbstsich. | ||||
| 41 | 990079 | 1.05 | 1.25 | |
| Abdeckhaube | ||||
| 42 | 370309 | 5.55 | 6.60 | |
| O-ring | ||||
| 43 | 370310 | 5.85 | 6.96 | |
| Untere Abdeckung (a) | ||||
| 44 | 370311 | 18.70 | 22.25 | |
| Inbusschraube Mit Dichtung M5x10, C8fshe, C8fse | ||||
| 45 | 877839 | 1.05 | 1.25 | |
| Kolbenbolzen Dh38ms | ||||
| 46 | 335793 | 3.15 | 3.75 | |
| Wechsellager | ||||
| 47 | 335249 | 13.65 | 16.24 | |
| Lagerscheibe | ||||
| 48 | 335250 | 1.04 | 1.23 | |
| Lagerhalter (b) | ||||
| 49 | 370312 | 16.50 | 19.64 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 50 | 608VVM | 5.70 | 6.78 | |
| Lagerdeckel (a) H90sc/se | ||||
| 51 | 370313 | 1.65 | 1.96 | |
| Ritzel (a) Cm12y | ||||
| 52 | 370314 | 21.73 | 25.85 | |
| Luftkappe | ||||
| 53 | 334008 | 1.20 | 1.43 | |
| Filzdichtung (a) Dh24pc3 | ||||
| 54 | 324543 | 1.65 | 1.96 | |
| Ritzelhülse | ||||
| 55 | 335275 | 3.00 | 3.57 | |
| Lagerdeckel (1) | ||||
| 56 | 335276 | 11.10 | 13.21 | |
| Zweites Zahnrad Dh22vb/vd/ Dh24pb-vd/dh20pb | ||||
| 57 | 335278 | 7.20 | 8.57 | |
| Kupplungsfeder Dh24pc2 | ||||
| 58 | 323182 | 1.65 | 1.96 | |
| Kupplung | ||||
| 59 | 335254 | 3.90 | 4.64 | |
| Ring | ||||
| 60 | 331315 | 1.05 | 1.25 | |
| Zweite Welle | ||||
| 61 | 335277 | 6.60 | 7.85 | |
| Filzverpackung | ||||
| 62 | 370315 | 1.04 | 1.23 | |
| Verpackungsscheibe | ||||
| 63 | 370316 | 1.04 | 1.23 | |
| O-RING (S-26) | ||||
| 64 | 872470 | 1.65 | 1.96 | |
| Rotor (b) | ||||
| 65 | 361035 | 95.56 | 113.72 | |
| Feld | ||||
| 66 | 340943 | 16.09 | 19.14 | |
| Gehäusesatz (a+b) | ||||
| 67 | 370318 | 24.20 | 28.80 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 68 | 370549 | |||
| GUMMIKISSEN | ||||
| 69 | 370327 | 2.10 | 2.50 | |
| Terminal-Gummi-Basis | ||||
| 70 | 370545 | 1.04 | 1.23 | |
| Druckknopf (b) Wh14dmr, Wh18dbdl,wh14dbdl, Wr18db | ||||
| 71 | 324225 | 1.05 | 1.25 | |
| Schalter | ||||
| 72 | 370322 | 24.75 | 29.45 | |
| Batterie-Gummi (b) | ||||
| 73 | 370328 | 1.95 | 2.32 | |
| Schneidschraube D4x40 M.flansch | ||||
| 74 | 306664 | 1.05 | 1.25 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 75 | 301653 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 76 | 339973 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 77 | 370955 | |||
| Düsendichtung | ||||
| 101 | 370494 | 1.65 | 1.96 | |
| Düse (1) | ||||
| 102 | 370495 | 1.50 | 1.78 | |
| Bürstenkappe | ||||
| 103 | 370496 | 21.18 | 25.20 | |
| Sicherungsring D35 | ||||
| 104 | 370497 | 1.04 | 1.23 | |
| Schieberohr | ||||
| 105 | 370823 | 36.58 | 43.52 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 106 | 307811 | |||
| Riegelhalter | ||||
| 108 | 370511 | 1.65 | 1.96 | |
| Feder (e) | ||||
| 109 | 370821 | 3.90 | 4.64 | |
| Verriegelung (a) | ||||
| 110 | 370512 | 1.95 | 2.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 111 | 370500 | |||
| Justierung | ||||
| 112 | 370501 | 1.04 | 1.23 | |
| Feder (a) | ||||
| 113 | 370502 | 1.04 | 1.23 | |
| Knopf (a) | ||||
| 114 | 370838 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 115 | 370508 | |||
| Einstellschiene | ||||
| 116 | 370504 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 117 | 370514 | |||
| Motorlüfter-Set | ||||
| 118 | 370515 | 27.50 | 32.72 | |
| GUMMIBUCHSE (a) | ||||
| 119 | 337801 | 1.04 | 1.23 | |
| GUMMIBUCHSE (b) | ||||
| 120 | 337802 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 121 | 339343 | |||
| Controller | ||||
| 122 | 370517 | 56.79 | 67.58 | |
| Knopf (b) | ||||
| 123 | 370509 | 1.04 | 1.23 | |
| Stopper | ||||
| 124 | 370510 | 1.04 | 1.23 | |
| Staubbehälter Anzahl. Inkl.136-140 | ||||
| 125 | 370518 | 30.11 | 35.83 | |
| Staubkasten | ||||
| 126 | 370822 | 12.00 | 14.28 | |
| Filter | ||||
| 127 | 370520 | 18.15 | 21.60 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 128 | 370519 | |||
| Filterabdeckung | ||||
| 129 | 370521 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 130 | 370522 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 303709 | |||
| Seitengriff | ||||
| 503 | 335273 | 8.85 | 10.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 370333 | |||
| Abdeckkappe für Batterie | ||||
| 505 | 329897 | 1.80 | 2.14 | |
| Klemmenabdeckung | ||||
| 506 | 371715 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 303332 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 303334 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 303335 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 321825 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 303623 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 321814 | |||
| Flachkopfschraube (linke Hand) M6x20 | ||||
| 607 | 331966 | 6.75 | 8.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 987576 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 321813 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 971787 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 931844 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 971511Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 971512Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 617 | 306885 | |||
| Steckdosenadapter (b) | ||||
| 618 | 306910 | 4.50 | 5.36 | |
| Fett für Drehhammer (60g) | ||||
| 621 | 335782 | 13.50 | 16.06 | |
| Fett für Drehhammer (500g) | ||||
| 622 | 335781 | 67.24 | 80.01 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 623 | 402933 | |||
| Batterieabstandshalter | ||||
| 624 | 371714 | 5.85 | 6.96 | |
