Hikoki DH36DBQL Zeichnungen und Teile

Suche nach Teilen:
HikokiAuf dem Typenschild sollte die Typenbezeichnung DH36DBQL stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.

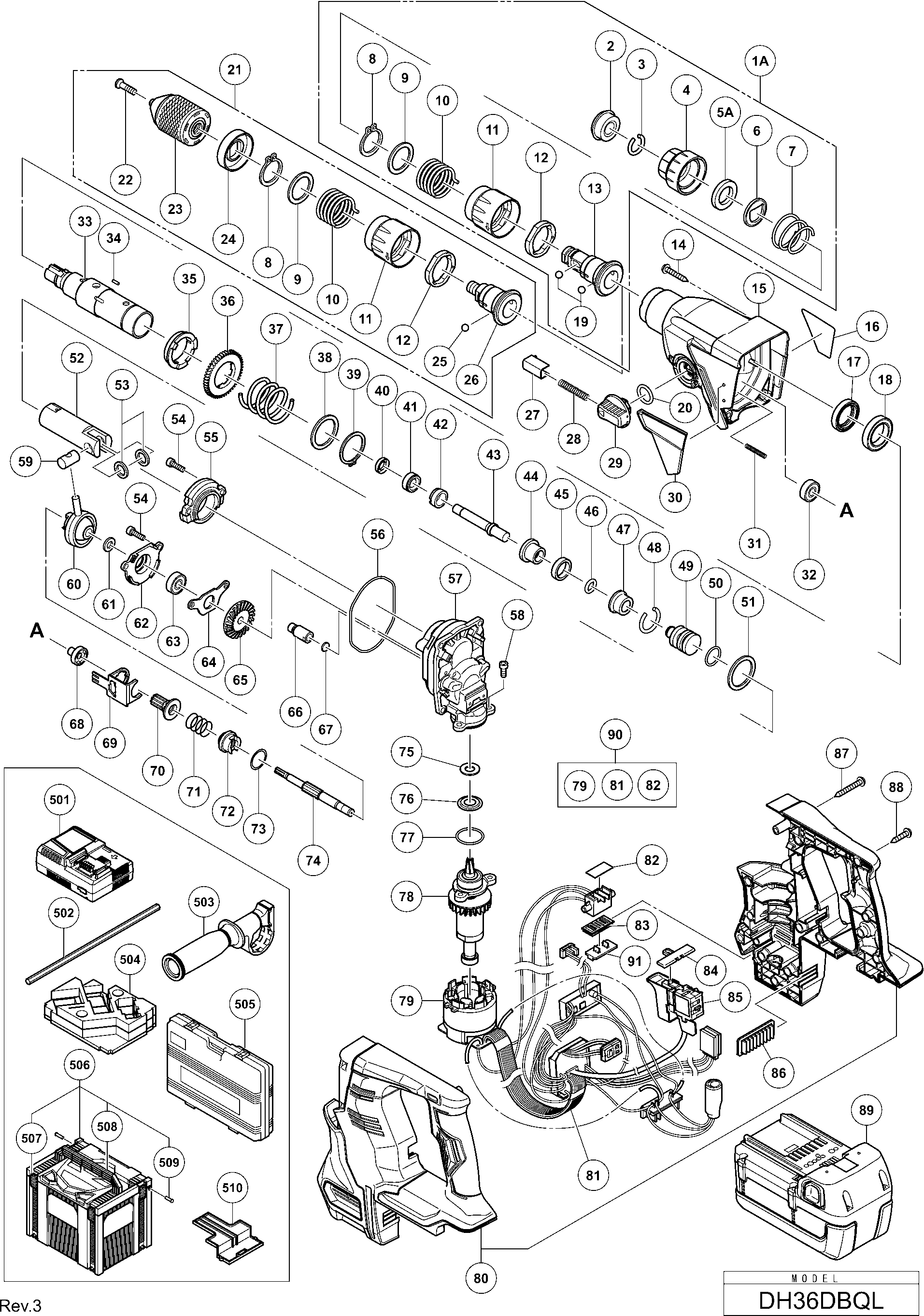

Zeichnungen der HIKOKI DH36DBQL

Teileliste der Hikoki DH36DBQL

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
1A371327BOORHOUDERSET€ 32,74
2306345VORDERKAPPE DH15DV/DH18VB/DH20PB€ 3,51
3306340Sicherungsring Dh18vb/dh30pc€ 1,31
4324527Schiebegriff Dh24pc3€ 3,19
5A371326BALL HOLDER (FW)€ 9,87
6324526Halteplatte Dh24pc3€ 3,19
7322812Haltefeder Dh24pb2€ 1,60
8965469Federscheibe€ 1,02
9326520Unterlegscheibe (b) Dh24pm€ 6,24
10326519Feder Dh24pm€ 7,41
11326387Sperrgriff Dh24pm€ 4,65
12326801Lock Ring€ 31,15
13336849Bit Holder€ 17,84
14370307Tapping Screw (w/flange) D5€ 1,00
15370306Gear Cover Ass'y Includ.17,18,32€ 26,62
17335259Oil Seal€ 2,76
18335260Ball Bearing 6805dd€ 3,19
19335300Steel Ball D7.0 (10 Pcs.)€ 1,00
20878885O-ring (s-18) Cr17y/nv65ad2, Nr90aa€ 1,02
21370305Chuck Holder Ass'y Includ.8-12,22-26€ 50,18
22330094Special Screw (left Hand) M6€ 1,02
23335451Nicht mehr lieferbar
24326527Stopper Dh24pm€ 3,19
25335300Steel Ball D7.0 (10 Pcs.)€ 1,00
26336850Chuck Holder€ 16,64
27322789Druckknopf€ 4,65
28317223Druckfeder Dh24pc€ 1,60
29334011Change Lever€ 2,03
30370308Brand Plate€ 2,32
31335800Spring (e)€ 1,00
32608VVMKugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb€ 5,52
33336845Zylinder€ 39,26
34335264Pin D2.5€ 1,00
35335263Cylinder Clutch€ 12,05
36335265Second Gear€ 5,95
37335266Spring (a)€ 1,45
38301679Ring€ 1,16
39948310Sicherungsring D30 Div.typen Dh30pc€ 1,31
40335262Oil Seal (a)€ 1,74
41336847Hammer Holder (c)€ 5,66
42335795Sleeve (fw)€ 4,07
43336846Second Hammer€ 5,08
44335267Hammer Holder (a)€ 2,90
45322805Dämpfer (a) Dh24pb2€ 1,60
46322808O-ring (c) Dh24pb2€ 1,60
47324524Dämpferhalter Dh24pc3€ 6,24
48322807Stoppring Dh24pb2€ 1,60
49335246Striker€ 4,07
50335247O-ring D17€ 2,47
51301679Ring€ 1,16
52335255Kolben€ 1,00
53335794Piston Washer€ 1,16
54990079Inbusschraube M5x16 Selbstsich.€ 1,02
55370309Abdeckhaube€ 5,37
56370310O-ring€ 5,66
57370311Inner Cover (a) Includ.66,67,75-77€ 18,10
58877839Inbusschraube Mit Dichtung M5x10, C8fshe, C8fse€ 1,02
59335793Piston Pin€ 3,05
60335249Reciprocating Bearing€ 13,21
61335250Bearing Washer€ 1,00
62370312Bearing Holder (b)€ 15,97
63608VVMKugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb€ 5,52
64370313Bearing Cover (a)€ 1,60
65370314Bevel Gear (a)€ 21,03
66334008Air Cap€ 1,16
67324543Filzdichtung (a) Dh24pc3€ 1,60
68335275Pinion Sleeve€ 2,90
69335276Lagerdeckel (1)€ 10,74
70335278Second Gear€ 6,97
71323182Kupplungsfeder Dh24pc2€ 1,60
72335254Clutch€ 3,78
73331315Ring€ 1,02
74335277Second Shaft€ 6,39
75370315Felt Packing€ 1,00
76370316Packing Washer€ 1,00
77872470O-ring (s-26) Dh20v/dh22vd u.a. Vb16y€ 1,60
78361035Rotor (b)€ 92,50
79340943Feld€ 15,57
80370318Housing (a).(b) Set€ 23,43
81370549Switch Controller Ass'y (b) Includ.85€ 140,15
82370327Rubber Cushion€ 2,03
83370545Terminal Rubber Base€ 1,00
84324225Druckknopf (b) Wh14dmr, Wh18dbdl,wh14dbdl, Wr18db€ 1,02
85370322Schalter€ 23,96
86370328Battery Rubber (b)€ 1,89
87306664Schneidschraube D4x40 M.flansch€ 1,02
88301653Schneidschraube D4x20 Mit Flansch (schwarz), C8fs€ 1,00
89339973BATTERY BSL 3660 (EUROPE) INCLUD.510€ 296,45
89371319Nicht mehr lieferbar
89339975BATTERY BSL 3626X (EUROPE) INCLUD.510€ 260,15
90370955Wiring Ass'y Includ.79,81,82€ 178,75
91371715Terminal Cover€ 1,00
502303709Tiefenanschlag€ 1,09
503335273Seitengriff€ 8,57
504370330BOTTOM CUSHION€ 30,86
505370332CASE€ 66,19
506337528Nicht mehr lieferbar
507336472LATCH€ 0,91
508336473GRIFF€ 5,75
509336474HINGE€ 0,54
510329897Battery Cover€ 1,74
601303332Nicht mehr lieferbar
602303334Nicht mehr lieferbar
603303335VORDERKAPPE DH22VB/VD/DH24PB u.a. DH20PB€ 6,66
604321825Nicht mehr lieferbar
605303623Nicht mehr lieferbar
606321814Nicht mehr lieferbar
607331966Flat Hd. Screw (left Hand) M6x20€ 6,53
608987576Nicht mehr lieferbar
609321813Nicht mehr lieferbar
610971787DUST CUP€ 4,72
611931844Tiefenanschlag€ 2,06
612971511ZNicht mehr lieferbar
613971512ZNicht mehr lieferbar
614306885DUST COLLECTOR (B) ASS'Y INCLUD.615€ 33,88
615306910Socket Adapter (b)€ 4,36
616335782Grease For Rotary Hammer (60g)€ 13,07
617335781Grease For Rotary Hammer (500g)€ 65,09
618371714Battery Spacer€ 5,66
