Hikoki DH36DL Zeichnungen und Teile
Genaue Typennummer:
DH36DL
DH36DL

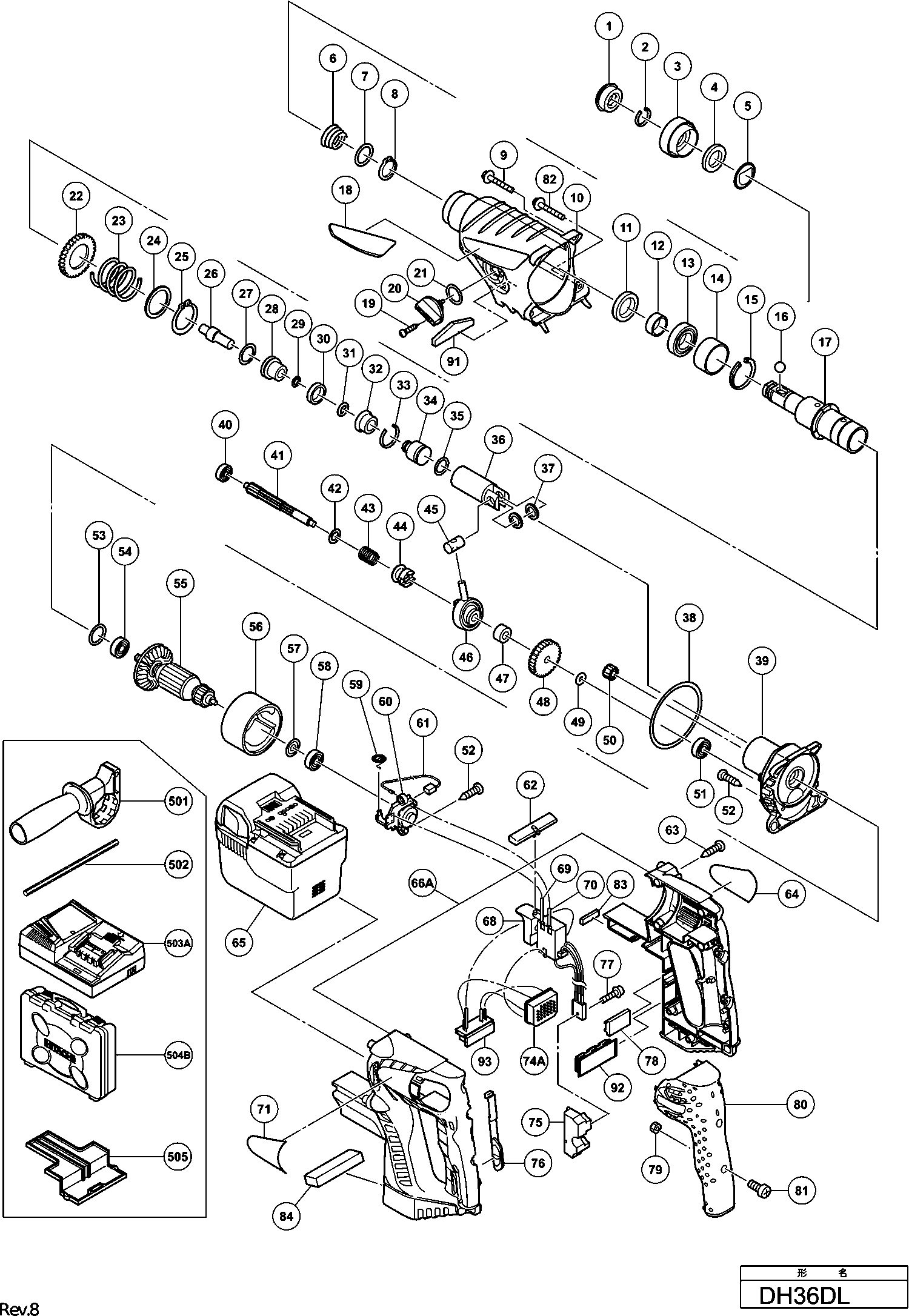

Zeichnungen der HIKOKI DH36DL
Teileliste der HIKOKI DH36DL
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| STOFVOORKAP | ||||
| 1 | 306345 | STOFVOORKAP | € 4.04 | |
| Sicherungsring Dh18vb/dh30pc | ||||
| 2 | 306340 | Sicherungsring Dh18vb/dh30pc | € 1.25 | |
| ONTGRENDELGRIP | ||||
| 3 | 323154 | ONTGRENDELGRIP | € 4.45 | |
| Kugelhalter Dh24pc3 | ||||
| 4 | 324528 | Kugelhalter Dh24pc3 | € 5.99 | |
| Halteplatte Dh24pc3 | ||||
| 5 | 324526 | Halteplatte Dh24pc3 | € 3.06 | |
| Haltefeder Dh24pb2 | ||||
| 6 | 322812 | Haltefeder Dh24pb2 | € 1.53 | |
| RING (B) | ||||
| 7 | 984118 | RING (B) | € 0.97 | |
| RING D20 (10 STUKS) | ||||
| 8 | 939547 | RING D20 (10 STUKS) | € 3.62 | |
| Schneidschraube D5x25 M.flansch (schwarz), C8fshe | ||||
| 9 | 305558 | Schneidschraube D5x25 M.flansch (schwarz), C8fshe | € 0.96 | |
| Getriebegehaeuse | ||||
| 10 | 323167 | Getriebegehaeuse | € 24.75 | |
| Öldichtung Dh24pb/pd/vb/vd Dh20pb | ||||
| 11 | 307688 | Öldichtung Dh24pb/pd/vb/vd Dh20pb | € 3.62 | |
| HULS | ||||
| 12 | 322815 | HULS | € 1.53 | |
| KOGELLAGER 6904DDPS2L | ||||
| 13 | 6904DD | KOGELLAGER 6904DDPS2L | € 14.67 | |
| BUS (A) | ||||
| 14 | 324522 | BUS (A) | € 3.06 | |
| VEERRING 37MM | ||||
| 15 | 322813 | VEERRING 37MM | € 1.53 | |
| Stahlkugel D7.0 (10st) | ||||
| 16 | 959156 | Stahlkugel D7.0 (10st) | € 1.53 | |
| Zylinder | ||||
| 17 | 322814 | Zylinder | € 67.76 | |
| Aufkleber Dh24dv | ||||
| 18 | 323172 | Aufkleber Dh24dv | € 3.76 | |
| Schraube D2.6 | ||||
| 19 | 323239 | Schraube D2.6 | € 1.53 | |
| Wechselhebel Dh24dv | ||||
| 20 | 323161 | Wechselhebel Dh24dv | € 1.11 | |
| O-ring (s-18) Cr17y/nv65ad2, Nr90aa | ||||
| 21 | 878885 | O-ring (s-18) Cr17y/nv65ad2, Nr90aa | € 0.97 | |
| Zweites Zahnrad Dh22vb/vd/ Dh24pb-vd/dh20pb | ||||
| 22 | 301677 | Zweites Zahnrad Dh22vb/vd/ Dh24pb-vd/dh20pb | € 21.69 | |
| Feder (a) Dh20dv | ||||
| 23 | 316135 | Feder (a) Dh20dv | € 5.71 | |
| Ring | ||||
| 24 | 301679 | Ring | € 1.11 | |
| Sicherungsring D30 Div.typen Dh30pc | ||||
| 25 | 948310 | Sicherungsring D30 Div.typen Dh30pc | € 1.25 | |
| Zweithammer Dh24pc3 | ||||
| 26 | 324525 | Zweithammer Dh24pc3 | € 5.99 | |
| O-ring (iap-20) Cm6/wh16/vb16y | ||||
| 27 | 944486 | O-ring (iap-20) Cm6/wh16/vb16y | € 0.97 | |
| Hammerhalter Dh24pc3 | ||||
| 28 | 324523 | Hammerhalter Dh24pc3 | € 10.72 | |
| O-ring Dh24pb2 | ||||
| 29 | 322802 | O-ring Dh24pb2 | € 3.06 | |
| DEMPERRING (A) | ||||
| 30 | 322805 | DEMPERRING (A) | € 1.53 | |
| O-RING (C) | ||||
| 31 | 322808 | O-RING (C) | € 1.53 | |
| Dämpferhalter Dh24pc3 | ||||
| 32 | 324524 | Dämpferhalter Dh24pc3 | € 5.99 | |
| STOPPER RING | ||||
| 33 | 322807 | STOPPER RING | € 1.53 | |
| Anschläger Dh24 Pc3 | ||||
| 34 | 324535 | Anschläger Dh24 Pc3 | € 9.47 | |
| O-ring Dh24pb2 | ||||
| 35 | 322834 | O-ring Dh24pb2 | € 3.06 | |
| Kolben | ||||
| 36 | 324534 | Kolben | € 15.18 | |
| Unterlegscheibe (c) Dh24pb2 | ||||
| 37 | 322799 | Unterlegscheibe (c) Dh24pb2 | € 1.53 | |
| O-ring | ||||
| 38 | 325254 | O-ring | € 3.06 | |
| Innengehäuse Dh24dv Includ.51 | ||||
| 39 | 323157 | Innengehäuse Dh24dv Includ.51 | € 19.91 | |
| Kugellager 626 Vvm Cj65v3 | ||||
| 40 | 626VVM | Kugellager 626 Vvm Cj65v3 | € 5.29 | |
| Getriebewelle | ||||
| 41 | 323151 | Getriebewelle | € 22.84 | |
| RING | ||||
| 42 | 301659 | RING | € 0.96 | |
| Kupplungsfeder Dh22vb/d/dh24pb-vd Dh20pb | ||||
| 43 | 301660 | Kupplungsfeder Dh22vb/d/dh24pb-vd Dh20pb | € 0.96 | |
| Kupplung Dh24pd3 | ||||
| 44 | 324532 | Kupplung Dh24pd3 | € 10.72 | |
| Kolbenpin Dh24pb2 | ||||
| 45 | 322798 | Kolbenpin Dh24pb2 | € 1.53 | |
| Pendel-kugellager Dh24pc3 | ||||
| 46 | 324533 | Pendel-kugellager Dh24pc3 | € 35.22 | |
| Ring | ||||
| 47 | 323152 | Ring | € 4.45 | |
| Erstes Zahnrad Dh24dv | ||||
| 48 | 323153 | Erstes Zahnrad Dh24dv | € 19.27 | |
| VULRING | ||||
| 49 | 301663 | VULRING | € 0.96 | |
| Ritzel Dh24dv | ||||
| 50 | 323170 | Ritzel Dh24dv | € 5.01 | |
| Kugellager 626 Vvm Cj65v3 | ||||
| 51 | 626VVM | Kugellager 626 Vvm Cj65v3 | € 5.29 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 52 | 305812 | Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | € 0.96 | |
| O-ring (p-22) Dh24pb/pd/nv83a Dh20pb | ||||
| 53 | 876796 | O-ring (p-22) Dh24pb/pd/nv83a Dh20pb | € 0.97 | |
| Kugellager 608ddm | ||||
| 54 | 608DDM | Kugellager 608ddm | € 5.15 | |
| Anker + Ritzel kpl. Dh36dal Includ.50,54,57,58 | ||||
| 55 | 360801 | Anker + Ritzel kpl. Dh36dal Includ.50,54,57,58 | € 63.54 | |
| Magnet | ||||
| 56 | 323156 | Magnet | € 22.90 | |
| Unterlegscheibe (a) Cr17y/dh20pb H30pv/dh30pc/h45 | ||||
| 57 | 982631 | Unterlegscheibe (a) Cr17y/dh20pb H30pv/dh30pc/h45 | € 0.96 | |
| Kugellager 608ddm | ||||
| 58 | 608DDM | Kugellager 608ddm | € 5.15 | |
| Kohlenhalterfeder G12se/g13v G13yd/g13sb2/g12sa2 | ||||
| 59 | 308536 | Kohlenhalterfeder G12se/g13v G13yd/g13sb2/g12sa2 | € 1.53 | |
| Kohlekasten Zsb | ||||
| 60 | 323164 | Kohlekasten Zsb | € 3.76 | |
| Kohlebürsten (autostop) für Dh 24 Dv | ||||
| 61 | 999090 | Kohlebürsten (autostop) für Dh 24 Dv | € 13.36 | |
| Schalter Dh36dal | ||||
| 62 | 328064 | Schalter Dh36dal | € 0.97 | |
| Schneidschraubed4x20 M.flansch (schwarz) Cg18dal, | ||||
| 63 | 302086 | Schneidschraubed4x20 M.flansch (schwarz) Cg18dal, | € 0.97 | |
| Nicht mehr lieferbar | ||||
| 65 | 328036 | Nicht mehr lieferbar | ||
| Gehäuse Set A+b Dh36dal | ||||
| 66A | 328067 | Gehäuse Set A+b Dh36dal | € 37.13 | |
| Schalter | ||||
| 68 | 328058 | Schalter | € 21.18 | |
| Verbinderkabel (rot) Dh24dv | ||||
| 69 | 323166 | Verbinderkabel (rot) Dh24dv | € 1.11 | |
| Verbinderkabel (schwarz) Dh24dv | ||||
| 70 | 323165 | Verbinderkabel (schwarz) Dh24dv | € 1.25 | |
| CONTROLLER TERMINAL SET | ||||
| 74A | 328060 | CONTROLLER TERMINAL SET | € 33.69 | |
| Kühlkörper Cr24dv/dv24dv | ||||
| 75 | 319812 | Kühlkörper Cr24dv/dv24dv | € 2.64 | |
| Schiebeknopf Dh24dv | ||||
| 76 | 323159 | Schiebeknopf Dh24dv | € 1.11 | |
| Kopfschraube M3x12 M. U-scheibe Cg18dal, Cg18dl | ||||
| 77 | 993963 | Kopfschraube M3x12 M. U-scheibe Cg18dal, Cg18dl | € 0.97 | |
| Gummihalter Dh20dv (till 04.2010) | ||||
| 78 | 313591 | Gummihalter Dh20dv (till 04.2010) | € 2.92 | |
| MOER M4 ( 10 STUKS ) | ||||
| 79 | 949554 | MOER M4 ( 10 STUKS ) | € 0.97 | |
| Schriffschale Dh24dv | ||||
| 80 | 323160 | Schriffschale Dh24dv | € 18.50 | |
| Kopfschraube M4x 8 (10st) C8fshe, C8fse | ||||
| 81 | 949215 | Kopfschraube M4x 8 (10st) C8fshe, C8fse | € 0.97 | |
| Schneidschraube D5x30 M.flansch Dh50mr | ||||
| 82 | 328707 | Schneidschraube D5x30 M.flansch Dh50mr | € 0.97 | |
| Gummipuffer (a) Dh25dal | ||||
| 83 | 328708 | Gummipuffer (a) Dh25dal | € 1.95 | |
| Dichtung | ||||
| 84 | 331415 | Dichtung | € 1.11 | |
| PAKKING (C) | ||||
| 91 | 333144 | PAKKING (C) | € 0.97 | |
| Gummikissen | ||||
| 92 | 332668 | Gummikissen | € 1.95 | |
| Batterij Contactpunt | ||||
| 93 | 333991 | Batterij Contactpunt | € 3.90 | |
| ZIJHANDGREEP | ||||
| 501 | 323155 | ZIJHANDGREEP | € 14.04 | |
| DIEPTEAANSLAG | ||||
| 502 | 303709 | DIEPTEAANSLAG | € 1.25 | |
| KUNSTSTOF KOFFER (OUD 329319) | ||||
| 504B | 337815 | KUNSTSTOF KOFFER (OUD 329319) | € 35.35 | |
| Beschermkapje Voor Batterij | ||||
| 505 | 329897 | Beschermkapje Voor Batterij | € 1.67 | |
| Nicht mehr lieferbar | ||||
| 601 | 303332 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 602 | 303334 | Nicht mehr lieferbar | ||
| RUBBER STOFKAPJE VOOR 303332 | ||||
| 603 | 303335 | RUBBER STOFKAPJE VOOR 303332 | € 7.66 | |
| Nicht mehr lieferbar | ||||
| 604 | 321825 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 605 | 303623 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 606 | 321814 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 607 | 995344 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 608 | 987576 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 609 | 321813 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 610 | 303334 | Nicht mehr lieferbar | ||
| STOFVANGER VOOR OVER DE BOOR | ||||
| 611 | 971787 | STOFVANGER VOOR OVER DE BOOR | € 5.43 | |
| DIEPTEAANSLAG | ||||
| 612 | 931844 | DIEPTEAANSLAG | € 2.37 | |
| Nicht mehr lieferbar | ||||
| 613 | 971511Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 614 | 971512Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 615 | 971794 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 616 | 971795 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 617 | 971796 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 618 | 971797 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 619 | 971798 | Nicht mehr lieferbar | ||
| ANCHOR SETTING ADAPTER B W1/4" MANUAL | ||||
| 620 | 971799 | ANCHOR SETTING ADAPTER B W1/4" MANUAL | € 21.05 | |
| ANCHOR SETTING ADAPTER B W5/16" MANUAL | ||||
| 621 | 971800 | ANCHOR SETTING ADAPTER B W5/16" MANUAL | € 21.05 | |
| Nicht mehr lieferbar | ||||
| 622 | 971801 | Nicht mehr lieferbar | ||
| ANCHOR SETTING ADAPTER B W1/2" MANUAL | ||||
| 623 | 971802 | ANCHOR SETTING ADAPTER B W1/2" MANUAL | € 23.61 | |
| ANCHOR SETTING ADAPTER B W5/8" MANUAL | ||||
| 624 | 971803 | ANCHOR SETTING ADAPTER B W5/8" MANUAL | € 27.31 | |
| UITDRIJFSPIE VOOR KONUS A EN B | ||||
| 625 | 944477 | UITDRIJFSPIE VOOR KONUS A EN B | € 7.24 | |
| ADAPTER SDS NAAR MORSE KONUS NR.1 | ||||
| 626 | 303617 | ADAPTER SDS NAAR MORSE KONUS NR.1 | € 45.30 | |
| ADAPTER KONUS A (SDS-PLUS) | ||||
| 627 | 303619 | ADAPTER KONUS A (SDS-PLUS) | € 44.79 | |
| Nicht mehr lieferbar | ||||
| 628 | 303620 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 629 | 303624 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 630 | 302976 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 631 | 302975 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 632 | 303621 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 633 | 302974 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 634 | 302979 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 635 | 302978 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 636 | 303622 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 637 | 302977 | Nicht mehr lieferbar | ||
| CHEMISCHE ANKER ADAPTER (SDS-PLUS) 12.7MMX90L | ||||
| 638 | 303044 | CHEMISCHE ANKER ADAPTER (SDS-PLUS) 12.7MMX90L | € 48.74 | |
| CHEMISCHE ANKER ADAPTER (SDS-PLUS) 19MMX100L | ||||
| 639 | 303045 | CHEMISCHE ANKER ADAPTER (SDS-PLUS) 19MMX100L | € 67.88 | |
| Nicht mehr lieferbar | ||||
| 640 | 303625 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 641 | 303626 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 642 | 303627 | Nicht mehr lieferbar | ||
| STOFVANGER | ||||
| 643 | 306885 | STOFVANGER | € 35.73 | |
| Socket Adaptor (b) | ||||
| 644 | 306910 | Socket Adaptor (b) | € 4.18 | |
| Nicht mehr lieferbar | ||||
| 652 | 982672 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 655 | 982686 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 657 | 982687 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 659 | 982688 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 661 | 982689 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 663 | 982690 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 664 | 982684 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 665 | 982685 | Nicht mehr lieferbar | ||
| Vet (tube 30 Gram) | ||||
| 666 | 981840 | Vet (tube 30 Gram) | € 7.80 | |
| Vet Tube 70 Gram | ||||
| 667 | 308471 | Vet Tube 70 Gram | € 11.83 | |
| Vet (pot 500 Gram) | ||||
| 668 | 980927 | Vet (pot 500 Gram) | € 67.76 | |
| Nicht mehr lieferbar | ||||
| 669 | 303046 | Nicht mehr lieferbar | ||
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
