Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki DH40MEY'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

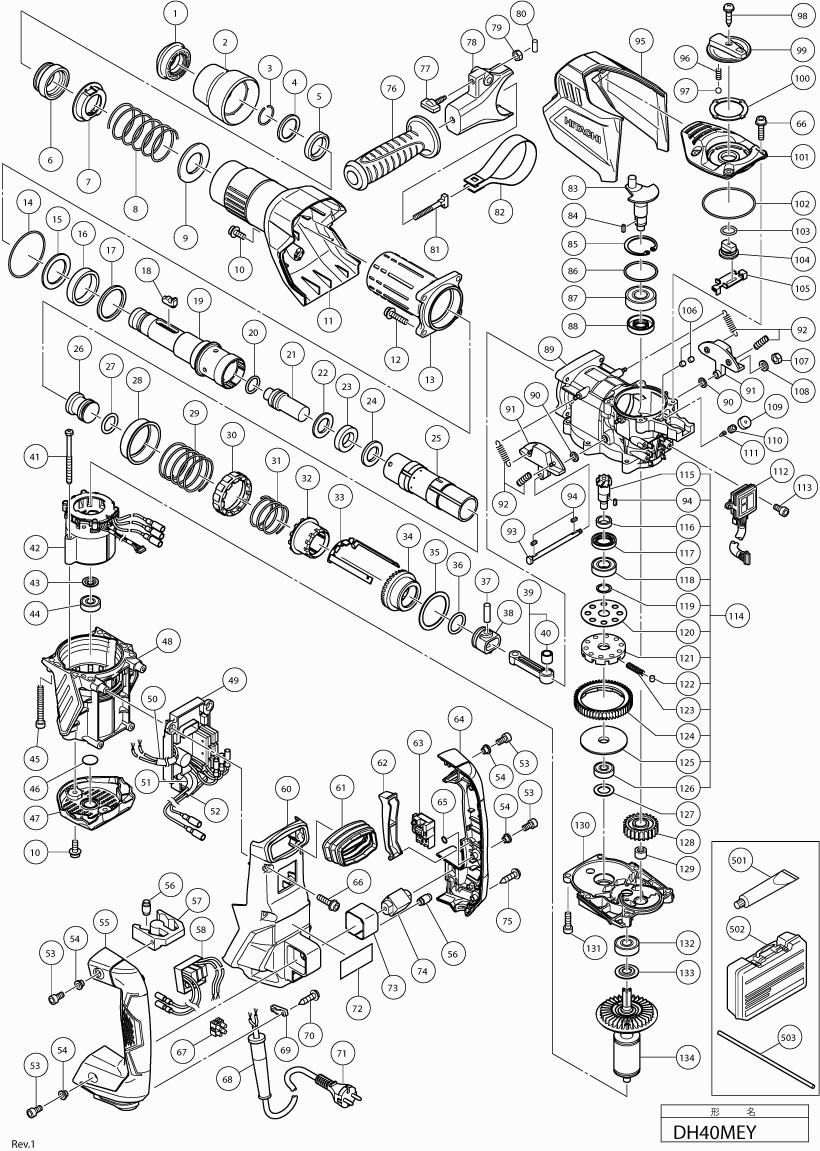

Zeichnungen der Hikoki DH40MEY
Teileliste der Hikoki DH40MEY
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Distanzring (1) | ||||
| *135 | 339910 | 1.04 | 1.23 | |
| KOMPLETTER SEITENGRIFF | ||||
| *138 | 376574 | 14.16 | 16.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *139 | 384503 | |||
| Stator Sensor Pcb Set 100v-127v | ||||
| *42 | 340884 | 38.50 | 45.82 | |
| Stator Sensor Pcb Set 220v-240v | ||||
| *42 | 340885E | 38.50 | 45.82 | |
| Filter-Leiterplatten-Set 100v-127v | ||||
| *58 | 337585 | 10.35 | 12.32 | |
| Filter-Leiterplatten-Set 220v-240v | ||||
| *58 | 337586 | 10.35 | 12.32 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| *68 | 940778 | 2.10 | 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| *68 | 958049 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *71 | 500439Z | |||
| Kurbelgehäuseabdeckung | ||||
| *95B | 337592 | 6.00 | 7.14 | |
| Vorderkappe H45ma/h60ma/mb H45mr | ||||
| 1 | 337562 | 2.85 | 3.39 | |
| Griff (a) H45mr | ||||
| 2 | 337560 | 2.70 | 3.21 | |
| Stopring Dh50mb/dh40mr | ||||
| 3 | 318590 | 1.65 | 1.96 | |
| Einhaltungsscheibe | ||||
| 4 | 337561 | 3.30 | 3.93 | |
| Haltefederdämpfer (a) | ||||
| 5 | 337559 | 1.05 | 1.25 | |
| Bit Lock Halter | ||||
| 6 | 337558 | 7.35 | 8.75 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 7 | 337555 | |||
| Federhalter (a) | ||||
| 7A | 370242 | 10.35 | 12.32 | |
| Haltefeder | ||||
| 8 | 337556 | 1.50 | 1.78 | |
| Federhalter (a) | ||||
| 9 | 337557 | 1.20 | 1.43 | |
| Federhalter (a) | ||||
| 9A | 371145 | 1.04 | 1.23 | |
| Inbusschraube M5x12 | ||||
| 10 | 998471 | 1.05 | 1.25 | |
| Zylindergehäusedeckel | ||||
| 11 | 337553 | 5.55 | 6.60 | |
| Inbusschraube M6x25 M.flansch | ||||
| 12 | 991712 | 1.05 | 1.25 | |
| Zylindergehäuse | ||||
| 13 | 337552 | 20.49 | 24.38 | |
| Zylindergehäuse | ||||
| 13A | 337552 | 20.49 | 24.38 | |
| O-ring (1as-60) Div.typen, Nr90aa Since 9.1979 | ||||
| 14 | 956996 | 3.00 | 3.57 | |
| Halter für Halte-Dämpfer | ||||
| 15 | 337549 | 3.90 | 4.64 | |
| Halte-Dämpfer (b) | ||||
| 16 | 337548 | 1.80 | 2.14 | |
| Halte-Dämpfungsunterlegscheibe | ||||
| 17 | 337547 | 3.90 | 4.64 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18 | 337554 | |||
| Bit-Sperre | ||||
| 18A | 370654 | 4.95 | 5.89 | |
| Aufnahmeschaft | ||||
| 19 | 337536 | 43.45 | 51.71 | |
| O-ring (c) Dh40ma/mb/mr | ||||
| 20 | 313396 | 4.80 | 5.71 | |
| Zweiter Hammer | ||||
| 21 | 337537 | 7.65 | 9.10 | |
| Dämpferring | ||||
| 22 | 337538 | 3.75 | 4.46 | |
| Dämpfer Dh40sr | ||||
| 23 | 321835 | 6.45 | 7.68 | |
| Dämpferhalter | ||||
| 24 | 337539 | 2.55 | 3.03 | |
| Zylinder | ||||
| 25 | 337540 | 38.36 | 45.65 | |
| Schläger | ||||
| 26 | 337541 | 8.10 | 9.64 | |
| O-ring Dh28/40/50 (hämmer) | ||||
| 27 | 986104 | 1.05 | 1.25 | |
| Federhalter (b) | ||||
| 28 | 337550 | 2.40 | 2.86 | |
| Haltefeder | ||||
| 29 | 337551 | 1.50 | 1.78 | |
| Sperrhülse Dh38ms | ||||
| 30 | 331535 | 3.75 | 4.46 | |
| Sperrhülse Dh38ms | ||||
| 30A | 331535 | 3.75 | 4.46 | |
| Kupplungsfeder | ||||
| 31 | 337542 | 1.50 | 1.78 | |
| Kupplung | ||||
| 32 | 337543 | 19.80 | 23.56 | |
| Schieber (1) | ||||
| 33 | 337544 | 2.40 | 2.86 | |
| Kegelrad (1) | ||||
| 34 | 337545 | 13.89 | 16.53 | |
| Schubwäscher | ||||
| 35 | 337546 | 1.05 | 1.25 | |
| O-ring Dh28/40/50 (hämmer) | ||||
| 36 | 986104 | 1.05 | 1.25 | |
| Kolbenstift Dh28y/dh38yb/dh40mr | ||||
| 37 | 980708 | 2.40 | 2.86 | |
| Kolbenbolzen Dh38ms | ||||
| 37A | 331221 | 1.05 | 1.25 | |
| Kolben | ||||
| 38 | 326369 | 3.30 | 3.93 | |
| Pleuelstange Ass'y inkl.40 | ||||
| 39 | 337535 | 11.25 | 13.39 | |
| Nadellager | ||||
| 40 | 335303 | 4.35 | 5.18 | |
| Schneidschraube D5x55 | ||||
| 41 | 953174 | 1.04 | 1.23 | |
| Stator Sensor Pcb Set 220v-240v | ||||
| 42 | 340885E | 38.50 | 45.82 | |
| Lagerring | ||||
| 43 | 958915 | 1.04 | 1.23 | |
| Kugellager 629 Vvm | ||||
| 44 | 629VVM | 5.85 | 6.96 | |
| Inbusschraube M6x45 Selbstsich. | ||||
| 45 | 986940 | 1.05 | 1.25 | |
| Staubdichtung H41mb | ||||
| 46 | 333263 | 1.04 | 1.23 | |
| Staubdichtung H41mb | ||||
| 46A | 333263 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 47 | 337584 | |||
| Heckabdeckung (Alt 370002) | ||||
| 47B | 376434 | 2.55 | 3.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 48 | 337582 | |||
| Gehäuse | ||||
| 48A | 370001 | 43.86 | 52.20 | |
| Regler 220v-240v | ||||
| 49 | 337580 | 85.39 | 101.61 | |
| STEUERGERÄTESATZ 110-127 VOLT (ALT 337579) | ||||
| 49A | 371116 | 97.18 | 115.64 | |
| Vinylschlauch L50 | ||||
| 50A | 370074 | 1.04 | 1.23 | |
| Vinylschlauch L55 | ||||
| 51 | 322530 | 1.65 | 1.96 | |
| Vinylschlauch L35 | ||||
| 51A | 370073 | 1.04 | 1.23 | |
| Rohr | ||||
| 52 | 321322 | 1.65 | 1.96 | |
| Inbusschraube M5x12 Selbstsich. 2.1996 For Cover | ||||
| 53 | 991690 | 1.05 | 1.25 | |
| Distanzbuchse | ||||
| 54 | 991711 | 1.05 | 1.25 | |
| Griff (b) | ||||
| 55 | 337590 | 9.90 | 11.78 | |
| Handgriffdämpfer H41sa/h45ma u.a. H70sa/h45mr | ||||
| 56 | 310124 | 4.20 | 5.00 | |
| Halter | ||||
| 57 | 310123 | 11.85 | 14.10 | |
| Filter-Leiterplatten-Set 220v-240v | ||||
| 58 | 337586 | 10.35 | 12.32 | |
| Schwamm (b) | ||||
| 59 | 338447 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 60 | 337573 | |||
| Rückabdeckung (Alt 337573) | ||||
| 60A | 376435 | 8.55 | 10.17 | |
| Bälge | ||||
| 61 | 337591 | 3.00 | 3.57 | |
| Druecker (1) | ||||
| 62 | 337588 | 1.04 | 1.23 | |
| Schalter | ||||
| 63 | 337587 | 13.95 | 16.60 | |
| Griff (a) | ||||
| 64 | 337589 | 9.90 | 11.78 | |
| O-ring G18u2/g23u2, Cm9uby | ||||
| 65 | 320218 | 1.20 | 1.43 | |
| Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | ||||
| 66 | 994192 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 67 | 958308Z | |||
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 68 | 940778 | 2.10 | 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 68 | 958049 | 1.04 | 1.23 | |
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 69 | 960266 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 70 | 984750 | |||
| Kabel 4m 2 X 1.0 H07rn-f W/Stecker 16a Cee Form 2p | ||||
| 71 | 500465Z | 37.95 | 45.16 | |
| Halter (1) | ||||
| 73 | 337574 | 1.35 | 1.61 | |
| Scheide | ||||
| 74 | 326377 | 4.80 | 5.71 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 75 | 301653 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 76 | 330209 | |||
| Flügelschraube | ||||
| 77 | 337577 | 1.04 | 1.23 | |
| Mount | ||||
| 78 | 337576 | 2.55 | 3.03 | |
| Mutter M6 (10st) Cg18dl For Europe (sl),usa,can | ||||
| 79 | 949556 | 1.05 | 1.25 | |
| Rollstift D2x 8 (10st) | ||||
| 80 | 949859 | 1.20 | 1.43 | |
| Handgriffbolzen Dh38ms | ||||
| 81 | 331247 | 4.20 | 5.00 | |
| BAND | ||||
| 82 | 337575 | 4.95 | 5.89 | |
| Kurbelwelle | ||||
| 83 | 337531 | 22.00 | 26.18 | |
| Keil 3x3x10 G13sc/g15sa u.a. | ||||
| 84 | 940533 | 1.20 | 1.43 | |
| Sicherungsring D40 Innen H41sa/h45ma/dh40mr | ||||
| 85 | 948391 | 1.65 | 1.96 | |
| O-ring (s-40) H41sa/h45ma/dh40mr | ||||
| 86 | 996363 | 1.65 | 1.96 | |
| Kugellager 6203 Dd | ||||
| 87 | 6203DD | 7.65 | 9.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 88 | 321274 | |||
| ÖLDICHTRING (B) (ALT 321274) | ||||
| 88A | 373199 | 1.00 | 1.19 | |
| Kurbelgehäuse | ||||
| 89 | 337530 | 39.88 | 47.45 | |
| Ring | ||||
| 90 | 337571 | 1.04 | 1.23 | |
| Gewicht | ||||
| 91 | 337569 | 13.05 | 15.53 | |
| Gewicht Feder | ||||
| 92 | 337572 | 1.04 | 1.23 | |
| Gewichtswelle | ||||
| 93 | 337570 | 5.25 | 6.25 | |
| Keil 3x3x8 Dh22vb/g12sa/g12sa2/ G13sb2/g12sa2/dh4 | ||||
| 94 | 944109 | 1.70 | 2.02 | |
| Kurbelgehäuseabdeckung | ||||
| 95 | 337592 | 6.00 | 7.14 | |
| Hebelfeder | ||||
| 96 | 337567 | 1.04 | 1.23 | |
| Stahlkugel D4.76 (10 Stück) | ||||
| 97 | 959149 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 98 | 307811 | |||
| Wechselhebel | ||||
| 99 | 337566 | 1.35 | 1.61 | |
| Führungsplatte | ||||
| 100 | 337568 | 1.05 | 1.25 | |
| Kurbelabdeckung | ||||
| 101 | 337564 | 5.85 | 6.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 102 | 877315 | |||
| O-ring | ||||
| 103 | 338312 | 1.20 | 1.43 | |
| Hebelwelle | ||||
| 104 | 337565 | 1.20 | 1.43 | |
| Wechselplatte | ||||
| 105 | 337563 | 1.35 | 1.61 | |
| Filz (b) | ||||
| 106 | 338315 | 1.04 | 1.23 | |
| Mutter M5 (10 Stück) (ALT 949555Z | ||||
| 107 | 949555 | 1.05 | 1.25 | |
| Unterlegscheibe M5 (10st) | ||||
| 108 | 949424 | 1.05 | 1.25 | |
| Filz (a) | ||||
| 109 | 338314 | 1.04 | 1.23 | |
| Kopfschraube | ||||
| 110 | 338313 | 4.50 | 5.36 | |
| VENTIL | ||||
| 111 | 995396 | 1.80 | 2.14 | |
| Paneel | ||||
| 112 | 337581 | 8.85 | 10.53 | |
| Inbusschraube M4x12 Selbsts. For Switch Holder (t | ||||
| 113 | 983162 | 1.05 | 1.25 | |
| Rutschkupplung Ass'y Inkl.94,115,116,118-126 | ||||
| 114 | 337533 | 49.36 | 58.74 | |
| Kegelritzel | ||||
| 115 | 337534 | 8.10 | 9.64 | |
| Ring | ||||
| 116 | 321279 | 8.40 | 10.00 | |
| Öldichtung (a) Dh40yb/mr | ||||
| 117 | 313050 | 3.90 | 4.64 | |
| Kugellager 6002 Dd | ||||
| 118 | 6002DD | 7.05 | 8.39 | |
| Ring | ||||
| 119 | 313058 | 1.05 | 1.25 | |
| Unterlegscheibe (a) Dh40yb/mr | ||||
| 120 | 313053 | 3.60 | 4.28 | |
| Getriebehalter Dh40sr | ||||
| 121 | 321281 | 17.88 | 21.27 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 122 | 320343 | |||
| Führungsfeder | ||||
| 122A | 331217 | 1.05 | 1.25 | |
| Feder (c) Dh40sr | ||||
| 123 | 321282 | 1.65 | 1.96 | |
| zweites Zahnrad | ||||
| 124 | 331215 | 19.11 | 22.74 | |
| Beilegring | ||||
| 125 | 321283 | 14.30 | 17.02 | |
| Kugellager 629 Vvm | ||||
| 126 | 629VVM | 5.85 | 6.96 | |
| Ring | ||||
| 127 | 944525 | 1.05 | 1.25 | |
| Erster Gang | ||||
| 128 | 337532 | 13.05 | 15.53 | |
| Nadellager | ||||
| 129 | 939299 | 10.65 | 12.67 | |
| Getriebedeckel | ||||
| 130 | 337583 | 22.00 | 26.18 | |
| Inbusschraube M6x20 Selbstsich. | ||||
| 131 | 992803 | 1.05 | 1.25 | |
| Kugellager 6201 Dd, Cm5sb | ||||
| 132 | 6201DD | 6.30 | 7.50 | |
| Staubscheibe (b) H45mr/dh40mr | ||||
| 133 | 302429 | 1.05 | 1.25 | |
| Anker | ||||
| 134 | 337578 | 115.78 | 137.77 | |
| Gehäusesatz Einschl.47a,48a,135 bis 9.2015 | ||||
| 136A | 339909 | 48.26 | 57.43 | |
| MONTAGEEINHEIT | ||||
| 137 | 375324 | 3.00 | 3.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 139 | 384503 | |||
| Fett (tube 30 Gramm) | ||||
| 501 | 981840 | 8.40 | 10.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 337594 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 971786 | |||
| Klammer | ||||
| 504 | 372113 | 1.80 | 2.14 | |
| Fett für Drehhammer (60g) | ||||
| 601 | 335782 | 13.50 | 16.06 | |
| Fett für Hammer. Hammerbohrer (70g) | ||||
| 601A | 308471 | 12.75 | 15.17 | |
| Fett für Drehhammer (500g) | ||||
| 602 | 335781 | 67.24 | 80.01 | |
| Fett (Dose 500 Gramm) | ||||
| 602A | 980927 | 73.01 | 86.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 320859 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 313448 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 313452 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 313460 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 616 | 313454 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 620 | 318085 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 625 | 944477 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 626 | 313465 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 627 | 955994 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 628 | 955995 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 629 | 955996 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 630 | 955997 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 631 | 955998 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 632 | 955999 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 633 | 956000 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 634 | 956001 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 635 | 955154 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 636 | 955166 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 637 | 955155 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 638 | 955167 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 639 | 956002 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 640 | 956003 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 642 | 955168 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 643 | 956004 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 644 | 956005 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 645 | 955159 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 646 | 955169 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 647 | 313466 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 648 | 313467 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 649 | 956009 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 650 | 955165 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 651 | 321813 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 652 | 313468 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 653 | 303334 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 654 | 930515 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 655 | 313469 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 656 | 313470 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 657 | 313471 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 658 | 313472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 659 | 313473 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 660 | 313474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 661 | 313475 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 662 | 313476 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 663 | 313478 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 664 | 313477 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 665 | 313479 | |||
