Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki DS10DFL2'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

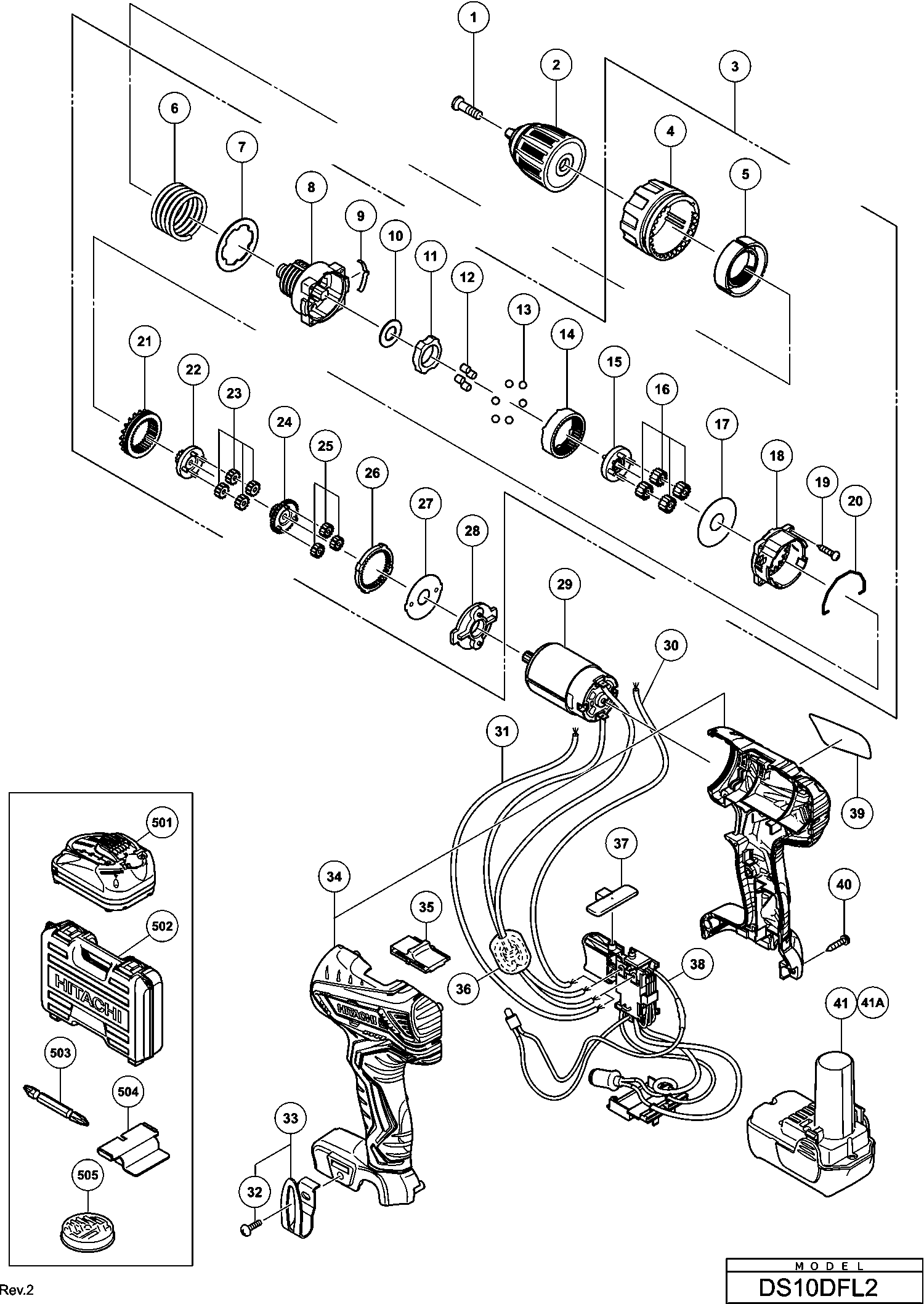

Zeichnungen der Hikoki DS10DFL2
Teileliste der Hikoki DS10DFL2
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Bohrfutter 10tlrm-n (ohne Spannfutter-Schlüssel) | ||||
| *2 | 337390 | 7.05 | 8.39 | |
| Linksseitiger Hexalobular M5 | ||||
| 1 | 337426 | 1.04 | 1.23 | |
| Bohrfutter 10tlrm-n (ohne Spannfutter-Schlüssel) | ||||
| 2 | 337390 | 7.05 | 8.39 | |
| Komplette Rutschkupplung | ||||
| 3 | 337407 | 33.00 | 39.27 | |
| Kupplungs-Zifferblatt | ||||
| 4 | 337423 | 3.00 | 3.57 | |
| MUTTER | ||||
| 5 | 337422 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 6 | 337421 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 7 | 337420 | |||
| Vorderes Gehäuse | ||||
| 8 | 337408 | 13.65 | 16.24 | |
| Federblech | ||||
| 9 | 320773 | 1.65 | 1.96 | |
| Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 10 | 337411 | 1.04 | 1.23 | |
| Ring, Halten | ||||
| 11 | 337409 | 1.95 | 2.32 | |
| Rolle Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/ds9dvf | ||||
| 12 | 319744 | 1.65 | 1.96 | |
| Stahlkugel D5 Ds9dva/ds10dv/dv2/ Ds12dva/ds13dv2/ | ||||
| 13 | 306936 | 1.05 | 1.25 | |
| Ringzahnrad Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18dv/ | ||||
| 14 | 337412 | 1.35 | 1.61 | |
| Mitnehmer | ||||
| 15 | 337410 | 2.10 | 2.50 | |
| GETRIEBESATZ (C) (4 STÜCKE) | ||||
| 16 | 337415 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 17 | 320762 | |||
| Getriebegehaeuse | ||||
| 18 | 337413 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 19 | 337425 | |||
| Schaltarm (a) | ||||
| 20 | 337424 | 1.04 | 1.23 | |
| Gleit-ringzahnrad Ds14dvb/ds18dvb Dv12dv/dv14dv/d | ||||
| 21 | 337416 | 1.05 | 1.25 | |
| Ritzel (c) | ||||
| 22 | 337414 | 1.50 | 1.78 | |
| Getriebesatz (B) (4 Stücke) | ||||
| 23 | 320781 | 3.30 | 3.93 | |
| Ritzel (b) | ||||
| 24 | 337417 | 2.10 | 2.50 | |
| Planetenzahnrad (a) Satz (3 Stk.) | ||||
| 25 | 337418 | 1.04 | 1.23 | |
| Erstes Ringzahnrad Ds14dvb/dv12dv Ds18dvb/dv14dv/ | ||||
| 26 | 328726 | 3.45 | 4.11 | |
| Platte (a) Ds9dm | ||||
| 27 | 320768 | 1.65 | 1.96 | |
| Motorflansch Ds12dm | ||||
| 28 | 337419 | 1.73 | 2.05 | |
| Motordc12voltnew Wh10dfl | ||||
| 29 | 337406 | 11.70 | 13.92 | |
| Gehäuse (a)+(b) Set | ||||
| 34 | 337403 | 10.50 | 12.50 | |
| Gehäuse (a)+(b) Set | ||||
| 34A | 337403 | 10.50 | 12.50 | |
| Schiebeknopf L/s Fdv9dva/ds14dvb Ds18dvb/dv12dv/d | ||||
| 35 | 337405 | 1.04 | 1.23 | |
| Druckknopf Db10dl | ||||
| 37 | 329548 | 1.65 | 1.96 | |
| Schalteranschluss-Set | ||||
| 38 | 337359 | 30.66 | 36.49 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 40 | 313687 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41A | 329371 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41B | 371205 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 336642 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 983006 | |||
| Abdeckkappe für Batterie | ||||
| 504 | 331086 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 331065 | |||
