Hikoki DS14DCL Zeichnungen und Teile

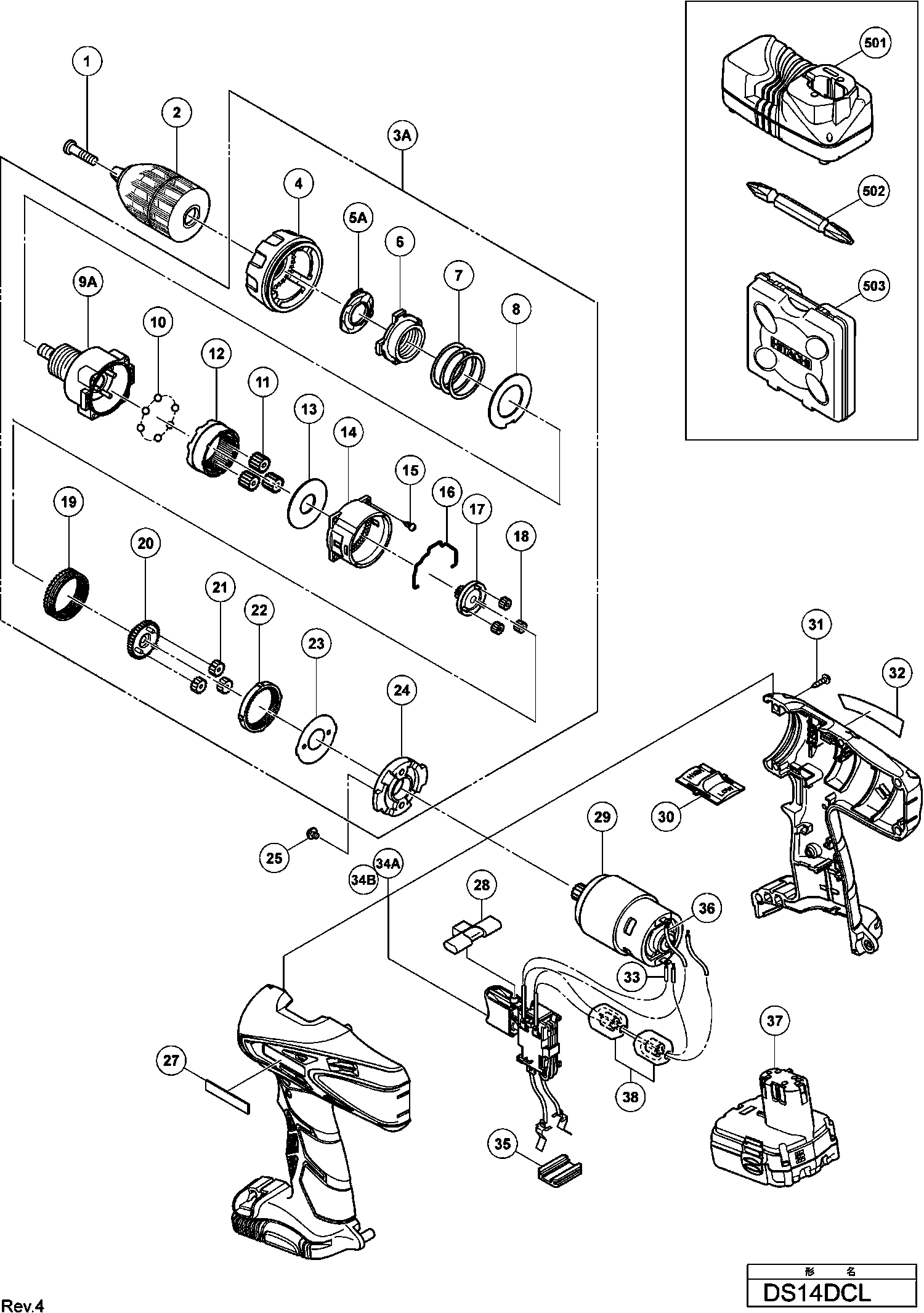

Auf dem Typenschild sollte die Typenbezeichnung DS14DCL stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.Zeichnungen der HIKOKI DS14DCL
Teileliste der Hikoki DS14DCL
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Linksgewindeschraube M6x23/ds18dv Ds9dva/ds10dv2/ | ||||
| 1 | 311959 | Linksgewindeschraube M6x23/ds18dv Ds9dva/ds10dv2/ | € 1.45 | |
| Nicht bestellbar | ||||
| 2 | 332049 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 2 | 332050 | Nicht bestellbar | ||
| Gear Box Ass'y Includ.4-24 | ||||
| 3A | 333315 | Gear Box Ass'y Includ.4-24 | € 71.74 | |
| Clutch Dial | ||||
| 4 | 332025 | Clutch Dial | € 4.86 | |
| Click Spring | ||||
| 5A | 332741 | Click Spring | € 8.06 | |
| Mutter Ds9dvf3 | ||||
| 6 | 324109 | Mutter Ds9dvf3 | € 3.19 | |
| Feder Ds9dvf3 | ||||
| 7 | 324110 | Feder Ds9dvf3 | € 3.19 | |
| Unterlegscheibe (d) Ds9dvf3 | ||||
| 8 | 324347 | Unterlegscheibe (d) Ds9dvf3 | € 3.19 | |
| Front Case | ||||
| 9A | 333314 | Front Case | € 16.24 | |
| Stahlkugel D5 Ds9dva/ds10dv/dv2/ Ds12dva/ds13dv2/ | ||||
| 10 | 306936 | Stahlkugel D5 Ds9dva/ds10dv/dv2/ Ds12dva/ds13dv2/ | € 1.02 | |
| Planet Gear (c) Set (3 Pcs.) | ||||
| 11 | 332028 | Planet Gear (c) Set (3 Pcs.) | € 3.27 | |
| RINGTANDWIEL | ||||
| 12 | 332027 | RINGTANDWIEL | € 4.86 | |
| Unterlegscheibe (a) Ds9dvf3 | ||||
| 13 | 324349 | Unterlegscheibe (a) Ds9dvf3 | € 3.19 | |
| TANDWIELHUIS | ||||
| 14 | 324501 | TANDWIELHUIS | € 4.65 | |
| KRUISKOPSCHROEVEN D3X12 (4 STUKS) | ||||
| 15 | 324357 | KRUISKOPSCHROEVEN D3X12 (4 STUKS) | € 1.60 | |
| Schiebearm Ds9dvf3 | ||||
| 16 | 324115 | Schiebearm Ds9dvf3 | € 3.19 | |
| TANDWIEL (C) | ||||
| 17 | 332029 | TANDWIEL (C) | € 3.27 | |
| Planet Gear (b) Set (3 Pcs.) | ||||
| 18 | 332031 | Planet Gear (b) Set (3 Pcs.) | € 1.67 | |
| Slide Ring Gear | ||||
| 19 | 332030 | Slide Ring Gear | € 6.46 | |
| TANDWIEL (B) | ||||
| 20 | 332032 | TANDWIEL (B) | € 3.27 | |
| Planet Gear (a) Set (3 Pcs.) | ||||
| 21 | 332034 | Planet Gear (a) Set (3 Pcs.) | € 3.27 | |
| EERSTE RINGTANDWIEL | ||||
| 22 | 332033 | EERSTE RINGTANDWIEL | € 3.27 | |
| Unterlegscheibe (b) Ds9dvf3 | ||||
| 23 | 324355 | Unterlegscheibe (b) Ds9dvf3 | € 3.19 | |
| Motorflansch Ds14dvf3 | ||||
| 24 | 324495 | Motorflansch Ds14dvf3 | € 4.65 | |
| Maschinenschraube M4x6 Dv18dvf, Dv14dvf | ||||
| 25 | 317333 | Maschinenschraube M4x6 Dv18dvf, Dv14dvf | € 1.45 | |
| NAAM PLAAT | ||||
| 27 | 330719 | NAAM PLAAT | € 2.03 | |
| Druckknopf | ||||
| 28 | 332836 | Druckknopf | € 1.09 | |
| Motor Dc 14.4v | ||||
| 29 | 332559 | Motor Dc 14.4v | € 33.08 | |
| WISSELSCHUIF | ||||
| 30 | 332036 | WISSELSCHUIF | € 1.02 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 31 | 313687 | Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | € 1.00 | |
| Verbinderkabel, schwarz | ||||
| 33 | 332843 | Verbinderkabel, schwarz | € 1.02 | |
| Housing. Switch Set (green) | ||||
| 34A | 336806 | Housing. Switch Set (green) | € 26.35 | |
| Housing. Switch Set (black) | ||||
| 34B | 336807 | Housing. Switch Set (black) | € 26.35 | |
| Halter | ||||
| 35 | 315141 | Halter | € 1.16 | |
| INTERNE BEDRADING ROOD 140L | ||||
| 36 | 324499 | INTERNE BEDRADING ROOD 140L | € 1.02 | |
| BATTERY BCL 1415 (EUROPE,AUS,NZL) | ||||
| 37 | 327729 | BATTERY BCL 1415 (EUROPE,AUS,NZL) | € 71.39 | |
| Internal Wire Ferrite Set Since 3.2012 For Europe | ||||
| 38 | 334857 | Internal Wire Ferrite Set Since 3.2012 For Europe | € 6.68 | |
| Nicht bestellbar | ||||
| 502 | 983006 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 503 | 332022 | Nicht bestellbar | ||
