Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki DS14DSDL'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

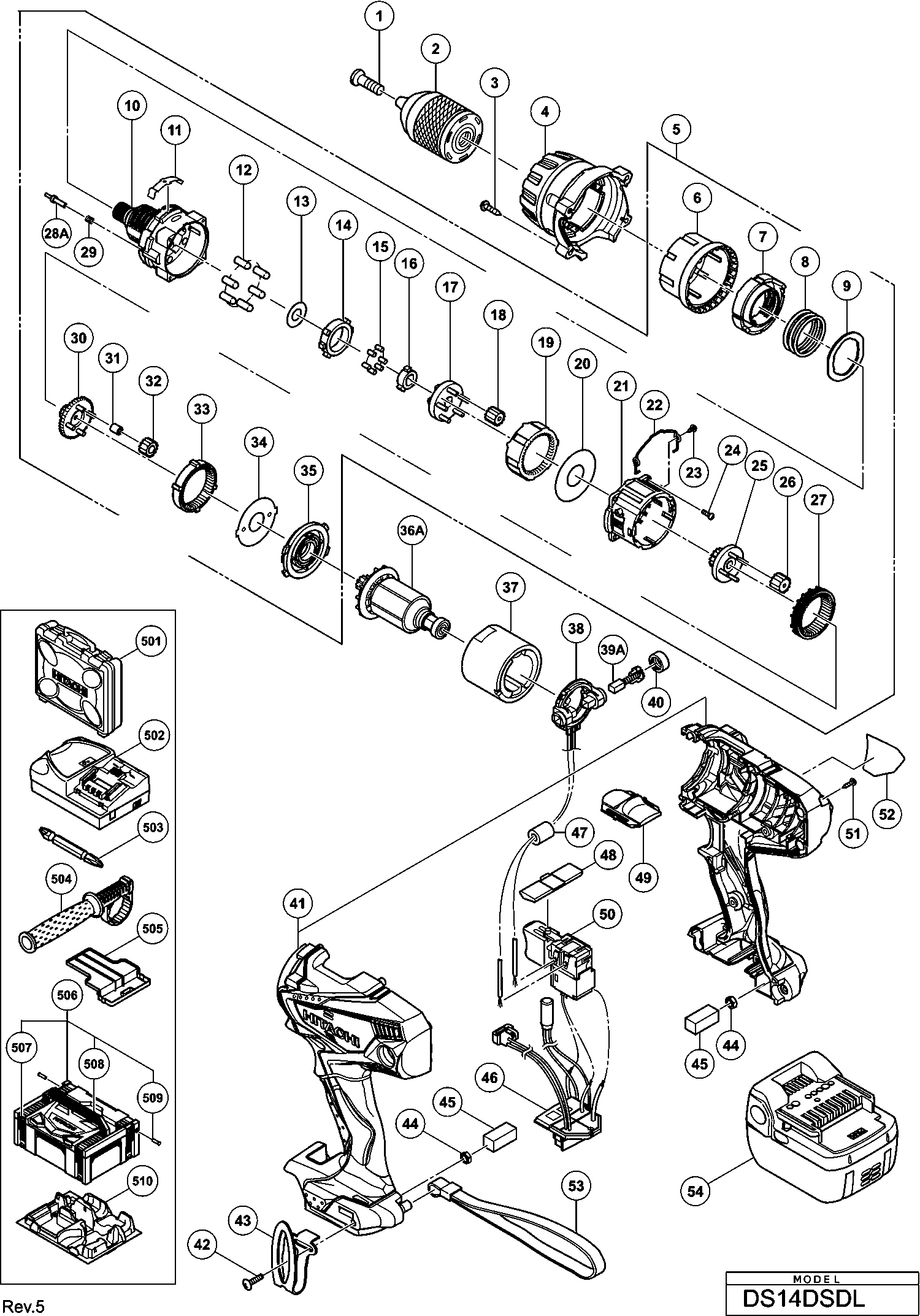

Zeichnungen der Hikoki DS14DSDL
Teileliste der Hikoki DS14DSDL
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *54 | 334419 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 330588 | |||
| SPEZIALSCHRAUBE M6 (LINKSGEWINDE) | ||||
| 1A | 330094 | 1.05 | 1.25 | |
| Bohrfutter | ||||
| 2 | 752065 | 52.50 | 62.48 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2A | 370890 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2B | 375222 | |||
| Gewindeschraube (m/sp. Scheibe) D3x20 (schwarz) | ||||
| 3 | 334473 | 1.20 | 1.43 | |
| Kappe | ||||
| 4 | 334429 | 19.11 | 22.74 | |
| Komplette Rutschkupplung | ||||
| 5 | 334430 | 115.91 | 137.94 | |
| Zifferblatt Halter (a) | ||||
| 6 | 334431 | 9.00 | 10.71 | |
| Kappenhalter | ||||
| 7 | 331881 | 1.73 | 2.05 | |
| Feder (a) Dh18vb | ||||
| 8 | 334432 | 3.45 | 4.11 | |
| Sicherungsring | ||||
| 9 | 334433 | 3.45 | 4.11 | |
| Vorderes Gehäuse | ||||
| 10 | 334434 | 73.29 | 87.21 | |
| Feder Db3dl | ||||
| 11 | 333516 | 1.80 | 2.14 | |
| Pin-Set (6 Stücke) | ||||
| 12 | 333539 | 8.10 | 9.64 | |
| Distanzscheibe G18u/ua/ub u.a. | ||||
| 13 | 331909 | 1.73 | 2.05 | |
| Ring, Halten | ||||
| 14 | 331903 | 7.35 | 8.75 | |
| Nadelrollensatz (6 Stk.) | ||||
| 15 | 331888 | 1.73 | 2.05 | |
| Schlossnocken | ||||
| 16 | 331904 | 1.73 | 2.05 | |
| Mitnehmer | ||||
| 17 | 333517 | 5.10 | 6.07 | |
| Zahnradset (C) (5 Stücke) | ||||
| 18 | 333518 | 3.45 | 4.11 | |
| Ringzahnrad Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18dv/ | ||||
| 19 | 333519 | 8.10 | 9.64 | |
| Distanzscheibe G18u/ua/ub u.a. | ||||
| 20 | 331892 | 1.73 | 2.05 | |
| Getriebegehaeuse | ||||
| 21 | 331893 | 3.45 | 4.11 | |
| Schiebearm Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/d | ||||
| 22 | 331894 | 1.73 | 2.05 | |
| Schrauben Set Ds18dsal | ||||
| 23 | 330579 | 1.88 | 2.23 | |
| Schrauben Set M3x12 (4 Stück) | ||||
| 24 | 320087 | 5.10 | 6.07 | |
| Ritzel (c) | ||||
| 25 | 331897 | 6.68 | 7.94 | |
| Getriebesatz (B) (4 Stücke) | ||||
| 26 | 333520 | 3.45 | 4.11 | |
| Gleit-ringzahnrad Ds14dvb/ds18dvb Dv12dv/dv14dv/d | ||||
| 27 | 333521 | 5.10 | 6.07 | |
| Stopper (a) | ||||
| 28 | 335296 | 1.80 | 2.14 | |
| Feder | ||||
| 29 | 333523 | 1.80 | 2.14 | |
| Ritzel (b) | ||||
| 30 | 333524 | 3.45 | 4.11 | |
| Nadellagersatz (4 Stücke) | ||||
| 31 | 331926 | 8.03 | 9.55 | |
| Getriebesatz (A) (4 Stücke) | ||||
| 32 | 334441 | 6.75 | 8.03 | |
| Erstes Ringzahnrad Ds14dvb/dv12dv Ds18dvb/dv14dv/ | ||||
| 33 | 334435 | 5.10 | 6.07 | |
| Unterlegscheibe (b) Ds14dmr | ||||
| 34 | 322988 | 1.50 | 1.78 | |
| Motorflansch Ds12dm | ||||
| 35 | 331902 | 1.73 | 2.05 | |
| Anker und Ritzel Satz 14.4v | ||||
| 36A | 360976 | 23.51 | 27.98 | |
| Magnet | ||||
| 37 | 334442 | 20.90 | 24.87 | |
| Bürstenblock Komplett Cl10sa Includ.23,24 | ||||
| 38 | 334436 | 11.55 | 13.74 | |
| Kohlenbürsten (paar) | ||||
| 39 | 999054 | 6.45 | 7.68 | |
| Kohlebürsten (2 Stück) | ||||
| 39A | 999101 | 2.70 | 3.21 | |
| Bürstenkappe Wr12dm/wh12dm | ||||
| 40 | 319918 | 3.30 | 3.93 | |
| Gehäuse | ||||
| 41 | 334439 | 17.19 | 20.45 | |
| Gehäuse | ||||
| 41B | 334439 | 17.19 | 20.45 | |
| Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr | ||||
| 42 | 327001 | 1.80 | 2.14 | |
| Haken | ||||
| 43 | 332824 | 4.58 | 5.44 | |
| Mutter M4 (schwarz) Wh18dbdl,wh14dbdl, Wr18dbdl, | ||||
| 44 | 327002 | 1.80 | 2.14 | |
| Dichtung | ||||
| 45 | 328644 | 1.80 | 2.14 | |
| Controller-Terminal-Set | ||||
| 46 | 334437 | 58.99 | 70.20 | |
| Eisenkern Ds14dmr | ||||
| 47 | 334443 | 2.10 | 2.50 | |
| Druckknopf | ||||
| 48 | 331907 | 1.13 | 1.34 | |
| Schalter Slide hoch/niedrig | ||||
| 49 | 334267 | 7.35 | 8.75 | |
| DC-Geschwindigkeitskontrollschalter | ||||
| 50 | 333640 | 16.65 | 19.81 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 51 | 313687 | 1.04 | 1.23 | |
| Trageriemen (schwarz) | ||||
| 53 | 306952 | 4.05 | 4.82 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 54 | 334419 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 337140 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 983006 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 331906 | |||
| Abdeckkappe für Batterie | ||||
| 505 | 329897 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 336471 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507 | 336472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 508 | 336473 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 509 | 336474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 510 | 336475 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 303709 | |||
