Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki DS14DVB'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

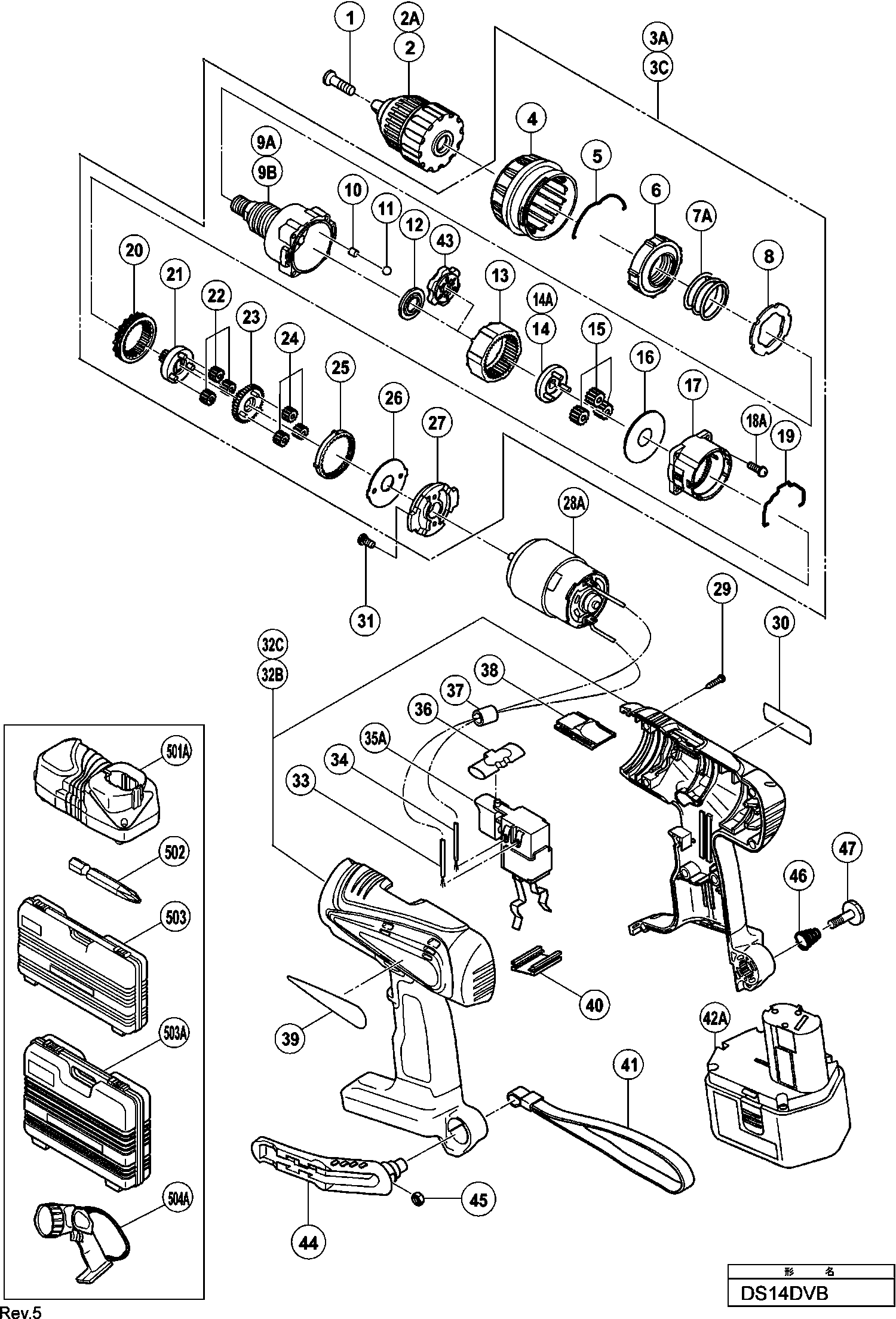

Zeichnungen der Hikoki DS14DVB
Teileliste der Hikoki DS14DVB
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Linksgewindeschraube M6x23/ds18dv Ds9dva/ds10dv2/ | ||||
| 1 | 311959 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 319766 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2A | 320684 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 3A | 323017 | -1.00 | -1.19 | |
| Getriebe kpl. Ds14dvb2 Includ.4-27 | ||||
| 3C | 323013 | 87.18 | 103.74 | |
| Kappe Ds14dvb/ds18dvb/ds9dvb Ds12dvb | ||||
| 4 | 319755 | 6.45 | 7.68 | |
| Federblech | ||||
| 5 | 319754 | 3.30 | 3.93 | |
| Innenring | ||||
| 6 | 319743 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 7A | 323015 | -1.00 | -1.19 | |
| Druckscheibe Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18dv | ||||
| 8 | 319741 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 9A | 323018 | -1.00 | -1.19 | |
| Vordergehäuse Ds14dvb2 | ||||
| 9B | 323014 | 26.40 | 31.42 | |
| Rolle Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/ds9dvf | ||||
| 10 | 319744 | 1.65 | 1.96 | |
| Stahlkugel D5 Ds9dva/ds10dv/dv2/ Ds12dva/ds13dv2/ | ||||
| 11 | 306936 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 12 | 319746 | -1.00 | -1.19 | |
| Ringzahnrad Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18dv/ | ||||
| 13 | 319745 | 3.30 | 3.93 | |
| Mitnehmer | ||||
| 14 | 319747 | 3.45 | 4.11 | |
| Mitnehmer | ||||
| 14A | 320929 | 3.30 | 3.93 | |
| Planetzahnrad(c) Satz (3st)dv18dv Ds14dvb/ds18dvb | ||||
| 15 | 319769 | 1.80 | 2.14 | |
| Scheibe (a) Ds9dva/ds10dv2/ds18dv Ds12dva/ds13dv2 | ||||
| 16 | 312704 | 1.95 | 2.32 | |
| Getriebegehaeuse | ||||
| 17 | 319748 | 3.30 | 3.93 | |
| Kreuzschlitzschrauben D3X12 (4 Stück) | ||||
| 18A | 324357 | 1.65 | 1.96 | |
| Schiebearm Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/d | ||||
| 19 | 319753 | 3.30 | 3.93 | |
| Gleit-ringzahnrad Ds14dvb/ds18dvb Dv12dv/dv14dv/d | ||||
| 20 | 319750 | 4.80 | 5.71 | |
| Ritzel (c) Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/d | ||||
| 21 | 319749 | 3.30 | 3.93 | |
| Planetzahnrad (b) Satz (3st) Ds14dvb/ds18dvb/dv12 | ||||
| 22 | 319768 | 1.65 | 1.96 | |
| Ritzel (b) Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/d | ||||
| 23 | 319751 | 3.30 | 3.93 | |
| Planetzahnrad (a) Satz (3st) Ds14dvb/ds18dvb/dv12 | ||||
| 24 | 319767 | 1.65 | 1.96 | |
| Erstes Ringzahnrad Ds14dvb/dv12dv Ds18dvb/dv14dv/ | ||||
| 25 | 319752 | 4.80 | 5.71 | |
| Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 26 | 312716 | 1.95 | 2.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 27 | 316955 | -1.00 | -1.19 | |
| Motor | ||||
| 28A | 320144 | 37.13 | 44.18 | |
| Schneidschraube D3x16 M.u.scheibe | ||||
| 29 | 991672 | 1.05 | 1.25 | |
| Maschinenschraube M4x6 Dv18dvf, Dv14dvf | ||||
| 31 | 317333 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32B | 322734 | -1.00 | -1.19 | |
| Gehäuse (a+b) (altes 319785) | ||||
| 32C | 322502 | 22.28 | 26.51 | |
| Verbinderkabel Dv14dv/ds9dvb Ds12dvb Till 2.2012 | ||||
| 33 | 320159 | 1.35 | 1.61 | |
| Verbinderkabel Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18 | ||||
| 33 | 319759 | 1.05 | 1.25 | |
| Verbinderkabel Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18 | ||||
| 34 | 319758 | 1.05 | 1.25 | |
| Gleichstromgeschwindigkeitsschalter (alt 319786) | ||||
| 35A | 320145 | 25.99 | 30.93 | |
| Druckknopf Ds14dvb/ds18dvb/dv24dv Dv12dv/dv14dv/d | ||||
| 36 | 319760 | 1.05 | 1.25 | |
| Ferrit-ring Ds14dvb/ds18dvb/ Cr24dv/dv24dv/dv12dv | ||||
| 37 | 318247 | 1.05 | 1.25 | |
| Schiebeknopf L/s Fdv9dva/ds14dvb Ds18dvb/dv12dv/d | ||||
| 38 | 318234 | 1.05 | 1.25 | |
| Halter | ||||
| 40 | 315141 | 1.20 | 1.43 | |
| Trageriemen (schwarz) | ||||
| 41 | 306952 | 4.05 | 4.82 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 42 | 318372 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 42A | 322883 | -1.00 | -1.19 | |
| SPERRRING | ||||
| 43 | 320928 | 10.20 | 12.14 | |
| Haken | ||||
| 44 | 320287 | 4.80 | 5.71 | |
| Mutter M5 | ||||
| 45 | 320288 | 1.65 | 1.96 | |
| Hakenspannfeder | ||||
| 46 | 319926 | 1.65 | 1.96 | |
| Spezialschraube (a) M5 | ||||
| 47 | 320881 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 318236 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 327727 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503A | 322611 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 873929 | -1.00 | -1.19 | |
