Hikoki DS14DVF3 Zeichnungen und Teile

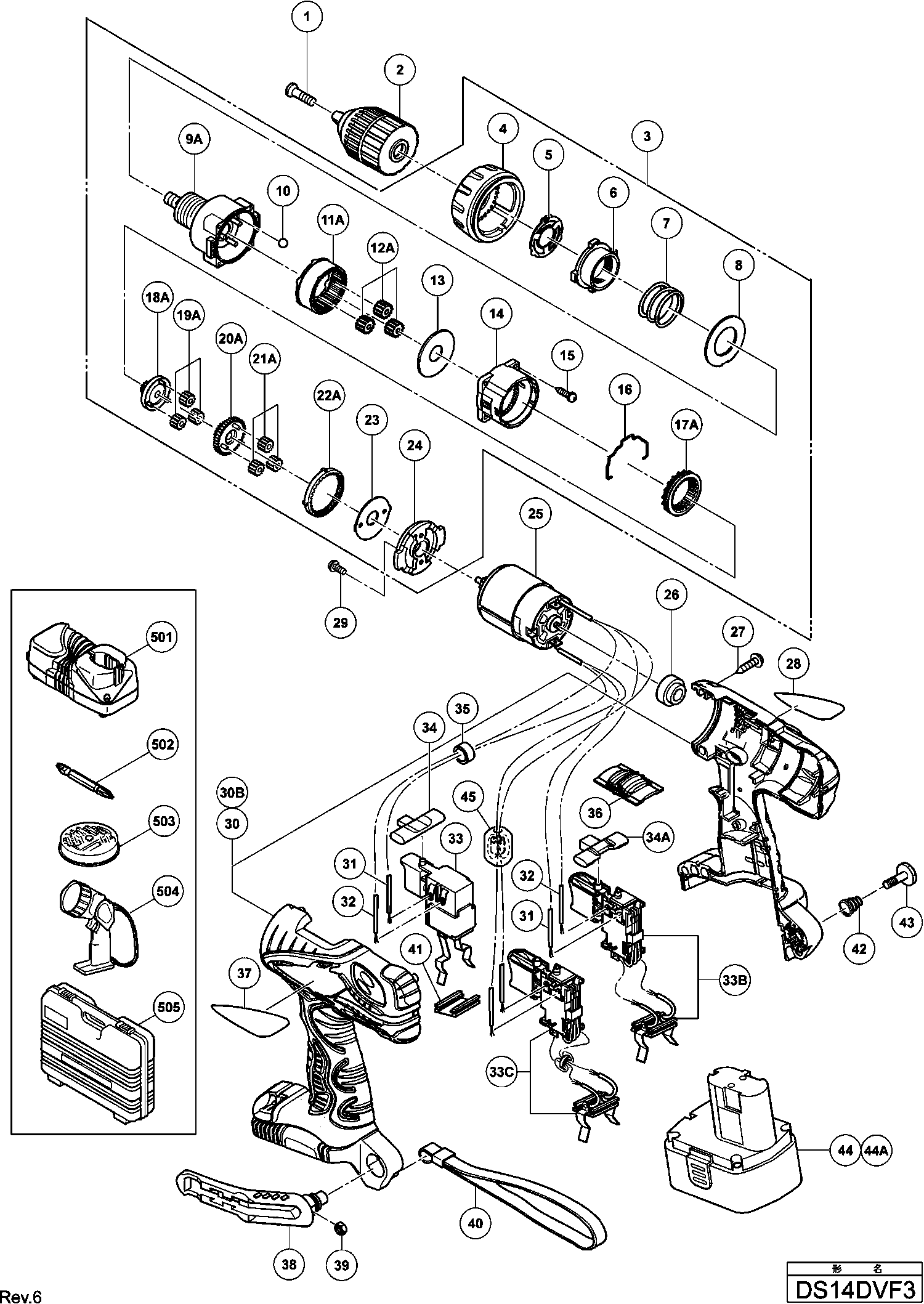

Auf dem Typenschild sollte die Typenbezeichnung DS14DVF3 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.Zeichnungen der HIKOKI DS14DVF3
Teileliste der Hikoki DS14DVF3
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Spezialschraube (b) M6x23 | ||||
| 1 | 324503 | Spezialschraube (b) M6x23 | € 1,60 | |
| Nicht bestellbar | ||||
| 2 | 322167 | Nicht bestellbar | ||
| SLIPKOPPELING KOMPLEET | ||||
| 3 | 324490 | SLIPKOPPELING KOMPLEET | € 82,12 | |
| Drehkupplung Ds9dvf3 | ||||
| 4 | 324114 | Drehkupplung Ds9dvf3 | € 6,24 | |
| Federblech | ||||
| 5 | 324108 | Federblech | € 4,65 | |
| Mutter Ds9dvf3 | ||||
| 6 | 324109 | Mutter Ds9dvf3 | € 3,19 | |
| Feder Ds9dvf3 | ||||
| 7 | 324110 | Feder Ds9dvf3 | € 3,19 | |
| Unterlegscheibe (d) Ds9dvf3 | ||||
| 8 | 324347 | Unterlegscheibe (d) Ds9dvf3 | € 3,19 | |
| Front Case | ||||
| 9A | 333314 | Front Case | € 16,24 | |
| Stahlkugel D5 Ds9dva/ds10dv/dv2/ Ds12dva/ds13dv2/ | ||||
| 10 | 306936 | Stahlkugel D5 Ds9dva/ds10dv/dv2/ Ds12dva/ds13dv2/ | € 1,02 | |
| RINGTANDWIEL | ||||
| 11A | 332027 | RINGTANDWIEL | € 4,86 | |
| Planet Gear (c) Set (3 Pcs.) | ||||
| 12A | 332028 | Planet Gear (c) Set (3 Pcs.) | € 3,27 | |
| Unterlegscheibe (a) Ds9dvf3 | ||||
| 13 | 324349 | Unterlegscheibe (a) Ds9dvf3 | € 3,19 | |
| TANDWIELHUIS | ||||
| 14 | 324501 | TANDWIELHUIS | € 4,65 | |
| KRUISKOPSCHROEVEN D3X12 (4 STUKS) | ||||
| 15 | 324357 | KRUISKOPSCHROEVEN D3X12 (4 STUKS) | € 1,60 | |
| Schiebearm Ds9dvf3 | ||||
| 16 | 324115 | Schiebearm Ds9dvf3 | € 3,19 | |
| Slide Ring Gear | ||||
| 17A | 332030 | Slide Ring Gear | € 6,46 | |
| TANDWIEL (C) | ||||
| 18A | 332029 | TANDWIEL (C) | € 3,27 | |
| Planet Gear (b) Set (3 Pcs.) | ||||
| 19A | 332031 | Planet Gear (b) Set (3 Pcs.) | € 1,67 | |
| TANDWIEL (B) | ||||
| 20A | 332032 | TANDWIEL (B) | € 3,27 | |
| Planet Gear (a) Set (3 Pcs.) | ||||
| 21A | 332034 | Planet Gear (a) Set (3 Pcs.) | € 3,27 | |
| EERSTE RINGTANDWIEL | ||||
| 22A | 332033 | EERSTE RINGTANDWIEL | € 3,27 | |
| Unterlegscheibe (b) Ds9dvf3 | ||||
| 23 | 324355 | Unterlegscheibe (b) Ds9dvf3 | € 3,19 | |
| Motorflansch Ds14dvf3 | ||||
| 24 | 324495 | Motorflansch Ds14dvf3 | € 4,65 | |
| Motor kpl. Ds14dvf3 | ||||
| 25 | 324483 | Motor kpl. Ds14dvf3 | € 23,96 | |
| Distanzring (1) | ||||
| 26 | 324485 | Distanzring (1) | € 1,02 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 27 | 313687 | Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | € 1,00 | |
| Maschinenschraube M4x6 Dv18dvf, Dv14dvf | ||||
| 29 | 317333 | Maschinenschraube M4x6 Dv18dvf, Dv14dvf | € 1,45 | |
| Gehäuse A+b Set Ds14dvf3 Till 12.2007 | ||||
| 30 | 324482 | Gehäuse A+b Set Ds14dvf3 Till 12.2007 | € 20,23 | |
| Nicht mehr lieferbar | ||||
| 30B | 329178 | Nicht mehr lieferbar | ||
| BEDRADING | ||||
| 31 | 324484 | BEDRADING | € 1,02 | |
| INTERNE BEDRADING ROOD 140L | ||||
| 32 | 324499 | INTERNE BEDRADING ROOD 140L | € 1,02 | |
| Schalter Ds14dvf3 Till 12.2007 | ||||
| 33 | 324498 | Schalter Ds14dvf3 Till 12.2007 | € 24,49 | |
| Sw Terminal Set Since 1.2008 Except For Europe | ||||
| 33B | 332807 | Sw Terminal Set Since 1.2008 Except For Europe | € 31,28 | |
| SW TERMINAL SET NEW | ||||
| 33C | 334887 | SW TERMINAL SET NEW | € 31,28 | |
| Druckknopf Ds9dvf3 Till 12.2007 | ||||
| 34 | 324117 | Druckknopf Ds9dvf3 Till 12.2007 | € 1,02 | |
| Druckknopf Dv14dvf3 Since 01.2008 | ||||
| 34A | 329181 | Druckknopf Dv14dvf3 Since 01.2008 | € 1,02 | |
| Eisenkern Ds14dmr | ||||
| 35 | 323229 | Eisenkern Ds14dmr | € 1,31 | |
| Umschaltknopf Ds9dvf3 | ||||
| 36 | 324116 | Umschaltknopf Ds9dvf3 | € 1,02 | |
| Haken | ||||
| 38 | 320287 | Haken | € 4,65 | |
| Mutter M5 | ||||
| 39 | 320288 | Mutter M5 | € 1,60 | |
| Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv | ||||
| 40 | 306952 | Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv | € 3,92 | |
| Halter | ||||
| 41 | 315141 | Halter | € 1,16 | |
| HAAKVEER | ||||
| 42 | 319926 | HAAKVEER | € 1,60 | |
| Spezial Schraube (a) M5 (wr14dm,ds14d..,ds18d..,w | ||||
| 43 | 320881 | Spezial Schraube (a) M5 (wr14dm,ds14d..,ds18d..,w | € 1,60 | |
| Nicht bestellbar | ||||
| 44 | 322633 | Nicht bestellbar | ||
| BATTERY BCC 1415 (EUROPE,AUS,NZL) | ||||
| 44A | 333159 | BATTERY BCC 1415 (EUROPE,AUS,NZL) | € 78,65 | |
| INTERNAL WIRE FERRITE SET | ||||
| 45 | 334864 | INTERNAL WIRE FERRITE SET | € 7,11 | |
| Nicht bestellbar | ||||
| 502 | 983006 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 505 | 324502 | Nicht bestellbar | ||
