Hikoki DS18DBL2 Zeichnungen und Teile
Genaue Typennummer:
DS18DBL2
DS18DBL2

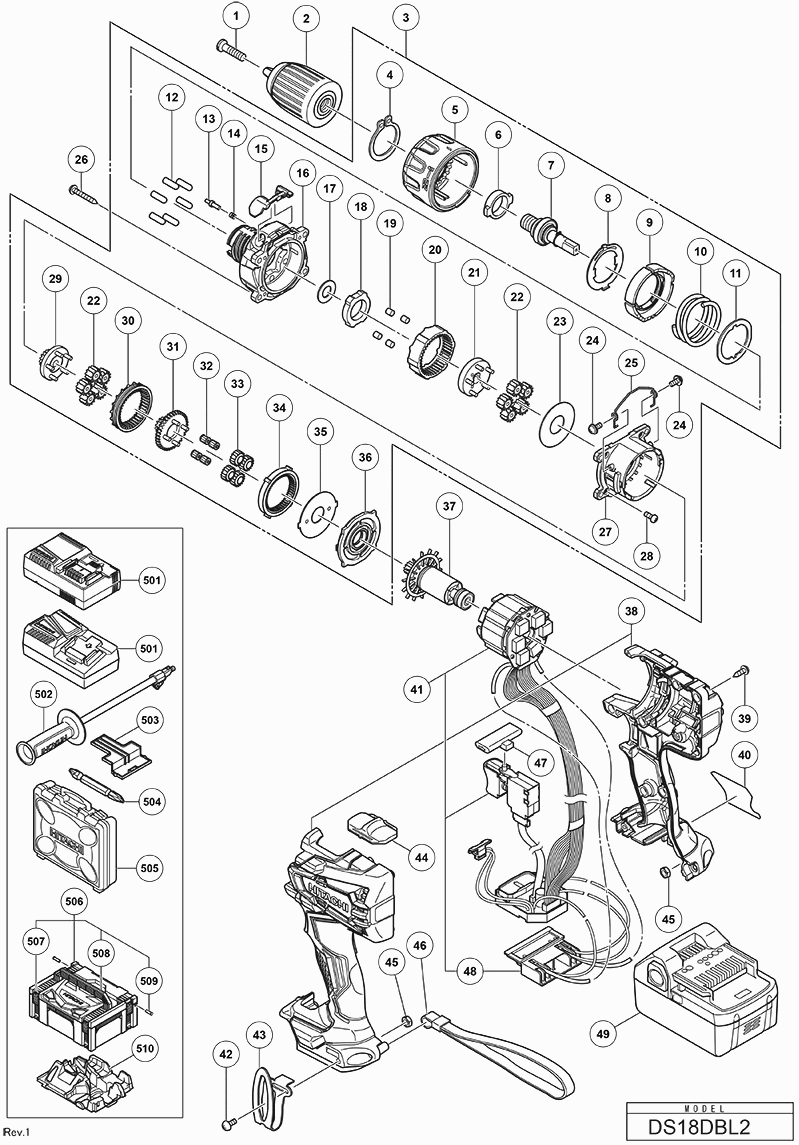

Zeichnungen der HIKOKI DS18DBL2
Teileliste der HIKOKI DS18DBL2
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Nicht mehr lieferbar | ||||
| 1 | 995344 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 1A | 370909 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 2 | 339721 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 2A | 339723 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 3 | 339738 | Nicht mehr lieferbar | ||
| Gear Box Ass'y Ds14/18dbl2 Since 10.2016 (old 3397 | ||||
| 3A | 371792 | Gear Box Ass'y Ds14/18dbl2 Since 10.2016 (old 3397 | € 101.95 | |
| Retaining Ring For D30 Shaft | ||||
| 4 | 339736 | Retaining Ring For D30 Shaft | € 0.96 | |
| Instelring | ||||
| 5 | 339740 | Instelring | € 11.14 | |
| Metal | ||||
| 6 | 339741 | Metal | € 2.09 | |
| Gelenkwelle (a) | ||||
| 7 | 339743 | Gelenkwelle (a) | € 17.86 | |
| Federblech | ||||
| 8 | 339744 | Federblech | € 1.39 | |
| Mutter (1) | ||||
| 9 | 339745 | Mutter (1) | € 1.81 | |
| Feder (1) | ||||
| 10 | 339746 | Feder (1) | € 1.81 | |
| Druk Plaat | ||||
| 11 | 339747 | Druk Plaat | € 1.53 | |
| Pin Set (6 St) | ||||
| 12 | 333539 | Pin Set (6 St) | € 7.52 | |
| Stopper | ||||
| 13 | 339748 | Stopper | € 1.39 | |
| Feder | ||||
| 14 | 331886 | Feder | € 1.60 | |
| Rubber Beschermkapje | ||||
| 15 | 339749 | Rubber Beschermkapje | € 2.51 | |
| Sleeve Cap | ||||
| 15A | 371795 | Sleeve Cap | € 1.67 | |
| Nicht mehr lieferbar | ||||
| 16 | 339751 | Nicht mehr lieferbar | ||
| Front Case (old 339751) | ||||
| 16A | 371794 | Front Case (old 339751) | € 33.05 | |
| Unterlegscheibe (b) Dv14dsl | ||||
| 17 | 328717 | Unterlegscheibe (b) Dv14dsl | € 1.67 | |
| Ring (b) | ||||
| 17 | 337411 | Ring (b) | € 0.96 | |
| Lock Ring | ||||
| 18 | 339752 | Lock Ring | € 6.40 | |
| Rolle Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/ds9dvf | ||||
| 19 | 319744 | Rolle Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/ds9dvf | € 1.53 | |
| Ring Gear | ||||
| 20 | 339753 | Ring Gear | € 4.87 | |
| Carrier | ||||
| 21 | 339754 | Carrier | € 5.99 | |
| Planet Gear (b) Set | ||||
| 22 | 339774 | Planet Gear (b) Set | € 3.20 | |
| Ring (a) | ||||
| 23 | 331892 | Ring (a) | € 1.60 | |
| Kruiskopschroeven D2 (2 Stuks) | ||||
| 24 | 331895 | Kruiskopschroeven D2 (2 Stuks) | € 1.60 | |
| Shift Arm | ||||
| 25 | 339755 | Shift Arm | € 1.25 | |
| Schneidschraube D4x30 M.flansch (schwarz) | ||||
| 26 | 305490 | Schneidschraube D4x30 M.flansch (schwarz) | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 27 | 339756 | Nicht mehr lieferbar | ||
| Schraube Set M3x12 (4stk) Dv12dv/dv14dv | ||||
| 28 | 320087 | Schraube Set M3x12 (4stk) Dv12dv/dv14dv | € 4.73 | |
| Pinion (c) | ||||
| 29 | 339757 | Pinion (c) | € 4.45 | |
| Slide Ring Gear | ||||
| 30 | 339758 | Slide Ring Gear | € 5.01 | |
| Pinion (b) | ||||
| 31 | 339759 | Pinion (b) | € 4.45 | |
| Naaldlager Set (4 Stuks) | ||||
| 32 | 331926 | Naaldlager Set (4 Stuks) | € 7.45 | |
| Tandwielset (a) (4 Stuks) | ||||
| 33 | 334441 | Tandwielset (a) (4 Stuks) | € 6.26 | |
| First Ring Gear | ||||
| 34 | 339760 | First Ring Gear | € 3.76 | |
| Washer (b) | ||||
| 35 | 339761 | Washer (b) | € 0.96 | |
| Motor Spacer | ||||
| 36 | 339762 | Motor Spacer | € 1.39 | |
| Rotor Pinion Set | ||||
| 37 | 339763 | Rotor Pinion Set | € 56.78 | |
| Nicht mehr lieferbar | ||||
| 38 | 339765 | Nicht mehr lieferbar | ||
| Housing Set (a+b) (old 339765) | ||||
| 38B | 370831 | Housing Set (a+b) (old 339765) | € 12.76 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 39 | 313687 | Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 41 | 339766 | Nicht mehr lieferbar | ||
| Bedrading+schakelaar | ||||
| 41A | 370832 | Bedrading+schakelaar | € 101.44 | |
| Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr | ||||
| 42 | 327001 | Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr | € 1.67 | |
| Haken | ||||
| 43 | 332824 | Haken | € 4.25 | |
| WISSELSCHUIF HOOG/LAAG | ||||
| 44 | 334267 | WISSELSCHUIF HOOG/LAAG | € 6.82 | |
| Mutter M4 (schwarz) Wh18dbdl,wh14dbdl, Wr18dbdl, | ||||
| 45 | 327002 | Mutter M4 (schwarz) Wh18dbdl,wh14dbdl, Wr18dbdl, | € 1.67 | |
| Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv | ||||
| 46 | 306952 | Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv | € 3.76 | |
| Pushing Button | ||||
| 47 | 339768 | Pushing Button | € 0.96 | |
| Battery Terminal | ||||
| 48 | 339769 | Battery Terminal | € 2.78 | |
| Nicht mehr lieferbar | ||||
| 49 | 330068 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 49 | 335790 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 49 | 336265 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 49 | 336690 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 49 | 338891 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 49 | 339190 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 49 | 370739 | Nicht mehr lieferbar | ||
| Schalter | ||||
| 55 | 370151 | Schalter | € 17.61 | |
| Bedrading+schakelaar (oud 339765+339766) | ||||
| 56 | 370836 | Bedrading+schakelaar (oud 339765+339766) | € 120.45 | |
| Sleeve Nut M8 | ||||
| 57 | 371796 | Sleeve Nut M8 | € 2.51 | |
| Gear Box Ass'y Ds18dbl2/dbxl Till 9.2016 (old 3397 | ||||
| 58 | 371784 | Gear Box Ass'y Ds18dbl2/dbxl Till 9.2016 (old 3397 | € 101.95 | |
| Zij Handgreep Ds18dbl2/dbxl (oud 339770) | ||||
| 59 | 371788 | Zij Handgreep Ds18dbl2/dbxl (oud 339770) | € 42.75 | |
| Nicht mehr lieferbar | ||||
| 502 | 339770 | Nicht mehr lieferbar | ||
| Side Handle Ds/dv/18dbl2/dbxl Since 10.2016 (old 3 | ||||
| 502A | 371797 | Side Handle Ds/dv/18dbl2/dbxl Since 10.2016 (old 3 | € 14.04 | |
| Beschermkapje Voor Batterij | ||||
| 503 | 329897 | Beschermkapje Voor Batterij | € 1.67 | |
| Nicht mehr lieferbar | ||||
| 504 | 983006 | Nicht mehr lieferbar | ||
| KUNSTSTOF KOFFER | ||||
| 505 | 339778 | KUNSTSTOF KOFFER | € 35.22 | |
| Nicht mehr lieferbar | ||||
| 506 | 336471 | Nicht mehr lieferbar | ||
| AFSLUITING KOFFER | ||||
| 507 | 336472 | AFSLUITING KOFFER | € 1.04 | |
| HANDGREEP | ||||
| 508 | 336473 | HANDGREEP | € 6.61 | |
| SCHARNIERPIN | ||||
| 509 | 336474 | SCHARNIERPIN | € 0.96 | |
| INLEG VOOR HSC II DS14/18DBL2 DV14/18DBL2 | ||||
| 510 | 339776 | INLEG VOOR HSC II DS14/18DBL2 DV14/18DBL2 | € 9.33 | |
| GLEUFBIT 3MM 70L | ||||
| 601 | 955657 | GLEUFBIT 3MM 70L | € 8.49 | |
| Nicht mehr lieferbar | ||||
| 602 | 955659 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 603 | 955674 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 604 | 983004 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 605 | 983011 | Nicht mehr lieferbar | ||
| DIEPTEAANSLAG | ||||
| 606 | 303709 | DIEPTEAANSLAG | € 1.25 | |
| Nicht mehr lieferbar | ||||
| 607 | 306927 | Nicht mehr lieferbar | ||
| SCREW SET M4 | ||||
| 608 | 370651 | SCREW SET M4 | € 3.76 | |
