Hikoki DS18DBXL Zeichnungen und Teile

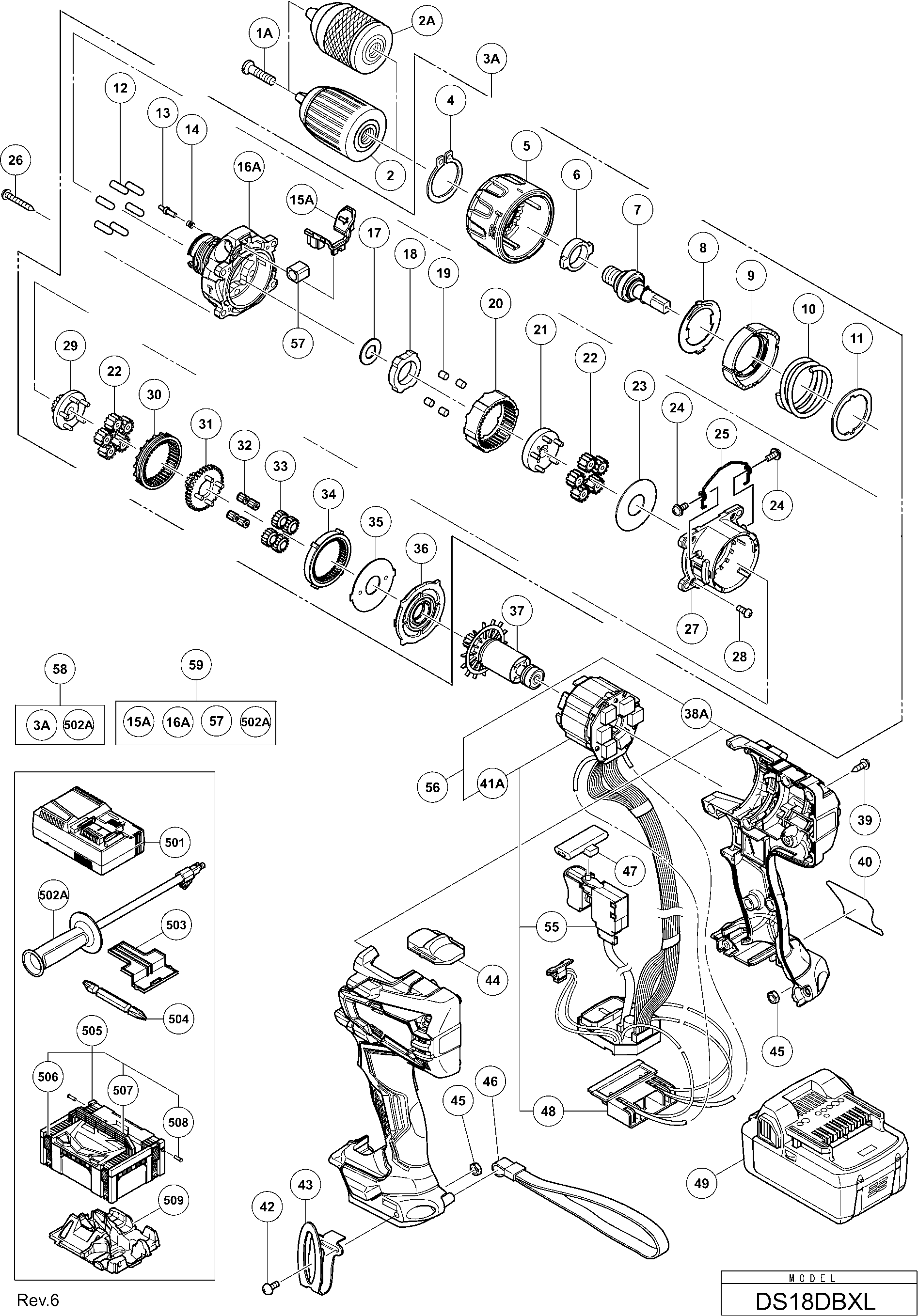

Auf dem Typenschild sollte die Typenbezeichnung DS18DBXL stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.Zeichnungen der HIKOKI DS18DBXL
Teileliste der Hikoki DS18DBXL
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Nicht mehr lieferbar | ||||
| 1A | 370909 | Nicht mehr lieferbar | ||
| Nicht bestellbar | ||||
| 2A | 339723 | Nicht bestellbar | ||
| Gear Box Ass'y Includ.4-14,15a,16a,17-36,57 | ||||
| 3A | 371792 | Gear Box Ass'y Includ.4-14,15a,16a,17-36,57 | € 106.35 | |
| Retaining Ring For D30 Shaft | ||||
| 4 | 339736 | Retaining Ring For D30 Shaft | € 1.00 | |
| Clutch Dial | ||||
| 5 | 339740 | Clutch Dial | € 11.62 | |
| Metal | ||||
| 6 | 339741 | Metal | € 2.18 | |
| Gelenkwelle (a) | ||||
| 7 | 339743 | Gelenkwelle (a) | € 18.63 | |
| Federblech | ||||
| 8 | 339744 | Federblech | € 1.45 | |
| Mutter (1) | ||||
| 9 | 339745 | Mutter (1) | € 1.89 | |
| Feder (1) | ||||
| 10 | 339746 | Feder (1) | € 1.89 | |
| Thrust Plate | ||||
| 11 | 339747 | Thrust Plate | € 1.60 | |
| Pin Set (6 Pcs.) | ||||
| 12 | 333539 | Pin Set (6 Pcs.) | € 7.84 | |
| Stopper | ||||
| 13 | 339748 | Stopper | € 1.45 | |
| Feder | ||||
| 14 | 331886 | Feder | € 1.67 | |
| Sleeve Cap Since 10.2016 | ||||
| 15A | 371795 | Sleeve Cap Since 10.2016 | € 1.74 | |
| Front Case Since 10.2016 | ||||
| 16A | 371794 | Front Case Since 10.2016 | € 34.47 | |
| Unterlegscheibe (b) Dv14dsl | ||||
| 17 | 328717 | Unterlegscheibe (b) Dv14dsl | € 1.74 | |
| Lock Ring | ||||
| 18 | 339752 | Lock Ring | € 6.68 | |
| Rolle Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/ds9dvf | ||||
| 19 | 319744 | Rolle Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/ds9dvf | € 1.60 | |
| Ring Gear | ||||
| 20 | 339753 | Ring Gear | € 5.08 | |
| Carrier | ||||
| 21 | 339754 | Carrier | € 6.24 | |
| Planet Gear (b) Set (5 Pcs.) | ||||
| 22 | 339774 | Planet Gear (b) Set (5 Pcs.) | € 3.34 | |
| Washer (a) | ||||
| 23 | 331892 | Washer (a) | € 1.67 | |
| Screw Set D2 (2 Pcs.) | ||||
| 24 | 331895 | Screw Set D2 (2 Pcs.) | € 1.67 | |
| Shift Arm | ||||
| 25 | 339755 | Shift Arm | € 1.31 | |
| Schneidschraube D4x30 M.flansch (schwarz) | ||||
| 26 | 305490 | Schneidschraube D4x30 M.flansch (schwarz) | € 1.00 | |
| Nicht bestellbar | ||||
| 27 | 339756 | Nicht bestellbar | ||
| Schraube Set M3x12 (4stk) Dv12dv/dv14dv | ||||
| 28 | 320087 | Schraube Set M3x12 (4stk) Dv12dv/dv14dv | € 4.94 | |
| Pinion (c) | ||||
| 29 | 339757 | Pinion (c) | € 4.65 | |
| Slide Ring Gear | ||||
| 30 | 339758 | Slide Ring Gear | € 5.23 | |
| Pinion (b) | ||||
| 31 | 339759 | Pinion (b) | € 4.65 | |
| Needle Bearing Set (4 Pcs.) | ||||
| 32 | 331926 | Needle Bearing Set (4 Pcs.) | € 7.77 | |
| Planet Gear (a) Set (4 Pcs.) | ||||
| 33 | 334441 | Planet Gear (a) Set (4 Pcs.) | € 6.53 | |
| First Ring Gear | ||||
| 34 | 339760 | First Ring Gear | € 3.92 | |
| Washer (b) | ||||
| 35 | 339761 | Washer (b) | € 1.00 | |
| Motor Spacer | ||||
| 36 | 339762 | Motor Spacer | € 1.45 | |
| Rotor Pinion Set | ||||
| 37 | 339763 | Rotor Pinion Set | € 59.23 | |
| Housing (a).(b) Set | ||||
| 38B | 370831 | Housing (a).(b) Set | € 13.31 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 39 | 313687 | Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | € 1.00 | |
| Wiring Ass'y Includ.53,55 | ||||
| 41A | 370832 | Wiring Ass'y Includ.53,55 | € 105.81 | |
| Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr | ||||
| 42 | 327001 | Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr | € 1.74 | |
| Haken | ||||
| 43 | 332824 | Haken | € 4.43 | |
| WISSELSCHUIF HOOG/LAAG | ||||
| 44 | 334267 | WISSELSCHUIF HOOG/LAAG | € 7.11 | |
| Mutter M4 (schwarz) Wh18dbdl,wh14dbdl, Wr18dbdl, | ||||
| 45 | 327002 | Mutter M4 (schwarz) Wh18dbdl,wh14dbdl, Wr18dbdl, | € 1.74 | |
| Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv | ||||
| 46 | 306952 | Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv | € 3.92 | |
| Pushing Button | ||||
| 47 | 339768 | Pushing Button | € 1.00 | |
| Battery Terminal | ||||
| 48 | 339769 | Battery Terminal | € 2.90 | |
| Nicht bestellbar | ||||
| 49 | 338891 | Nicht bestellbar | ||
| Schalter | ||||
| 55 | 370151 | Schalter | € 18.37 | |
| Wiring Ass'y Set Includ.43a,46a Till 6.2016 | ||||
| 56 | 370836 | Wiring Ass'y Set Includ.43a,46a Till 6.2016 | € 125.65 | |
| Sleeve Nut M8 Since 10.2016 | ||||
| 57 | 371796 | Sleeve Nut M8 Since 10.2016 | € 2.61 | |
| Gear Box Set Includ.3a,502a Till 9.2016 | ||||
| 58 | 371784 | Gear Box Set Includ.3a,502a Till 9.2016 | € 106.35 | |
| Side Handle Set Includ.15a,16a,57,502a Till 9.201 | ||||
| 59 | 371788 | Side Handle Set Includ.15a,16a,57,502a Till 9.201 | € 44.59 | |
| Side Handle Since 10.2016 | ||||
| 502A | 371797 | Side Handle Since 10.2016 | € 14.64 | |
| Battery Cover | ||||
| 503 | 329897 | Battery Cover | € 1.74 | |
| Nicht bestellbar | ||||
| 504 | 983006 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 505 | 336471 | Nicht bestellbar | ||
| AFSLUITING KOFFER | ||||
| 506 | 336472 | AFSLUITING KOFFER | € 1.09 | |
| HANDGREEP | ||||
| 507 | 336473 | HANDGREEP | € 6.90 | |
| SCHARNIERPIN | ||||
| 508 | 336474 | SCHARNIERPIN | € 1.00 | |
| INLEG VOOR HSC II DS14/18DBL2 DV14/18DBL2 | ||||
| 509 | 339776 | INLEG VOOR HSC II DS14/18DBL2 DV14/18DBL2 | € 9.73 | |
| GLEUFBIT 3MM 70L | ||||
| 601 | 955657 | GLEUFBIT 3MM 70L | € 8.86 | |
| Nicht bestellbar | ||||
| 602 | 955659 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 603 | 955674 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 604 | 983004 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 605 | 983011 | Nicht bestellbar | ||
| DIEPTEAANSLAG | ||||
| 606 | 303709 | DIEPTEAANSLAG | € 1.31 | |
| Nicht bestellbar | ||||
| 607 | 306927 | Nicht bestellbar | ||
| SCREW SET M4 | ||||
| 608 | 370651 | SCREW SET M4 | € 3.92 | |
