Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki DS18DMR'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki DS18DMR

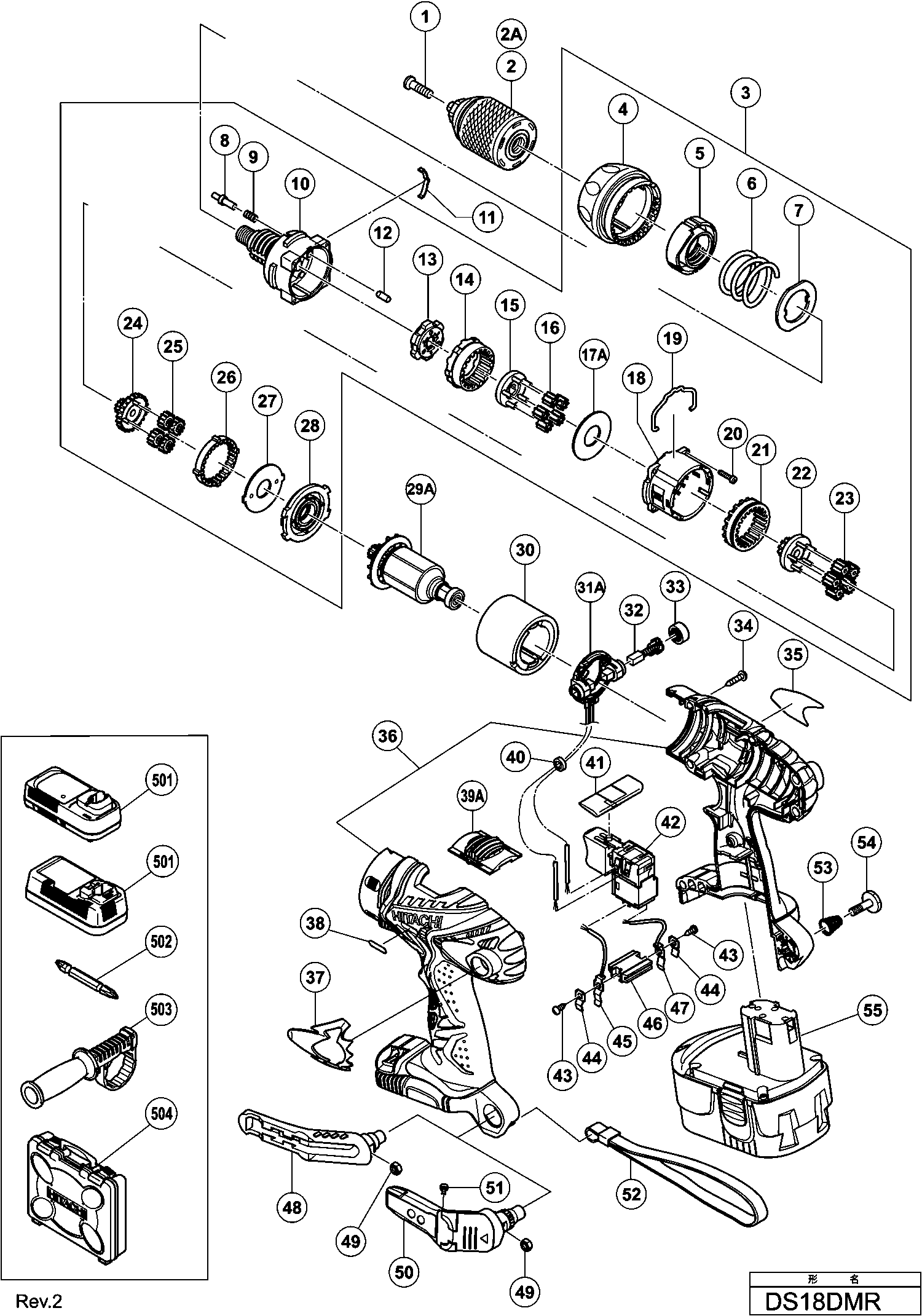

Teilezeichnung 1

Teileliste der Hikoki DS18DMR

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Linksgewindeschraube M6x23/ds18dv Ds9dva/ds10dv2/
1 311959 1.50 1.78

Nicht mehr lieferbar
2A 323898

Slipkoppeling Compleet
3 322969 42.08 50.07

Voorkap
4 322991 15.81 18.82

Veerhouder
5 322974 3.00 3.57

Feder
6 323228 3.30 3.93

Sicherungsring
7 322973 1.65 1.96

Nicht mehr lieferbar
8 322972

Feder
9 322971 1.65 1.96

Voorhuis + As
10 322970 40.84 48.60

Federblech
11 323231 1.65 1.96

Pin Set (6 St)
12 322975 19.94 23.73

Lock Ring
13 322976 10.20 12.14

Tandwielring
14 322977 7.05 8.39

Mitnehmer
15 322978 3.30 3.93

TANDWIELSET (C) (5 STUKS)
16 322979 4.35 5.18

Ring
17A 322980 1.65 1.96

Getriebegehaeuse
18 322981 4.80 5.71

Schuifarm
19 322990 1.65 1.96

Schneidschraube D3x12 (satz 3st)
20 315817 6.45 7.68

Sliptandring
21 322983 6.45 7.68

Tandwiel (c)
22 322982 6.45 7.68

Tandwielset (b) (5 Stuks)
23 322984 4.80 5.71

Pinion (b)
24 322985 4.80 5.71

Tandwielset (a) (4 Stuks)
25 322987 3.30 3.93

Eerste Ringtandwiel
26 322986 4.80 5.71

Unterlegscheibe (b) Ds14dmr
27 322988 1.50 1.78

Motor Spacer
28 322989 3.30 3.93

Armature & Pinion Set 18v (old 360930)
29A 360975 23.51 27.98

Magnet
30 322996 10.80 12.85

Koolborstelblok (oud 322993)
31A 338733 11.70 13.92

Kohlenbürsten (paar)
32 999054 6.45 7.68

Bürstenkappe Wr12dm/wh12dm
33 319918 3.30 3.93

Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d
34 313687 1.04 1.23

Behuizing Compleet (a+b)
36 322998 16.78 19.96

Plaat (a)
37 322999 3.75 4.46

Wisselschuif
39A 324137 2.10 2.50

Eisenkern Ds14dmr
40 323229 1.35 1.61

Nicht mehr lieferbar
41 322997

Schakelaar Regel-electronic (old 322994)
42 333640 16.65 19.81

Schraube
43 958715 1.04 1.23

Haltefeder P20da/wh8d/dc
44 996118 2.55 3.03

Verbinderkabel Ds14dmr
45 323003 1.05 1.25

Kontakthalter Ds14dmr
46 320997 1.20 1.43

Verbinderkabel Ds14dmr
47 322995 1.05 1.25

Haken
48 320287 4.80 5.71

Mutter M5
49 320288 1.65 1.96

Haken
50 321918 17.60 20.94

Schraube D2x6
51 321672 1.65 1.96

Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv
52 306952 4.05 4.82

HAAKVEER
53 319926 1.65 1.96

Spezial Schraube (a) M5 (wr14dm,ds14d..,ds18d..,w
54 320881 1.65 1.96

Nicht mehr lieferbar
55 322876

Nicht mehr lieferbar
502 983006

Nicht mehr lieferbar
503 323001
