Hikoki DS18DSL Zeichnungen und Teile
Genaue Typennummer:
DS18DSL
DS18DSL

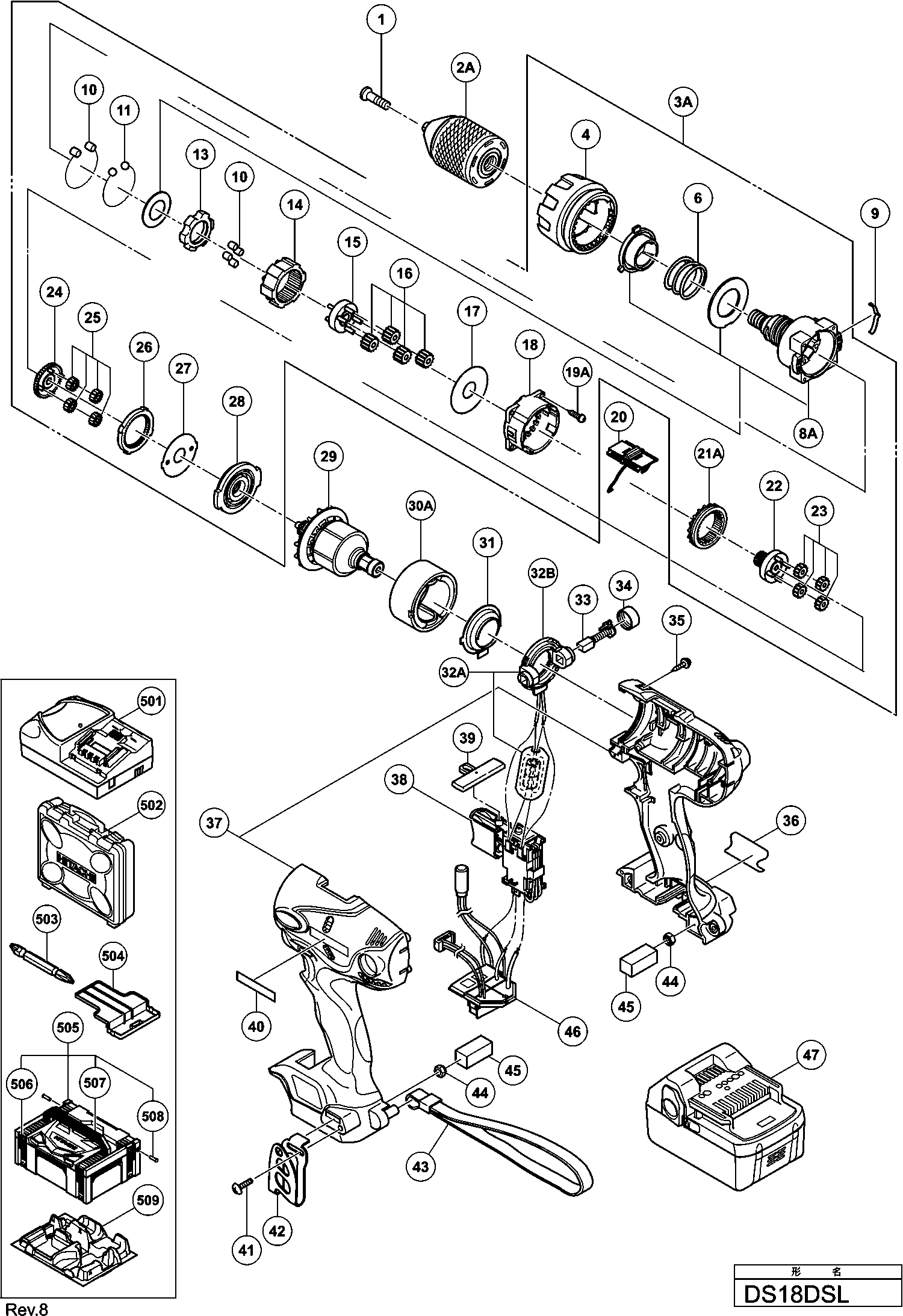

Zeichnungen der HIKOKI DS18DSL
Teileliste der HIKOKI DS18DSL
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Linksgewindeschraube M6x23/ds18dv Ds9dva/ds10dv2/ | ||||
| 1 | 311959 | Linksgewindeschraube M6x23/ds18dv Ds9dva/ds10dv2/ | € 1.39 | |
| SPECIALE SCHROEF M6 (LINKSE DRAAD) | ||||
| 1 | 330094 | SPECIALE SCHROEF M6 (LINKSE DRAAD) | € 0.97 | |
| Nicht mehr lieferbar | ||||
| 2 | 320684 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 2A | 335451 | Nicht mehr lieferbar | ||
| Getriebegehäuse Includ.4-8a,10-19,21a-28 | ||||
| 3 | 331367 | Getriebegehäuse Includ.4-8a,10-19,21a-28 | € 63.16 | |
| Drehkupplung Ds14dsl | ||||
| 4 | 329089 | Drehkupplung Ds14dsl | € 7.52 | |
| Feder Ds9dm | ||||
| 6 | 320757 | Feder Ds9dm | € 3.06 | |
| Vordergehäuse | ||||
| 8A | 331366 | Vordergehäuse | € 34.58 | |
| Federblech | ||||
| 9 | 320773 | Federblech | € 1.53 | |
| Rolle Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/ds9dvf | ||||
| 10 | 319744 | Rolle Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/ds9dvf | € 1.53 | |
| Stahlkugel D5 Ds9dva/ds10dv/dv2/ Ds12dva/ds13dv2/ | ||||
| 11 | 306936 | Stahlkugel D5 Ds9dva/ds10dv/dv2/ Ds12dva/ds13dv2/ | € 0.97 | |
| Sperr-ring Dv14dsl | ||||
| 13 | 328718 | Sperr-ring Dv14dsl | € 6.26 | |
| Ringzahnrad Dv14dsl | ||||
| 14 | 328721 | Ringzahnrad Dv14dsl | € 6.26 | |
| MEENEMER | ||||
| 15 | 328720 | MEENEMER | € 6.26 | |
| TANDWIELSET (C) (4 STUKS) | ||||
| 16 | 328722 | TANDWIELSET (C) (4 STUKS) | € 3.20 | |
| Platte (b) Ds9dm | ||||
| 17 | 320762 | Platte (b) Ds9dm | € 1.53 | |
| Getriebegehaeuse | ||||
| 18 | 320763 | Getriebegehaeuse | € 4.45 | |
| KRUISKOPSCHROEVEN D3X12 (4 STUKS) | ||||
| 19A | 324357 | KRUISKOPSCHROEVEN D3X12 (4 STUKS) | € 1.53 | |
| Schiebeknopf Ds14dsl | ||||
| 20 | 330747 | Schiebeknopf Ds14dsl | € 3.90 | |
| Gleitringzahnrad Ds14dsal | ||||
| 21A | 331070 | Gleitringzahnrad Ds14dsal | € 6.96 | |
| TANDWIEL (C) | ||||
| 22 | 328724 | TANDWIEL (C) | € 4.73 | |
| TANDWIELSET (B) (4 STUKS) | ||||
| 23 | 320781 | TANDWIELSET (B) (4 STUKS) | € 3.06 | |
| TANDWIEL (B) | ||||
| 24 | 328725 | TANDWIEL (B) | € 4.73 | |
| TANDWIELSET (A) (4 STUKS) | ||||
| 25 | 328727 | TANDWIELSET (A) (4 STUKS) | € 3.20 | |
| EERSTE RINGTANDWIEL | ||||
| 26 | 328726 | EERSTE RINGTANDWIEL | € 3.20 | |
| Platte (a) Ds9dm | ||||
| 27 | 320768 | Platte (a) Ds9dm | € 1.53 | |
| Motorflansch Ds12dm | ||||
| 28 | 320769 | Motorflansch Ds12dm | € 2.78 | |
| Anker und Ritzel Set | ||||
| 29 | 360860 | Anker und Ritzel Set | € 35.35 | |
| Magneet (h) | ||||
| 30A | 334902 | Magneet (h) | € 77.58 | |
| AFSCHERMPLAAT | ||||
| 31 | 322521 | AFSCHERMPLAAT | € 1.25 | |
| Nicht mehr lieferbar | ||||
| 32 | 322993 | Nicht mehr lieferbar | ||
| Koolborstelblok | ||||
| 32A | 334889 | Koolborstelblok | € 28.33 | |
| Koolborstelblok (oud 322993) | ||||
| 32B | 338733 | Koolborstelblok (oud 322993) | € 14.38 | |
| Kohlenbürsten (paar) | ||||
| 33 | 999054 | Kohlenbürsten (paar) | € 9.54 | |
| Bürstenkappe Wr12dm/wh12dm | ||||
| 34 | 319918 | Bürstenkappe Wr12dm/wh12dm | € 3.06 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 35 | 313687 | Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | € 0.96 | |
| Gehäuse Set | ||||
| 37 | 330090 | Gehäuse Set | € 22.97 | |
| Schalter | ||||
| 38 | 329173 | Schalter | € 19.40 | |
| Druckknopf (a) Dv14dsl | ||||
| 39 | 329454 | Druckknopf (a) Dv14dsl | € 0.97 | |
| Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr | ||||
| 41 | 327001 | Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr | € 1.67 | |
| Haken | ||||
| 42 | 326790 | Haken | € 6.26 | |
| Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv | ||||
| 43 | 306952 | Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv | € 3.76 | |
| Mutter M4 (schwarz) Wh18dbdl,wh14dbdl, Wr18dbdl, | ||||
| 44 | 327002 | Mutter M4 (schwarz) Wh18dbdl,wh14dbdl, Wr18dbdl, | € 1.67 | |
| Dichtung | ||||
| 45 | 327004 | Dichtung | € 1.67 | |
| Kontrollschalter Set | ||||
| 46 | 330095 | Kontrollschalter Set | € 42.36 | |
| Nicht mehr lieferbar | ||||
| 47 | 330068 | Nicht mehr lieferbar | ||
| KUNSTSTOF KOFFER (OUD 330592) | ||||
| 502A | 337852 | KUNSTSTOF KOFFER (OUD 330592) | € 19.78 | |
| Nicht mehr lieferbar | ||||
| 503 | 983006 | Nicht mehr lieferbar | ||
| Beschermkapje Voor Batterij | ||||
| 504 | 329897 | Beschermkapje Voor Batterij | € 1.67 | |
| Nicht mehr lieferbar | ||||
| 505 | 336471 | Nicht mehr lieferbar | ||
| AFSLUITING KOFFER | ||||
| 506 | 336472 | AFSLUITING KOFFER | € 1.04 | |
| HANDGREEP | ||||
| 507 | 336473 | HANDGREEP | € 6.61 | |
| SCHARNIERPIN | ||||
| 508 | 336474 | SCHARNIERPIN | € 0.96 | |
| PLASTIC INLEG VOOR14/18V BOOR/SCHROEFMACHINES (HSC | ||||
| 509 | 336475 | PLASTIC INLEG VOOR14/18V BOOR/SCHROEFMACHINES (HSC | € 11.83 | |
| GLEUFBIT 3MM 70L | ||||
| 601 | 955657 | GLEUFBIT 3MM 70L | € 8.49 | |
| Nicht mehr lieferbar | ||||
| 602 | 955659 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 603 | 955674 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 604 | 983004 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 605 | 983011 | Nicht mehr lieferbar | ||
