Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki DS18DVB2'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki DS18DVB2

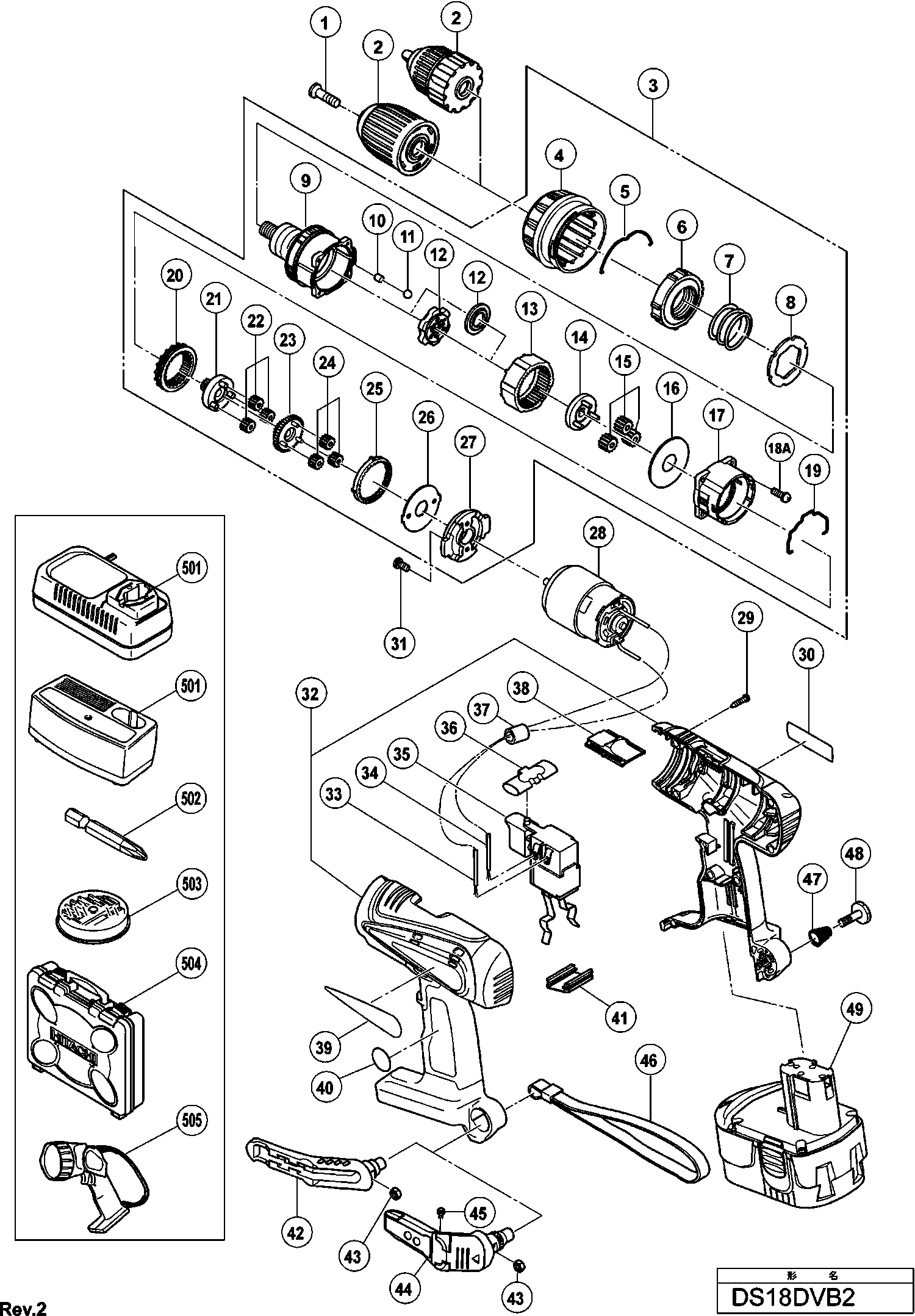

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki DS18DVB2

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Linksgewindeschraube M6x23/ds18dv Ds9dva/ds10dv2/
1 311959 1.50 1.78

Keine Informationen verfügbar, nicht bestellbar
2 322625

Getriebe kpl. Ds14dvb2 Includ.4-27
3 323013 87.18 103.74

Kappe Ds14dvb/ds18dvb/ds9dvb Ds12dvb
4 319755 6.45 7.68

Federblech
5 319754 3.30 3.93

Innenring
6 319743 1.65 1.96

Keine Informationen verfügbar, nicht bestellbar
7 323015

Druckscheibe Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18dv
8 319741 1.65 1.96

Vordergehäuse Ds14dvb2
9 323014 26.40 31.42

Rolle Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/ds9dvf
10 319744 1.65 1.96

Stahlkugel D5 Ds9dva/ds10dv/dv2/ Ds12dva/ds13dv2/
11 306936 1.05 1.25

SPERRRING
12 320928 10.20 12.14

Distanzring
12 319746 1.65 1.96

Ringzahnrad Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18dv/
13 319745 3.30 3.93

Mitnehmer
14 319747 3.45 4.11

Mitnehmer
14 320929 3.30 3.93

Planetzahnrad(c) Satz (3st)dv18dv Ds14dvb/ds18dvb
15 319769 1.80 2.14

Scheibe (a) Ds9dva/ds10dv2/ds18dv Ds12dva/ds13dv2
16 312704 1.95 2.32

Getriebegehaeuse
17 319748 3.30 3.93

Kreuzschlitzschrauben D3X12 (4 Stück)
18A 324357 1.65 1.96

Schiebearm Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/d
19 319753 3.30 3.93

Gleit-ringzahnrad Ds14dvb/ds18dvb Dv12dv/dv14dv/d
20 319750 4.80 5.71

Ritzel (c) Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/d
21 319749 3.30 3.93

Planetzahnrad (b) Satz (3st) Ds14dvb/ds18dvb/dv12
22 319768 1.65 1.96

Ritzel (b) Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/d
23 319751 3.30 3.93

Planetzahnrad (a) Satz (3st) Ds14dvb/ds18dvb/dv12
24 319767 1.65 1.96

Erstes Ringzahnrad Ds14dvb/dv12dv Ds18dvb/dv14dv/
25 319752 4.80 5.71

Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb
26 312716 1.95 2.32

Motorflansch Ds14dva/ds14dvb Ds18dvb/dv12dv/dv14d
27 316955 4.80 5.71

Keine Informationen verfügbar, nicht bestellbar
28 319756

Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d
29 313687 1.04 1.23

Maschinenschraube M4x6 Dv18dvf, Dv14dvf
31 317333 1.50 1.78

Gehäuse (altes 319761)
32 322503 17.88 21.27

Verbinderkabel Dv14dv/ds9dvb Ds12dvb Till 2.2012
33 320159 1.35 1.61

Verbinderkabel Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18
33 319759 1.05 1.25

Verbinderkabel Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18
34 319758 1.05 1.25

DC-Geschwindigkeitsschalter (alt 319757)
35 320091 26.40 31.42

Druckknopf Ds14dvb/ds18dvb/dv24dv Dv12dv/dv14dv/d
36 319760 1.05 1.25

Ferrit-ring Ds14dvb/ds18dvb/ Cr24dv/dv24dv/dv12dv
37 318247 1.05 1.25

Schiebeknopf L/s Fdv9dva/ds14dvb Ds18dvb/dv12dv/d
38 318234 1.05 1.25

Halter
41 315141 1.20 1.43

Haken
42 320287 4.80 5.71

Mutter M5
43 320288 1.65 1.96

Haken
44 321918 17.60 20.94

Schraube D2x6
45 321672 1.65 1.96

Trageriemen (schwarz)
46 306952 4.05 4.82

Hakenspannfeder
47 319926 1.65 1.96

Spezialschraube (a) M5
48 320881 1.65 1.96

Keine Informationen verfügbar, nicht bestellbar
49 323016

Keine Informationen verfügbar, nicht bestellbar
502 318236

Keine Informationen verfügbar, nicht bestellbar
601 873929
