Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki DS36DAX'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

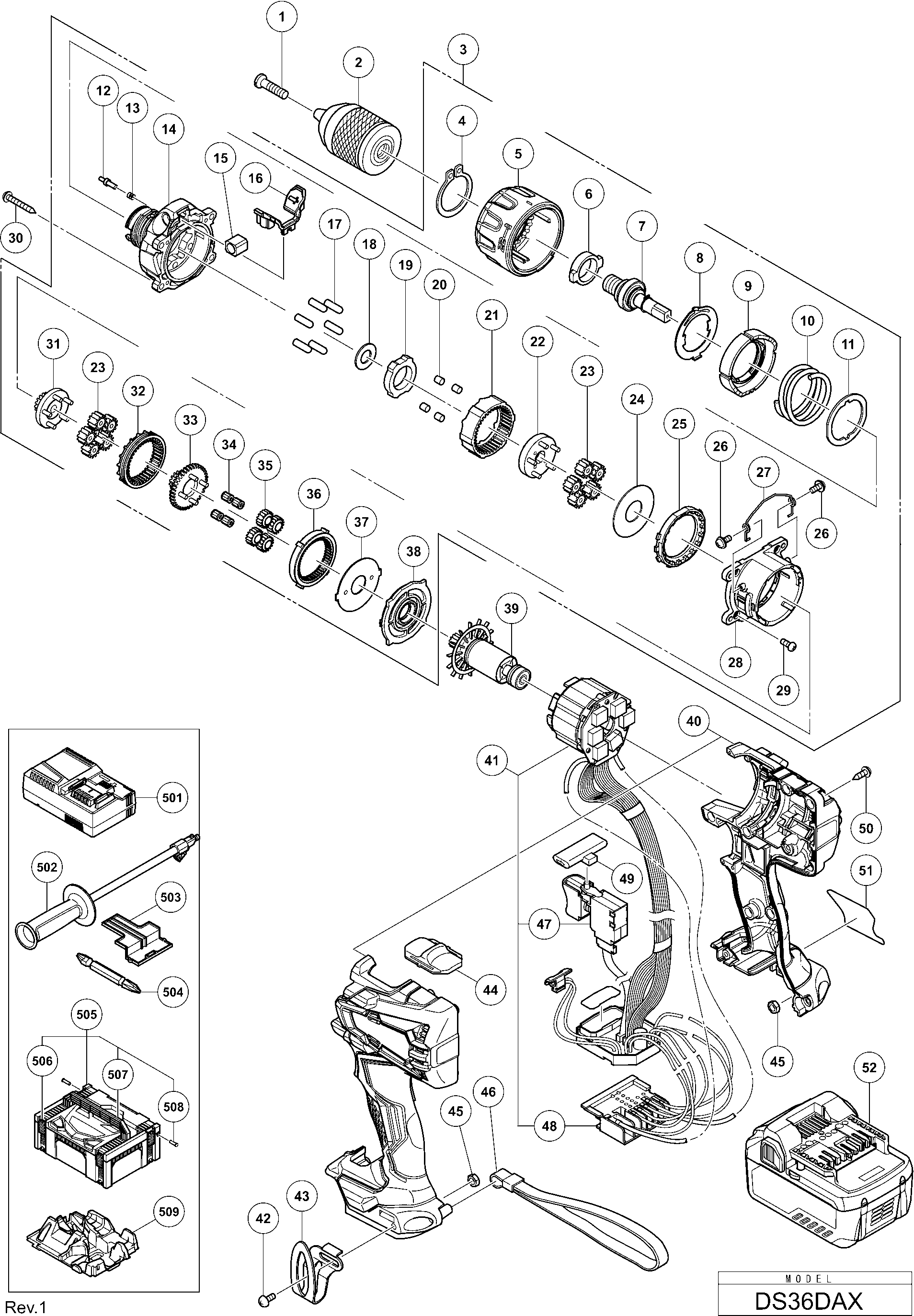

Zeichnungen der Hikoki DS36DAX
Teileliste der Hikoki DS36DAX
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 1 | 370909 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 339723 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 3 | 372222 | |||
| SLIPKOPPELING COMPLEET + BOORKOP (OUD 372222+33972 | ||||
| 3A | 380777 | 86.46 | 102.89 | |
| Sicherungsring für D30-Welle | ||||
| 4 | 339736 | 1.04 | 1.23 | |
| Kupplungs-Zifferblatt | ||||
| 5 | 339740 | 12.00 | 14.28 | |
| Metall | ||||
| 6 | 339741 | 2.25 | 2.68 | |
| Gelenkwelle (a) | ||||
| 7 | 339743 | 19.25 | 22.91 | |
| Federblech | ||||
| 8 | 339744 | 1.50 | 1.78 | |
| Mutter (1) | ||||
| 9 | 339745 | 1.95 | 2.32 | |
| Feder (1) | ||||
| 10 | 339746 | 1.95 | 2.32 | |
| Druckplatte | ||||
| 11 | 339747 | 1.65 | 1.96 | |
| Stopper | ||||
| 12 | 339748 | 1.50 | 1.78 | |
| Feder | ||||
| 13 | 331886 | 1.73 | 2.05 | |
| Vorderer Fall Seit 10.2016 | ||||
| 14 | 372224 | 44.69 | 53.18 | |
| Hülsenmutter M8 seit Oktober 2016 | ||||
| 15 | 371796 | 2.70 | 3.21 | |
| Hülsenkappe Seit 10.2016 | ||||
| 16 | 371795 | 1.80 | 2.14 | |
| Pin-Set (6 Stücke) | ||||
| 17 | 333539 | 8.10 | 9.64 | |
| Unterlegscheibe (b) Dv14dsl | ||||
| 18 | 328717 | 1.80 | 2.14 | |
| SPERRRING | ||||
| 19 | 339752 | 6.90 | 8.21 | |
| Rolle Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/ds9dvf | ||||
| 20 | 319744 | 1.65 | 1.96 | |
| Ring Gear | ||||
| 21 | 339753 | 5.25 | 6.25 | |
| Träger | ||||
| 22 | 339754 | 6.45 | 7.68 | |
| Planet Getriebe (b) Set (5 Stk.) | ||||
| 23 | 339774 | 3.45 | 4.11 | |
| Distanzscheibe G18u/ua/ub u.a. | ||||
| 24 | 331892 | 1.73 | 2.05 | |
| SCHALTHEBEL | ||||
| 25 | 372226 | 8.85 | 10.53 | |
| Schraubensatz D2 (2 Stück) | ||||
| 26 | 331895 | 1.73 | 2.05 | |
| Verschiebearm | ||||
| 27 | 339755 | 1.35 | 1.61 | |
| Hintere Gehäuse | ||||
| 28 | 372225 | 2.25 | 2.68 | |
| Schrauben Set M3x12 (4 Stück) | ||||
| 29 | 320087 | 5.10 | 6.07 | |
| Schneidschraube D4x30 M.flansch (schwarz) | ||||
| 30 | 305490 | 1.04 | 1.23 | |
| Ritzel (c) | ||||
| 31 | 339757 | 4.80 | 5.71 | |
| Gleitringrad | ||||
| 32 | 339758 | 5.40 | 6.43 | |
| Ritzel (b) | ||||
| 33 | 339759 | 4.80 | 5.71 | |
| Nadellagersatz (4 Stücke) | ||||
| 34 | 331926 | 8.03 | 9.55 | |
| Getriebesatz (A) (4 Stücke) | ||||
| 35 | 334441 | 6.75 | 8.03 | |
| Erstes Ringrad | ||||
| 36 | 339760 | 4.05 | 4.82 | |
| UNTERLEGSCHEIBE (B) | ||||
| 37 | 339761 | 1.04 | 1.23 | |
| Motorflansch Ds12dm | ||||
| 38 | 339762 | 1.50 | 1.78 | |
| Rotorritzel-Set | ||||
| 39 | 361070 | 60.78 | 72.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 40A | 373160 | |||
| HOUSING SET (A+B) (OLD 373160) | ||||
| 40C | 378276 | 9.18 | 10.92 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41 | 373161 | |||
| WIRING ASS'Y (OLD 378338) | ||||
| 41B | 379824 | 87.40 | 104.01 | |
| Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr | ||||
| 42 | 327001 | 1.80 | 2.14 | |
| HAKEN | ||||
| 43 | 372229 | 2.85 | 3.39 | |
| Schalter Slide hoch/niedrig | ||||
| 44 | 334267 | 7.35 | 8.75 | |
| Mutter M4 (schwarz) Wh18dbdl,wh14dbdl, Wr18dbdl, | ||||
| 45 | 327002 | 1.80 | 2.14 | |
| Trageriemen (schwarz) | ||||
| 46 | 306952 | 4.05 | 4.82 | |
| Schalter | ||||
| 47 | 370151 | 18.98 | 22.58 | |
| BATTERIEANSCHLUSS | ||||
| 48 | 372228 | 8.25 | 9.82 | |
| BATTERY TERMINAL ASS'Y (OLD 378339) | ||||
| 48B | 379823 | 9.54 | 11.35 | |
| Drucktaste | ||||
| 49 | 339768 | 1.04 | 1.23 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 50 | 313687 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 52 | 371750 | |||
| FUSE (OLD 378340) | ||||
| 53A | 379822 | 7.50 | 8.92 | |
| Seitenhandgriff seit Oktober 2016 | ||||
| 502 | 371797 | 15.13 | 18.00 | |
| Abdeckkappe für Batterie | ||||
| 503 | 329897 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 983006 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 336471 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 336472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507 | 336473 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 508 | 336474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 509 | 339776 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 303709 | |||
| SCHRAUBENSATZ M4 | ||||
| 602 | 370651 | 4.05 | 4.82 | |
