Hikoki DS9DVB2 Zeichnungen und Teile

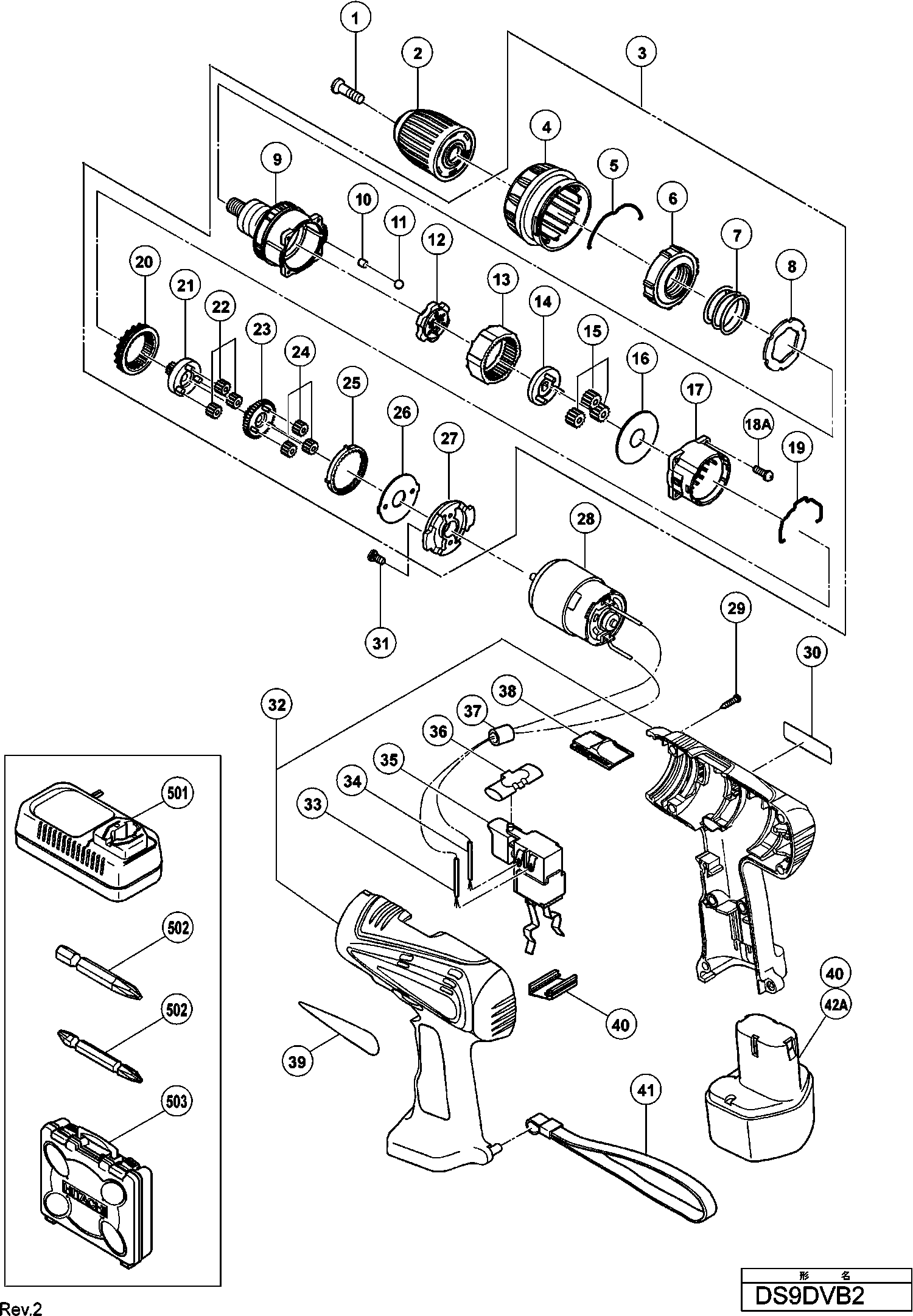

Auf dem Typenschild sollte die Typenbezeichnung DS9DVB2 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.Zeichnungen der HIKOKI DS9DVB2
Teileliste der Hikoki DS9DVB2
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Linksgewindeschraube M6x23/ds18dv Ds9dva/ds10dv2/ | ||||
| 1 | 311959 | Linksgewindeschraube M6x23/ds18dv Ds9dva/ds10dv2/ | € 1,45 | |
| Nicht bestellbar | ||||
| 2 | 320683 | Nicht bestellbar | ||
| Getriebe kpl. Ds14dvb2 Includ.4-27 | ||||
| 3 | 323013 | Getriebe kpl. Ds14dvb2 Includ.4-27 | € 84,39 | |
| Kappe Ds14dvb/ds18dvb/ds9dvb Ds12dvb | ||||
| 4 | 319755 | Kappe Ds14dvb/ds18dvb/ds9dvb Ds12dvb | € 6,24 | |
| Federblech | ||||
| 5 | 319754 | Federblech | € 3,19 | |
| Innenring | ||||
| 6 | 319743 | Innenring | € 1,60 | |
| Feder Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/ds9dvb | ||||
| 7 | 319742 | Feder Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/ds9dvb | € 3,19 | |
| Druckscheibe Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18dv | ||||
| 8 | 319741 | Druckscheibe Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18dv | € 1,60 | |
| Vordergehäuse Ds14dvb2 | ||||
| 9 | 323014 | Vordergehäuse Ds14dvb2 | € 25,56 | |
| Rolle Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/ds9dvf | ||||
| 10 | 319744 | Rolle Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/ds9dvf | € 1,60 | |
| Stahlkugel D5 Ds9dva/ds10dv/dv2/ Ds12dva/ds13dv2/ | ||||
| 11 | 306936 | Stahlkugel D5 Ds9dva/ds10dv/dv2/ Ds12dva/ds13dv2/ | € 1,02 | |
| LOCK RING | ||||
| 12 | 320928 | LOCK RING | € 9,87 | |
| Ringzahnrad Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18dv/ | ||||
| 13 | 319745 | Ringzahnrad Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18dv/ | € 3,19 | |
| Mitnehmer | ||||
| 14 | 320929 | Mitnehmer | € 3,19 | |
| Planetzahnrad(c) Satz (3st)dv18dv Ds14dvb/ds18dvb | ||||
| 15 | 319769 | Planetzahnrad(c) Satz (3st)dv18dv Ds14dvb/ds18dvb | € 1,74 | |
| Scheibe (a) Ds9dva/ds10dv2/ds18dv Ds12dva/ds13dv2 | ||||
| 16 | 312704 | Scheibe (a) Ds9dva/ds10dv2/ds18dv Ds12dva/ds13dv2 | € 1,89 | |
| Getriebegehaeuse | ||||
| 17 | 319748 | Getriebegehaeuse | € 3,19 | |
| KRUISKOPSCHROEVEN D3X12 (4 STUKS) | ||||
| 18A | 324357 | KRUISKOPSCHROEVEN D3X12 (4 STUKS) | € 1,60 | |
| Schiebearm Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/d | ||||
| 19 | 319753 | Schiebearm Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/d | € 3,19 | |
| Gleit-ringzahnrad Ds14dvb/ds18dvb Dv12dv/dv14dv/d | ||||
| 20 | 319750 | Gleit-ringzahnrad Ds14dvb/ds18dvb Dv12dv/dv14dv/d | € 4,65 | |
| Ritzel (c) Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/d | ||||
| 21 | 319749 | Ritzel (c) Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/d | € 3,19 | |
| Planetzahnrad (b) Satz (3st) Ds14dvb/ds18dvb/dv12 | ||||
| 22 | 319768 | Planetzahnrad (b) Satz (3st) Ds14dvb/ds18dvb/dv12 | € 1,60 | |
| Ritzel (b) Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/d | ||||
| 23 | 319751 | Ritzel (b) Ds14dvb/ds18dvb/dv12dv Dv14dv/dv18dv/d | € 3,19 | |
| Planetzahnrad (a) Satz (3st) Ds14dvb/ds18dvb/dv12 | ||||
| 24 | 319767 | Planetzahnrad (a) Satz (3st) Ds14dvb/ds18dvb/dv12 | € 1,60 | |
| Erstes Ringzahnrad Ds14dvb/dv12dv Ds18dvb/dv14dv/ | ||||
| 25 | 319752 | Erstes Ringzahnrad Ds14dvb/dv12dv Ds18dvb/dv14dv/ | € 4,65 | |
| Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 26 | 312716 | Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | € 1,89 | |
| Motorflansch Ds14dva/ds14dvb Ds18dvb/dv12dv/dv14d | ||||
| 27 | 316955 | Motorflansch Ds14dva/ds14dvb Ds18dvb/dv12dv/dv14d | € 4,65 | |
| Motor Ds9dvb/ds12dvb | ||||
| 28 | 320931 | Motor Ds9dvb/ds12dvb | € 34,61 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 29 | 313687 | Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | € 1,00 | |
| Maschinenschraube M4x6 Dv18dvf, Dv14dvf | ||||
| 31 | 317333 | Maschinenschraube M4x6 Dv18dvf, Dv14dvf | € 1,45 | |
| Kopfschraube M4x8 M.federring Since D106801 | ||||
| 31 | 958523 | Kopfschraube M4x8 M.federring Since D106801 | € 1,00 | |
| HUIS | ||||
| 32 | 320930 | HUIS | € 15,31 | |
| Verbinderkabel Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18 | ||||
| 33 | 319759 | Verbinderkabel Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18 | € 1,02 | |
| Verbinderkabel Dv14dv/ds9dvb Ds12dvb Till 2.2012 | ||||
| 33 | 320159 | Verbinderkabel Dv14dv/ds9dvb Ds12dvb Till 2.2012 | € 1,31 | |
| Verbinderkabel Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18 | ||||
| 34 | 319758 | Verbinderkabel Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18 | € 1,02 | |
| Schalter | ||||
| 35 | 318245 | Schalter | € 22,89 | |
| Druckknopf Ds14dvb/ds18dvb/dv24dv Dv12dv/dv14dv/d | ||||
| 36 | 319760 | Druckknopf Ds14dvb/ds18dvb/dv24dv Dv12dv/dv14dv/d | € 1,02 | |
| Ferrit-ring Ds14dvb/ds18dvb/ Cr24dv/dv24dv/dv12dv | ||||
| 37 | 318247 | Ferrit-ring Ds14dvb/ds18dvb/ Cr24dv/dv24dv/dv12dv | € 1,02 | |
| Schiebeknopf L/s Fdv9dva/ds14dvb Ds18dvb/dv12dv/d | ||||
| 38 | 318234 | Schiebeknopf L/s Fdv9dva/ds14dvb Ds18dvb/dv12dv/d | € 1,02 | |
| Halter | ||||
| 40 | 315141 | Halter | € 1,16 | |
| Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv | ||||
| 41 | 306952 | Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv | € 3,92 | |
| Nicht bestellbar | ||||
| 42 | 310377 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 42 | 310450 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 42A | 323225 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 502 | 318236 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 502 | 983006 | Nicht bestellbar | ||
