Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki DV20VB2'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

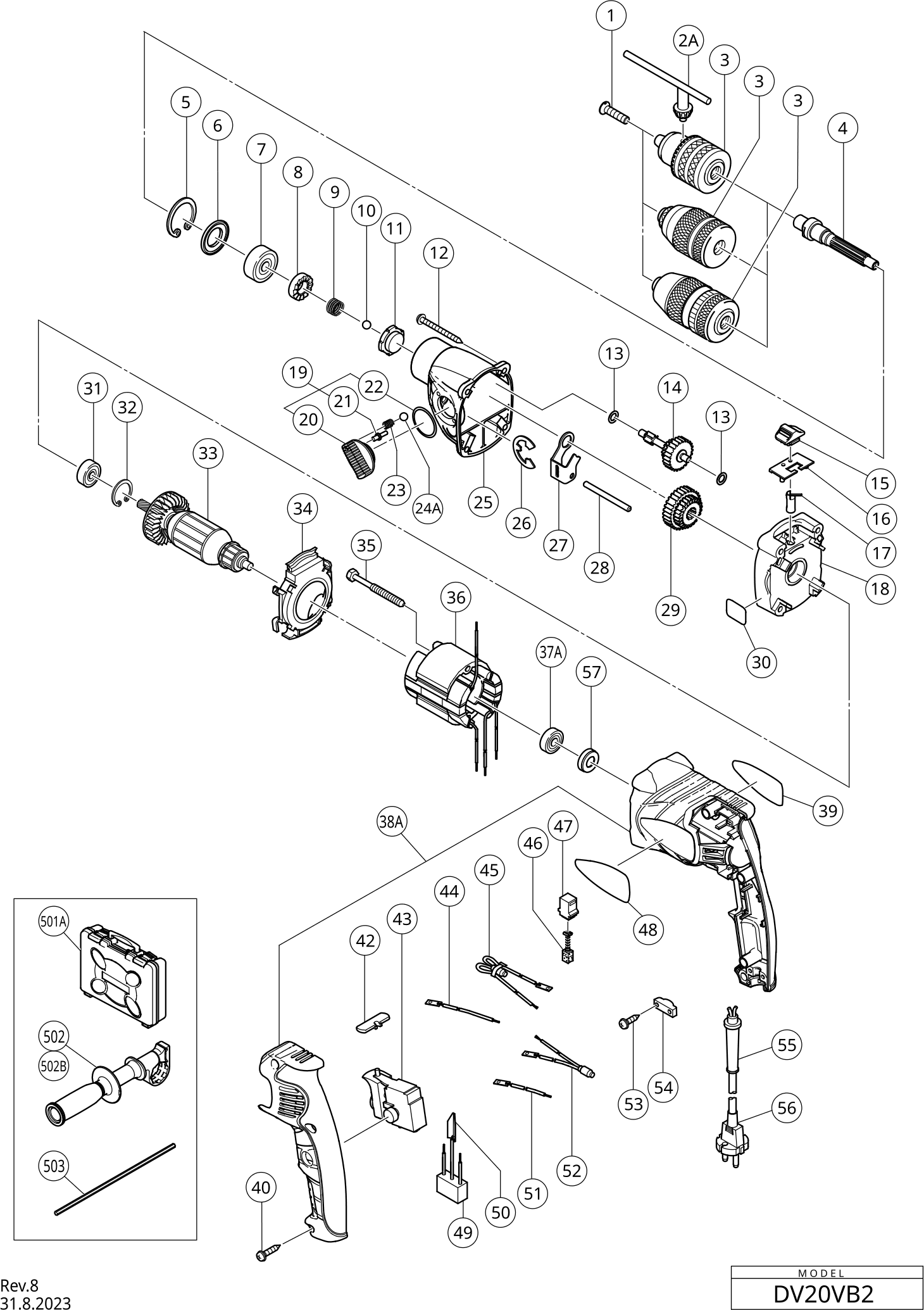

Zeichnungen der Hikoki DV20VB2
Teileliste der Hikoki DV20VB2
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube D5x45 | ||||
| *12 | 316321 | 1.65 | 1.96 | |
| Schraube D5x50 For Slip Clutch | ||||
| *12 | 322869 | 1.05 | 1.25 | |
| Zweites Ritzel und Getriebe Set Dv20vb2 For Slip | ||||
| *14 | 322867 | 36.16 | 43.03 | |
| Zweites Ritzel und Getriebe Set Dv18v | ||||
| *14 | 322858 | 23.51 | 27.98 | |
| Innengehäuse (a) Dv20vb2 For Slip Clutch | ||||
| *18 | 322868 | 20.90 | 24.87 | |
| Innengehäuse (b) Dv18v | ||||
| *18 | 322859 | 15.81 | 18.82 | |
| Stift (1) | ||||
| *28 | 984104 | 1.95 | 2.32 | |
| Pin D5 Dv18v | ||||
| *28 | 322860 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *3 | 321814 | |||
| Anker 230v Dv20vb2 | ||||
| *33 | 360652E | 36.16 | 43.03 | |
| ANKER 110 VOLT | ||||
| *33 | 360652C | 33.77 | 40.19 | |
| Stator 230v Dv20vb2 | ||||
| *36 | 340587E | 23.51 | 27.98 | |
| VELD 110 VOLT | ||||
| *36 | 340587C | 21.94 | 26.11 | |
| Spindel (a) | ||||
| *4 | 322866 | 13.89 | 16.53 | |
| Spindel (b) | ||||
| *4 | 322857 | 13.89 | 16.53 | |
| Drosselspule Dv18v Except For Sin,usa,can | ||||
| *45 | 322517 | 7.65 | 9.10 | |
| Seitengriff | ||||
| *502 | 323050 | 28.53 | 33.94 | |
| Funkentstoerdrossel | ||||
| *52 | 321634 | 6.15 | 7.32 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| *56 | 500447Z | 6.60 | 7.85 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| *56 | 500247Z | 6.18 | 7.35 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 995344 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2A | 303334 | |||
| Sicherungsring D35 (innen) 10st | ||||
| 5 | 939556 | 10.20 | 12.14 | |
| Staubdichtung Dv18v | ||||
| 6 | 322851 | 2.10 | 2.50 | |
| Kugellager 6202 Dd | ||||
| 7 | 6202DD | 6.75 | 8.03 | |
| Ratsche (a) Dv18v | ||||
| 8 | 322850 | 3.90 | 4.64 | |
| Feder (a) Dv20v1/dv24dv | ||||
| 9 | 984101 | 1.04 | 1.23 | |
| Stahlkugel D6,35 (10st) | ||||
| 10 | 959150 | 1.35 | 1.61 | |
| Kurvenscheibe | ||||
| 11 | 322845 | 5.40 | 6.43 | |
| Unterlegscheibe (b) Dv18v | ||||
| 13 | 322852 | 1.05 | 1.25 | |
| Wechselhebel Dv18v | ||||
| 15 | 322841 | 1.05 | 1.25 | |
| Schild | ||||
| 16 | 322842 | 1.05 | 1.25 | |
| Wechselschaft Dv18v | ||||
| 17 | 322840 | 4.65 | 5.53 | |
| Schiebehebel kpl. Dv18v | ||||
| 19 | 322847 | 3.00 | 3.57 | |
| Schiebestift Dv18v | ||||
| 21 | 322848 | 1.05 | 1.25 | |
| O-ring (s-22) H30pv | ||||
| 22 | 306353 | 1.04 | 1.23 | |
| Feder (h) Dh15d/dh20dv/dv20v1 u.a Dh20pb | ||||
| 23 | 981328 | 1.05 | 1.25 | |
| Stahlkugel D3.5 (10 Stk.) | ||||
| 24A | 335299 | 1.04 | 1.23 | |
| Getriebegehäuse (a) kpl. Dv18v Includ.11 | ||||
| 25 | 322844 | 20.90 | 24.87 | |
| Sicherungsring (E-Typ) für D15 Welle | ||||
| 26 | 323048 | 1.35 | 1.61 | |
| Schiebearm Dv18v | ||||
| 27 | 322849 | 1.05 | 1.25 | |
| Getriebe-set Dv18v | ||||
| 29 | 322846 | 20.90 | 24.87 | |
| Kugellager 608ddm | ||||
| 31 | 608DDM | 5.55 | 6.60 | |
| Federscheibe | ||||
| 32 | 939553 | 3.60 | 4.28 | |
| Ventilatorführung Dv18v | ||||
| 34 | 322843 | 2.10 | 2.50 | |
| Sechskantschneidschraube D4x50 | ||||
| 35 | 961672 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 37A | 698VVC | |||
| Griff + Deckel (alt 322861+322862) | ||||
| 38A | 331663 | 44.00 | 52.36 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 40 | 301653 | 1.04 | 1.23 | |
| Druckknopf Dv18v | ||||
| 42 | 322853 | 1.05 | 1.25 | |
| Schalter | ||||
| 43 | 322854 | 20.90 | 24.87 | |
| Kohlenbürsten (paar)cj65v3 | ||||
| 46 | 999041 | 4.50 | 5.36 | |
| Kohlekasten Zsb | ||||
| 47 | 955203 | 2.40 | 2.86 | |
| Kondensator Div.typen | ||||
| 49 | 994273 | 4.29 | 5.10 | |
| Erdklemme Dw15y/sv12v u.a. Cl10sa | ||||
| 50 | 992635 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 53 | 984750 | |||
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 54 | 937631 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 55 | 953327 | |||
| Gummiring (1) | ||||
| 57 | 309929 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501A | 324555 | |||
| Seitengriff | ||||
| 502B | 338768 | 14.30 | 17.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 303709 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 971670 | |||
