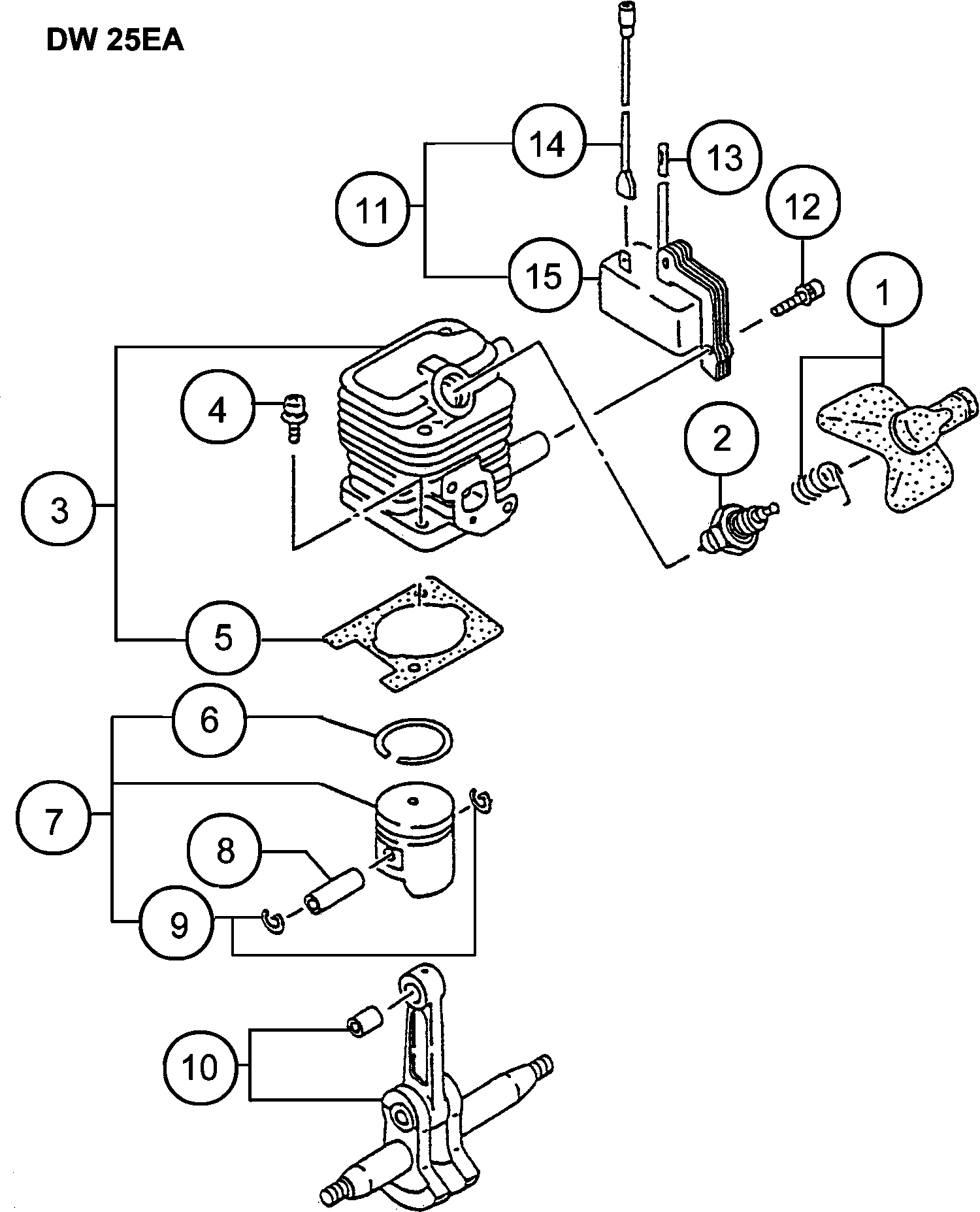

Hikoki DW25EA Zeichnungen und Teile
Auf dem Typenschild sollte die Typenbezeichnung DW25EA stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.Zeichnungen der HIKOKI DW25EA
Teileliste der Hikoki DW25EA
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Zündkerzenkappe kpl. alte Art.nr. 157-06500-91 | ||||
| 1 | 6687476 | Zündkerzenkappe kpl. alte Art.nr. 157-06500-91 | € 4,31 | |
| Spark Plug Ass'y Rcj8y | ||||
| 2 | 6699328 | Spark Plug Ass'y Rcj8y | € 3,19 | |
| Zylinder-set alte Art.nr. 001-0650a-90 | ||||
| 3 | 6685480 | Zylinder-set alte Art.nr. 001-0650a-90 | € 38,95 | |
| Nicht bestellbar | ||||
| 4 | 6684668 | Nicht bestellbar | ||
| Zylinderdichtung alte Art.nr. 017-06500-20 | ||||
| 5 | 6685744 | Zylinderdichtung alte Art.nr. 017-06500-20 | € 1,11 | |
| Kolbenring | ||||
| 6 | 6686118 | Kolbenring | € 4,31 | |
| Kolben Set alte Art.nr. 030-0650a-90 Includ.16,17 | ||||
| 7 | 6685892 | Kolben Set alte Art.nr. 030-0650a-90 Includ.16,17 | € 19,47 | |
| Piston Pin | ||||
| 8 | 6696944 | Piston Pin | € 3,22 | |
| Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0 | ||||
| 9 | 6686028 | Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0 | € 1,11 | |
| Kurbelwelle kpl. alte Art.nr. 046-06500-80 | ||||
| 10 | 6686205 | Kurbelwelle kpl. alte Art.nr. 046-06500-80 | € 69,99 | |
| Zündspule alte Art.nr. 153-21532-92 | ||||
| 11 | 6695927 | Zündspule alte Art.nr. 153-21532-92 | € 33,09 | |
| Sechskantbolzen Cg24ekb Till H124040 | ||||
| 12 | 6684599 | Sechskantbolzen Cg24ekb Till H124040 | € 2,08 | |
| Isolierte Röhre Cg24ekb | ||||
| 13 | 6684597 | Isolierte Röhre Cg24ekb | € 2,08 | |
| Kabel | ||||
| 14 | 6687866 | Kabel | € 3,19 | |
| Zündspule alte Art.nr. 167-21550-81 | ||||
| 15 | 6695939 | Zündspule alte Art.nr. 167-21550-81 | € 37,04 | |
| Kurbelgehäuse kpl. | ||||
| 21 | 6686575 | Kurbelgehäuse kpl. | € 35,40 | |
| Dichtung f. Kurbelgehäuse alte Art.nr. 090-06500- | ||||
| 22 | 6686720 | Dichtung f. Kurbelgehäuse alte Art.nr. 090-06500- | € 1,11 | |
| Öldichtung Cg24ekb | ||||
| 23 | 6684607 | Öldichtung Cg24ekb | € 4,15 | |
| Kugellager Cg24ekb | ||||
| 24 | 6684608 | Kugellager Cg24ekb | € 3,68 | |
| Getriebewelle Cg24ekb | ||||
| 25 | 6684605 | Getriebewelle Cg24ekb | € 2,08 | |
| Getriebewelle Cg24ekb | ||||
| 25 | 6684604 | Getriebewelle Cg24ekb | € 2,08 | |
| Anti Vibrationsgummi | ||||
| 26 | 6691822 | Anti Vibrationsgummi | € 1,11 | |
| Sechskantbolzen Cg24ekb | ||||
| 27 | 6684786 | Sechskantbolzen Cg24ekb | € 2,08 | |
| Magnetzünder Rotor kpl alte Art.nr. 155-21523-80 | ||||
| 28 | 6687389 | Magnetzünder Rotor kpl alte Art.nr. 155-21523-80 | € 25,33 | |
| Unterlegscheibe Cg24ekb Neue Art.nr. 6684611 | ||||
| 29 | 6684611 | Unterlegscheibe Cg24ekb Neue Art.nr. 6684611 | € 2,08 | |
| Ring | ||||
| 30 | 6684971 | Ring | € 1,00 | |
| Sechskantmutter Cg24ekb | ||||
| 31 | 6684612 | Sechskantmutter Cg24ekb | € 2,08 | |
| Bolzen 6x26 | ||||
| 32 | 6686778 | Bolzen 6x26 | € 1,11 | |
| Einlaufstutzendichtung | ||||
| 41 | 6689891 | Einlaufstutzendichtung | € 1,11 | |
| Vergaser Isolator Set, Reserve | ||||
| 42 | 6689966 | Vergaser Isolator Set, Reserve | € 6,70 | |
| Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254 | ||||
| 43 | 6695515 | Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254 | € 1,11 | |
| Vergaserdichtung | ||||
| 44 | 6689839 | Vergaserdichtung | € 1,11 | |
| O-ring P-15 | ||||
| 45 | 6698966 | O-ring P-15 | € 1,00 | |
| Filtergehäuse kpl. alte Art.nr. 423-06500-81 | ||||
| 46 | 6690119 | Filtergehäuse kpl. alte Art.nr. 423-06500-81 | € 4,31 | |
| Manschette 7.5 | ||||
| 47 | 6690804 | Manschette 7.5 | € 1,11 | |
| Drosselventil alte Art.nr.528-06500-20 Till B0286 | ||||
| 48 | 6691272 | Drosselventil alte Art.nr.528-06500-20 Till B0286 | € 2,24 | |
| Ring | ||||
| 49 | 6684658 | Ring | € 2,08 | |
| Kontrollschild alte Art.nr.476-01700-20 | ||||
| 50 | 6690843 | Kontrollschild alte Art.nr.476-01700-20 | € 1,11 | |
| Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01 | ||||
| 51 | 6684662 | Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01 | € 2,08 | |
| Schraube Cg24ekb nicht mehr lieferbar! alte Art.n | ||||
| 52 | 6684660 | Schraube Cg24ekb nicht mehr lieferbar! alte Art.n | € 2,08 | |
| Filter Schwamm | ||||
| 53 | 6690364 | Filter Schwamm | € 1,11 | |
| Filterabdeckung | ||||
| 54 | 6690415 | Filterabdeckung | € 5,11 | |
| Spezialschraube | ||||
| 55 | 6689737 | Spezialschraube | € 1,11 | |
| Vergaser Set neue Art.nr.6690487 Since B028601 | ||||
| 56 | 6690487 | Vergaser Set neue Art.nr.6690487 Since B028601 | € 69,99 | |
| Röhrenschutz | ||||
| 57 | 6685247 | Röhrenschutz | € 2,24 | |
| Clipd6new | ||||
| 58 | 6685198 | Clipd6new | € 1,11 | |
| Filterpumpengehäuse Cg24ekb | ||||
| 59 | 6684620 | Filterpumpengehäuse Cg24ekb | € 3,68 | |
| Tank weiss alte Art.nr.591-0664a-20 | ||||
| 60 | 6691582 | Tank weiss alte Art.nr.591-0664a-20 | € 9,43 | |
| Manschette 5.8 alte Art.nr.659-00801-20 Till G103 | ||||
| 61 | 6692244 | Manschette 5.8 alte Art.nr.659-00801-20 Till G103 | € 1,11 | |
| Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185 | ||||
| 62 | 6695505 | Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185 | € 1,11 | |
| Spannschlosskappe Since C026901 | ||||
| 63 | 6691337 | Spannschlosskappe Since C026901 | € 1,11 | |
| Tankdeckel alte Art.nr.595-06516-90 | ||||
| 64 | 6691763 | Tankdeckel alte Art.nr.595-06516-90 | € 7,34 | |
| Hauptpumpe | ||||
| 65 | 6685139 | Hauptpumpe | € 5,75 | |
| Kraftstoffleitung 2.5x4x80 alte Art.-nr.700-02504 | ||||
| 66 | 6692347 | Kraftstoffleitung 2.5x4x80 alte Art.-nr.700-02504 | € 1,11 | |
| Kraftstoffleitung 2.5x4x70 alte Art.-nr.700-02504 | ||||
| 67 | 6692346 | Kraftstoffleitung 2.5x4x70 alte Art.-nr.700-02504 | € 1,11 | |
| Return Grommet Till 7.2014 | ||||
| 68 | 6697846 | Return Grommet Till 7.2014 | € 1,00 | |
| Nicht bestellbar | ||||
| 69 | 6684625 | Nicht bestellbar | ||
| Schalldämpferschutz alte Art.-nr.738-06500-20 | ||||
| 81 | 6692795 | Schalldämpferschutz alte Art.-nr.738-06500-20 | € 6,70 | |
| Schalldämpferdichtung alte Art.-nr.737-06500-20 | ||||
| 82 | 6692744 | Schalldämpferdichtung alte Art.-nr.737-06500-20 | € 1,11 | |
| Hitzeschutz alte Art.nr. 133-06500-20 | ||||
| 83 | 6687252 | Hitzeschutz alte Art.nr. 133-06500-20 | € 2,24 | |
| Nicht bestellbar | ||||
| 84 | 6692480 | Nicht bestellbar | ||
| Ring | ||||
| 85 | 6684661 | Ring | € 2,08 | |
| Sechskantbolzen | ||||
| 86 | 6685114 | Sechskantbolzen | € 1,11 | |
| Gummidichtung | ||||
| 87 | 6688050 | Gummidichtung | € 1,11 | |
| Sechskantbolzen 4x18ps alte Art.nr. 994-63040-184 | ||||
| 88 | 6695502 | Sechskantbolzen 4x18ps alte Art.nr. 994-63040-184 | € 1,11 | |
| Kupplung kpl. | ||||
| 89 | 6688494 | Kupplung kpl. | € 9,43 | |
| Schneidschraube Cg24ekb | ||||
| 90 | 6684636 | Schneidschraube Cg24ekb | € 2,08 | |
| Bolzen 4x12ps alte Art.nr. 994-25040-128 | ||||
| 91 | 6695441 | Bolzen 4x12ps alte Art.nr. 994-25040-128 | € 1,11 | |
| Lüftergehäuse | ||||
| 92 | 6687014 | Lüftergehäuse | € 16,40 | |
| Seilscheibenstarter alte Art.nr. 774-0651h-20 | ||||
| 93 | 6693072 | Seilscheibenstarter alte Art.nr. 774-0651h-20 | € 4,95 | |
| Nockenscheibe Cg24ekb alte Art.nr. 759-0651h-20 | ||||
| 94 | 6684678 | Nockenscheibe Cg24ekb alte Art.nr. 759-0651h-20 | € 6,23 | |
| Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20 | ||||
| 95 | 6684677 | Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20 | € 8,30 | |
| Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | ||||
| 96 | 6684675 | Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | € 11,18 | |
| SET SCREW (OLD 839-03045-20) | ||||
| 97 | 6684679 | SET SCREW (OLD 839-03045-20) | € 2,08 | |
| Seil alte Art-nr.783-0651h-20 | ||||
| 98 | 6693172 | Seil alte Art-nr.783-0651h-20 | € 2,24 | |
| Startergriff alte Art.nr. 785-06410-20 | ||||
| 99 | 6693237 | Startergriff alte Art.nr. 785-06410-20 | € 1,11 | |
| Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90 | ||||
| 100 | 6684681 | Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90 | € 12,78 | |
| Deflektor alte Art.nr. 132-06602-20 | ||||
| 101 | 6687209 | Deflektor alte Art.nr. 132-06602-20 | € 6,23 | |
| Startersperre Cg24ekb alte Art.nr.788-0651h-20 | ||||
| 102 | 6684685 | Startersperre Cg24ekb alte Art.nr.788-0651h-20 | € 4,15 | |
| Feder f. Startersperre Cg24ekb | ||||
| 103 | 6684684 | Feder f. Startersperre Cg24ekb | € 4,15 | |
| Anschlagring Cg24ekb Neue Art.-nr. 6684683 Since | ||||
| 104 | 6684683 | Anschlagring Cg24ekb Neue Art.-nr. 6684683 Since | € 2,08 | |
| Platte | ||||
| 105 | 6685189 | Platte | € 1,11 | |
| Drosselschrauben Set Cg24ekb alte Art.nr. 548-251 | ||||
| 121 | 6684698 | Drosselschrauben Set Cg24ekb alte Art.nr. 548-251 | € 4,15 | |
| Spannschloss Cg24ekb alte Art.nr. 539-25120-20 | ||||
| 122 | 6684697 | Spannschloss Cg24ekb alte Art.nr. 539-25120-20 | € 6,23 | |
| Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | ||||
| 123 | 6684696 | Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | € 2,08 | |
| O-RING (OUD 550-25100-20) | ||||
| 125 | 6684695 | O-RING (OUD 550-25100-20) | € 4,15 | |
| Hauptdüse Nr. 34.5 alte Art.nr.599-200bw-34 Since | ||||
| 126 | 6691888 | Hauptdüse Nr. 34.5 alte Art.nr.599-200bw-34 Since | € 6,07 | |
| Pumpendichtung alte Art.nr.577-25100-20 | ||||
| 127 | 6691457 | Pumpendichtung alte Art.nr.577-25100-20 | € 6,87 | |
| Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | ||||
| 128 | 6684693 | Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | € 8,30 | |
| Schutzsieb Cg24ekb | ||||
| 129 | 6684700 | Schutzsieb Cg24ekb | € 4,15 | |
| Pumpengehäuse alte Art.nr.575-25147-80 | ||||
| 130 | 6691430 | Pumpengehäuse alte Art.nr.575-25147-80 | € 34,99 | |
| Membran Verpackung | ||||
| 131 | 6685220 | Membran Verpackung | € 2,24 | |
| Dosiermembrane alte Art.nr474-25001-80. Till B027 | ||||
| 132 | 6690827 | Dosiermembrane alte Art.nr474-25001-80. Till B027 | € 11,34 | |
| Membranabdeckung | ||||
| 133 | 6685222 | Membranabdeckung | € 4,31 | |
| Schrauben Set alte Art.nr.548-25101-20 | ||||
| 134 | 6691312 | Schrauben Set alte Art.nr.548-25101-20 | € 1,11 | |
| Getriebegehäuse A komplett alte Art.nr. 002-32182 | ||||
| 151 | 6685578 | Getriebegehäuse A komplett alte Art.nr. 002-32182 | € 27,24 | |
| Nicht mehr lieferbar | ||||
| 152 | 6685593 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 153 | 6688197 | Nicht mehr lieferbar | ||
| Zahnrad 2 alte Art.nr. 012-32120-20 | ||||
| 154 | 6685655 | Zahnrad 2 alte Art.nr. 012-32120-20 | € 29,28 | |
| Zahnrad 3 | ||||
| 155 | 6685702 | Zahnrad 3 | € 79,79 | |
| Scheibenfeder 3x10x3.7 alte Art.nr. 068-00300-20 | ||||
| 156 | 6686454 | Scheibenfeder 3x10x3.7 alte Art.nr. 068-00300-20 | € 1,11 | |
| Kugellager #6001z | ||||
| 157 | 6695532 | Kugellager #6001z | € 6,39 | |
| Kugellager Cg24ekb | ||||
| 158 | 6684608 | Kugellager Cg24ekb | € 3,68 | |
| Anschlagring C außen Cg24eks alte Art.nr. 289-522 | ||||
| 159 | 6684664 | Anschlagring C außen Cg24eks alte Art.nr. 289-522 | € 2,08 | |
| Zahnrad 4 alte Art.nr. 018-32120-21 Since C090373 | ||||
| 160 | 6685785 | Zahnrad 4 alte Art.nr. 018-32120-21 Since C090373 | € 23,43 | |
| Kugellager #7202b | ||||
| 161 | 6695587 | Kugellager #7202b | € 13,76 | |
| Lagerscheibe alte Art.nr. 040-32120-20 | ||||
| 162 | 6686065 | Lagerscheibe alte Art.nr. 040-32120-20 | € 3,19 | |
| Kugellager #6202z | ||||
| 163 | 6695559 | Kugellager #6202z | € 6,23 | |
| Anschlagring innen C-35 alte Art.nr. 993-51035-00 | ||||
| 164 | 6695296 | Anschlagring innen C-35 alte Art.nr. 993-51035-00 | € 1,11 | |
| Scheibenfeder 3x13x5 alte Art.nr. 068-01006-20 | ||||
| 165 | 6686455 | Scheibenfeder 3x13x5 alte Art.nr. 068-01006-20 | € 1,11 | |
| Antriebswelle alte Art.nr. 022-32120-20 | ||||
| 166 | 6685822 | Antriebswelle alte Art.nr. 022-32120-20 | € 13,42 | |
| Plusbolzen 6x30 alte Art.nr. 990-23060-301 | ||||
| 167 | 6695022 | Plusbolzen 6x30 alte Art.nr. 990-23060-301 | € 1,11 | |
| Nicht bestellbar | ||||
| 168 | 6684792 | Nicht bestellbar | ||
| Ring | ||||
| 169 | 6695219 | Ring | € 1,11 | |
| Schraube 5 x 18/s alte Art.nr. 994-14050-181 | ||||
| 170 | 6695339 | Schraube 5 x 18/s alte Art.nr. 994-14050-181 | € 1,11 | |
| Ring | ||||
| 171 | 6695206 | Ring | € 1,11 | |
| Rosette f. Getriebewelle B | ||||
| 172 | 6688233 | Rosette f. Getriebewelle B | € 2,24 | |
| GREASE NIPPLE COMP. (OLD 300-32250-80) | ||||
| 173 | 6688643 | GREASE NIPPLE COMP. (OLD 300-32250-80) | € 1,11 | |
| Griff A alte Art.nr. 258-3210a-82 | ||||
| 191 | 6688369 | Griff A alte Art.nr. 258-3210a-82 | € 34,99 | |
| Griff A alte Art.nr. 165-33130-20 | ||||
| 192 | 6687624 | Griff A alte Art.nr. 165-33130-20 | € 5,59 | |
| Drosselklappenhebel alte Art.nr. 101-32120-20 | ||||
| 193 | 6686799 | Drosselklappenhebel alte Art.nr. 101-32120-20 | € 2,24 | |
| Schraube 5x25 alte Art.nr. 990-11050-251 | ||||
| 194 | 6694896 | Schraube 5x25 alte Art.nr. 990-11050-251 | € 1,11 | |
| Sechskantmutter 5 | ||||
| 195 | 6684965 | Sechskantmutter 5 | € 1,00 | |
| Kabelklemme | ||||
| 196 | 6688015 | Kabelklemme | € 1,11 | |
| Plusbolzen 6x16 alte Art.nr. 990-23060-161 | ||||
| 197 | 6695019 | Plusbolzen 6x16 alte Art.nr. 990-23060-161 | € 1,11 | |
| Ring | ||||
| 198 | 6695219 | Ring | € 1,11 | |
| Griff kpl. B | ||||
| 199 | 6688372 | Griff kpl. B | € 12,78 | |
| Handgriff | ||||
| 200 | 6686350 | Handgriff | € 5,11 | |
| Ring | ||||
| 201 | 6695225 | Ring | € 1,11 | |
| Stoppschalter kpl. alte Art.nr. 156-3210a-80 | ||||
| 202 | 6687431 | Stoppschalter kpl. alte Art.nr. 156-3210a-80 | € 8,14 | |
| Halteknopf Markierung alte Art.nr. 925-33176-20 | ||||
| 203 | 6694589 | Halteknopf Markierung alte Art.nr. 925-33176-20 | € 2,24 | |
| Halteknopf | ||||
| 204 | 6688366 | Halteknopf | € 1,11 | |
| Schraube Rb24e | ||||
| 205 | 6684913 | Schraube Rb24e | € 2,08 | |
| Drosselklappen-seil alte Art.nr.885-06502-80 | ||||
| 206 | 6693908 | Drosselklappen-seil alte Art.nr.885-06502-80 | € 4,31 | |
| Wellrohr 7x290l alte Art.nr. 164-072029-00 | ||||
| 207 | 6687532 | Wellrohr 7x290l alte Art.nr. 164-072029-00 | € 1,11 | |
| Bohrfuttergriff alte Art.nr. 155-3210a-20 | ||||
| 208 | 6687420 | Bohrfuttergriff alte Art.nr. 155-3210a-20 | € 4,31 | |
| Grifffutter Set alte Art.nr. 059-32120-91 | ||||
| 501 | 6686372 | Grifffutter Set alte Art.nr. 059-32120-91 | € 42,89 | |
| Bohrfutter kpl. alte Art.nr. 060-32120-91 | ||||
| 502 | 6686377 | Bohrfutter kpl. alte Art.nr. 060-32120-91 | € 77,74 | |
| Spanngriff alte Art.nr. 061-32120-81 | ||||
| 503 | 6686410 | Spanngriff alte Art.nr. 061-32120-81 | € 4,31 | |
| Combi Box Spanner 13x19 Plus Except For Usa,can | ||||
| 504 | 6684979 | Combi Box Spanner 13x19 Plus Except For Usa,can | € 4,15 | |
| Typenschild alte Art.nr.906-0664a-20 | ||||
| 601 | 6694200 | Typenschild alte Art.nr.906-0664a-20 | € 1,02 | |
| Typenschild alte Art.nr.906-0664b-20 | ||||
| 602 | 6694201 | Typenschild alte Art.nr.906-0664b-20 | € 1,02 | |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
