Hikoki ECS-3301B Zeichnungen und Teile

Suche nach Teilen:
HikokiAuf dem Typenschild sollte die Typenbezeichnung ECS-3301B stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.

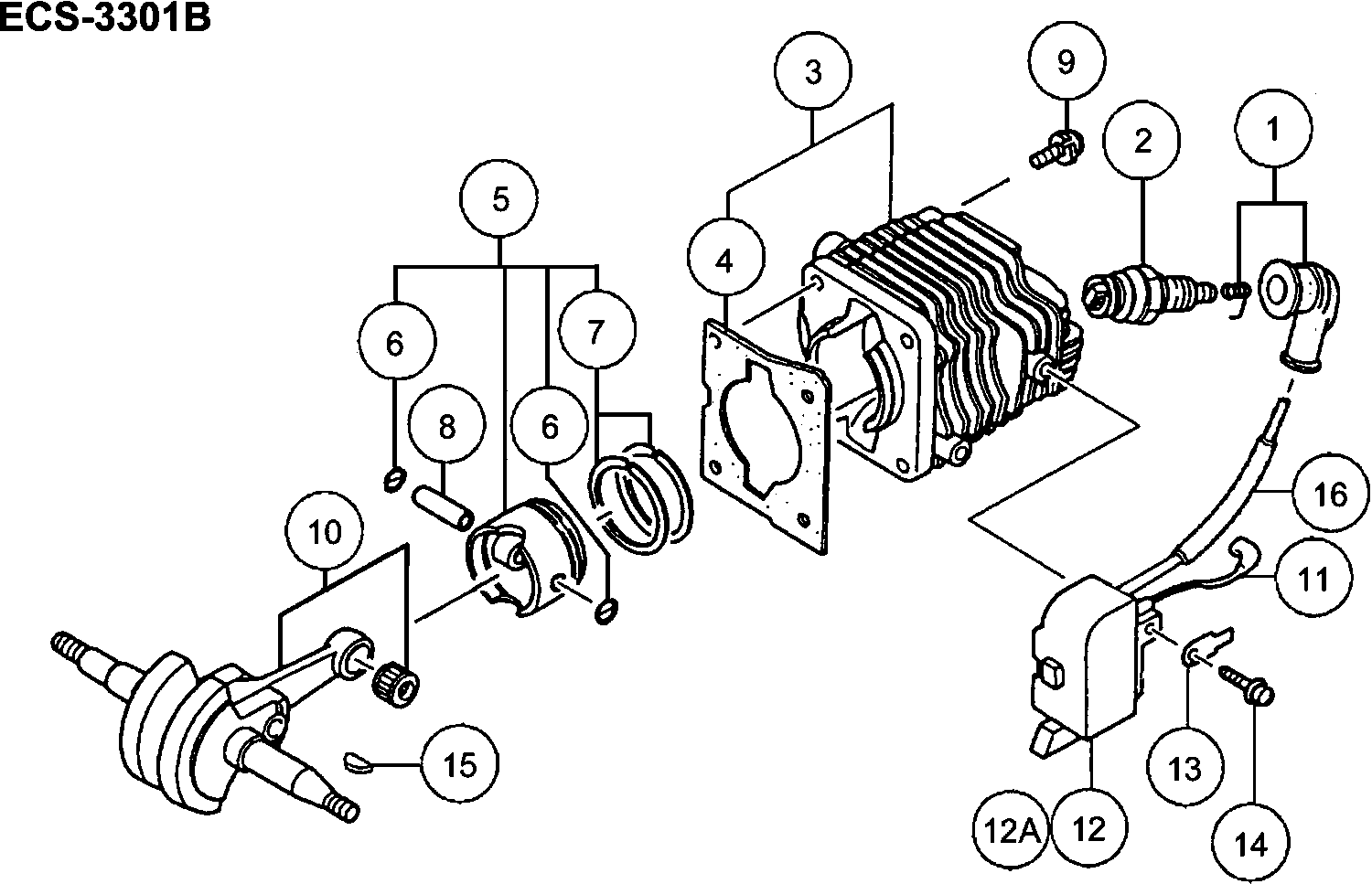

Zeichnungen der HIKOKI ECS-3301B

Teileliste der Hikoki ECS-3301B

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
16687468Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti€ 2,24
Spark Plug Ass'y Cj8
26699324Spark Plug Ass'y Cj8€ 3,19
Zylinder Set alte Art.nr. 001-01740-91
36685457Zylinder Set alte Art.nr. 001-01740-91€ 42,89
Zylinderdichtung alte Art.nr. 017-01740-20
46685724Zylinderdichtung alte Art.nr. 017-01740-20€ 1,11
Kolben Set alte Art.nr. 030-01741-90
56685879Kolben Set alte Art.nr. 030-01741-90€ 21,53
Sicherungsring neue Art.nr. 039-00000-20
66685078Sicherungsring neue Art.nr. 039-00000-20€ 1,11
Kolbenring
76685331Kolbenring€ 3,92
Kolbenbolzen alte Art.nr. 037-01400-20
86686008Kolbenbolzen alte Art.nr. 037-01400-20€ 2,24
Sechskantbolzen Rb24e
96684903Sechskantbolzen Rb24e€ 2,08
Nicht bestellbar
106697636Nicht bestellbar
Kabel B70m
116687837Kabel B70m€ 2,24
Zündspule kpl.167-21529-80 Till S039107
126687697Zündspule kpl.167-21529-80 Till S039107€ 34,99
Zündspule kpl. alte Art.nr.167-21540-80
12A6687700Zündspule kpl. alte Art.nr.167-21540-80€ 42,89
Tab
136688060Tab€ 1,11
Hochspannungsschraube 4x18ws alte Art.nr. 994-160
146695407Hochspannungsschraube 4x18ws alte Art.nr. 994-160€ 1,11
Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
156684899Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20€ 2,08
Isolierröhre f. Kabel alte Art.nr. 755-32050-20 T
166692900Isolierröhre f. Kabel alte Art.nr. 755-32050-20 T€ 1,11
Öldichtung Cg24ekb
216684607Öldichtung Cg24ekb€ 4,15
Nadelrolle
226685095Nadelrolle€ 1,11
Kugellager
236685096Kugellager€ 5,11
Dichtung f. Kurbelgehäuse Till Y060200
246686699Dichtung f. Kurbelgehäuse Till Y060200€ 1,11
Nicht bestellbar
256684668Nicht bestellbar
Magnetzünder Rotor kpl alte Art.nr. 155-21529-91
266687393Magnetzünder Rotor kpl alte Art.nr. 155-21529-91€ 18,89
Magnetzünder Rotor kpl alte Art.nr. 155-21540-90
26A6687394Magnetzünder Rotor kpl alte Art.nr. 155-21540-90€ 23,43
D4eretainingringnew
276685101D4eretainingringnew€ 1,11
Startersperre
286685105Startersperre€ 1,11
Startersperre
29A6685334Startersperre€ 1,02
Ring
306685103Ring€ 1,11
Mutter f. Schwungrad
316685104Mutter f. Schwungrad€ 1,11
Unterlegscheibe
326685098Unterlegscheibe€ 1,11
Zwischenlegering 0.1 alte Art.nr. 071-04063-21
326686474Zwischenlegering 0.1 alte Art.nr. 071-04063-21€ 1,11
Unterlegscheibe
326685099Unterlegscheibe€ 1,11
Zwischenlegering 0.4 alte Art.nr. 071-04063-25
326686475Zwischenlegering 0.4 alte Art.nr. 071-04063-25€ 1,11
Ring
336695222Ring€ 1,11
Motorgehäuse Scharlachrot alte Art.nr.560-32910-9
406691363Motorgehäuse Scharlachrot alte Art.nr.560-32910-9€ 33,09
Entlüftungsventil
416685173Entlüftungsventil€ 2,24
Air Vent Valve Set
426697231Air Vent Valve Set€ 5,28
Sechskantbolzen Cg24ekb
436684634Sechskantbolzen Cg24ekb€ 2,08
Erdungskabel
446697602Erdungskabel€ 1,91
Stop Switch Ass'y
45A6601374Stop Switch Ass'y€ 11,34
Schalterplatte
466687949Schalterplatte€ 1,11
Gummidichtung A Till U272561
476686329Gummidichtung A Till U272561€ 1,11
Filterabdeckung
506686299Filterabdeckung€ 3,19
Filterabdeckung
516689735Filterabdeckung€ 1,11
Filter Element
526690064Filter Element€ 3,19
Vergaserisoliergummi
556690001Vergaserisoliergummi€ 1,11
Nicht mehr lieferbar
586694964Nicht mehr lieferbar
Carburetor Gasket
596698108Carburetor Gasket€ 1,74
Vergaser Set Reserve
606690664Vergaser Set Reserve€ 58,42
Schraube 5x45/s alte Art.nr. 994-14050-451
616695350Schraube 5x45/s alte Art.nr. 994-14050-451€ 1,11
Drosseldistanzblech alte Art.nr.708-32911-20
626692597Drosseldistanzblech alte Art.nr.708-32911-20€ 1,02
kleine Unterlegscheibe Rb24e
636684864kleine Unterlegscheibe Rb24e€ 2,08
Drosselventil alte Art.-nr.700-32918-20
646692410Drosselventil alte Art.-nr.700-32918-20€ 2,24
Schneidschraube
656685152Schneidschraube€ 1,11
Filterabdeckung
666687344Filterabdeckung€ 4,31
Nicht bestellbar
676684668Nicht bestellbar
kleine Unterlegscheibe Rb24e
686684864kleine Unterlegscheibe Rb24e€ 2,08
Leerlaufschwamm
696685224Leerlaufschwamm€ 1,11
Luftfilter Schwamm Till G086250
716690355Luftfilter Schwamm Till G086250€ 1,11
Dichtungsabdeckung alte Art.nr. 129-01730-20 Till
726687182Dichtungsabdeckung alte Art.nr. 129-01730-20 Till€ 1,11
Sechskantbolzen 5x40 alte Art.nr. 990-51050-403
816695054Sechskantbolzen 5x40 alte Art.nr. 990-51050-403€ 1,11
Ring
826684661Ring€ 2,08
Auspuffdämpfer-set alte Art.nr.704-01742-91 Till
836692445Auspuffdämpfer-set alte Art.nr.704-01742-91 Till€ 50,66
Auspuffdämpfer-set alte Art.nr.704-01742-92 For A
83A6692446Auspuffdämpfer-set alte Art.nr.704-01742-92 For A€ 30,08
Schalldämpfergehäuse B alte Art.nr.717-01740-80 F
846692627Schalldämpfergehäuse B alte Art.nr.717-01740-80 F€ 10,87
Nicht mehr lieferbar
85A6692677Nicht mehr lieferbar
Funkenfänger alte Art.-nr.732-01740-20 For Aus
866692691Funkenfänger alte Art.-nr.732-01740-20 For Aus€ 4,31
Schalldämpfer-gehäuse alte Art.nr.716-01709-80 Fo
876692607Schalldämpfer-gehäuse alte Art.nr.716-01709-80 Fo€ 4,31
Schalldämpferdichtung alte Art.-nr.737-01700-20
886692734Schalldämpferdichtung alte Art.-nr.737-01700-20€ 1,11
Schalldämpfer Kupplungsdichtung alte Art.-nr.739-
896692833Schalldämpfer Kupplungsdichtung alte Art.-nr.739-€ 1,11
Ölleitung B alte Art.nr.505-32710-20
1016691121Ölleitung B alte Art.nr.505-32710-20€ 4,31
Clip 7 alte Art.nr.680-04019-21
1026692312Clip 7 alte Art.nr.680-04019-21€ 1,11
Ring
1036684661Ring€ 2,08
Ölfilter alte Art.nr.487-32712-20
1046690919Ölfilter alte Art.nr.487-32712-20€ 1,11
Ölfilter
1056685249Ölfilter€ 2,24
Gasgestänge alte Art.nr.490-32910-20
1066690974Gasgestänge alte Art.nr.490-32910-20€ 4,31
Gashebel alte Art.nr.491-32710-20
1076690982Gashebel alte Art.nr.491-32710-20€ 1,11
Gummileitung alte Art.nr.678-01740-20
1106692292Gummileitung alte Art.nr.678-01740-20€ 4,31
Pumpenfilter
1116685199Pumpenfilter€ 4,31
Nicht bestellbar
1146697780Nicht bestellbar
Einstellkappe Since B027901
1156687957Einstellkappe Since B027901€ 3,19
Gummidichtungsring alte Art.-nr.707-32710-20
1166692590Gummidichtungsring alte Art.-nr.707-32710-20€ 1,11
Drosselknopf alte Art.-nr.704-32710-80
1176692513Drosselknopf alte Art.-nr.704-32710-80€ 2,24
Gummidichtung
1186687976Gummidichtung€ 1,11
O-ring
1196697898O-ring€ 1,00
Öl-tankkappe alte Art.nr.642-32719-90
1206692159Öl-tankkappe alte Art.nr.642-32719-90€ 4,95
Tankdeckel alte Art.nr.635-32719-90
1216692118Tankdeckel alte Art.nr.635-32719-90€ 4,95
Seilzugstarter kpl. alte Art.nr. 756-01740-90
1316692906Seilzugstarter kpl. alte Art.nr. 756-01740-90€ 42,89
Schneidschraube Since C026901 Till F024130
1326685275Schneidschraube Since C026901 Till F024130€ 1,11
Ring
1336689681Ring€ 1,11
Seilscheibenstarter alte Art.nr.774-01740-20
1346693060Seilscheibenstarter alte Art.nr.774-01740-20€ 3,19
Starter f. Seilhaspel
1356693159Starter f. Seilhaspel€ 1,11
Gehäuse f. Rückholfe alte Art.nr. 778-01740-90
1366693093Gehäuse f. Rückholfe alte Art.nr. 778-01740-90€ 7,50
Startergriff alte Art.nr.785-01740-20
1376693228Startergriff alte Art.nr.785-01740-20€ 2,24
Lüftergehäuse
1386686947Lüftergehäuse€ 8,30
Schneidschraube Till C026900
1396685191Schneidschraube Till C026900€ 1,11
Schutzsieb Cg24ekb
1516684700Schutzsieb Cg24ekb€ 4,15
Pumpengehäuse alte Art.nr.575-25006-20 Since B027
1526691416Pumpengehäuse alte Art.nr.575-25006-20 Since B027€ 8,63
Schraube
1536685210Schraube€ 1,11
Pumpendichtung
1546685212Pumpendichtung€ 2,24
Pumpen Membrane
1556685213Pumpen Membrane€ 4,31
Kontrollhebel
1586685217Kontrollhebel€ 3,19
Gelenkwellenset
1596685218Gelenkwellenset€ 2,24
Ventilfeder
1606690873Ventilfeder€ 4,31
Gelenkwelle
1616685219Gelenkwelle€ 1,11
Membranabdeckung
1626685222Membranabdeckung€ 4,31
Dosiermembrane alte Art.nr474-25001-80. Till B027
1636690827Dosiermembrane alte Art.nr474-25001-80. Till B027€ 11,34
Membran Verpackung
1646685220Membran Verpackung€ 2,24
Nadelventil alte Art.nr. 603-25012-20
1656685215Nadelventil alte Art.nr. 603-25012-20€ 5,11
Justierschraube
1666685297Justierschraube€ 2,24
Justierschraube
1676685298Justierschraube€ 2,24
Schraube
1706685223Schraube€ 1,11
Schraube 5 x 14 Ws alte Art.nr. 994-16050-141
1916695416Schraube 5 x 14 Ws alte Art.nr. 994-16050-141€ 1,11
Abdeckung f. Ölpumpe alte Art.nr. 097-32900-20
1926686763Abdeckung f. Ölpumpe alte Art.nr. 097-32900-20€ 2,24
Ölleitung A alte Art.nr.515-32710-20
1936691223Ölleitung A alte Art.nr.515-32710-20€ 3,19
Schraube Antrieb alte Art.nr. 084-32900-20
1946686645Schraube Antrieb alte Art.nr. 084-32900-20€ 10,07
Schwamm, Belüftung alte Art.nr.567-01700-20
1956691400Schwamm, Belüftung alte Art.nr.567-01700-20€ 1,11
Ölpumpe kpl. alte Art.nr. 144-32902-90
1966687324Ölpumpe kpl. alte Art.nr. 144-32902-90€ 10,22
Öljustierdichtung alte Art.nr.488-32710-21
1976690956Öljustierdichtung alte Art.nr.488-32710-21€ 1,11
Ölpumpenregler alte Art.nr.501-32710-21
1986691070Ölpumpenregler alte Art.nr.501-32710-21€ 1,11
O Ring
1996697917O Ring€ 1,00
Reserveset f. Ölpumenbehälter alte Art.nr. 088-32
2006686681Reserveset f. Ölpumenbehälter alte Art.nr. 088-32€ 9,43
O Ring
2016697917O Ring€ 1,00
Schneidschraube Since C026901 Till F024130
2026685275Schneidschraube Since C026901 Till F024130€ 1,11
Benzinleitung Till G086250
2036685154Benzinleitung Till G086250€ 1,11
Kettenfänger
2046685155Kettenfänger€ 1,11
Schneidschraube
2056685152Schneidschraube€ 1,11
Klemmmutter f. Kette alte Art.nr. 121-32530-20 Ti
2216685166Klemmmutter f. Kette alte Art.nr. 121-32530-20 Ti€ 2,24
Klemmmutter f. Kette alte Art.nr. 121-32530-20 Ti
221A6685166Klemmmutter f. Kette alte Art.nr. 121-32530-20 Ti€ 2,24
Kupplung
2226685142Kupplung€ 13,92
Nadellager alte Art.nr. 999-62101-301
2236685143Nadellager alte Art.nr. 999-62101-301€ 4,31
Kupplungsgehäuse
2246685144Kupplungsgehäuse€ 14,06
Ring
2256685145Ring€ 2,24
Schneidschraube
2266685161Schneidschraube€ 1,11
Kurbelwelle
2286685146Kurbelwelle€ 2,24
Brake Handle Comp.
2356697958Brake Handle Comp.€ 8,30
Bremseisenabdeckung schwarz
2366689712Bremseisenabdeckung schwarz€ 2,24
Nicht bestellbar
2376697694Nicht bestellbar
Bremsunterstützung
2386685119Bremsunterstützung€ 4,31
Nadelroller
2396685141Nadelroller€ 1,11
Bremseisenabdeckung
2406685388Bremseisenabdeckung€ 3,92
Bremsband
2416689728Bremsband€ 8,14
Filter Fixier Mansch
2426690805Filter Fixier Mansch€ 1,11
Hülse alte Art.nr. 031-32901-20
2436685120Hülse alte Art.nr. 031-32901-20€ 1,11
Side Cover Comp
2446697614Side Cover Comp€ 10,54
Bremshebelfeder
2456685122Bremshebelfeder€ 2,24
Schneidschraube
2466685148Schneidschraube€ 1,11
Nylon-kontermutter 4 alte Art.nr. 991-78040-010
2616695163Nylon-kontermutter 4 alte Art.nr. 991-78040-010€ 1,11
Blechschraube 5x40 alte Art.nr. 990-73050-404
2626695108Blechschraube 5x40 alte Art.nr. 990-73050-404€ 1,11
Dämpfer Manschette A
2636688480Dämpfer Manschette A€ 1,11
Dämpfer A
2646688117Dämpfer A€ 1,11
Schraube 4x30ps alte Art.nr. 994-15040-302
2656695378Schraube 4x30ps alte Art.nr. 994-15040-302€ 1,11
Rück Griff B kompl. alte Art.nr. 011-32900-80
2666685645Rück Griff B kompl. alte Art.nr. 011-32900-80€ 5,43
Steckbolzenkappe alte Art.-nr.725-32161-20
2676692680Steckbolzenkappe alte Art.-nr.725-32161-20€ 1,11
Stopperfeder
2686686447Stopperfeder€ 1,11
Steckbolzen
2696686430Steckbolzen€ 1,11
Sicherheitshebel
2706688363Sicherheitshebel€ 1,11
Drosselklappenhebel alte Art.nr. 060-32910-20
2716686392Drosselklappenhebel alte Art.nr. 060-32910-20€ 1,11
Drosselklappenfeder alte Art.nr. 061-32710-20
2726686416Drosselklappenfeder alte Art.nr. 061-32710-20€ 2,24
Rück Griff
2736685620Rück Griff€ 7,34
Blechschraube 5x35 alte Art.nr. 990-73050-354
2746695107Blechschraube 5x35 alte Art.nr. 990-73050-354€ 1,11
Schneidschraube
2756685148Schneidschraube€ 1,11
Frontgriff
2766688083Frontgriff€ 6,07
Dämpfer B
2776688412Dämpfer B€ 1,11
Dämpfer Manschette B
2786688485Dämpfer Manschette B€ 1,11
Blechschraube 5x35 alte Art.nr. 990-73050-354
2796695107Blechschraube 5x35 alte Art.nr. 990-73050-354€ 1,11
Kombischlüssel 10/19 alte Art.nr. 013-29323-50
5016685257Kombischlüssel 10/19 alte Art.nr. 013-29323-50€ 3,19
Kombi Steckschlüssel alte Art.nr.883-32600-20
501A6693809Kombi Steckschlüssel alte Art.nr.883-32600-20€ 4,31
Nicht bestellbar
503A6685401Nicht bestellbar
x50 Minus Treibrad Since B027901
5056686632x50 Minus Treibrad Since B027901€ 2,96
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
