Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki ECV-3900'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

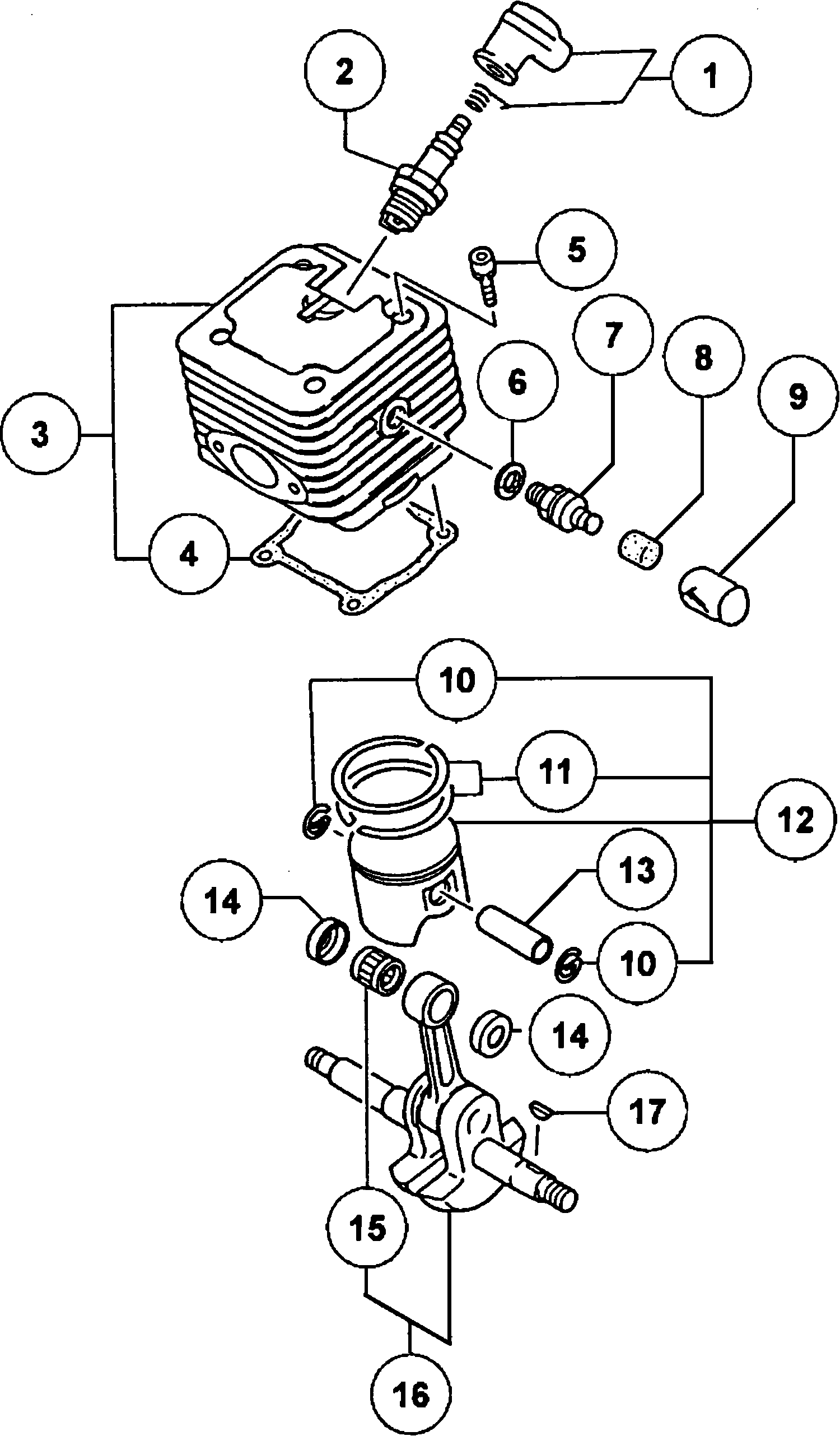

Zeichnungen der Hikoki ECV-3900
Teileliste der Hikoki ECV-3900
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti | ||||
| 1 | 6687468 | 2.31 | 2.75 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 6699323 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 3 | 6685464 | -1.00 | -1.19 | |
| Zylinderdichtung | ||||
| 4 | 6685731 | 1.15 | 1.37 | |
| Sechskantbolzen 5x20s alte Art.nr. 994-61050-205 | ||||
| 5 | 6695491 | 1.15 | 1.37 | |
| Dekompressions Ventil Dichtung alte Art.nr. 028-0 | ||||
| 6 | 6685860 | 1.15 | 1.37 | |
| Druckentlastung, komplett | ||||
| 7 | 6685589 | 28.14 | 33.48 | |
| Dekompressionsabdeckung alte Art.nr. 020-04063-20 | ||||
| 8 | 6685800 | 1.15 | 1.37 | |
| Staubabdeckung | ||||
| 9 | 6690808 | 26.16 | 31.13 | |
| Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0 | ||||
| 10 | 6686026 | 1.15 | 1.37 | |
| Kolbenring Parker alte Art.nr. 041-04063-20 | ||||
| 11 | 6686124 | 4.95 | 5.89 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 12 | 6685883 | -1.00 | -1.19 | |
| Kolbenbolzen 10x30 alte Art.nr. 037-01000-20 | ||||
| 13 | 6686007 | 2.31 | 2.75 | |
| Kolbenbolzen Ring alte Art.nr. 036-04090-20 | ||||
| 14 | 6685993 | 5.28 | 6.28 | |
| Nadellager 2x8.8 alte Art.nr. 999-62101-480 | ||||
| 15 | 6695602 | 5.28 | 6.28 | |
| Kurbelwelle kpl. alte Art.nr. 046-04063-81 | ||||
| 16 | 6686182 | 108.45 | 129.06 | |
| Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20 | ||||
| 17 | 6684899 | 2.15 | 2.56 | |
| Seitendämpfer | ||||
| 31 | 6688164 | 1.15 | 1.37 | |
| Sechskantschraube 5x35 alte Art.nr. 990-53050-353 | ||||
| 32 | 6695076 | 1.15 | 1.37 | |
| Ölleitung A alte Art.nr.515-3252k-20 | ||||
| 33 | 6691219 | 4.45 | 5.30 | |
| Clip 7 alte Art.nr.680-04019-21 | ||||
| 34 | 6692312 | 1.15 | 1.37 | |
| Ölfilterkörper Komp. | ||||
| 35 | 6697651 | 2.98 | 3.54 | |
| Unterlegscheibe | ||||
| 36 | 6685098 | 1.15 | 1.37 | |
| Unterlegscheibe | ||||
| 36 | 6685099 | 1.15 | 1.37 | |
| Zwischenlegering 0.4 alte Art.nr. 071-04063-25 | ||||
| 36 | 6686475 | 1.15 | 1.37 | |
| Kurbelgehäusebaugruppe (altes 6686541) | ||||
| 37 | 6697589 | 100.43 | 119.51 | |
| Drückstift 4x12 alte Art.nr. 999-05041-203 | ||||
| 38 | 6695521 | 1.15 | 1.37 | |
| Öldichtung Ismx12325.5 alte Art.nr. 999-66123-219 | ||||
| 39 | 6695633 | 3.30 | 3.93 | |
| Anschlagring innen C-32 alte Art.nr. 993-51032-00 | ||||
| 40 | 6695295 | 1.15 | 1.37 | |
| Kugellager | ||||
| 41 | 6685096 | 5.28 | 6.28 | |
| Kugellager | ||||
| 42 | 6685096 | 5.28 | 6.28 | |
| Anschlagring innen C-32 alte Art.nr. 993-51032-00 | ||||
| 43 | 6695295 | 1.15 | 1.37 | |
| Öldichtung Ismx12325.5 alte Art.nr. 999-66123-219 | ||||
| 44 | 6695633 | 3.30 | 3.93 | |
| Dichtung f. Kurbelgehäuse alte Art.nr. 090-04063- | ||||
| 45 | 6686710 | 1.15 | 1.37 | |
| Entlüftungsventil | ||||
| 46 | 6685173 | 2.31 | 2.75 | |
| Belüftungs Abdeckung alte Art.nr.566-04063-20 | ||||
| 47 | 6691399 | 4.45 | 5.30 | |
| Sechskantbolzen Cg24ekb | ||||
| 48 | 6684586 | 2.15 | 2.56 | |
| Sechskantbolzen Cg24ekb | ||||
| 49 | 6684786 | 2.15 | 2.56 | |
| Luft Deflektor | ||||
| 50 | 6687207 | 4.45 | 5.30 | |
| Unterlegscheibe Cg24ekb Neue Art.nr. 6684611 | ||||
| 51 | 6684611 | 2.15 | 2.56 | |
| Sechskantmutter Cg24ekb | ||||
| 52 | 6684612 | 2.15 | 2.56 | |
| Magnetzünder Rotor kpl alte Art.nr. 155-21541-90 | ||||
| 53 | 6687395 | 38.26 | 45.53 | |
| Ring | ||||
| 54 | 6687942 | 1.15 | 1.37 | |
| Sperrfeder alte Art.nr. 790-04063-20 | ||||
| 55 | 6693348 | 1.15 | 1.37 | |
| Startersperre alte Art.nr. 788-01700-20 | ||||
| 56 | 6693304 | 2.31 | 2.75 | |
| Stufenbolzen alte Art.nr. 793-10200-20 | ||||
| 57 | 6693366 | 1.15 | 1.37 | |
| Griffdämpfer Since V181601 | ||||
| 58 | 6688107 | 1.15 | 1.37 | |
| Kupplung M9 Since V181601 | ||||
| 72A | 6688489 | 15.58 | 18.53 | |
| Kupplungsgehäuse Comp. 7T (ALT 310-3252L-82) | ||||
| 73 | 6689009 | 30.25 | 36.00 | |
| Nadellager K11141og alte Art.nr. 999-62111-430 | ||||
| 74 | 6695606 | 7.59 | 9.03 | |
| Abdeckung f. Ölpumpe alte Art.nr. 097-3252k-20 | ||||
| 75 | 6686755 | 2.31 | 2.75 | |
| Schraube Antrieb kpl. alte Art.nr. 084-3252k-80 | ||||
| 76 | 6686640 | 17.55 | 20.88 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 77 | 6687331 | 0.00 | 0.00 | |
| Ring | ||||
| 78 | 6686452 | 1.15 | 1.37 | |
| kleine Schraube 4x12ws alte Art.nr. 994-16040-126 | ||||
| 79 | 6695403 | 1.15 | 1.37 | |
| Hochspannungsschraube 4x18ws alte Art.nr. 994-160 | ||||
| 80 | 6695407 | 1.15 | 1.37 | |
| Ablassventil alte Art.nr. 086-3252k-20 | ||||
| 81 | 6686661 | 1.15 | 1.37 | |
| O-ring S-3 alte Art.nr. 999-67003-012 | ||||
| 82 | 6695659 | 1.15 | 1.37 | |
| O-ring P-5 alte Art.nr. 999-67005-000 | ||||
| 83 | 6695661 | 1.15 | 1.37 | |
| Kupplungsfeder Since V181601 | ||||
| 84 | 6689426 | 3.30 | 3.93 | |
| Kupplungsschuh Since V181601 | ||||
| 85 | 6689493 | 7.10 | 8.45 | |
| Kupplungsnabe Since V181601 | ||||
| 86 | 6689497 | 1.15 | 1.37 | |
| Ring | ||||
| 87 | 6689642 | 2.31 | 2.75 | |
| Filter Element | ||||
| 101 | 6690335 | 4.79 | 5.70 | |
| Filter Element | ||||
| 102 | 6690325 | 4.79 | 5.70 | |
| Luftfilterbasis kpl. | ||||
| 103 | 6690198 | 3.30 | 3.93 | |
| Sechskantbolzen 5x45 alte Art.nr. 990-51050-453 | ||||
| 104 | 6695055 | 1.15 | 1.37 | |
| Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01 | ||||
| 105 | 6684662 | 2.15 | 2.56 | |
| kleine Unterlegscheibe Rb24e | ||||
| 106 | 6684864 | 2.15 | 2.56 | |
| Sechskantbolzen 5x15ws alte Art.nr. 994-64050-154 | ||||
| 107 | 6695512 | 1.15 | 1.37 | |
| Justierschraube, Leerlauf Till H126320 | ||||
| 109 | 6687993 | 2.31 | 2.75 | |
| Justierschraube | ||||
| 109A | 6685298 | 2.31 | 2.75 | |
| Ring | ||||
| 110 | 6687943 | 1.15 | 1.37 | |
| Vergaserisoliergummi | ||||
| 111 | 6690004 | 3.30 | 3.93 | |
| Isolator kpl. | ||||
| 112 | 6689941 | 2.31 | 2.75 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 113 | 6689789 | 0.00 | 0.00 | |
| Ansaugkrümmerdichtung | ||||
| 114 | 6689876 | 1.15 | 1.37 | |
| Sechskantbolzen Cg24ekb | ||||
| 115 | 6684595 | 2.15 | 2.56 | |
| Leerlauf Justierfede | ||||
| 116 | 6690766 | 2.31 | 2.75 | |
| Ansaugkrümmer Includ.98a Till 8.2012 | ||||
| 117 | 6685202 | 3.30 | 3.93 | |
| Schalldämpferdichtung alte Art.-nr.737-04063-20 | ||||
| 118 | 6692737 | 3.30 | 3.93 | |
| Auspuffdämpfer-set alte Art.nr.704-04063-90 | ||||
| 119 | 6692459 | 28.14 | 33.48 | |
| Schalldämpfer Halterung alte Art.nr. 760-04065-21 | ||||
| 120 | 6692942 | 4.79 | 5.70 | |
| Sechskantbolzen Rb24e | ||||
| 121 | 6684903 | 2.15 | 2.56 | |
| Sechskantbolzen 4x10 alte Art.nr. 990-51040-106 F | ||||
| 122 | 6695036 | 1.15 | 1.37 | |
| Seilzugstarter kpl. alte Art.nr.756-04065-90 | ||||
| 141 | 6692916 | 26.16 | 31.13 | |
| Stellschraube alte Art.nr. 839-02010-20 Till 7.20 | ||||
| 142 | 6693633 | 1.15 | 1.37 | |
| Starter f. Seilhaspel | ||||
| 143 | 6693059 | 7.10 | 8.45 | |
| Gehäuse f. Rückholfeder | ||||
| 144 | 6693096 | 9.90 | 11.78 | |
| Lüftergehäuse | ||||
| 145 | 6686963 | 18.00 | 21.42 | |
| Platte | ||||
| 146 | 6685189 | 1.15 | 1.37 | |
| Startergriff alte Art.nr.785-04063-20 Since H0813 | ||||
| 147 | 6693230 | 4.45 | 5.30 | |
| Starter Seil alte Art.nr.483-01700-20 | ||||
| 148 | 6693158 | 3.30 | 3.93 | |
| Sechskantbolzen 5x15ws alte Art.nr. 994-64050-154 | ||||
| 150 | 6695512 | 1.15 | 1.37 | |
| Vergaserdichtung | ||||
| 201 | 6690604 | 90.45 | 107.64 | |
| Schutzsieb Cg24ekb | ||||
| 202 | 6684700 | 4.29 | 5.10 | |
| Pumpengehäuse alte Art.nr.575-25006-20 Since B027 | ||||
| 203 | 6691416 | 8.91 | 10.61 | |
| Schraube | ||||
| 204 | 6685210 | 1.15 | 1.37 | |
| Pumpendichtung | ||||
| 205 | 6685212 | 2.31 | 2.75 | |
| Pumpen Membrane | ||||
| 206 | 6685213 | 4.45 | 5.30 | |
| Nadelventil alte Art.nr. 603-25012-20 | ||||
| 207 | 6685215 | 5.28 | 6.28 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 208 | 6685220 | 0.00 | 0.00 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 209 | 6690827 | 0.00 | 0.00 | |
| Membranabdeckung | ||||
| 210 | 6685222 | 4.45 | 5.30 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 211 | 6690872 | -1.00 | -1.19 | |
| Gelenkwellenset | ||||
| 212 | 6685218 | 2.31 | 2.75 | |
| Gelenkwelle | ||||
| 213 | 6685219 | 1.15 | 1.37 | |
| Kontrollhebel | ||||
| 214 | 6685217 | 3.30 | 3.93 | |
| Schraube | ||||
| 215 | 6685223 | 1.15 | 1.37 | |
| Justierfeder alte Art.nr.623-25032-20 Till B02770 | ||||
| 216 | 6692048 | 2.31 | 2.75 | |
| Einstellschraube For Sauth America,asia | ||||
| 217 | 6690719 | 5.94 | 7.07 | |
| Höhenjustierfeder alte Art.nr.485-25040-20 | ||||
| 218 | 6690897 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 219 | 6690697 | -1.00 | -1.19 | |
| Luftfilterknopf kpl. alte Art.nr. 175-3252k-80 | ||||
| 231 | 6687793 | 3.30 | 3.93 | |
| Filterabdeckung | ||||
| 232 | 6690404 | 4.79 | 5.70 | |
| Gummidichtung | ||||
| 233 | 6687974 | 1.15 | 1.37 | |
| Einstellkappe | ||||
| 234 | 6687954 | 1.15 | 1.37 | |
| Zylinderabdeckung alte Art.nr. 016-04065-20 | ||||
| 235 | 6685681 | 8.25 | 9.82 | |
| Zylinder Stützgummi alte Art.nr.599-04063-20 | ||||
| 236 | 6691825 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 237 | 6690056 | -1.00 | -1.19 | |
| Sechskantbolzen 5x15ws alte Art.nr. 994-64050-154 | ||||
| 238 | 6695512 | 1.15 | 1.37 | |
| Isolierte Röhre 85l | ||||
| 239 | 6688315 | 1.15 | 1.37 | |
| Drosselknopf alte Art.-nr.704-3252k-80 | ||||
| 240 | 6692507 | 2.31 | 2.75 | |
| Haltegummi f. Drosselgestänge alte Art.-nr.707-32 | ||||
| 241 | 6692587 | 1.15 | 1.37 | |
| Stoppschalter kpl. alte Art.nr.162-04063-81 | ||||
| 242 | 6687506 | 6.60 | 7.85 | |
| Kontrollplatte alte Art.nr.511-04663-20 | ||||
| 243 | 6691192 | 1.15 | 1.37 | |
| Schließklappenplatte | ||||
| 244 | 6687952 | 2.31 | 2.75 | |
| Kabelstopper B225m | ||||
| 245 | 6687929 | 2.31 | 2.75 | |
| Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12 | ||||
| 246 | 6684667 | 2.15 | 2.56 | |
| Stoßleistenbolzen | ||||
| 247 | 6690705 | 3.30 | 3.93 | |
| Kettenfänger alte Art.nr. 125-3252k-90 | ||||
| 248 | 6687163 | 3.30 | 3.93 | |
| Spezial Bolzen | ||||
| 249 | 6689734 | 3.30 | 3.93 | |
| Benzinleitung Till G086250 | ||||
| 250 | 6685154 | 1.15 | 1.37 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 251 | 6688113 | 0.00 | 0.00 | |
| Blechschraube 5x35 alte Art.nr. 990-73050-354 | ||||
| 252 | 6695107 | 1.15 | 1.37 | |
| Manschette 15 alte Art.nr.659-37922-20 | ||||
| 253 | 6692248 | 1.15 | 1.37 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 254 | 6697756 | 0.00 | 0.00 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 255 | 6697888 | 0.00 | 0.00 | |
| Zündspule kpl. alte Art.nr.167-21527-81 | ||||
| 256 | 6687695 | 76.38 | 90.89 | |
| Sechskantbolzen Cg24ekb Till H124040 | ||||
| 257 | 6684599 | 2.15 | 2.56 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 271 | 6693454 | 0.00 | 0.00 | |
| Klemmmutter f. Kette alte Art.nr. 121-32600-20 | ||||
| 272 | 6687105 | 1.15 | 1.37 | |
| Blechschraube 4x14 alte Art.nr. 993-49040-142 | ||||
| 273 | 6695280 | 1.15 | 1.37 | |
| Seitenverkleidung kompl. | ||||
| 277 | 6686093 | 28.14 | 33.48 | |
| Seitenverkleidung kompl. Taiwan Orange | ||||
| 280 | 6686092 | 13.53 | 16.09 | |
| Filter Fixier Mansch | ||||
| 281 | 6690805 | 1.15 | 1.37 | |
| Handschutz-anschlag alte Art.nr.807-3252k-20 | ||||
| 282 | 6693477 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 283 | 6689781 | -1.00 | -1.19 | |
| Bremseisenabdeckung | ||||
| 288 | 6689709 | 2.31 | 2.75 | |
| Schneidschraube | ||||
| 289 | 6685161 | 1.15 | 1.37 | |
| Führungsplatte B (alt 6690750) | ||||
| 290 | 6697598 | 3.30 | 3.93 | |
| Schraube 4x8 alte Art.nr. 990-11040-081 Till Z063 | ||||
| 291 | 6694861 | 1.15 | 1.37 | |
| Führungsplatte A (alt 6690727) | ||||
| 292 | 6697597 | 3.30 | 3.93 | |
| Bolzen f. Kettensteg alte Art.nr. 101-32530-20 | ||||
| 293 | 6686804 | 2.31 | 2.75 | |
| Kettenspannerbolzen alte Art.nr. 116-3283k-90 For | ||||
| 294 | 6687073 | 3.30 | 3.93 | |
| Blechschraube 5x18 alte Art.nr. 990-73050-184 | ||||
| 311 | 6695106 | 1.15 | 1.37 | |
| Griff hinten | ||||
| 312 | 6688212 | 4.45 | 5.30 | |
| Abdeckung f. Zündkerze, schwarz | ||||
| 313 | 6688352 | 1.15 | 1.37 | |
| Gasgestänge alte Art.nr.490-3252k-81 | ||||
| 314 | 6690967 | 5.61 | 6.68 | |
| Drosselklappenhebel alte Art.nr. 060-3252k-20 | ||||
| 315 | 6686381 | 2.31 | 2.75 | |
| Drosselklappenfeder alte Art.nr. 061-3252k-20 | ||||
| 316 | 6686412 | 2.31 | 2.75 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 317 | 6685663 | 0.00 | 0.00 | |
| Feder | ||||
| 318 | 6685282 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 319 | 6688079 | -1.00 | -1.19 | |
| Blechschraube 5x18 alte Art.nr. 990-73050-184 | ||||
| 320 | 6695106 | 1.15 | 1.37 | |
| Entlüftungsventil alte Art.nr.646-3252l-90 | ||||
| 321 | 6692172 | 4.95 | 5.89 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 322 | 6691391 | 0.00 | 0.00 | |
| Frontdämpfer | ||||
| 323 | 6688241 | 2.31 | 2.75 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 324 | 6688261 | 0.00 | 0.00 | |
| Dämpfer Manschette | ||||
| 325 | 6688478 | 1.15 | 1.37 | |
| Sechskantbolzen 4x20 alte Art.nr. 990-51040-203 | ||||
| 326 | 6695039 | 1.15 | 1.37 | |
| Clip 5.2 alte Art.nr.680-04001-20 | ||||
| 327 | 6692311 | 1.15 | 1.37 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 328 | 6688173 | 0.00 | 0.00 | |
| Clip Cg24ekb | ||||
| 329 | 6684619 | 2.15 | 2.56 | |
| Filterpumpen Gehäuse alte Art.nr.675-11657-90 | ||||
| 330 | 6692285 | 7.26 | 8.64 | |
| Tankdeckel alte Art.nr.635-3252k-90 | ||||
| 331 | 6692111 | 3.30 | 3.93 | |
| Tankkappen Verpackung | ||||
| 332 | 6685179 | 1.15 | 1.37 | |
| Kombi Steckschlüssel alte Art.nr.883-32600-20 | ||||
| 501 | 6693809 | 4.45 | 5.30 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 6687296 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 6686855 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 6694810 | -1.00 | -1.19 | |
