Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki F30A'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

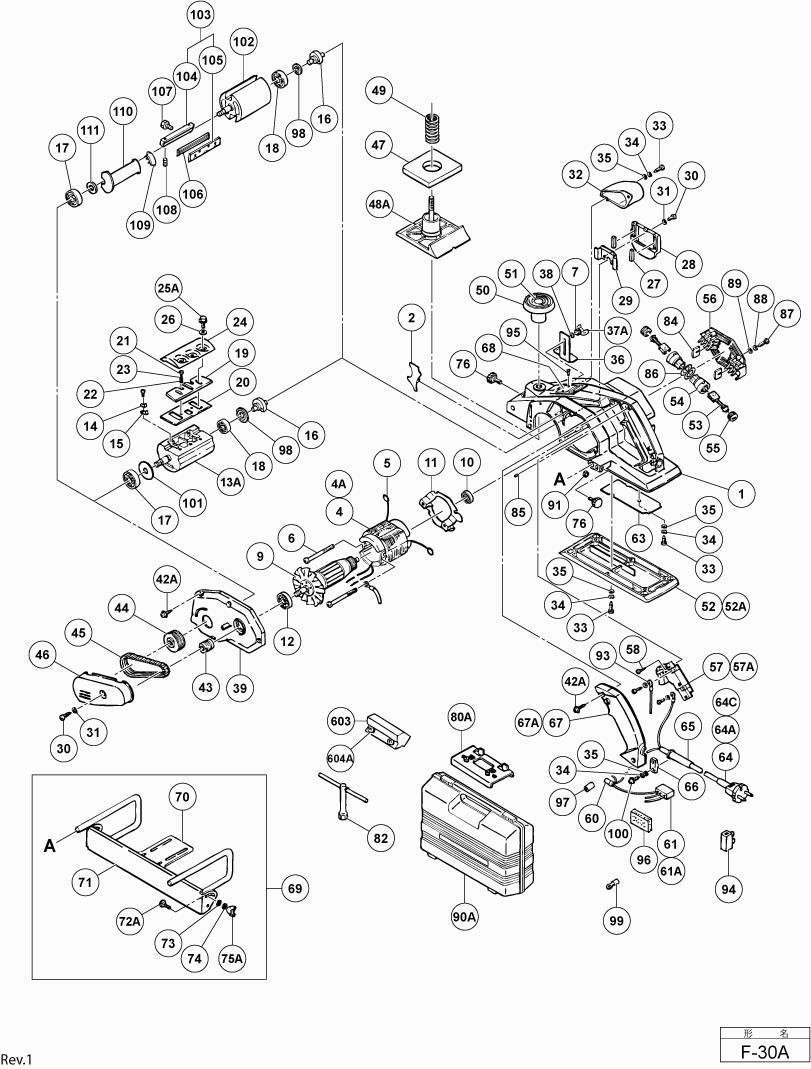

Zeichnungen der Hikoki F30A
Teileliste der Hikoki F30A
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 958860 | |||
| LUCHTGELEIDER | ||||
| 2 | 958891 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 4 | 958905G | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 4A | 958905E | |||
| Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | ||||
| 5 | 930703 | 2.40 | 2.86 | |
| Schneidschraube D5x65 (div.typen) | ||||
| 6 | 960251 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 9 | 958864U | |||
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 10 | 608VVM | 5.70 | 6.78 | |
| LUCHTGELEIDER | ||||
| 11 | 958865 | 1.00 | 1.19 | |
| Kugellager 6200 Vv | ||||
| 12 | 6200VV | 6.15 | 7.32 | |
| Messerblock Komplett F30a Includ.14-18,98,101 | ||||
| 13A | 991256 | 64.21 | 76.41 | |
| Haltefeder F30a/p50 | ||||
| 14 | 958699 | 1.05 | 1.25 | |
| Schutzschild | ||||
| 15 | 958700 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 16 | 958824Z | |||
| Kugellager 6201 Vv | ||||
| 17 | 6201VV | 6.45 | 7.68 | |
| Kugellager 629 Ddm | ||||
| 18 | 629DDM | 5.85 | 6.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 19 | 958867 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 20 | 958868 | |||
| Kopfschraube M4x 8 (10st) C8fshe, C8fse | ||||
| 21 | 949215 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 24 | 958869 | |||
| Bolzen (1) | ||||
| 25A | 958917 | 1.05 | 1.25 | |
| Unterlegscheibe | ||||
| 26 | 940391 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 27 | 958839Z | |||
| Messerabdeckung F30a | ||||
| 28 | 958902 | 2.55 | 3.03 | |
| Abdeckung | ||||
| 29 | 958899 | 1.05 | 1.25 | |
| Kopfschraube M4x14 (10st) | ||||
| 30 | 949218 | 1.05 | 1.25 | |
| Spanauswurf F30a | ||||
| 32 | 958870 | 2.55 | 3.03 | |
| Gewindeschraube D4X16 | ||||
| 33 | 954004 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 36 | 958840Z | |||
| Flügelschraube M5x6 (10st) | ||||
| 37A | 949395 | 3.90 | 4.64 | |
| Lagerschild | ||||
| 39 | 958871 | 23.93 | 28.47 | |
| Schneidschraube D4x25 M.flansch | ||||
| 42A | 306999 | 1.04 | 1.23 | |
| Scheibe (a) F30a | ||||
| 43 | 958872 | 7.05 | 8.39 | |
| Scheibe (b) F30a | ||||
| 44 | 958873 | 11.25 | 13.39 | |
| Antriebsriemen | ||||
| 45 | 958874 | 9.30 | 11.07 | |
| Riemenschutz F30a | ||||
| 46 | 958875 | 3.90 | 4.64 | |
| Gummidichtung F30a | ||||
| 47 | 958876 | 1.04 | 1.23 | |
| Vordere Grundplatte F30a | ||||
| 48A | 958918 | 13.75 | 16.36 | |
| Feder F30a/p20sa/sa2/se/sd | ||||
| 49 | 958709 | 1.95 | 2.32 | |
| Knopf | ||||
| 50 | 942328 | 5.25 | 6.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 51 | 958910 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 52 | 958878 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 52A | 958908Z | |||
| Kohlenbürsten (paar) H41mb | ||||
| 53 | 999043 | 4.50 | 5.36 | |
| Kohlekasten Zsb | ||||
| 54 | 958900 | 6.45 | 7.68 | |
| Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23 | ||||
| 55 | 945161 | 1.20 | 1.43 | |
| Hintere Abdeckung | ||||
| 56 | 958879 | 7.65 | 9.10 | |
| Schalter F30a/g13sc/p50 u.a For Ita,hol,swe,aut,n | ||||
| 57 | 931573 | 40.43 | 48.11 | |
| Schalter | ||||
| 57 | 953178 | 37.95 | 45.16 | |
| Schalter (alt 956632H) | ||||
| 57 | 956632 | 16.64 | 19.80 | |
| Schalter (a) für G18y/f30a | ||||
| 57 | 986201 | 16.64 | 19.80 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 57A | 960280Z | |||
| Schraube | ||||
| 58 | 954017 | 1.04 | 1.23 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 60 | 959140 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 61 | 960283Z | |||
| Kondensator Div.typen | ||||
| 61A | 994273 | 4.29 | 5.10 | |
| PLAAT | ||||
| 63 | 958882 | 1.00 | 1.19 | |
| Schnur | ||||
| 64 | 500240Z | 13.18 | 15.68 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 64A | 500435Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 64C | 500235Z | |||
| Kabelknickschutz D10.2 Till 11.1982 For Aus | ||||
| 65 | 930026 | 3.00 | 3.57 | |
| Kabelknickschutz D8.2 | ||||
| 65 | 930487 | 2.25 | 2.68 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 66 | 937631 | 1.04 | 1.23 | |
| Griffdeckel F30a (bis 4.1996) (ab 5.1996 Art.nr.9 | ||||
| 67 | 958883 | 8.70 | 10.35 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 67A | 958907Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 69 | 958886 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 70 | 958887 | |||
| Platte | ||||
| 71 | 958888 | 5.25 | 6.25 | |
| Schlossschraube M5x22 F30a/p50 | ||||
| 72A | 963492 | 1.50 | 1.78 | |
| Unterlegscheibe M5 (10st) | ||||
| 73 | 949424 | 1.05 | 1.25 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 74 | 949454 | 1.04 | 1.23 | |
| Flügelmutter M5 F30a/p50 | ||||
| 75A | 963493 | 1.04 | 1.23 | |
| SCHRAUBE M4X35 | ||||
| 76 | 940650 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 80A | 958916 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 82 | 940543 | |||
| RUBBEREN STUK | ||||
| 84 | 958898 | 1.00 | 1.19 | |
| GUMMISTIFT (ALT 976441) | ||||
| 85 | 946362 | 1.05 | 1.25 | |
| FIBER WASHER (A) | ||||
| 86 | 958901 | 1.00 | 1.19 | |
| Schneidschraube D4x20 Cg18dal, Cg18dl | ||||
| 87 | 956384 | 1.05 | 1.25 | |
| Federscheibe M4 (10st) | ||||
| 88 | 949453 | 1.05 | 1.25 | |
| Unterlegscheibe M4 (10st) | ||||
| 89 | 949423 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 90A | 314837 | |||
| Mutter M5 (10 Stück) (ALT 949555Z | ||||
| 91 | 949555 | 1.05 | 1.25 | |
| BEDRADING | ||||
| 93 | 971825 | 1.00 | 1.19 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 94 | 938307 | 2.13 | 2.53 | |
| NAGEL D2.5X3.2 (10 STKS.) | ||||
| 95 | 949509 | 1.00 | 1.19 | |
| Halter | ||||
| 96 | 963243 | 1.05 | 1.25 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 97 | 981373 | 1.05 | 1.25 | |
| Lagerring | ||||
| 98 | 958915 | 1.04 | 1.23 | |
| Kabelschuh M5 (o.iso) Div.typen For Noise Suppres | ||||
| 99 | 938108 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 100 | 984750 | |||
| Lagerscheibe F30a/h65sb/sd u.a. H70sa | ||||
| 101 | 944954 | 1.05 | 1.25 | |
| Inkl.16-18,98,109-111 | ||||
| 102 | 308061 | 163.35 | 194.39 | |
| Inkl.107,108 | ||||
| 103 | 308060 | 75.90 | 90.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 104 | 308107 | |||
| KLINGENHALTER (B) F-30A(T) (1 PAAR) | ||||
| 105 | 308108 | 10.20 | 12.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 107 | 963472Z | |||
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 108 | 938477 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 109 | 308062 | |||
| Halter | ||||
| 110 | 990665 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 111 | 308063 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 958893Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 958909Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 958889 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604A | 940654 | |||
