Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G10SB1'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

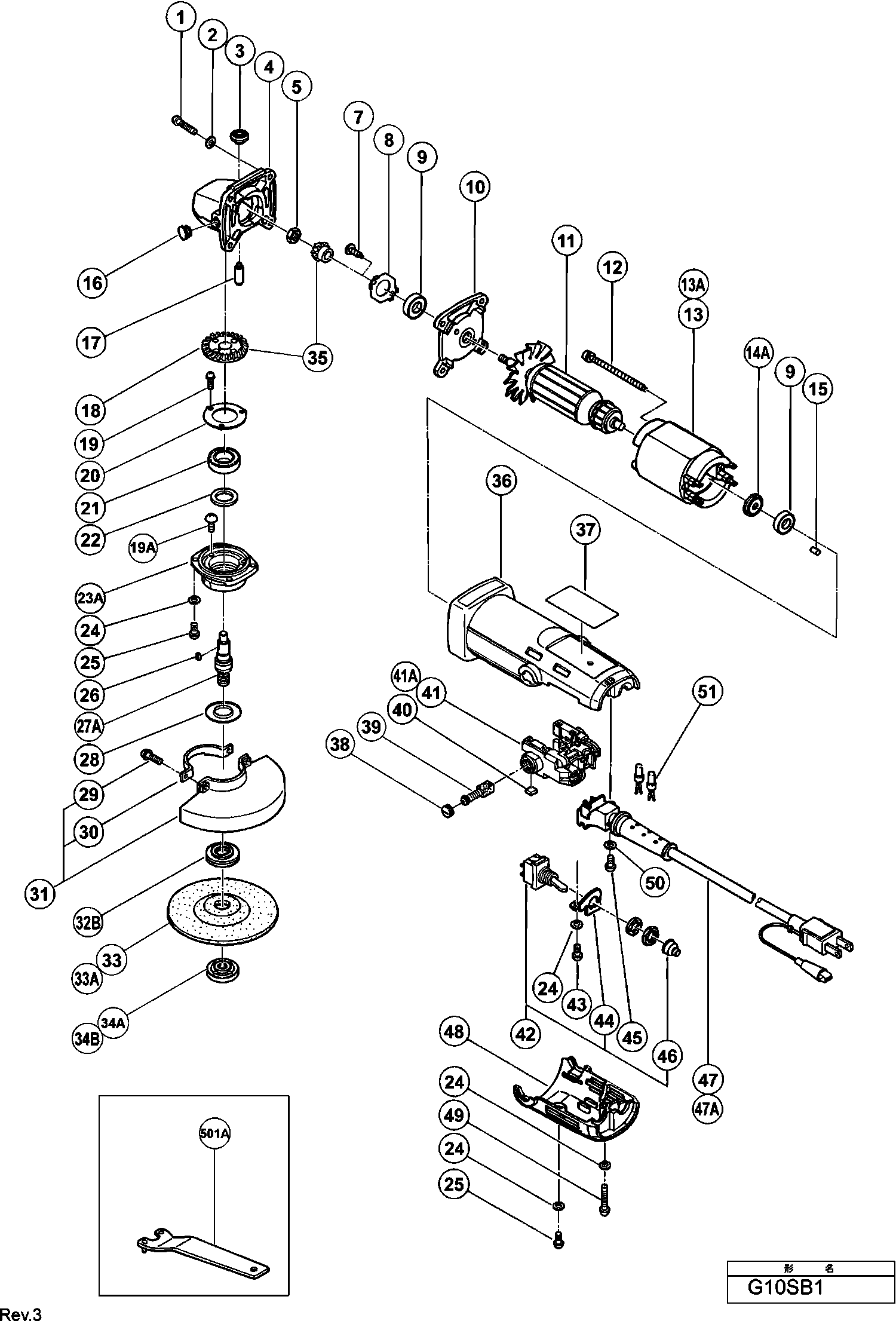

Zeichnungen der Hikoki G10SB1
Teileliste der Hikoki G10SB1
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 949240 | |||
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 2 | 949454 | 1.04 | 1.23 | |
| Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd | ||||
| 3 | 301944 | 1.04 | 1.23 | |
| Getriebedeckel Ass'y Inkl.3,17 | ||||
| 4 | 301960 | 11.10 | 13.21 | |
| Spezialmutter M7 G12s1/g12sa2/ Bm25y/g13yc/g13v/g | ||||
| 5 | 301941 | 1.04 | 1.23 | |
| Ritzel G12s1/bm25y | ||||
| 6 | 301939 | 14.71 | 17.51 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 7 | 301936 | |||
| Lagerdeckel G12s1/g13yb1 | ||||
| 8 | 301937 | 1.05 | 1.25 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 9 | 608VVM | 5.70 | 6.78 | |
| Innenabdeckung G12s1/fg12sa2 | ||||
| 10 | 301935 | 3.00 | 3.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 11 | 360135E | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 12 | 301959 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 13 | 340167C | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 13A | 340167G | |||
| Staubdichtung (a) G12se/g13se/ C6dd | ||||
| 14A | 311435 | 1.04 | 1.23 | |
| GUMMISTIFT | ||||
| 15 | 931701 | 1.05 | 1.25 | |
| Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/ | ||||
| 17 | 301943 | 1.65 | 1.96 | |
| Tellerrad G12s1/bm25y | ||||
| 18 | 301940 | 20.49 | 24.38 | |
| Kopfschraube M4x10 M.federring Selbstsichernd Til | ||||
| 19 | 997263 | 1.05 | 1.25 | |
| Schraube M4x8 | ||||
| 19A | 323556 | 1.05 | 1.25 | |
| Lagerdeckel | ||||
| 20 | 938058 | 1.04 | 1.23 | |
| Kugellager 6001 Vv | ||||
| 21 | 6001VV | 6.60 | 7.85 | |
| Filzdichtung G12s1/g13yb1/fg12sa2 G13v/g13yd | ||||
| 22 | 301946 | 1.04 | 1.23 | |
| Getriebedeckel G14dmr | ||||
| 23A | 328198 | 3.15 | 3.75 | |
| Federscheibe M4 (10st) | ||||
| 24 | 949453 | 1.05 | 1.25 | |
| Kopfschraube M4x12 (10st),c8fshe, C8fse | ||||
| 25 | 949217 | 1.05 | 1.25 | |
| Halbmondkeil G12s2/g13sd | ||||
| 26 | 302047 | 1.05 | 1.25 | |
| Spindel (1) | ||||
| 27A | 302046 | 6.00 | 7.14 | |
| Schleuderscheibe G12s1/g13yb1 G13v/g13yd | ||||
| 28 | 301945 | 1.05 | 1.25 | |
| Kopfschraube M5x16 M.federring | ||||
| 29 | 987512 | 1.04 | 1.23 | |
| Ablagebügel G12sr | ||||
| 30 | 301949 | 1.04 | 1.23 | |
| Schutz | ||||
| 31 | 301948 | 5.71 | 6.80 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 32B | 372737 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33A | 316820 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34C | 339578 | |||
| Getriebe Komplett G12s1/g12sr (inkl.pos.6,17) Inc | ||||
| 35 | 301938 | 35.06 | 41.72 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 36 | 302108 | |||
| Kohlenkappe D10yb | ||||
| 38 | 936551 | 1.05 | 1.25 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 39 | 999021 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 40 | 984630 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41 | 301952 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41A | 313244 | |||
| Schalter | ||||
| 42 | 984862 | 7.50 | 8.92 | |
| Maschinenschraube M4x10 (10 Stück) (ALT 949216Z) | ||||
| 43 | 949216 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 44 | 984624 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 45 | 949292 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 46 | 938050 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 47 | 302032 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 47A | 313245 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 48 | 301961 | |||
| Kopfschraube M4x25 (10st) | ||||
| 49 | 949223 | 1.05 | 1.25 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 51 | 959140 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501A | 313933 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 302098 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 314051 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 314052 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 314053 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 314054 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 314055 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 314056 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 314057 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 314058 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 314059 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 314060 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 314061 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 936548 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 936558Z | |||
| Verschlussmutter | ||||
| 615 | 935513 | 4.20 | 5.00 | |
| Stecker-Set | ||||
| 616A | 315970 | 9.45 | 11.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 617 | 954021 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 618 | 306162 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 619 | 323918 | |||
