Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G10SQ'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

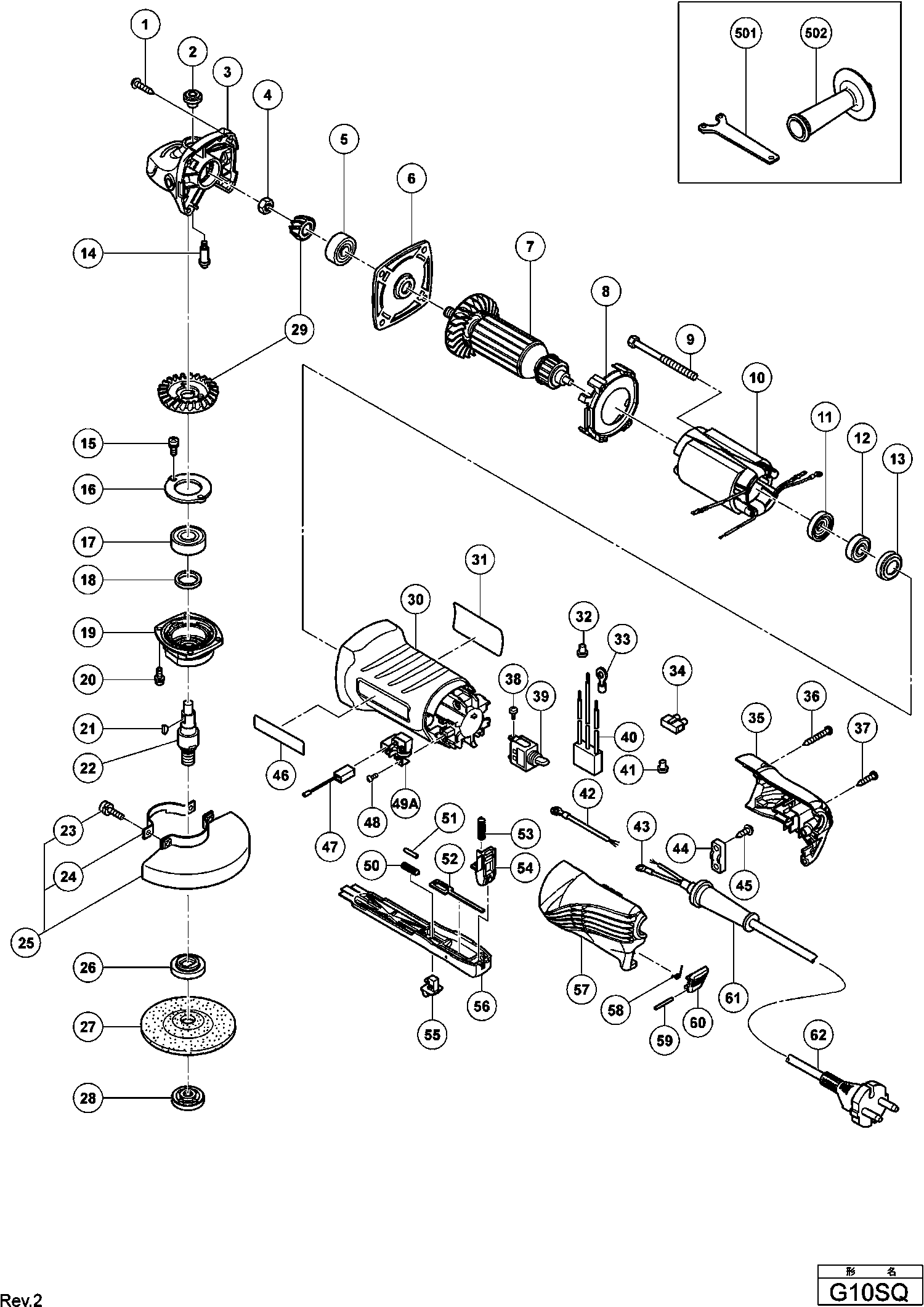

Zeichnungen der Hikoki G10SQ
Teileliste der Hikoki G10SQ
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schneidschraube D4x25 Mit Flansch (schwarz), H41m | ||||
| 1 | 307028 | 1.05 | 1.25 | |
| Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd | ||||
| 2 | 301944 | 1.04 | 1.23 | |
| Innendeckel | ||||
| 3 | 332529 | 11.85 | 14.10 | |
| Mutter M6 | ||||
| 4 | 309191 | 1.04 | 1.23 | |
| Kugellager 628vvc2ps2-l | ||||
| 5 | 628VVC | 11.85 | 14.10 | |
| Lagerhalter G13sr3 | ||||
| 6 | 327887 | 1.20 | 1.43 | |
| Anker 230v | ||||
| 7 | 360891F | 36.10 | 42.96 | |
| Luftleitfaden | ||||
| 8 | 332527 | 1.05 | 1.25 | |
| Sechskantschneidschraube D4x70, Cm5sb | ||||
| 9 | 982021 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 10 | 340771K | |||
| Staubdichtung G12sr2 | ||||
| 11 | 321722 | 1.35 | 1.61 | |
| Kugellager 626 Vvm Cj65v3 | ||||
| 12 | 626VVM | 5.70 | 6.78 | |
| Gummiring (1) | ||||
| 13 | 309929 | 1.04 | 1.23 | |
| Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/ | ||||
| 14 | 301943 | 1.65 | 1.96 | |
| Kopfschraube M4x10 M.federring Selbstsichernd | ||||
| 15 | 987201 | 1.05 | 1.25 | |
| Lagerdeckel | ||||
| 16 | 316490 | 1.65 | 1.96 | |
| Kugellager 6201 Vv | ||||
| 17 | 6201VV | 6.45 | 7.68 | |
| Filzdichtung G12s1/g13yb1/fg12sa2 G13v/g13yd | ||||
| 18 | 301946 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 19 | 316489 | |||
| Kopfschraube M4x12 M.federring Selbstsichernd | ||||
| 20 | 987203 | 1.05 | 1.25 | |
| Halbmondkeil G12s2/g13sd | ||||
| 21 | 302047 | 1.05 | 1.25 | |
| Gelenkwelle (a) | ||||
| 22 | 332526 | 4.20 | 5.00 | |
| Kopfschraube M5x16 M.federring | ||||
| 23 | 308386 | 1.05 | 1.25 | |
| Ablagebügel G12sr | ||||
| 24 | 301949 | 1.04 | 1.23 | |
| Schutz | ||||
| 25 | 301948 | 5.71 | 6.80 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 26 | 372737 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 27 | 316820 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 28A | 339578 | |||
| Tellerrad u.ritzel | ||||
| 29 | 327888 | 10.80 | 12.85 | |
| Gehaeuse | ||||
| 30 | 332525 | 4.20 | 5.00 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 32 | 959140 | 3.30 | 3.93 | |
| Anschlussklemme | ||||
| 33 | 980063 | 1.04 | 1.23 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 34 | 938307 | 2.13 | 2.53 | |
| Abdeckkappe | ||||
| 35 | 332523 | 2.10 | 2.50 | |
| Abdeckkappe | ||||
| 35 | 332524 | 2.10 | 2.50 | |
| Schneidschraube D4x30 M.flansch (schwarz) | ||||
| 36 | 305490 | 1.04 | 1.23 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 37 | 301653 | 1.04 | 1.23 | |
| Maschinenschraube (mit unterlegscheibe) M3.5x6 | ||||
| 38 | 305499 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 39 | 314603 | |||
| Anschlussklemme | ||||
| 43 | 980063 | 1.04 | 1.23 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 44 | 937631 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 45 | 984750 | |||
| Carbonbrush(1pair) G13sr3 | ||||
| 47 | 999005 | 7.80 | 9.28 | |
| Schraube G13sr3 | ||||
| 48 | 328210 | 1.20 | 1.43 | |
| Kohlekasten Zsb | ||||
| 49A | 333844 | 2.10 | 2.50 | |
| Feder | ||||
| 50 | 332531 | 1.05 | 1.25 | |
| STIFT (A) D2.5 | ||||
| 51 | 333136 | 1.05 | 1.25 | |
| Sperrplatte | ||||
| 52 | 332581 | 3.15 | 3.75 | |
| Feder G12sg/g13v/g13yd, Cm9uby | ||||
| 53 | 314429 | 1.04 | 1.23 | |
| Schiebeknopf L/s Fdv9dva/ds14dvb Ds18dvb/dv12dv/d | ||||
| 54 | 332580 | 1.05 | 1.25 | |
| SPERRKLINKE | ||||
| 55 | 332530 | 1.05 | 1.25 | |
| Schalterknopf | ||||
| 56 | 332582 | 1.05 | 1.25 | |
| Abdeckkappe | ||||
| 57 | 332521 | 2.10 | 2.50 | |
| Abdeckkappe | ||||
| 57 | 332522 | 2.10 | 2.50 | |
| Feder | ||||
| 58 | 332534 | 1.05 | 1.25 | |
| PIN D2.5 | ||||
| 59 | 332535 | 1.05 | 1.25 | |
| Knopf AGC 18 | ||||
| 60 | 332533 | 1.05 | 1.25 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 61 | 380090 | 1.04 | 1.24 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 61 | 938051 | 1.04 | 1.23 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 62 | 500435Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 313933 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502A | 994322 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 314053 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 314054 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 314057 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 314059 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 314061 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 314051 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 314052 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 314055 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 314056 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 314058 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 314060 | |||
| Verschlussmutter | ||||
| 612 | 935513 | 4.20 | 5.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 936548 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 936558Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 302098 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 616 | 323918 | |||
