Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G10SS'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

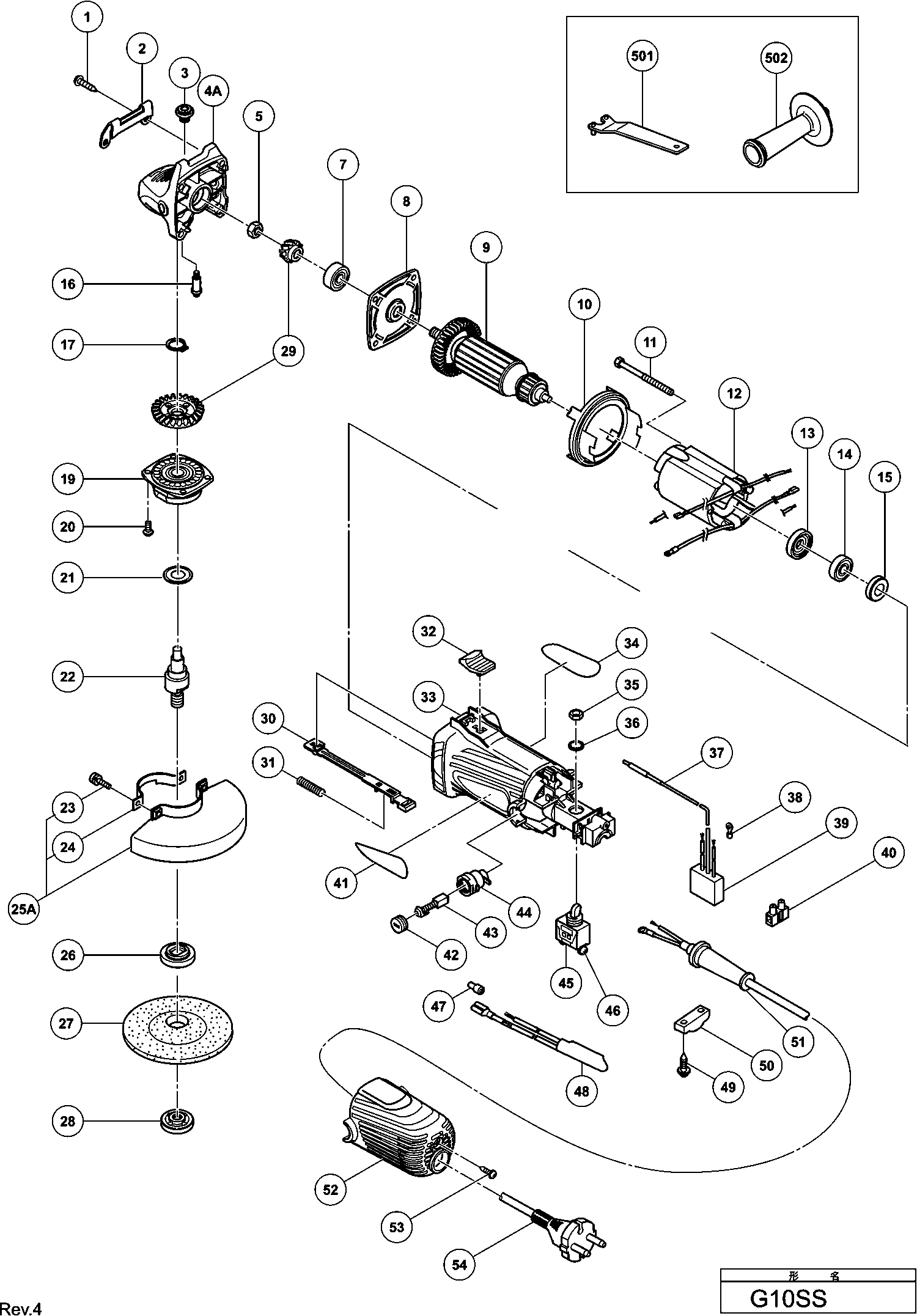

Zeichnungen der Hikoki G10SS
Teileliste der Hikoki G10SS
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube D5x25 schwarz, Cm5sb | ||||
| 1 | 320523 | 1.35 | 1.61 | |
| Ablagebügel G12s2/g13sd/g13v G13yd | ||||
| 2 | 317807 | 1.05 | 1.25 | |
| Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd | ||||
| 3 | 301944 | 1.04 | 1.23 | |
| Getriebegehaeuse | ||||
| 4A | 339150 | 7.50 | 8.92 | |
| Mutter M6 | ||||
| 5 | 309191 | 1.04 | 1.23 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 7 | 608VVM | 5.70 | 6.78 | |
| Lagerschale | ||||
| 8 | 328184 | 1.05 | 1.25 | |
| Anker 230-240 Volt | ||||
| 9 | 360802E | 20.90 | 24.87 | |
| ANKER 110 VOLT | ||||
| 9 | 360802C | 19.47 | 23.17 | |
| Luftleitfaden | ||||
| 10 | 328177 | 1.05 | 1.25 | |
| Sechskantschneidschraube D4x65 | ||||
| 11 | 963712 | 1.04 | 1.23 | |
| Stator 220-230 Volt | ||||
| 12 | 340705E | 15.95 | 18.98 | |
| VELD 110 VOLT | ||||
| 12 | 340705C | 15.02 | 17.87 | |
| Staubdichtung G12sr2 | ||||
| 13 | 321722 | 1.35 | 1.61 | |
| Kugellager 626 Vvm Cj65v3 | ||||
| 14 | 626VVM | 5.70 | 6.78 | |
| Gummiring (1) | ||||
| 15 | 309929 | 1.04 | 1.23 | |
| Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/ | ||||
| 16 | 301943 | 1.65 | 1.96 | |
| Sicherungsring G14dmr Till 9.2012 | ||||
| 17 | 316487 | 1.65 | 1.96 | |
| Innendeckel | ||||
| 19 | 328182 | 4.20 | 5.00 | |
| Kopfschraube M4x12 M.federring Selbstsichernd | ||||
| 20 | 328628 | 1.05 | 1.25 | |
| Distanzscheibe G18u/ua/ub u.a. | ||||
| 21 | 328185 | 1.05 | 1.25 | |
| Gelenkwelle (a) | ||||
| 22 | 328174 | 4.20 | 5.00 | |
| Kopfschraube M5x16 M.federring | ||||
| 23 | 308386 | 1.05 | 1.25 | |
| Ablagebügel G12sr | ||||
| 24 | 301949 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 25A | 331076 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 26 | 372737 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 27 | 316820 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 28A | 339578 | -1.00 | -1.19 | |
| ZAHNRAD UND WELLE | ||||
| 29 | 328178 | 10.05 | 11.96 | |
| Zugstange | ||||
| 30 | 314427 | 1.05 | 1.25 | |
| Feder G12sg/g13v/g13yd, Cm9uby | ||||
| 31 | 314429 | 1.04 | 1.23 | |
| Schiebeknopf G12sg/g13v/g13yd G13sb2/g12sa2, Cm5s | ||||
| 32 | 314428 | 1.04 | 1.23 | |
| Gehäuse | ||||
| 33 | 328176 | 8.78 | 10.44 | |
| Erdungsklemme G12s2/g13sd/g13v G13yd/g13sb2/g12sa | ||||
| 37 | 314854 | 1.50 | 1.78 | |
| Anschlussklemme | ||||
| 38 | 980063 | 1.04 | 1.23 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 40 | 938307 | 2.13 | 2.53 | |
| Kohlenkappe D10yb | ||||
| 42 | 936551 | 1.05 | 1.25 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 43 | 999021 | 0.00 | 0.00 | |
| Kohlekasten Zsb | ||||
| 44 | 313777 | 1.50 | 1.78 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 45 | 955509 | 0.00 | 0.00 | |
| Maschinenschraube (mit unterlegscheibe) M3.5x6 | ||||
| 46 | 305499 | 1.05 | 1.25 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 47 | 959140 | 3.30 | 3.93 | |
| Funkentstoerdrossel | ||||
| 48 | 328629 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 49 | 984750 | -1.00 | -1.19 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 50 | 937631 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 51 | 953327 | -1.00 | -1.19 | |
| Abdeckkappe | ||||
| 52 | 328183 | 3.15 | 3.75 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 53 | 305812 | 1.04 | 1.23 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| 54 | 500447Z | 6.60 | 7.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 313933 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 314051 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 314052 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 314053 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 314054 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 314055 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 314056 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 314057 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 314058 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 314059 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 314060 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 314061 | -1.00 | -1.19 | |
| Verschlussmutter | ||||
| 612 | 935513 | 4.20 | 5.00 | |
| RING | ||||
| 613 | 936548 | 2.58 | 3.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 936558Z | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 302098 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 616 | 323918 | -1.00 | -1.19 | |
