Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G12SG'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

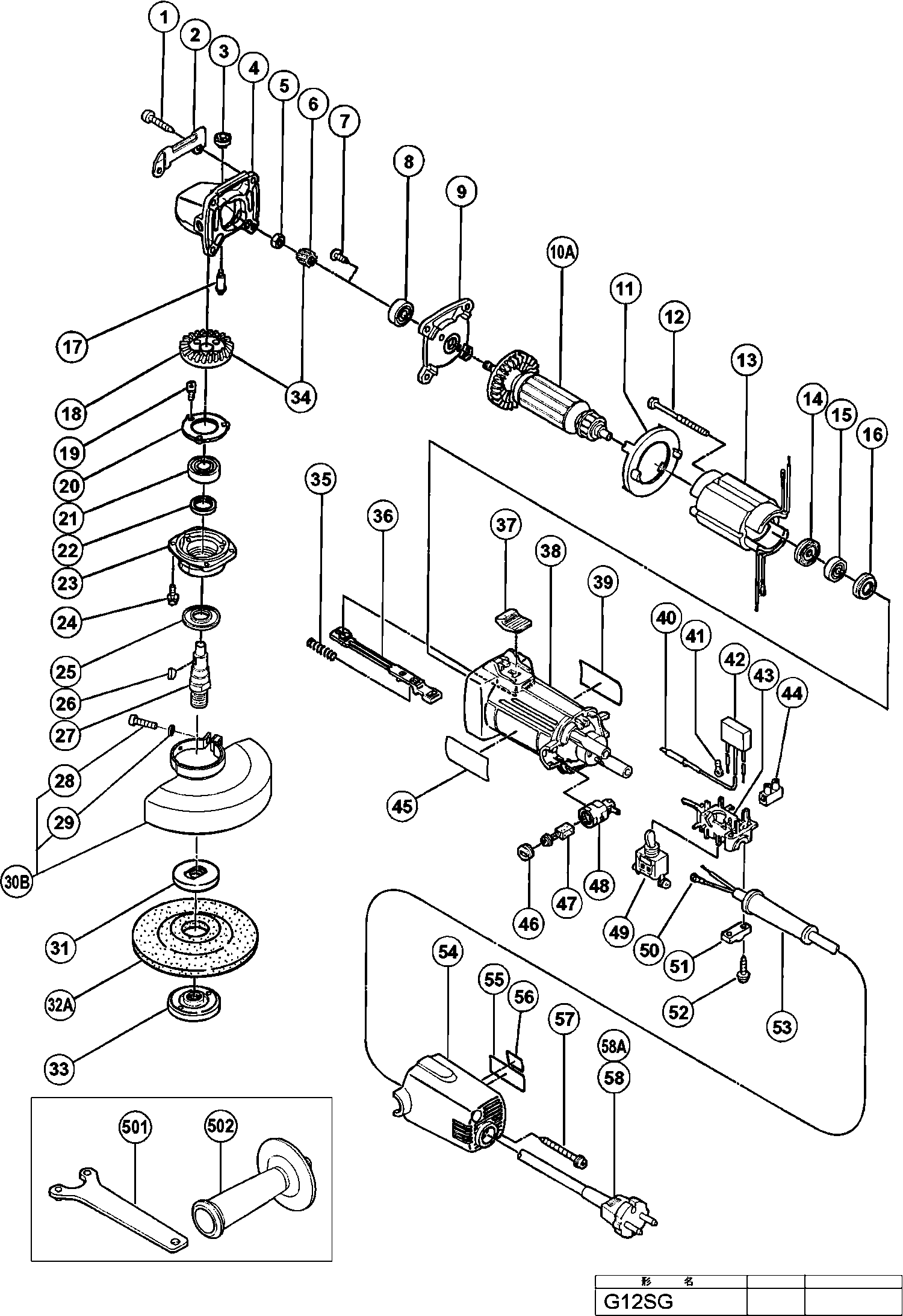

Zeichnungen der Hikoki G12SG
Teileliste der Hikoki G12SG
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 937807 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 2 | 302149 | |||
| Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd | ||||
| 3 | 301944 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 4 | 314125 | |||
| Mutter M6 | ||||
| 5 | 309191 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 6 | 309189 | |||
| Kopfschraube M4x10 Selbsts. G12sr | ||||
| 7 | 314430 | 1.05 | 1.25 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 8 | 608VVM | 5.70 | 6.78 | |
| Innenabdeckung G12s1/fg12sa2 | ||||
| 9 | 301935 | 3.00 | 3.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 10A | 360437U | |||
| Luftführung G12sg | ||||
| 11 | 306840 | 1.80 | 2.14 | |
| Sechskantschneidschraube D4x70, Cm5sb | ||||
| 12 | 982021 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 13 | 340385E | |||
| Staubdichtung G12sg | ||||
| 14 | 313775 | 1.05 | 1.25 | |
| Kugellager 626 Vvm Cj65v3 | ||||
| 15 | 626VVM | 5.70 | 6.78 | |
| Gummiring (1) | ||||
| 16 | 309929 | 1.04 | 1.23 | |
| Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/ | ||||
| 17 | 301943 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18 | 309190 | |||
| Kopfschraube M4x10 M.federring Selbstsichernd Til | ||||
| 19 | 997263 | 1.05 | 1.25 | |
| Lagerdeckel | ||||
| 20 | 938058 | 1.04 | 1.23 | |
| Kugellager 6001 Vv | ||||
| 21 | 6001VV | 6.60 | 7.85 | |
| Filzdichtung G12s1/g13yb1/fg12sa2 G13v/g13yd | ||||
| 22 | 301946 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 23 | 302286 | |||
| Kopfschraube M4x12 M.federring Selbstsichernd | ||||
| 24 | 307127 | 1.05 | 1.25 | |
| Schleuderscheibe G12s1/g13yb1 G13v/g13yd | ||||
| 25 | 301945 | 1.05 | 1.25 | |
| EINLEGEKEIL 2,5X8 | ||||
| 26 | 940220 | 1.35 | 1.61 | |
| Gelenkwelle (a) | ||||
| 27 | 302059 | 6.75 | 8.03 | |
| Kopfschraube M5x20 (10st) C8fshe, C8fse | ||||
| 28 | 949241 | 1.35 | 1.61 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 29 | 949454 | 1.04 | 1.23 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 30B | 319656 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 31 | 937922P | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32A | 316821 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33 | 937923P | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33A | 339579 | |||
| Getriebesatz (groß + klein) | ||||
| 34 | 309188 | 55.41 | 65.94 | |
| Feder G12sg/g13v/g13yd, Cm9uby | ||||
| 35 | 314429 | 1.04 | 1.23 | |
| Zugstange | ||||
| 36 | 314427 | 1.05 | 1.25 | |
| Schiebeknopf G12sg/g13v/g13yd G13sb2/g12sa2, Cm5s | ||||
| 37 | 314428 | 1.04 | 1.23 | |
| Gehäuse | ||||
| 38 | 314438 | 6.21 | 7.39 | |
| Erdungsklemme G12s2/g13sd/g13v G13yd/g13sb2/g12sa | ||||
| 40 | 314854 | 1.50 | 1.78 | |
| Kabelschuh Div.typen | ||||
| 41 | 311741 | 1.04 | 1.23 | |
| Kondensator Div.typen | ||||
| 42 | 994273 | 4.29 | 5.10 | |
| Schalterhalter G12sg | ||||
| 43 | 314432 | 2.10 | 2.50 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 44 | 938307 | 2.13 | 2.53 | |
| Kohlenkappe D10yb | ||||
| 46 | 936551 | 1.05 | 1.25 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 47 | 999021 | |||
| Kohlekasten Zsb | ||||
| 48 | 313777 | 1.50 | 1.78 | |
| Schalter | ||||
| 49 | 314603 | 11.88 | 14.14 | |
| Anschlussklemme | ||||
| 50 | 980063 | 1.04 | 1.23 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 51 | 937631 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 52 | 984750 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 53 | 953327 | |||
| Enddeckel G12sg | ||||
| 54 | 314433 | 5.18 | 6.16 | |
| Schneidschraube D4x45 M.flansch, Cm5sb | ||||
| 57 | 301815 | 1.05 | 1.25 | |
| Kabel 2,5 M C7mfa (cord Armor D8.8) For Gbr (110v | ||||
| 58 | 500237Z | 11.40 | 13.57 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| 58 | 500447Z | 6.60 | 7.85 | |
| Kabel G13va (cord Armor D8.8) For Gbr (110v) | ||||
| 58A | 500461Z | 17.88 | 21.27 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 938332Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 302739 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 937825Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 937826Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 314095 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 314096 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 314097 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 314098 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 314099 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 314100 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 314101 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 314102 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 314103 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 314104 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 314105 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 332786 | |||
