Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G12SQ2'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

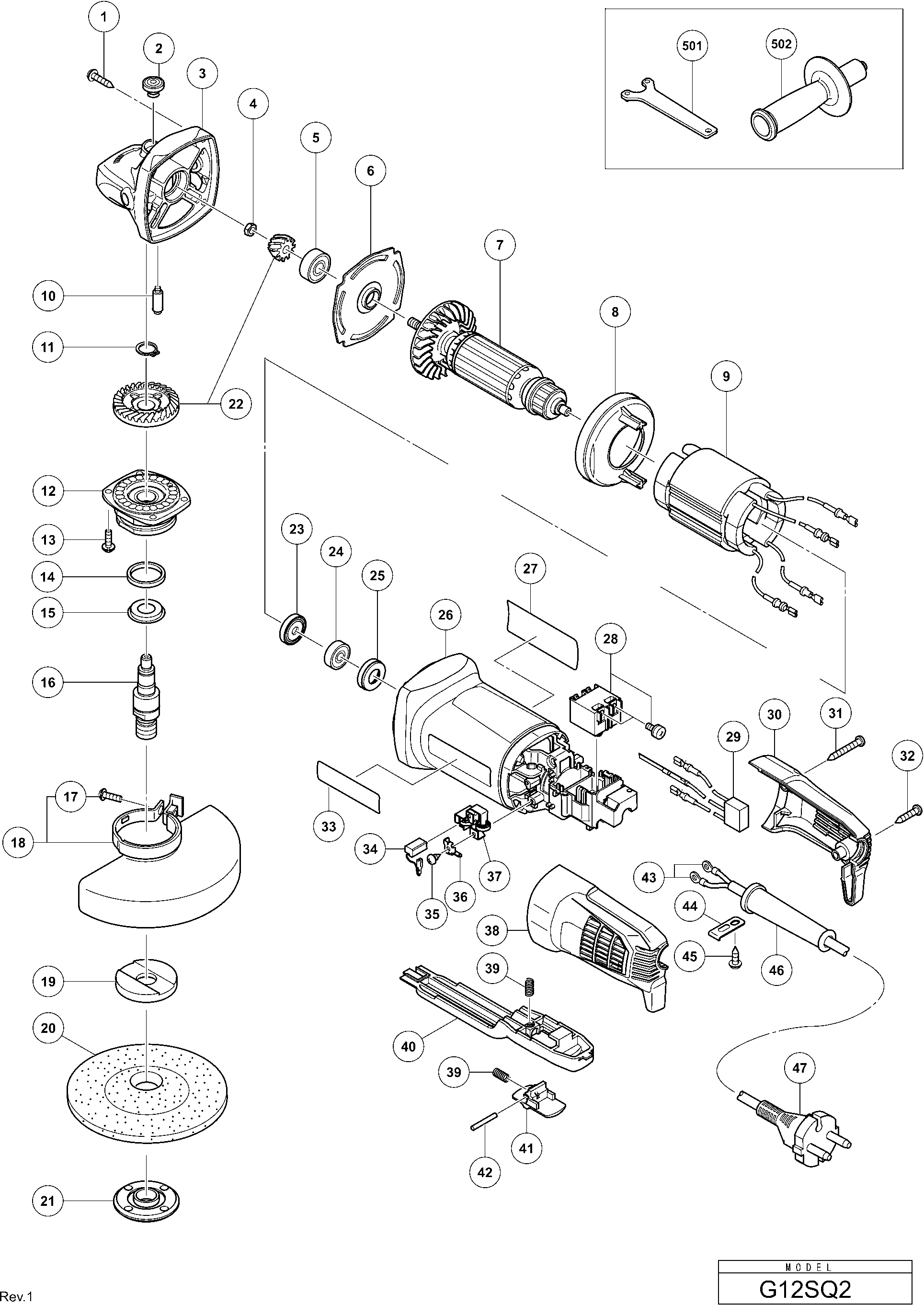

Zeichnungen der Hikoki G12SQ2
Teileliste der Hikoki G12SQ2
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| SPINDEL | ||||
| *16 | 373292 | 3.90 | 4.64 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *21 | 339579 | |||
| Kabelclip | ||||
| *44 | 338334 | 1.04 | 1.23 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| *47 | 500247Z | 6.18 | 7.35 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *613 | 937825Z | |||
| ARMATUR BEMESSUNG 120 VOLT | ||||
| *7 | 361082U | 33.55 | 39.92 | |
| ANKER 230 VOLT | ||||
| *7 | 361082F | 19.66 | 23.40 | |
| ANKER 110 VOLT | ||||
| *7 | 361082B | 18.37 | 21.86 | |
| Feld | ||||
| *9 | 340997E | 16.23 | 19.31 | |
| Stator 220v-230v Fdv12v/fcj55va Neue Art.nr.34022 | ||||
| *9 | 340997D | 15.81 | 18.82 | |
| VELD 110-120 VOLT | ||||
| *9 | 340997B | 15.12 | 17.99 | |
| Schneidschraube G14dmr | ||||
| 1 | 328643 | 1.05 | 1.25 | |
| Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd | ||||
| 2 | 301944 | 1.04 | 1.23 | |
| Getriebedeckel Ass'y Inkl.3,17 | ||||
| 3 | 338332 | 7.50 | 8.92 | |
| Mutter M6 | ||||
| 4 | 309191 | 1.04 | 1.23 | |
| Kugellager 608ss | ||||
| 5 | 338337 | 2.25 | 2.68 | |
| Lagerschale | ||||
| 6 | 338850 | 1.04 | 1.23 | |
| ARMATUR BEMESSUNG 120 VOLT | ||||
| 7 | 361082U | 33.55 | 39.92 | |
| ANKER 230 VOLT | ||||
| 7 | 361082F | 19.66 | 23.40 | |
| ANKER 110 VOLT | ||||
| 7 | 361082B | 18.37 | 21.86 | |
| Luftleitfaden | ||||
| 8 | 338853 | 1.04 | 1.23 | |
| Feld | ||||
| 9 | 340997E | 16.23 | 19.31 | |
| Stator 220v-230v Fdv12v/fcj55va Neue Art.nr.34022 | ||||
| 9 | 340997D | 15.81 | 18.82 | |
| VELD 110-120 VOLT | ||||
| 9 | 340997B | 15.12 | 17.99 | |
| Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/ | ||||
| 10 | 301943 | 1.65 | 1.96 | |
| Sicherungsring G14dmr Till 9.2012 | ||||
| 11 | 316487 | 1.65 | 1.96 | |
| Innendeckel | ||||
| 12 | 338849 | 3.00 | 3.57 | |
| Kopfschraube M4x12 M.federring Selbstsichernd | ||||
| 13 | 328628 | 1.05 | 1.25 | |
| FILZDICHTUNG | ||||
| 14 | 373384 | 1.04 | 1.23 | |
| Schleuderscheibe Dh18vb | ||||
| 15 | 373383 | 1.04 | 1.23 | |
| SPINDEL | ||||
| 16 | 373292 | 3.90 | 4.64 | |
| Kopfschraube M5x16 M.federring | ||||
| 17 | 308386 | 1.05 | 1.25 | |
| Schutz | ||||
| 18 | 338848 | 2.40 | 2.86 | |
| WHEEL GUARD (LABEL) ASS'Y | ||||
| 18A | 382259 | 2.70 | 3.21 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 19 | 937817Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 19A | 376067 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 20 | 316821 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 21 | 339579 | |||
| Getriebe- und Ritzelset | ||||
| 22 | 339265 | 7.26 | 8.64 | |
| Staubdichtung G12sr2 | ||||
| 23 | 321722 | 1.35 | 1.61 | |
| Kugellager 626zz | ||||
| 24 | 339145 | 1.50 | 1.78 | |
| Gummiring (1) | ||||
| 25 | 309929 | 1.04 | 1.23 | |
| Motorgehaeuse/Kunststoff/Winkelschleifer | ||||
| 26 | 373167 | 4.80 | 5.71 | |
| Schalter | ||||
| 28 | 339149 | 2.70 | 3.21 | |
| Geräuschunterdrücker W/Geräuschunterdrücker Band | ||||
| 29 | 373291 | 3.60 | 4.28 | |
| ENDABDECKUNG (B) | ||||
| 30 | 373169 | 1.20 | 1.43 | |
| Schneidschraube D4x30 M.flansch (schwarz) | ||||
| 31 | 305490 | 1.04 | 1.23 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 32 | 301653 | 1.04 | 1.23 | |
| Kohlebürste (2 Stücke) | ||||
| 34 | 999067 | 2.85 | 3.39 | |
| Schraube G13sr3 | ||||
| 35 | 328210 | 1.20 | 1.43 | |
| Terminal | ||||
| 36 | 339185 | 1.04 | 1.23 | |
| Kohlekasten Zsb | ||||
| 37 | 333844 | 2.10 | 2.50 | |
| ENDABDECKUNG (A) | ||||
| 38 | 373168 | 1.20 | 1.43 | |
| FEDER, NICHT ROST. STAHL | ||||
| 39 | 373175 | 1.04 | 1.23 | |
| UMSCHALTHEBEL | ||||
| 40 | 373170 | 1.05 | 1.25 | |
| AUS-SPERRHEBEL | ||||
| 41 | 373171 | 1.04 | 1.23 | |
| NADELSTIFT | ||||
| 42 | 373173 | 1.04 | 1.23 | |
| Anschlussklemme | ||||
| 43 | 980063 | 1.04 | 1.23 | |
| Kabelclip | ||||
| 44 | 338334 | 1.04 | 1.23 | |
| Schneidschraube D4x12, Cm9uby For Sin,hkg,chn | ||||
| 45 | 305720 | 1.05 | 1.25 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 46 | 380090 | 1.04 | 1.24 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 46 | 938051 | 1.04 | 1.23 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 46A | 380090 | 1.04 | 1.24 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 47 | 500247Z | 6.18 | 7.35 | |
| Kopfschraube M4x10 M.federring Selbstsichernd | ||||
| 48 | 987201 | 1.05 | 1.25 | |
| Lagerdeckel | ||||
| 49 | 316490 | 1.65 | 1.96 | |
| Kugellager 6201 Vv | ||||
| 50 | 6201VV | 6.45 | 7.68 | |
| Filzdichtung G12s1/g13yb1/fg12sa2 G13v/g13yd | ||||
| 51 | 301946 | 1.04 | 1.23 | |
| PACKING GLAND NEW | ||||
| 52 | 380072 | 3.48 | 4.14 | |
| AS | ||||
| 53 | 379927 | 2.46 | 2.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 938332Z | |||
| Seitengriff G13sr3 | ||||
| 502 | 318312 | 7.50 | 8.92 | |
| CUTTING GUARD CLIP | ||||
| 503 | 381202 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 314095 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 314096 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 314097 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 314098 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 314099 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 314100 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 314101 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 314102 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 314103 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 314104 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 314105 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 937826Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 937825Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 332785 | |||
