Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G12STA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki G12STA

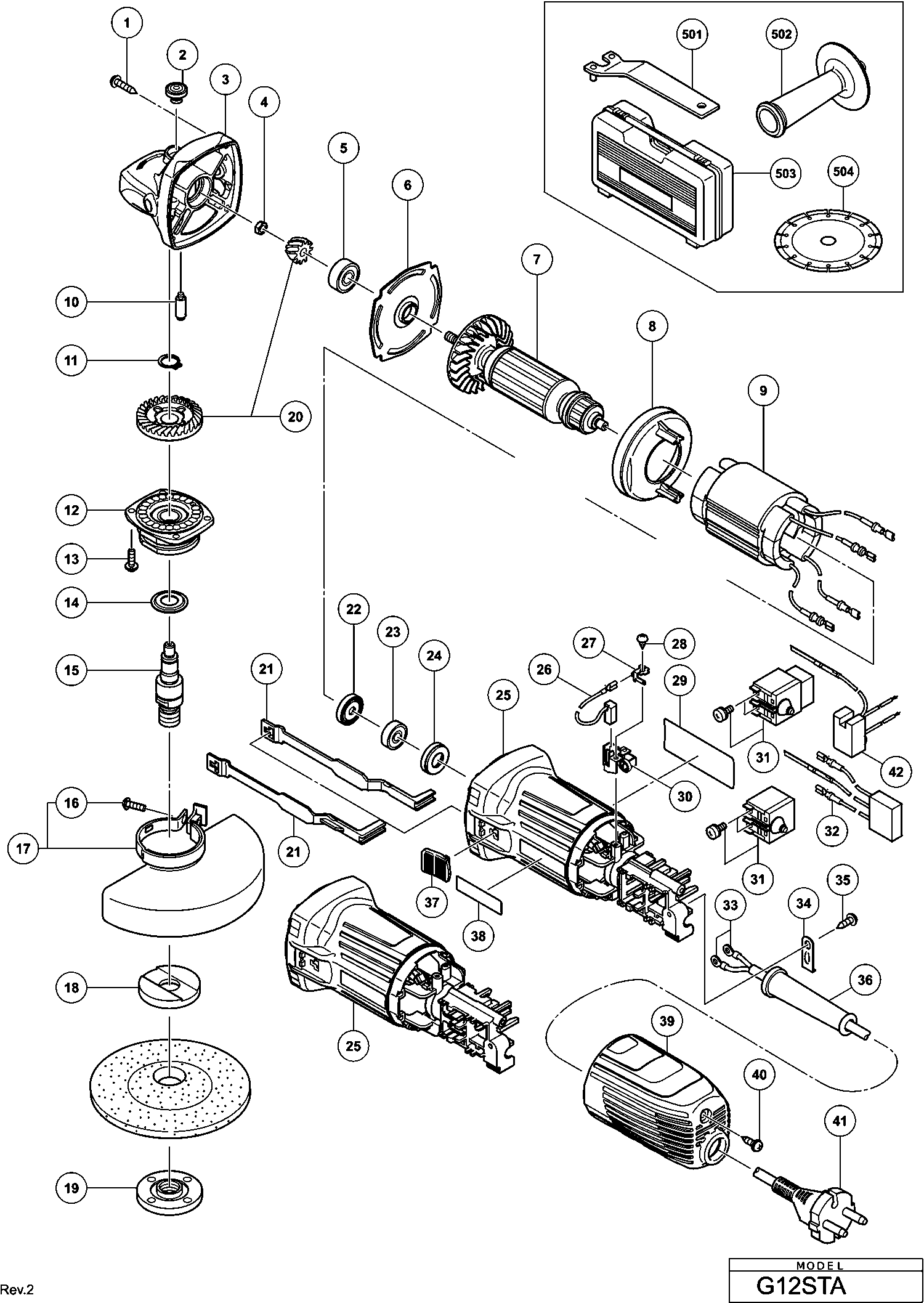

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki G12STA

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Schneidschraube G14dmr
1 328643@1417 1.05 1.25

Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd
2 301944@1417 1.04 1.23

Getriebegehaeuse
3 339146@1417 6.90 8.21

Mutter M6
4 309191@1417 1.04 1.23

Kugellager 608ss
5 338337@1417 2.25 2.68

Lagerschale
6 338850@1417 1.04 1.23

Anker 230v
7 361007E@1417 17.60 20.94

Luftleitfaden
8 338853@1417 1.04 1.23

Stator 220v-230v H90sa Includ.103 Für Nzl,saf
9 340908E@1417 12.90 15.35

Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/
10 301943@1417 1.65 1.96

Sicherungsring G14dmr Till 9.2012
11 316487@1417 1.65 1.96

Innendeckel
12A 338849@1417 3.00 3.57

Kopfschraube M4x12 M.federring Selbstsichernd
13 328628@1417 1.05 1.25

Distanzscheibe G18u/ua/ub u.a.
14 328185@1417 1.05 1.25

Gelenkwelle (a)
15 330700@1417 6.15 7.32

Kopfschraube M5x16 M.federring
16 308386@1417 1.05 1.25

Schutz
17 338848@1417 2.40 2.86

Keine Informationen verfügbar, nicht bestellbar
18 937817Z@1417

Keine Informationen verfügbar, nicht bestellbar
19B 339579@1417

ZAHNRAD UND WELLE
20 328178@1417 10.05 11.96

Zugstange
21 338855@1417 1.04 1.23

Zugstange
21 370023@1417 1.04 1.23

Staubdichtung G12sr2
22 321722@1417 1.35 1.61

Kugellager 626zz
23 339145@1417 1.50 1.78

Gummiring (1)
24 309929@1417 1.04 1.23

Gehaeuse (1)
25 370021@1417 5.25 6.25

Gehäuse
25 338851@1417 3.90 4.64

Kohlebürste (2 Stücke)
26 999067@1417 2.85 3.39

Terminal
27 339185@1417 1.04 1.23

Schraube G13sr3
28 328210@1417 1.20 1.43

Kohlekasten Zsb
30 333844@1417 2.10 2.50

Schalter
31 339149@1417 2.70 3.21

Keine Informationen verfügbar, nicht bestellbar
31A 373298@1417

Kondensator 220-240 Volt
32 339147@1417 2.70 3.21

Anschlussklemme
33 980063@1417 1.04 1.23

Kabelschuh Div.typen
33 311741@1417 1.04 1.23

Kabelclip
34 338334@1417 1.04 1.23

Schneidschraube D4x12, Cm9uby For Sin,hkg,chn
35 305720@1417 1.05 1.25

Kabelknickschutz D8.8 Div.typen, Cm5sb
36 380090@1417 1.04 1.24

Schalter schieben
37 338854@1417 1.04 1.23

Schwanzabdeckung
39 370022@1417 1.65 1.96

Abdeckkappe
39 338852@1417 1.20 1.43

Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b
40 305812@1417 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
41 500409Z@1417

Keine Informationen verfügbar, nicht bestellbar
501 938332Z@1417

Keine Informationen verfügbar, nicht bestellbar
502A 994322@1417

Keine Informationen verfügbar, nicht bestellbar
503 339264@1417

Keine Informationen verfügbar, nicht bestellbar
601 994314@1417

Keine Informationen verfügbar, nicht bestellbar
602 316821@1417

Keine Informationen verfügbar, nicht bestellbar
603 937826Z@1417

Keine Informationen verfügbar, nicht bestellbar
604 937825Z@1417

Keine Informationen verfügbar, nicht bestellbar
605 314095@1417

Keine Informationen verfügbar, nicht bestellbar
606 314096@1417

Keine Informationen verfügbar, nicht bestellbar
607 314097@1417

Keine Informationen verfügbar, nicht bestellbar
608 314098@1417

Keine Informationen verfügbar, nicht bestellbar
609 314099@1417

Keine Informationen verfügbar, nicht bestellbar
610 314100@1417

Keine Informationen verfügbar, nicht bestellbar
611 314101@1417

Keine Informationen verfügbar, nicht bestellbar
612 314102@1417

Keine Informationen verfügbar, nicht bestellbar
613 314103@1417

Keine Informationen verfügbar, nicht bestellbar
614 314104@1417

Keine Informationen verfügbar, nicht bestellbar
615 314105@1417

Keine Informationen verfügbar, nicht bestellbar
616 332785@1417

Flüssige Dichtung
617 324688@1417 40.84 48.60
