Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G12SW'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

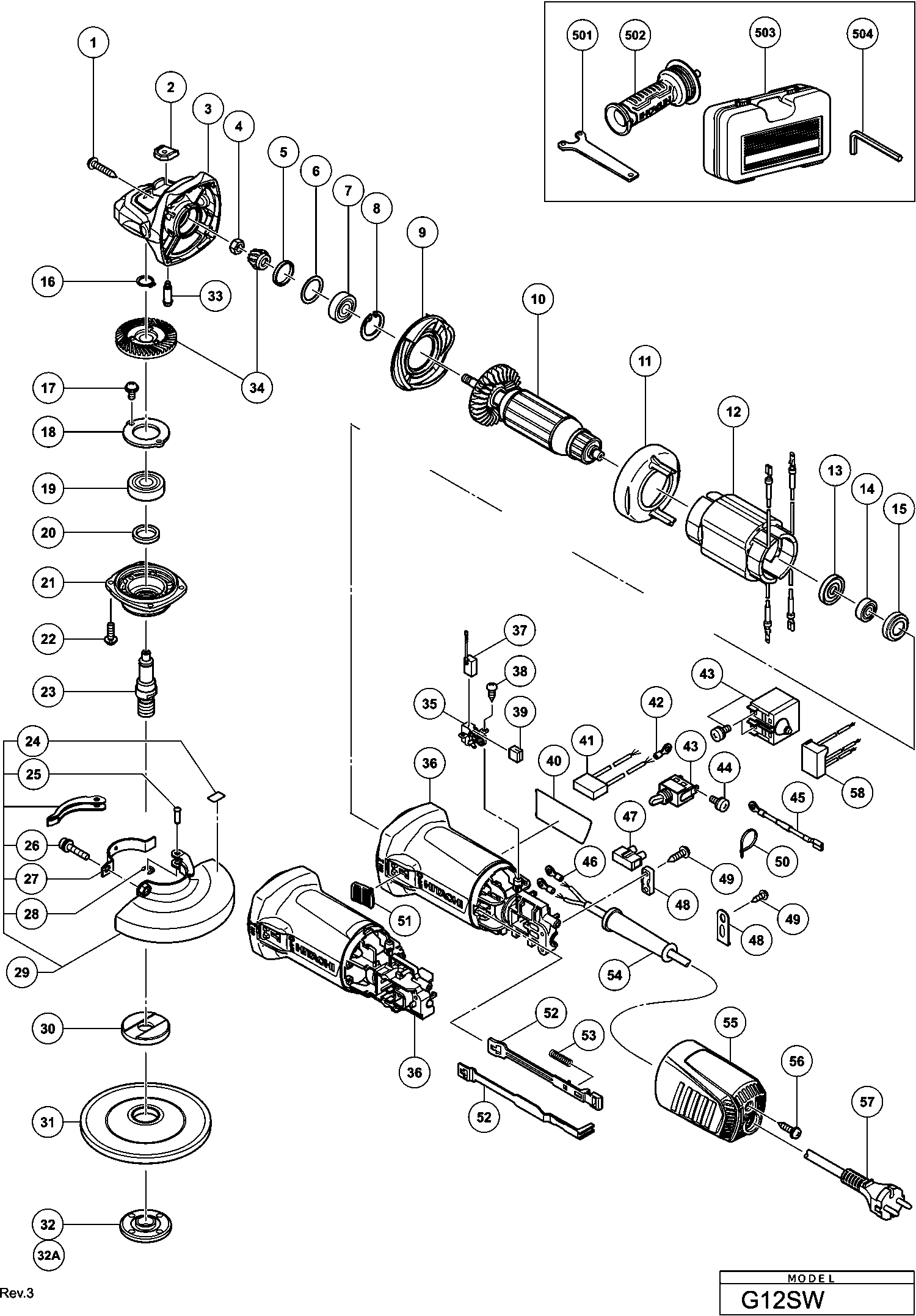

Zeichnungen der Hikoki G12SW
Teileliste der Hikoki G12SW
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Anker 230v | ||||
| *10 | 360970E | 27.09 | 32.23 | |
| Geräuschunterdrücker W/Geräuschunterdrücker Band | ||||
| *41 | 370051 | 1.65 | 1.96 | |
| Kabelschuh Div.typen | ||||
| *46 | 311741 | 1.04 | 1.23 | |
| Kabelclip | ||||
| *48 | 338334 | 1.04 | 1.23 | |
| Schneidschraube D4x12, Cm9uby For Sin,hkg,chn | ||||
| *49 | 305720 | 1.05 | 1.25 | |
| Zugstange | ||||
| *52 | 370048 | 1.04 | 1.23 | |
| Schwanzabdeckung | ||||
| *55 | 370047 | 2.55 | 3.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *57 | 500487Z | |||
| Schneidschraube D4x25 Mit Flansch (schwarz), H41m | ||||
| 1 | 307028 | 1.05 | 1.25 | |
| Druckknopf | ||||
| 2 | 336535 | 1.04 | 1.23 | |
| Komplettes Getriebegehäuse | ||||
| 3 | 336870 | 8.55 | 10.17 | |
| Spezialmutter M7 G12s1/g12sa2/ Bm25y/g13yc/g13v/g | ||||
| 4 | 301941 | 1.04 | 1.23 | |
| Dichtungsring (a) G12se/g13se u.a G12sa2, Cm5sb | ||||
| 5 | 308543 | 1.04 | 1.23 | |
| Unterlegscheibe (c) G12se/g12sa2/ G13sb2/g13yc/g1 | ||||
| 6 | 980866 | 1.04 | 1.23 | |
| Kugellager 629 Vvm | ||||
| 7 | 629VVM | 5.85 | 6.96 | |
| Federscheibe | ||||
| 8 | 939554 | 3.75 | 4.46 | |
| Diffusor | ||||
| 9 | 336542 | 1.04 | 1.23 | |
| Anker 230v | ||||
| 10 | 360970E | 27.09 | 32.23 | |
| Lüfterführung | ||||
| 11 | 336530 | 1.04 | 1.23 | |
| Stator 230V | ||||
| 12 | 340870E | 30.80 | 36.65 | |
| Stator 230V | ||||
| 12 | 340936E | 21.59 | 25.69 | |
| Staubschutz | ||||
| 13 | 336536 | 1.04 | 1.23 | |
| Kugellager 698ss | ||||
| 14 | 336871 | 3.15 | 3.75 | |
| Gummiring (1) | ||||
| 15 | 309929 | 1.04 | 1.23 | |
| Sicherungsring D12 (10st), G23ss | ||||
| 16 | 939542 | 1.50 | 1.78 | |
| Kopfschraube M4x8 M.federring Selbstsichern, Cm5s | ||||
| 17 | 991207 | 1.04 | 1.23 | |
| Lagerdeckel | ||||
| 18 | 316490 | 1.65 | 1.96 | |
| Kugellager 6201 Vv | ||||
| 19 | 6201VV | 6.45 | 7.68 | |
| Filzdichtung G12s1/g13yb1/fg12sa2 G13v/g13yd | ||||
| 20 | 301946 | 1.04 | 1.23 | |
| Packungsdichtung | ||||
| 21 | 336538 | 3.30 | 3.93 | |
| Kopfschraube M4x12 M.federring Selbstsichernd | ||||
| 22 | 307127 | 1.05 | 1.25 | |
| Gelenkwelle (a) | ||||
| 23 | 336539 | 4.65 | 5.53 | |
| Schild | ||||
| 24 | 311492 | 1.20 | 1.43 | |
| Stellstift G12se/g13se/g12y Till 11.2014 | ||||
| 25 | 311744 | 1.20 | 1.43 | |
| Inbusschraube G13va M5x20 mit Scheiben | ||||
| 26 | 316107 | 1.80 | 2.14 | |
| Klemmstück (b) G12se/g13se/g15yc bis 11.2014 | ||||
| 27 | 311491 | 4.65 | 5.53 | |
| C-type Ring D2,5 G12se/g13se | ||||
| 28 | 874759 | 1.04 | 1.23 | |
| Schutz | ||||
| 29A | 337229 | 8.70 | 10.35 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 30 | 937817Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 30A | 376067 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 31 | 316821 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32B | 339579 | |||
| Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/ | ||||
| 33 | 301943 | 1.65 | 1.96 | |
| Getriebe-Set | ||||
| 34 | 336531 | 9.30 | 11.07 | |
| Buerstenhalter (2) | ||||
| 35 | 336537 | 3.60 | 4.28 | |
| Gehäuse | ||||
| 36 | 370046 | 6.75 | 8.03 | |
| Gehaeuse (1) | ||||
| 36 | 336541 | 4.95 | 5.89 | |
| Gehäuse | ||||
| 36B | 370046 | 6.75 | 8.03 | |
| Gehaeuse (1) | ||||
| 36B | 336541 | 4.95 | 5.89 | |
| Kohlebürsten (paar), Cm5sb | ||||
| 37 | 999088 | 4.50 | 5.36 | |
| Schraube G13sr3 | ||||
| 38 | 328210 | 1.20 | 1.43 | |
| Dämpfer C18dmr | ||||
| 39 | 336872 | 1.80 | 2.14 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 41 | 930039 | 1.95 | 2.32 | |
| Geräuschunterdrücker W/Geräuschunterdrücker Band | ||||
| 41 | 370051 | 1.65 | 1.96 | |
| Anschlussklemme | ||||
| 42 | 980063 | 1.04 | 1.23 | |
| SCHAKELAAR | ||||
| 43 | 314603 | 11.88 | 14.14 | |
| DRUCKTASTENSCHALTER | ||||
| 43B | 376230 | 7.20 | 8.57 | |
| Kopfschraube M3,5x5 M.u-scheibe | ||||
| 44 | 980060 | 1.05 | 1.25 | |
| Verbinderkabel | ||||
| 45 | 336873 | 1.20 | 1.43 | |
| Kabelschuh Div.typen | ||||
| 46 | 311741 | 1.04 | 1.23 | |
| Anschlussklemme | ||||
| 46 | 980063 | 1.04 | 1.23 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 47 | 938307 | 2.13 | 2.53 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 48 | 937631 | 1.04 | 1.23 | |
| Kabelclip | ||||
| 48 | 338334 | 1.04 | 1.23 | |
| Schneidschraube D4x12, Cm9uby For Sin,hkg,chn | ||||
| 49 | 305720 | 1.05 | 1.25 | |
| KABELKLEMME | ||||
| 50 | 975144 | 1.04 | 1.23 | |
| Schiebeschalterknopf | ||||
| 51 | 336533 | 1.04 | 1.23 | |
| Zugstange | ||||
| 52 | 336534 | 1.04 | 1.23 | |
| Zugstange | ||||
| 52 | 370048 | 1.04 | 1.23 | |
| Feder G12sg/g13v/g13yd, Cm9uby | ||||
| 53 | 314429 | 1.04 | 1.23 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 54 | 938051 | 1.04 | 1.23 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 54A | 380090 | 1.04 | 1.24 | |
| Schwanzabdeckung | ||||
| 55 | 370047 | 2.55 | 3.03 | |
| Schwanzabdeckung | ||||
| 55 | 336532 | 2.25 | 2.68 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 56 | 307811 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 57 | 500487Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 938332Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 336865 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502A | 381403 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 336874 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 944458 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 314095 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 314096 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 314097 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 314098 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 314099 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 314100 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 314101 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 314102 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 314103 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 314104 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 314105 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 937826Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 937825Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 332785 | |||
| Flüssige Dichtung | ||||
| 615 | 324688 | 40.84 | 48.60 | |
