Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G12VA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

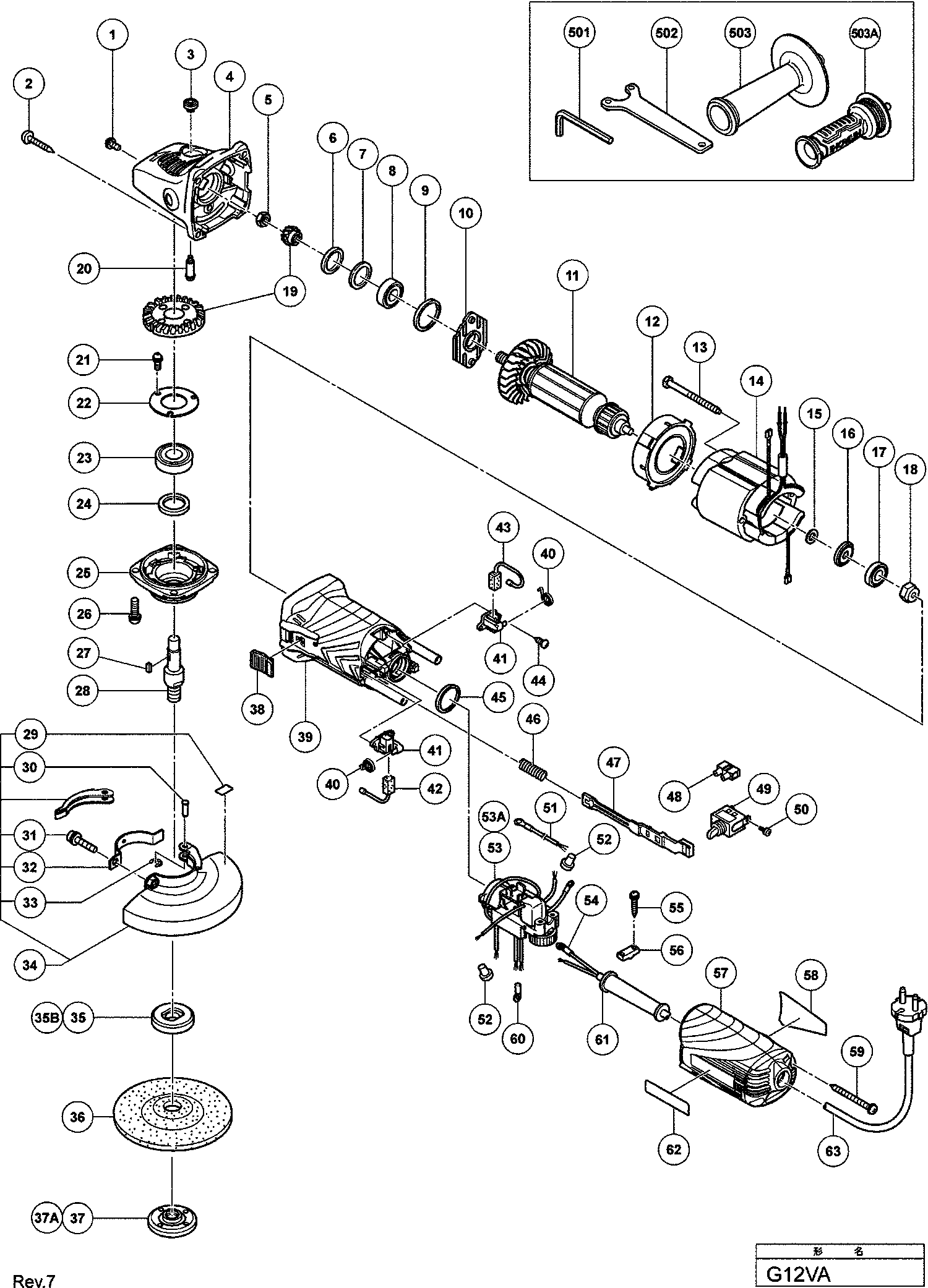

Zeichnungen der Hikoki G12VA
Teileliste der Hikoki G12VA
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Armature230240voltnew | ||||
| *11 | 360869E | 50.88 | 60.54 | |
| Stator220240voltnew | ||||
| *14 | 340749E | 24.61 | 29.29 | |
| Gelenkwelle (a) | ||||
| *28 | 994301 | 14.25 | 16.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *35 | 937817Z | |||
| Gehäusesatz | ||||
| *39A | 371716 | 15.81 | 18.82 | |
| Controller220240voltnew Includ.65 | ||||
| *53 | 330813 | 54.45 | 64.80 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *601 | 937825Z | |||
| Kabel 10.7 (714500=2X1 5M VERWENDEN) | ||||
| *63 | 500247Z | 6.18 | 7.35 | |
| Dichtungsverschlussschraube M4X10 | ||||
| 1 | 303255 | 1.04 | 1.23 | |
| Schraube D5x25 schwarz, Cm5sb | ||||
| 2 | 320523 | 1.35 | 1.61 | |
| Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd | ||||
| 3 | 301944 | 1.04 | 1.23 | |
| Getriebedeckel kpl. G12se2/g13se2, Cm5sb Includ.4 | ||||
| 4 | 321737 | 36.44 | 43.36 | |
| Mutter M8 (10st) | ||||
| 5 | 949558 | 1.05 | 1.25 | |
| Dichtungsring (a) G12se/g13se u.a G12sa2, Cm5sb | ||||
| 6 | 308543 | 1.04 | 1.23 | |
| Unterlegscheibe (c) G12se/g12sa2/ G13sb2/g13yc/g1 | ||||
| 7 | 980866 | 1.04 | 1.23 | |
| Kugellager 629t12ddc3, Cm5sb | ||||
| 8 | 629T12 | 9.83 | 11.69 | |
| Gummiring G12sa/g12se/g12sa2 G13sb2/g12sa2, Cm5sb | ||||
| 9 | 957754 | 1.20 | 1.43 | |
| Lagerdeckel G12se2/g13se2, Cm5sb | ||||
| 10 | 321734 | 1.35 | 1.61 | |
| Armature230240voltnew | ||||
| 11 | 360869E | 50.88 | 60.54 | |
| Ventilatorführung G12se2/g13se2, Cm5sb | ||||
| 12 | 321732 | 1.35 | 1.61 | |
| Sechskantschneidschraube D4x70, Cm5sb | ||||
| 13 | 982021 | 1.04 | 1.23 | |
| Stator220240voltnew | ||||
| 14 | 340749E | 24.61 | 29.29 | |
| Distanzscheibe G12se/g13se/g13v G13yd | ||||
| 15 | 311737 | 1.04 | 1.23 | |
| Staubdichtung (a) G12se/g13se/ C6dd | ||||
| 16 | 311435 | 1.04 | 1.23 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 17 | 608VVM | 5.70 | 6.78 | |
| Magnet | ||||
| 18 | 325475 | 4.65 | 5.53 | |
| Antriebsritzel und Abzweigung, Cm5sb | ||||
| 19 | 329054 | 16.36 | 19.47 | |
| Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/ | ||||
| 20 | 301943 | 1.65 | 1.96 | |
| Kopfschraube M4x8 M.federring Selbstsichern, Cm5s | ||||
| 21 | 991207 | 1.04 | 1.23 | |
| Lagerdeckel (b) G12sa/g13se/u.a G12sa2, Cm5sb | ||||
| 22 | 936680 | 1.04 | 1.23 | |
| Kugellager 6201 Dd, Cm5sb | ||||
| 23 | 6201DD | 6.30 | 7.50 | |
| Filzdichtung G12se/g12sa2/g13se/ G13sb2/g12sa2, C | ||||
| 24 | 308546 | 1.04 | 1.23 | |
| Getriebedeckel G12se/g12sa2/g13se G13sb2/g12sa2, | ||||
| 25 | 308545 | 7.35 | 8.75 | |
| Kopfschraube 5x16 M.federring Selbstsichern, | ||||
| 26 | 307046 | 1.04 | 1.23 | |
| Keil 3x3x8 Dh22vb/g12sa/g12sa2/ G13sb2/g12sa2/dh4 | ||||
| 27 | 944109 | 1.70 | 2.02 | |
| Gelenkwelle (a) | ||||
| 28 | 994301 | 14.25 | 16.96 | |
| Schild | ||||
| 29 | 311492 | 1.20 | 1.43 | |
| Stellstift G12se/g13se/g12y Till 11.2014 | ||||
| 30 | 311744 | 1.20 | 1.43 | |
| Inbusschraube G13va M5x20 mit Scheiben | ||||
| 31 | 316107 | 1.80 | 2.14 | |
| Klemmstück (b) G12se/g13se/g15yc bis 11.2014 | ||||
| 32 | 311491 | 4.65 | 5.53 | |
| C-type Ring D2,5 G12se/g13se | ||||
| 33 | 874759 | 1.04 | 1.23 | |
| Schutzhaube Komplett G12se Includ.29-34 (except F | ||||
| 34A | 337230 | 12.00 | 14.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 35 | 937817Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 36 | 316821 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 37B | 339579 | |||
| Schalterknopf | ||||
| 38 | 330810 | 1.05 | 1.25 | |
| Gehäusesatz | ||||
| 39A | 371716 | 15.81 | 18.82 | |
| Kohlenhalterfeder G12se/g13v G13yd/g13sb2/g12sa2 | ||||
| 40 | 308536 | 1.65 | 1.96 | |
| Kohlekasten Zsb | ||||
| 41 | 308535 | 6.15 | 7.32 | |
| Kohlebürsten (paar), Cm5sb | ||||
| 42 | 999088 | 4.50 | 5.36 | |
| Kohlebürsten Selbstabsch.(paar) | ||||
| 43 | 999076 | 14.40 | 17.14 | |
| Schneidschraube D3x10 | ||||
| 44 | 306945 | 1.04 | 1.23 | |
| Gummiring (1) | ||||
| 45 | 995662 | 1.04 | 1.23 | |
| Feder G12sg/g13v/g13yd, Cm9uby | ||||
| 46 | 314429 | 1.04 | 1.23 | |
| Zugstange | ||||
| 47 | 330811 | 1.05 | 1.25 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 48 | 938307 | 2.13 | 2.53 | |
| Schalter | ||||
| 49 | 314603 | 11.88 | 14.14 | |
| Maschinenschraube (mit unterlegscheibe) M3.5x6 | ||||
| 50 | 305499 | 1.05 | 1.25 | |
| Verbinderkabel | ||||
| 51 | 331932 | 3.45 | 4.11 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 52 | 959140 | 3.30 | 3.93 | |
| Controller220240voltnew Includ.65 | ||||
| 53 | 330813 | 54.45 | 64.80 | |
| Anschlussklemme | ||||
| 54 | 980063 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 55 | 984750 | |||
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 56 | 937631 | 1.04 | 1.23 | |
| Schneideschraube G13va | ||||
| 59 | 331933 | 1.80 | 2.14 | |
| Kabelschuh Div.typen | ||||
| 60 | 311741 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 61 | 953327 | |||
| Kabel 10.7 (714500=2X1 5M VERWENDEN) | ||||
| 63 | 500247Z | 6.18 | 7.35 | |
| Zifferblatt | ||||
| 64 | 371746 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 944458 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 938332Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503A | 336865 | |||
| Griff Gelenk | ||||
| 504 | 370397 | 1.95 | 2.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 937825Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 937826Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 314095 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 314096 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 314097 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 314098 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 314099 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 314100 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 314101 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 314102 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 314103 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 314104 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 314105 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 310338 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 616 | 332785 | |||
