Hikoki G13BAWQZ Zeichnungen und Teile
Genaue Typennummer:
G13BAWQZ
G13BAWQZ

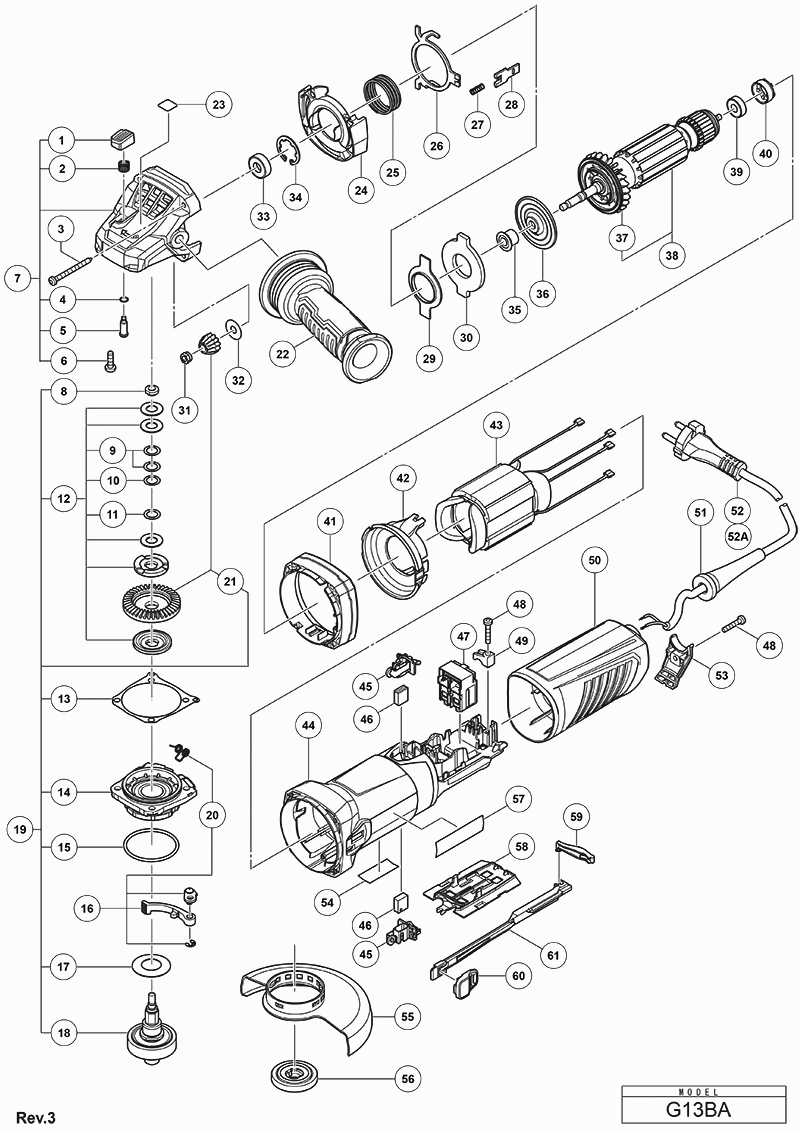

Zeichnungen der HIKOKI G13BAWQZ
Teileliste der HIKOKI G13BAWQZ
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Druckknopf | ||||
| 1 | 372945 | Druckknopf | € 0.96 | |
| Spring (a) | ||||
| 2 | 372944 | Spring (a) | € 0.96 | |
| D4 Torx Tapping Screw | ||||
| 3 | 372920 | D4 Torx Tapping Screw | € 0.96 | |
| O Ring (a) | ||||
| 4 | 372943 | O Ring (a) | € 0.96 | |
| Lock Pin | ||||
| 5 | 372946 | Lock Pin | € 4.73 | |
| D5 Torx Screw | ||||
| 6 | 372919 | D5 Torx Screw | € 0.96 | |
| Gear Cover Ass'y | ||||
| 7 | 372932 | Gear Cover Ass'y | € 21.69 | |
| D7 Moer | ||||
| 8 | 372928 | D7 Moer | € 1.11 | |
| Ring 10.2x14.8x0.2 | ||||
| 9 | 372924 | Ring 10.2x14.8x0.2 | € 0.96 | |
| Ring 10.2x14.8x0.1 | ||||
| 10 | 372925 | Ring 10.2x14.8x0.1 | € 0.96 | |
| Ring 10.2x14.8x0.5 | ||||
| 11 | 372926 | Ring 10.2x14.8x0.5 | € 0.96 | |
| Friction Washer Ass'y | ||||
| 12 | 372931 | Friction Washer Ass'y | € 7.38 | |
| Dichtung | ||||
| 13 | 372918 | Dichtung | € 0.96 | |
| Packing Gland Ass'y | ||||
| 14 | 372927 | Packing Gland Ass'y | € 5.15 | |
| O Ring (b) | ||||
| 15 | 372959 | O Ring (b) | € 0.96 | |
| Lever Set | ||||
| 16 | 372941 | Lever Set | € 5.29 | |
| Ring | ||||
| 17 | 372949 | Ring | € 0.96 | |
| Spindle Ass'y | ||||
| 18 | 372922 | Spindle Ass'y | € 33.18 | |
| Gear Spindle Set | ||||
| 19 | 372935 | Gear Spindle Set | € 67.25 | |
| Spring Clip | ||||
| 20 | 372916 | Spring Clip | € 0.96 | |
| Bevel Gear Pinion Set | ||||
| 21 | 372930 | Bevel Gear Pinion Set | € 7.52 | |
| Nicht mehr lieferbar | ||||
| 22 | 336865 | Nicht mehr lieferbar | ||
| Baffle | ||||
| 24 | 372901 | Baffle | € 0.96 | |
| Spring (c) | ||||
| 25 | 372956 | Spring (c) | € 0.96 | |
| Shift Lever | ||||
| 26 | 372953 | Shift Lever | € 1.11 | |
| Spring (b) | ||||
| 27 | 372955 | Spring (b) | € 0.96 | |
| Shift Element | ||||
| 28 | 372954 | Shift Element | € 0.96 | |
| Supporting Plate | ||||
| 29 | 372952 | Supporting Plate | € 0.96 | |
| Butting Plate | ||||
| 30 | 372950 | Butting Plate | € 3.48 | |
| D6 Moer | ||||
| 31 | 372909 | D6 Moer | € 0.96 | |
| Ring 7.05x19.5x0.2 | ||||
| 32 | 372908 | Ring 7.05x19.5x0.2 | € 0.96 | |
| Kogellager 8x22x7 608lhv | ||||
| 33 | 372907 | Kogellager 8x22x7 608lhv | € 1.53 | |
| Saegering (1) | ||||
| 34 | 372942 | Saegering (1) | € 0.96 | |
| Spacer Sleeve | ||||
| 35 | 372957 | Spacer Sleeve | € 1.53 | |
| Remschijf | ||||
| 36 | 372951 | Remschijf | € 7.10 | |
| Luefter | ||||
| 37 | 372938 | Luefter | € 1.95 | |
| Armature Ass'y | ||||
| 38 | 372889 | Armature Ass'y | € 45.81 | |
| Kogellager 6x19x6 | ||||
| 39 | 372904 | Kogellager 6x19x6 | € 1.53 | |
| Rubber Bushing | ||||
| 40 | 372905 | Rubber Bushing | € 0.96 | |
| Remflens | ||||
| 41 | 372958 | Remflens | € 2.37 | |
| Fan Guide | ||||
| 42 | 372899 | Fan Guide | € 0.96 | |
| Stator Ass'y | ||||
| 43 | 372891 | Stator Ass'y | € 21.69 | |
| Gehäuse | ||||
| 44 | 372898 | Gehäuse | € 11.00 | |
| Kohlekasten Zsb | ||||
| 45 | 372937 | Kohlekasten Zsb | € 2.78 | |
| Kohlebürstensatz | ||||
| 46 | 372940 | Kohlebürstensatz | € 4.87 | |
| Schalter (1) | ||||
| 47 | 372893 | Schalter (1) | € 13.78 | |
| Schraube | ||||
| 48 | 371270 | Schraube | € 0.96 | |
| Kabelclip | ||||
| 49 | 371271 | Kabelclip | € 0.96 | |
| Tail Cover | ||||
| 50 | 372911 | Tail Cover | € 5.57 | |
| Cord Armor | ||||
| 51 | 371272 | Cord Armor | € 0.96 | |
| Verbindungskabel | ||||
| 52 | 372896 | Verbindungskabel | € 8.07 | |
| End Cap | ||||
| 53 | 372913 | End Cap | € 0.96 | |
| Wheel Guard | ||||
| 55 | 372915 | Wheel Guard | € 5.29 | |
| Wheel Nut | ||||
| 56 | 372702 | Wheel Nut | € 3.76 | |
| Abdeckung (1) | ||||
| 58 | 372903 | Abdeckung (1) | € 0.96 | |
| Pivoting Bar | ||||
| 59 | 372948 | Pivoting Bar | € 0.96 | |
| Slide Switch Knob | ||||
| 60 | 372914 | Slide Switch Knob | € 0.96 | |
| Slide Bar | ||||
| 61 | 372910 | Slide Bar | € 3.48 | |
| Cutting Guard Clip | ||||
| 601 | 372701 | Cutting Guard Clip | € 3.34 | |
| Nicht mehr lieferbar | ||||
| 602 | 372960 | Nicht mehr lieferbar | ||
| Fett | ||||
| 603 | 371300 | Fett | € 13.08 | |
