Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G13SB3'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

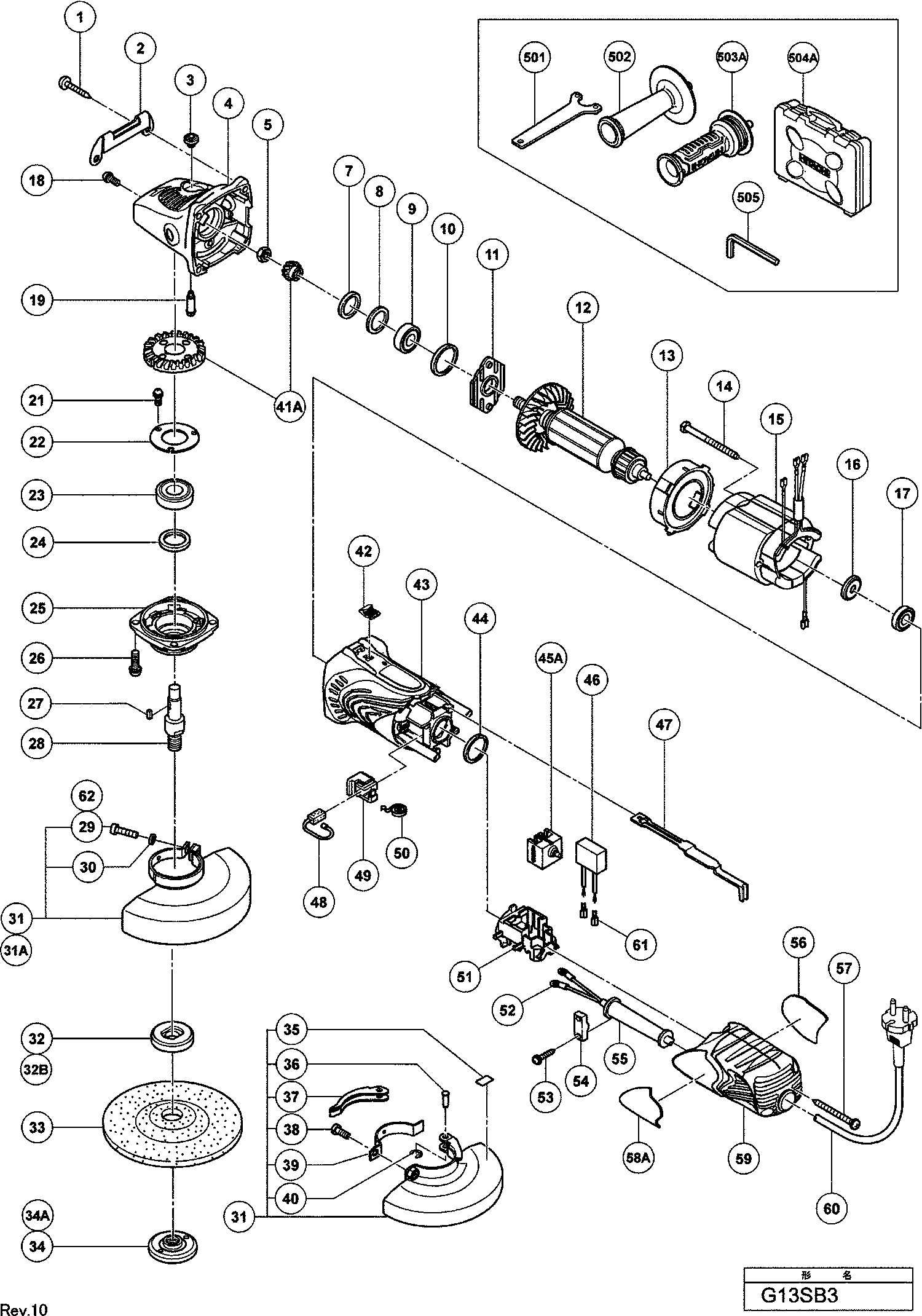

Zeichnungen der Hikoki G13SB3
Teileliste der Hikoki G13SB3
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| ANKER 230-240 VOLT | ||||
| *12 | 360734E | 41.39 | 49.25 | |
| Stator 230 Volt, G13sb3, Cm5sb | ||||
| *15 | 340645E | 28.19 | 33.54 | |
| Stator 230V | ||||
| *15 | 340932E | 26.40 | 31.42 | |
| Radschtz, Cm9by Includ.49-55 | ||||
| *31A | 333537 | 14.40 | 17.14 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| *60 | 500447Z | 6.60 | 7.85 | |
| Kabel 10.7 (714500=2X1 5M VERWENDEN) | ||||
| *60 | 500247Z | 6.18 | 7.35 | |
| Schraube D5x25 schwarz, Cm5sb | ||||
| 1 | 320523 | 1.35 | 1.61 | |
| Schutzblech G13sb3 | ||||
| 2 | 325053 | 1.05 | 1.25 | |
| Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd | ||||
| 3 | 301944 | 1.04 | 1.23 | |
| Getriebedeckel kpl. G12se2/g13se2, Cm5sb Includ.4 | ||||
| 4 | 321737 | 36.44 | 43.36 | |
| Mutter M8 (10st) | ||||
| 5 | 949558 | 1.05 | 1.25 | |
| Dichtungsring (a) G12se/g13se u.a G12sa2, Cm5sb | ||||
| 7 | 308543 | 1.04 | 1.23 | |
| Unterlegscheibe (c) G12se/g12sa2/ G13sb2/g13yc/g1 | ||||
| 8 | 980866 | 1.04 | 1.23 | |
| Kugellager 629t12ddc3, Cm5sb | ||||
| 9 | 629T12 | 9.83 | 11.69 | |
| Gummiring G12sa/g12se/g12sa2 G13sb2/g12sa2, Cm5sb | ||||
| 10 | 957754 | 1.20 | 1.43 | |
| Lagerdeckel G12se2/g13se2, Cm5sb | ||||
| 11 | 321734 | 1.35 | 1.61 | |
| ANKER 110 VOLT | ||||
| 12 | 360734C | 46.04 | 54.79 | |
| ANKER 230-240 VOLT | ||||
| 12 | 360734E | 41.39 | 49.25 | |
| Ventilatorführung G12se2/g13se2, Cm5sb | ||||
| 13 | 321732 | 1.35 | 1.61 | |
| Sechskantschneidschraube D4x70, Cm5sb | ||||
| 14 | 982021 | 1.04 | 1.23 | |
| Stator 230 Volt, G13sb3, Cm5sb | ||||
| 15 | 340645E | 28.19 | 33.54 | |
| Stator 230V | ||||
| 15 | 340932E | 26.40 | 31.42 | |
| FELD 110 VOLT | ||||
| 15 | 340645C | 24.64 | 29.32 | |
| Staubdichtung G12s2/g12sa2/g13sd/ G13sb2/g12sa2, | ||||
| 16 | 315877 | 1.05 | 1.25 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 17 | 608VVM | 5.70 | 6.78 | |
| Dichtungsverschlussschraube M4X10 | ||||
| 18 | 303255 | 1.04 | 1.23 | |
| Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/ | ||||
| 19 | 301943 | 1.65 | 1.96 | |
| Kopfschraube M4x8 M.federring Selbstsichern, Cm5s | ||||
| 21 | 991207 | 1.04 | 1.23 | |
| Lagerdeckel (b) G12sa/g13se/u.a G12sa2, Cm5sb | ||||
| 22 | 936680 | 1.04 | 1.23 | |
| Kugellager 6201 Dd, Cm5sb | ||||
| 23 | 6201DD | 6.30 | 7.50 | |
| Filzdichtung G12se/g12sa2/g13se/ G13sb2/g12sa2, C | ||||
| 24 | 308546 | 1.04 | 1.23 | |
| Getriebedeckel G12se/g12sa2/g13se G13sb2/g12sa2, | ||||
| 25 | 308545 | 7.35 | 8.75 | |
| Kopfschraube 5x16 M.federring Selbstsichern, | ||||
| 26 | 307046 | 1.04 | 1.23 | |
| Keil 3x3x8 Dh22vb/g12sa/g12sa2/ G13sb2/g12sa2/dh4 | ||||
| 27 | 944109 | 1.70 | 2.02 | |
| Gelenkwelle (a) | ||||
| 28 | 994301 | 14.25 | 16.96 | |
| Spindel (b) | ||||
| 28 | 994302 | 13.89 | 16.53 | |
| Kopfschraube M5x20 (10st) C8fshe, C8fse | ||||
| 29 | 949241 | 1.35 | 1.61 | |
| Inbusschraube G13va M5x20 mit Scheiben | ||||
| 29A | 316107 | 1.80 | 2.14 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 30 | 949454 | 1.04 | 1.23 | |
| Schutzhaube kpl. Includ.27,28 | ||||
| 31 | 320192 | 14.16 | 16.85 | |
| Radschtz, Cm9by Includ.49-55 | ||||
| 31A | 333537 | 14.40 | 17.14 | |
| Schutz | ||||
| 31A | 337231 | 10.35 | 12.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32 | 937817Z | |||
| Radunterlegscheibe (c) für Pfanne (120v) | ||||
| 32B | 334456 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33 | 316822 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34 | 994324 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34A | 337329 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34B | 339579 | |||
| Schild | ||||
| 35 | 311492 | 1.20 | 1.43 | |
| Stellstift G12se/g13se/g12y Till 11.2014 | ||||
| 36 | 311744 | 1.20 | 1.43 | |
| Hebel G12se/g13se/g15yc | ||||
| 37 | 311743 | 5.75 | 6.84 | |
| Maschinenschraube M5x25 G12se/u.a | ||||
| 38 | 880734 | 1.04 | 1.23 | |
| Klemmstück (b) G12se/g13se/g15yc bis 11.2014 | ||||
| 39 | 311491 | 4.65 | 5.53 | |
| C-type Ring D2,5 G12se/g13se | ||||
| 40 | 874759 | 1.04 | 1.23 | |
| Antriebsritzel und Abzweigung, Cm5sb | ||||
| 41A | 329054 | 16.36 | 19.47 | |
| Schiebeknopf G12sg/g13v/g13yd G13sb2/g12sa2, Cm5s | ||||
| 42 | 314428 | 1.04 | 1.23 | |
| Gehaeuse | ||||
| 43 | 325050 | 16.50 | 19.64 | |
| Gummiring (1) | ||||
| 44 | 321733 | 1.35 | 1.61 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 45A | 319319 | |||
| SCHALTER | ||||
| 45B | 377478 | 6.84 | 8.14 | |
| DRUCKTASTENSCHALTER | ||||
| 45C | 376230 | 7.20 | 8.57 | |
| Kondensator Div.typen | ||||
| 46 | 994273 | 4.29 | 5.10 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 46 | 930039 | 1.95 | 2.32 | |
| Zugstange | ||||
| 47 | 370014 | 1.35 | 1.61 | |
| Zugstange | ||||
| 47 | 325051 | 1.05 | 1.25 | |
| Kohlebürsten (paar), Cm5sb | ||||
| 48 | 999088 | 4.50 | 5.36 | |
| Kohlekasten Zsb | ||||
| 49 | 317810 | 4.80 | 5.71 | |
| Kohlenhalterfeder G12se/g13v G13yd/g13sb2/g12sa2 | ||||
| 50 | 308536 | 1.65 | 1.96 | |
| Schalterhalter | ||||
| 51 | 370012 | 1.35 | 1.61 | |
| Schalterhalter G13sb3, Cm5sb | ||||
| 51 | 325054 | 1.05 | 1.25 | |
| Anschlussklemme | ||||
| 52 | 980063 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 53 | 984750 | |||
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 54 | 937631 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 55 | 953327 | |||
| Schneidschraube D4x45 M.flansch, Cm5sb | ||||
| 57 | 301815 | 1.05 | 1.25 | |
| Markenlabel | ||||
| 58A | 334347 | 1.05 | 1.25 | |
| Enddeckel G13sb3, Cm5sb | ||||
| 59 | 325052 | 10.35 | 12.32 | |
| Kabel G13va (cord Armor D8.8) For Gbr (110v) | ||||
| 60 | 500461Z | 17.88 | 21.27 | |
| Schnur | ||||
| 60 | 500240Z | 13.18 | 15.68 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| 60 | 500447Z | 6.60 | 7.85 | |
| Kabel 10.7 (714500=2X1 5M VERWENDEN) | ||||
| 60 | 500247Z | 6.18 | 7.35 | |
| Steckkontakt G13sb2/g12sa2, Cm5sb For Noise Suppr | ||||
| 61 | 319320 | 1.35 | 1.61 | |
| Inbusschraube M5x20 (10st) For Europe | ||||
| 62 | 949757 | 3.00 | 3.57 | |
| Varistor (b) Für Modell (e) | ||||
| 63 | 370013 | 5.85 | 6.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 938332Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 994322 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503A | 336865 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503B | 381403 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504A | 325515 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 944458 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 938317 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 938318 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 314062 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 314063 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 314064 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 314065 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 314066 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 314067 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 314068 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 314069 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 314070 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 314071 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 314072 | |||
| Radscheibe | ||||
| 614 | 994312 | 3.84 | 4.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 994313 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 616 | 310338 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 617 | 332787 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 618 | 332788 | |||
| Flüssige Dichtung | ||||
| 619 | 324688 | 40.84 | 48.60 | |
