Hikoki G13SE2 Zeichnungen und Teile
Genaue Typennummer:
G13SE2
G13SE2

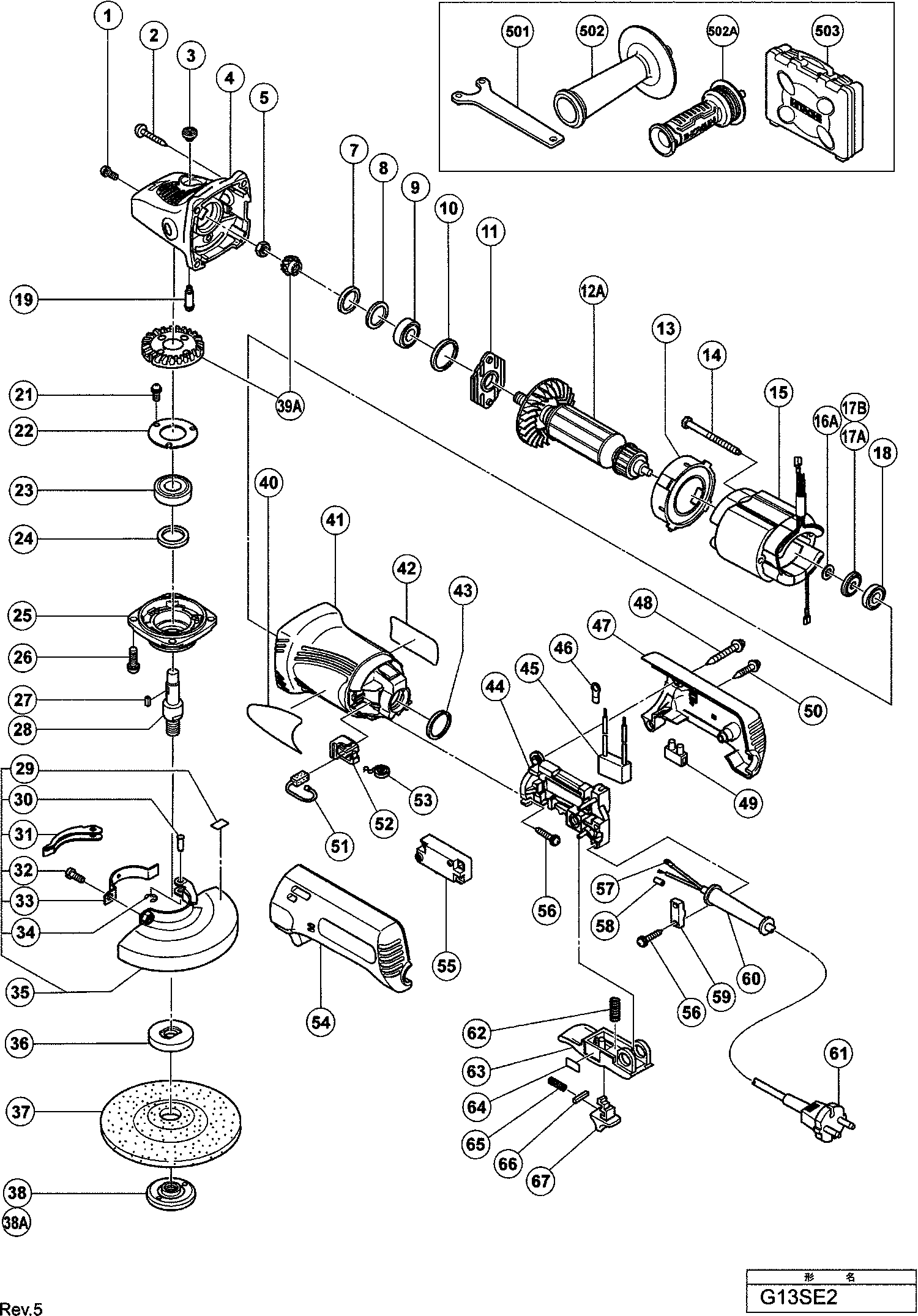

Zeichnungen der HIKOKI G13SE2
Teileliste der HIKOKI G13SE2
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| SEAL LOCK SCHROEF M4X10 | ||||
| 1 | 303255 | SEAL LOCK SCHROEF M4X10 | € 0.96 | |
| Schraube D5x25 schwarz, Cm5sb | ||||
| 2 | 320523 | Schraube D5x25 schwarz, Cm5sb | € 1.25 | |
| Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd | ||||
| 3 | 301944 | Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd | € 0.96 | |
| Getriebedeckel kpl. G12se2/g13se2, Cm5sb Includ.4 | ||||
| 4 | 321737 | Getriebedeckel kpl. G12se2/g13se2, Cm5sb Includ.4 | € 33.81 | |
| Mutter M8 (10st) | ||||
| 5 | 949558 | Mutter M8 (10st) | € 0.97 | |
| Dichtungsring (a) G12se/g13se u.a G12sa2, Cm5sb | ||||
| 7 | 308543 | Dichtungsring (a) G12se/g13se u.a G12sa2, Cm5sb | € 0.96 | |
| Unterlegscheibe (c) G12se/g12sa2/ G13sb2/g13yc/g1 | ||||
| 8 | 980866 | Unterlegscheibe (c) G12se/g12sa2/ G13sb2/g13yc/g1 | € 0.96 | |
| Kugellager 629t12ddc3, Cm5sb | ||||
| 9 | 629T12 | Kugellager 629t12ddc3, Cm5sb | € 9.12 | |
| Gummiring G12sa/g12se/g12sa2 G13sb2/g12sa2, Cm5sb | ||||
| 10 | 957754 | Gummiring G12sa/g12se/g12sa2 G13sb2/g12sa2, Cm5sb | € 1.11 | |
| Lagerdeckel G12se2/g13se2, Cm5sb | ||||
| 11 | 321734 | Lagerdeckel G12se2/g13se2, Cm5sb | € 1.25 | |
| Anker G12se2 / G13se2 Includ.17b | ||||
| 12A | 360603F | Anker G12se2 / G13se2 Includ.17b | € 45.30 | |
| ARMATURE ASS'Y 110-120 VOLT | ||||
| 12A | 360603U | ARMATURE ASS'Y 110-120 VOLT | € 55.38 | |
| Ventilatorführung G12se2/g13se2, Cm5sb | ||||
| 13 | 321732 | Ventilatorführung G12se2/g13se2, Cm5sb | € 1.25 | |
| Sechskantschneidschraube D4x70, Cm5sb | ||||
| 14 | 982021 | Sechskantschneidschraube D4x70, Cm5sb | € 0.96 | |
| Veld 110 Volt | ||||
| 15 | 340551C | Veld 110 Volt | € 31.01 | |
| Stator 230 V für G 12 Se2/g13se2 | ||||
| 15 | 340551E | Stator 230 V für G 12 Se2/g13se2 | € 29.48 | |
| Veld 230 Volt | ||||
| 15 | 340933E | Veld 230 Volt | € 30.50 | |
| Distanzscheibe G12se/g13se/g13v G13yd | ||||
| 16A | 311737 | Distanzscheibe G12se/g13se/g13v G13yd | € 0.96 | |
| Staubdichtung (a) G12se/g13se/ C6dd | ||||
| 17A | 311435 | Staubdichtung (a) G12se/g13se/ C6dd | € 0.96 | |
| Staubdichtung G12s2/g12sa2/g13sd/ G13sb2/g12sa2, | ||||
| 17B | 315877 | Staubdichtung G12s2/g12sa2/g13sd/ G13sb2/g12sa2, | € 0.97 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 18 | 608VVM | Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | € 5.29 | |
| Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/ | ||||
| 19 | 301943 | Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/ | € 1.53 | |
| Kopfschraube M4x8 M.federring Selbstsichern, Cm5s | ||||
| 21 | 991207 | Kopfschraube M4x8 M.federring Selbstsichern, Cm5s | € 0.96 | |
| Lagerdeckel (b) G12sa/g13se/u.a G12sa2, Cm5sb | ||||
| 22 | 936680 | Lagerdeckel (b) G12sa/g13se/u.a G12sa2, Cm5sb | € 0.96 | |
| Kugellager 6201 Dd, Cm5sb | ||||
| 23 | 6201DD | Kugellager 6201 Dd, Cm5sb | € 5.85 | |
| Filzdichtung G12se/g12sa2/g13se/ G13sb2/g12sa2, C | ||||
| 24 | 308546 | Filzdichtung G12se/g12sa2/g13se/ G13sb2/g12sa2, C | € 0.96 | |
| Getriebedeckel G12se/g12sa2/g13se G13sb2/g12sa2, | ||||
| 25 | 308545 | Getriebedeckel G12se/g12sa2/g13se G13sb2/g12sa2, | € 6.82 | |
| Kopfschraube 5x16 M.federring Selbstsichern, | ||||
| 26 | 307046 | Kopfschraube 5x16 M.federring Selbstsichern, | € 0.96 | |
| Keil 3x3x8 Dh22vb/g12sa/g12sa2/ G13sb2/g12sa2/dh4 | ||||
| 27 | 944109 | Keil 3x3x8 Dh22vb/g12sa/g12sa2/ G13sb2/g12sa2/dh4 | € 1.58 | |
| Gelenkwelle (a) | ||||
| 28 | 994301 | Gelenkwelle (a) | € 13.22 | |
| Spindel (b) | ||||
| 28 | 994302 | Spindel (b) | € 12.89 | |
| Schild | ||||
| 29 | 311492 | Schild | € 1.11 | |
| Stellstift G12se/g13se/g12y Till 11.2014 | ||||
| 30 | 311744 | Stellstift G12se/g13se/g12y Till 11.2014 | € 1.11 | |
| Hebel G12se/g13se/g15yc | ||||
| 31 | 311743 | Hebel G12se/g13se/g15yc | € 5.34 | |
| Maschinenschraube M5x25 G12se/u.a | ||||
| 32 | 880734 | Maschinenschraube M5x25 G12se/u.a | € 0.96 | |
| Klemmstück (b) G12se/g13se/g15yc Till 11.2014 | ||||
| 33 | 311491 | Klemmstück (b) G12se/g13se/g15yc Till 11.2014 | € 4.32 | |
| C-type Ring D2,5 G12se/g13se | ||||
| 34 | 874759 | C-type Ring D2,5 G12se/g13se | € 0.96 | |
| Schutzhaube Komplett G13se Includ.611-616 | ||||
| 35 | 311742 | Schutzhaube Komplett G13se Includ.611-616 | € 19.27 | |
| Nicht mehr lieferbar | ||||
| 36 | 937817Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 36 | 937922P | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 37 | 316822 | Nicht mehr lieferbar | ||
| Ausserer Flansch | ||||
| 38 | 937923P | Ausserer Flansch | € 5.01 | |
| Nicht mehr lieferbar | ||||
| 38A | 337329 | Nicht mehr lieferbar | ||
| SLUITMOER M14 | ||||
| 38B | 339579 | SLUITMOER M14 | € 3.34 | |
| Antriebsritzel und Abzweigung, Cm5sb | ||||
| 39A | 329054 | Antriebsritzel und Abzweigung, Cm5sb | € 15.18 | |
| Gehaeuse | ||||
| 41 | 321731 | Gehaeuse | € 11.53 | |
| Gummiring (1) | ||||
| 43 | 321733 | Gummiring (1) | € 1.25 | |
| Schaltergehäuse G12se/g13se | ||||
| 44 | 311738 | Schaltergehäuse G12se/g13se | € 1.95 | |
| Schakelaarhouder | ||||
| 44 | 370016 | Schakelaarhouder | € 2.37 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 45 | 930039 | Kondensator C6u-c13u u.a., C 8fshe | € 1.81 | |
| Kabelschuh Div.typen | ||||
| 46 | 311741 | Kabelschuh Div.typen | € 0.96 | |
| Griffschale (b) G12se2/g13se2 | ||||
| 47 | 321739 | Griffschale (b) G12se2/g13se2 | € 4.61 | |
| Abdeckkappe | ||||
| 47 | 370120 | Abdeckkappe | € 2.64 | |
| Schneidschraube D4x35 M.flansch | ||||
| 48 | 303694 | Schneidschraube D4x35 M.flansch | € 0.96 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 49 | 938307 | Schraubklemme 1-reihig Div.typen Till 10.1999 For | € 1.97 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 50 | 301653 | Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | € 0.96 | |
| Kohlebürsten Selbstabsch.(paar) | ||||
| 51 | 999076 | Kohlebürsten Selbstabsch.(paar) | € 13.36 | |
| Kohlebürsten (paar), Cm5sb | ||||
| 51 | 999088 | Kohlebürsten (paar), Cm5sb | € 5.28 | |
| Kohlekasten Zsb | ||||
| 52 | 317810 | Kohlekasten Zsb | € 4.45 | |
| Kohlenhalterfeder G12se/g13v G13yd/g13sb2/g12sa2 | ||||
| 53 | 308536 | Kohlenhalterfeder G12se/g13v G13yd/g13sb2/g12sa2 | € 1.53 | |
| Griffschale (a) G12se2/g13se2 | ||||
| 54 | 321738 | Griffschale (a) G12se2/g13se2 | € 4.61 | |
| Abdeckkappe | ||||
| 54 | 370119 | Abdeckkappe | € 2.64 | |
| Schalter | ||||
| 55 | 311739 | Schalter | € 11.14 | |
| Nicht mehr lieferbar | ||||
| 56 | 984750 | Nicht mehr lieferbar | ||
| Anschlussklemme | ||||
| 57 | 980063 | Anschlussklemme | € 0.96 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 58 | 981373 | Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | € 0.97 | |
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 59 | 960266 | Kabelklemme Div.typen, Cm9uby, G23ss | € 0.96 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 60 | 953327 | Kabelknickschutz D8.8 Div.typen, Cm5sb | € 0.96 | |
| Cord 5m 2 X 1,0 W/plug 13a/250v For Gbr | ||||
| 61 | 500440Z | Cord 5m 2 X 1,0 W/plug 13a/250v For Gbr | € 19.01 | |
| Feder Cr10v/g12se u.a. | ||||
| 62 | 983595 | Feder Cr10v/g12se u.a. | € 0.96 | |
| Schalterhebel G12se/g13se u.a. | ||||
| 63 | 308554 | Schalterhebel G12se/g13se u.a. | € 2.09 | |
| Aktionsschild F.schalthebel G12se/g13se u.a. For | ||||
| 64 | 308557 | Aktionsschild F.schalthebel G12se/g13se u.a. For | € 0.97 | |
| Aktionsschild f. Schalthebel G13yc | ||||
| 64 | 308558 | Aktionsschild f. Schalthebel G13yc | € 0.97 | |
| Feder (f) G13yc/g15yc/c6dd | ||||
| 65 | 301631 | Feder (f) G13yc/g15yc/c6dd | € 0.96 | |
| Keil 3x3x15 Dh25v/dh28y/g12se u.a | ||||
| 66 | 982696 | Keil 3x3x15 Dh25v/dh28y/g12se u.a | € 0.96 | |
| Arretierhebel G12se/g13se u.a. For Bel,ger,esp | ||||
| 67 | 308555 | Arretierhebel G12se/g13se u.a. For Bel,ger,esp | € 1.39 | |
| Sperrhebel G12se/g12se2 G13se/g13se2/g13yc | ||||
| 67 | 308556 | Sperrhebel G12se/g12se2 G13se/g13se2/g13yc | € 1.25 | |
| Varistor (b) | ||||
| 68 | 370017 | Varistor (b) | € 5.43 | |
| Nicht mehr lieferbar | ||||
| 501 | 938332Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 502 | 994322 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 502A | 336865 | Nicht mehr lieferbar | ||
| KUNSTSTOF KOFFER | ||||
| 503 | 325515 | KUNSTSTOF KOFFER | € 39.17 | |
| Nicht mehr lieferbar | ||||
| 601 | 937825Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 601 | 938317 | Nicht mehr lieferbar | ||
| MOER V. ZACHTE STEUNSCHIJF 115MM | ||||
| 602 | 937826Z | MOER V. ZACHTE STEUNSCHIJF 115MM | € 9.88 | |
| Nicht mehr lieferbar | ||||
| 603 | 314062 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 604 | 314063 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 605 | 314064 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 606 | 314065 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 607 | 314066 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 608 | 314067 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 609 | 314068 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 610 | 314069 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 611 | 314070 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 612 | 314071 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 613 | 314072 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 614 | 994312 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 615 | 994313 | Nicht mehr lieferbar | ||
| SPECIALE ONDERLEGFLENS | ||||
| 616 | 310338 | SPECIALE ONDERLEGFLENS | € 23.22 | |
| Nicht mehr lieferbar | ||||
| 617 | 323712 | Nicht mehr lieferbar | ||
| CUTTING WHEEL GUARD 125 MM WITH BASE | ||||
| 618 | 332787 | CUTTING WHEEL GUARD 125 MM WITH BASE | € 287.10 | |
| CUTTING WHEEL GUARD 125 MM W/O BASE | ||||
| 619 | 332788 | CUTTING WHEEL GUARD 125 MM W/O BASE | € 114.54 | |
| Nicht mehr lieferbar | ||||
| 620 | 324688 | Nicht mehr lieferbar | ||
