Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G13SN'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

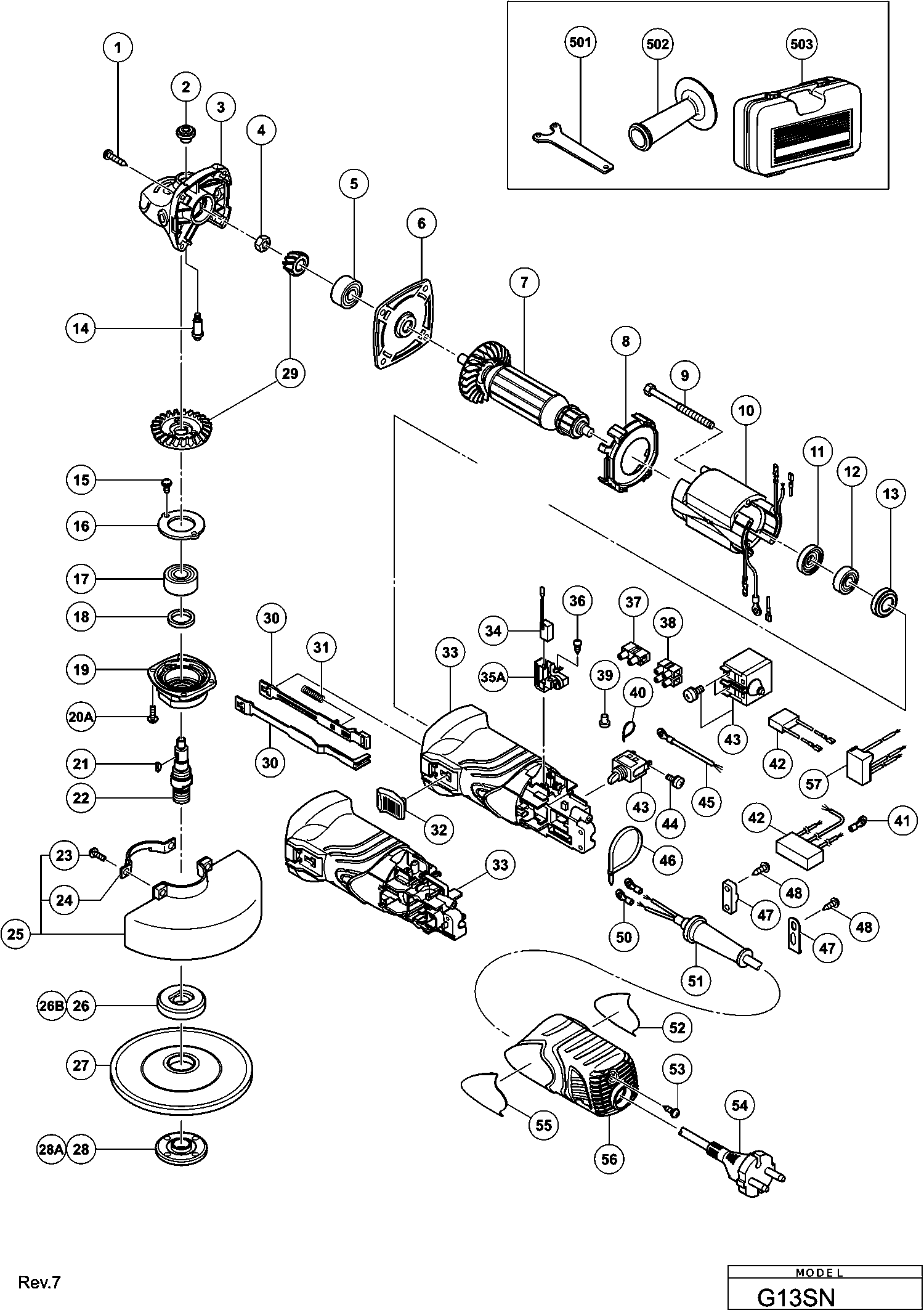

Zeichnungen der Hikoki G13SN
Teileliste der Hikoki G13SN
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Stator 230V | ||||
| *10 | 340791M | 49.50 | 58.90 | |
| VELD 110 VOLT | ||||
| *10 | 340791L | 46.20 | 54.98 | |
| FELD 230-240 VOLT | ||||
| *10 | 340791J | 38.09 | 45.32 | |
| Stator 220v-230v Fdv12v/fcj55va Neue Art.nr.34022 | ||||
| *10 | 340791D | 26.68 | 31.74 | |
| Gelenkwelle (a) | ||||
| *22 | 332536 | 4.20 | 5.00 | |
| Schutz | ||||
| *25 | 332539 | 4.58 | 5.44 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *26 | 937817Z | |||
| Zugstange | ||||
| *30 | 370042 | 1.04 | 1.23 | |
| Gehäuse | ||||
| *33 | 370040 | 6.90 | 8.21 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| *37 | 938307 | 2.13 | 2.53 | |
| Verbinder 50091 (10st) Div.typen | ||||
| *39 | 959140 | 3.30 | 3.93 | |
| Anschlussklemme | ||||
| *41 | 980063 | 1.04 | 1.23 | |
| Störungskondensator | ||||
| *42 | 317491 | 7.35 | 8.75 | |
| Geräuschunterdrücker W/Geräuschunterdrücker Band | ||||
| *42 | 370051 | 1.65 | 1.96 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| *45 | 332545 | |||
| Kabelclip | ||||
| *47 | 338334 | 1.04 | 1.23 | |
| Schneidschraube D4x12, Cm9uby For Sin,hkg,chn | ||||
| *48 | 305720 | 1.05 | 1.25 | |
| Kabelschuh Div.typen | ||||
| *50 | 311741 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *503 | 319375 | |||
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| *51 | 938051 | 1.04 | 1.23 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| *54 | 500447Z | 6.60 | 7.85 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| *54 | 500247Z | 6.18 | 7.35 | |
| Schwanzabdeckung | ||||
| *56 | 370041 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *613 | 937825Z | |||
| Anker 230v | ||||
| *7 | 360891F | 36.10 | 42.96 | |
| ANKER 110 VOLT | ||||
| *7 | 360891C | 33.66 | 40.06 | |
| Schneidschraube D4x25 Mit Flansch (schwarz), H41m | ||||
| 1 | 307028 | 1.05 | 1.25 | |
| Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd | ||||
| 2 | 301944 | 1.04 | 1.23 | |
| Innendeckel | ||||
| 3 | 332529 | 11.85 | 14.10 | |
| Mutter M6 | ||||
| 4 | 309191 | 1.04 | 1.23 | |
| Kugellager 628vvc2ps2-l | ||||
| 5 | 628VVC | 11.85 | 14.10 | |
| Lagerhalter G13sr3 | ||||
| 6 | 327887 | 1.20 | 1.43 | |
| Anker 230v | ||||
| 7 | 360891F | 36.10 | 42.96 | |
| ANKER 110 VOLT | ||||
| 7 | 360891C | 33.66 | 40.06 | |
| Ventilatorführung G13sr3 | ||||
| 8 | 327886 | 1.20 | 1.43 | |
| Sechskantschneidschraube D4x70, Cm5sb | ||||
| 9 | 982021 | 1.04 | 1.23 | |
| Stator 230V | ||||
| 10 | 340791M | 49.50 | 58.90 | |
| VELD 110 VOLT | ||||
| 10 | 340791L | 46.20 | 54.98 | |
| FELD 230-240 VOLT | ||||
| 10 | 340791J | 38.09 | 45.32 | |
| VELD 110 VOLT | ||||
| 10 | 340791B | 35.53 | 42.28 | |
| Stator 220v-230v Fdv12v/fcj55va Neue Art.nr.34022 | ||||
| 10 | 340791D | 26.68 | 31.74 | |
| Staubdichtung G12sr2 | ||||
| 11 | 321722 | 1.35 | 1.61 | |
| Kugellager 626 Vvm Cj65v3 | ||||
| 12 | 626VVM | 5.70 | 6.78 | |
| Gummiring (1) | ||||
| 13 | 309929 | 1.04 | 1.23 | |
| Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/ | ||||
| 14 | 301943 | 1.65 | 1.96 | |
| Kopfschraube M4x10 M.federring Selbstsichernd | ||||
| 15 | 987201 | 1.05 | 1.25 | |
| Lagerdeckel | ||||
| 16 | 316490 | 1.65 | 1.96 | |
| Kugellager 6201 Vv | ||||
| 17 | 6201VV | 6.45 | 7.68 | |
| Filzdichtung G12s1/g13yb1/fg12sa2 G13v/g13yd | ||||
| 18 | 301946 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 19 | 316489 | |||
| Kopfschraube M4x12 M.federring Selbstsichernd | ||||
| 20 | 987203 | 1.05 | 1.25 | |
| Kopfschraube M4x12 M.federring Selbstsichernd | ||||
| 20A | 307127 | 1.05 | 1.25 | |
| Halbmondkeil G12s2/g13sd | ||||
| 21 | 302047 | 1.05 | 1.25 | |
| Gelenkwelle (a) | ||||
| 22 | 332536 | 4.20 | 5.00 | |
| Kopfschraube M5x16 M.federring | ||||
| 23 | 308386 | 1.05 | 1.25 | |
| Ablagebügel G12sr | ||||
| 24 | 301949 | 1.04 | 1.23 | |
| Schutz | ||||
| 25 | 332539 | 4.58 | 5.44 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 26 | 937817Z | |||
| Radunterlegscheibe (c) für Pfanne (120v) | ||||
| 26B | 334456 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 27 | 316822 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 28 | 994324 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 28A | 373779 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 28B | 339579 | |||
| Tellerrad u.ritzel | ||||
| 29 | 327888 | 10.80 | 12.85 | |
| Zugstange | ||||
| 30 | 333366 | 1.20 | 1.43 | |
| Zugstange | ||||
| 30 | 370042 | 1.04 | 1.23 | |
| Feder G12sg/g13v/g13yd, Cm9uby | ||||
| 31 | 314429 | 1.04 | 1.23 | |
| Schiebeknopf G12sg/g13v/g13yd G13sb2/g12sa2, Cm5s | ||||
| 32 | 314428 | 1.04 | 1.23 | |
| Gehäuse | ||||
| 33 | 370040 | 6.90 | 8.21 | |
| Gehaeuse | ||||
| 33 | 333365 | 6.30 | 7.50 | |
| Carbonbrush(1pair) G13sr3 | ||||
| 34 | 999005 | 7.80 | 9.28 | |
| Kohlekasten Zsb | ||||
| 35A | 333844 | 2.10 | 2.50 | |
| Schraube G13sr3 | ||||
| 36 | 328210 | 1.20 | 1.43 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 37 | 938307 | 2.13 | 2.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 38 | 958308Z | |||
| Verbinder 50091 (10st) Div.typen | ||||
| 39 | 959140 | 3.30 | 3.93 | |
| KABELKLEMME | ||||
| 40 | 975144 | 1.04 | 1.23 | |
| Kabelschuh M4.0 (10st) G23ss | ||||
| 41 | 930804 | 3.00 | 3.57 | |
| Störungskondensator | ||||
| 42 | 317491 | 7.35 | 8.75 | |
| Geräuschunterdrücker W/Geräuschunterdrücker Band | ||||
| 42 | 370051 | 1.65 | 1.96 | |
| SCHAKELAAR | ||||
| 43 | 314603 | 11.88 | 14.14 | |
| PUSHING BUTTON SWITCH 110 VOLT | ||||
| 43A | 377010 | 8.40 | 10.00 | |
| DRUCKTASTENSCHALTER | ||||
| 43B | 376230 | 7.20 | 8.57 | |
| Maschinenschraube (mit unterlegscheibe) M3.5x6 | ||||
| 44 | 305499 | 1.05 | 1.25 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 45 | 332545 | |||
| KABELKLEMME | ||||
| 46 | 988054 | 1.04 | 1.23 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 47 | 937631 | 1.04 | 1.23 | |
| Kabelclip | ||||
| 47 | 338334 | 1.04 | 1.23 | |
| Schneidschraube D4x12, Cm9uby For Sin,hkg,chn | ||||
| 48 | 305720 | 1.05 | 1.25 | |
| Kabelschuh Div.typen | ||||
| 50 | 311741 | 1.04 | 1.23 | |
| Anschlussklemme | ||||
| 50 | 980063 | 1.04 | 1.23 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 51 | 938051 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 53 | 307811 | |||
| Kabel G13va (cord Armor D8.8) For Gbr (110v) | ||||
| 54 | 500461Z | 17.88 | 21.27 | |
| Schnur | ||||
| 54 | 500240Z | 13.18 | 15.68 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| 54 | 500447Z | 6.60 | 7.85 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 54 | 500247Z | 6.18 | 7.35 | |
| Endabdeckung G13sr3 | ||||
| 56 | 327894 | 6.45 | 7.68 | |
| Schwanzabdeckung | ||||
| 56 | 370041 | 3.30 | 3.93 | |
| Varistor (a) Für Modell(e) | ||||
| 57 | 370043 | 5.70 | 6.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 938332Z | |||
| Seitengriff G13sr3 | ||||
| 502 | 318312 | 7.50 | 8.92 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502A | 994322 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 319375 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 314062 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 314063 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 314064 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 314065 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 314066 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 314067 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 314068 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 314069 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 314070 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 314071 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 314072 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 938318 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 938317 | |||
| Flüssige Dichtung | ||||
| 614 | 324688 | 40.84 | 48.60 | |
