Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G13SR4'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

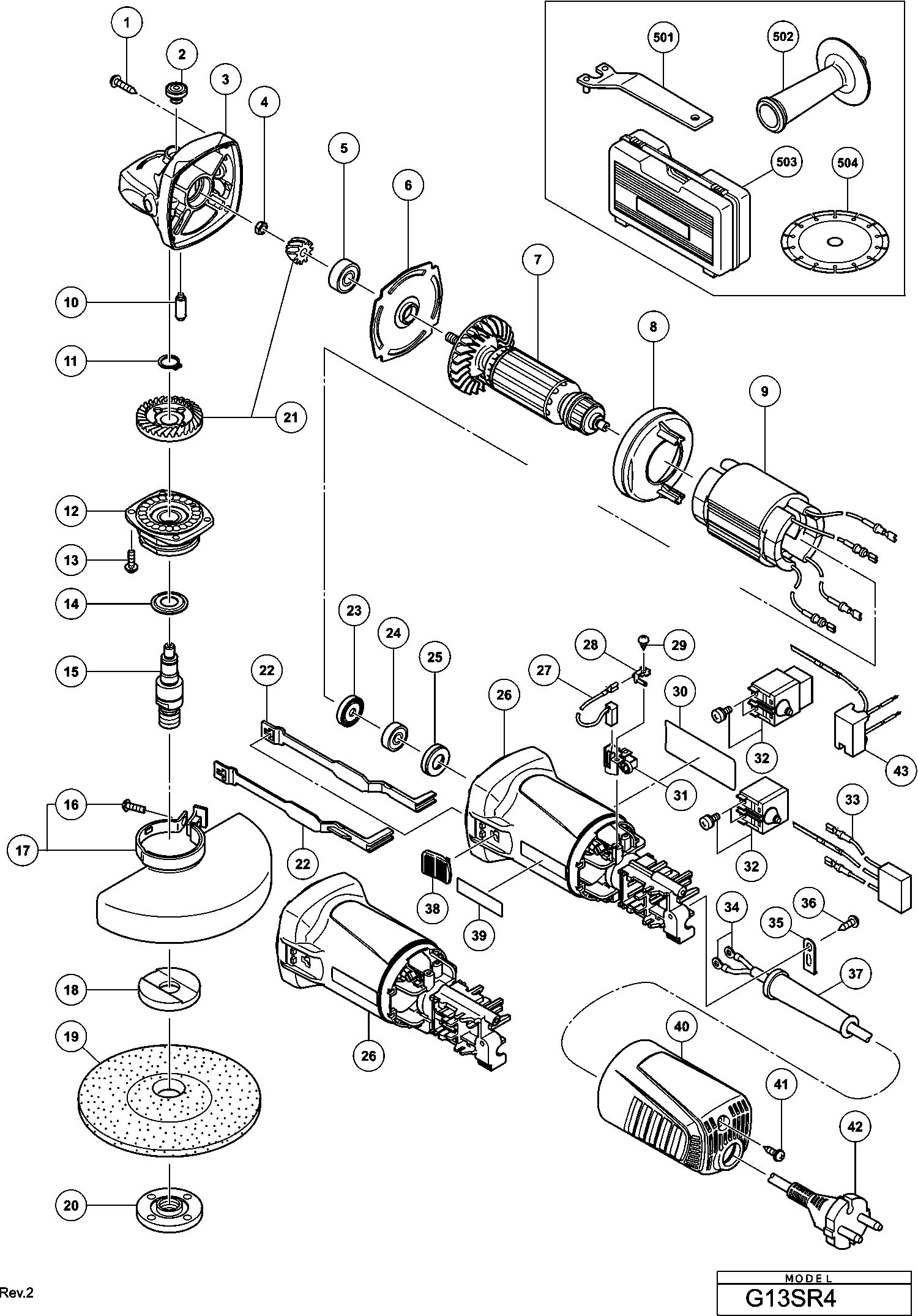

Zeichnungen der Hikoki G13SR4
Teileliste der Hikoki G13SR4
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Kopfschraube M5x16 M.federring | ||||
| *16 | 308386 | 1.05 | 1.25 | |
| Schraube M5 | ||||
| *16 | 338868 | 1.04 | 1.23 | |
| Werkzeuglose Radabdeckung 125mm Inkl.27 | ||||
| *17 | 333840 | 6.15 | 7.32 | |
| Schutz | ||||
| *17 | 338845 | 2.55 | 3.03 | |
| Zugstange | ||||
| *22 | 338855 | 1.04 | 1.23 | |
| Zugstange | ||||
| *22 | 370023 | 1.04 | 1.23 | |
| Gehaeuse (1) | ||||
| *26 | 370018 | 3.90 | 4.64 | |
| Gehaeuse (1) | ||||
| *26 | 339140 | 3.90 | 4.64 | |
| DRUCKTASTENSCHALTER | ||||
| *32C | 376230 | 7.20 | 8.57 | |
| Kabelschuh Div.typen | ||||
| *34 | 311741 | 1.04 | 1.23 | |
| Kabelclip | ||||
| *35 | 338334 | 1.04 | 1.23 | |
| Schwanzabdeckung | ||||
| *40 | 370019 | 1.50 | 1.78 | |
| Schwanzabdeckung | ||||
| *40 | 339141 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *42 | 500468Z | -1.00 | -1.19 | |
| SCHALTERSATZ 220-240 VOLT | ||||
| *43 | 376370 | 14.25 | 16.96 | |
| Anker 220v-240v | ||||
| *7 | 361016E | 29.01 | 34.52 | |
| ANKER 110 VOLT | ||||
| *7 | 361016C | 27.06 | 32.20 | |
| Stator 220v-230v G12sa/g13sb | ||||
| *9 | 340016E | 30.53 | 36.32 | |
| VELD 110 VOLT | ||||
| *9 | 340016C | 21.40 | 25.47 | |
| Schneidschraube G14dmr | ||||
| 1 | 328643 | 1.05 | 1.25 | |
| Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd | ||||
| 2 | 301944 | 1.04 | 1.23 | |
| Getriebegehaeuse | ||||
| 3 | 339146 | 6.90 | 8.21 | |
| Mutter M6 | ||||
| 4 | 309191 | 1.04 | 1.23 | |
| Kugellager 608ss | ||||
| 5 | 338337 | 2.25 | 2.68 | |
| Lagerschale | ||||
| 6 | 338850 | 1.04 | 1.23 | |
| Anker 220v-240v | ||||
| 7 | 361016E | 29.01 | 34.52 | |
| ANKER 110 VOLT | ||||
| 7 | 361016C | 27.06 | 32.20 | |
| Luftleitfaden | ||||
| 8 | 338853 | 1.04 | 1.23 | |
| Stator 220v-230v G12sa/g13sb | ||||
| 9 | 340016E | 30.53 | 36.32 | |
| VELD 110 VOLT | ||||
| 9 | 340016C | 21.40 | 25.47 | |
| Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/ | ||||
| 10 | 301943 | 1.65 | 1.96 | |
| Sicherungsring G14dmr Till 9.2012 | ||||
| 11 | 316487 | 1.65 | 1.96 | |
| Innendeckel | ||||
| 12 | 338849 | 3.00 | 3.57 | |
| Innendeckel | ||||
| 12A | 338849 | 3.00 | 3.57 | |
| Kopfschraube M4x12 M.federring Selbstsichernd | ||||
| 13 | 328628 | 1.05 | 1.25 | |
| Distanzscheibe G18u/ua/ub u.a. | ||||
| 14 | 328185 | 1.05 | 1.25 | |
| Gelenkwelle (a) | ||||
| 15 | 330700 | 6.15 | 7.32 | |
| Kopfschraube M5x16 M.federring | ||||
| 16 | 308386 | 1.05 | 1.25 | |
| Schraube M5 | ||||
| 16 | 338868 | 1.04 | 1.23 | |
| Werkzeuglose Radabdeckung 125mm Inkl.27 | ||||
| 17 | 333840 | 6.15 | 7.32 | |
| Schutz | ||||
| 17 | 338845 | 2.55 | 3.03 | |
| BESCHERMKAP (OUD 338845) | ||||
| 17A | 382258 | 2.94 | 3.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18 | 937817Z | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18A | 376067 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 19 | 316822 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 20 | 337329 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 20A | 339579 | -1.00 | -1.19 | |
| Getriebe- und Ritzelset | ||||
| 21 | 339265 | 7.26 | 8.64 | |
| Zugstange | ||||
| 22 | 370023 | 1.04 | 1.23 | |
| Zugstange | ||||
| 22 | 338855 | 1.04 | 1.23 | |
| Staubdichtung G12sr2 | ||||
| 23 | 321722 | 1.35 | 1.61 | |
| Kugellager 626zz | ||||
| 24 | 339145 | 1.50 | 1.78 | |
| Gummiring (1) | ||||
| 25 | 309929 | 1.04 | 1.23 | |
| Gehaeuse (1) | ||||
| 26 | 339140 | 3.90 | 4.64 | |
| Gehaeuse (1) | ||||
| 26 | 370018 | 3.90 | 4.64 | |
| Kohlebürste (2 Stücke) | ||||
| 27 | 999067 | 2.85 | 3.39 | |
| Terminal | ||||
| 28 | 339185 | 1.04 | 1.23 | |
| Schraube G13sr3 | ||||
| 29 | 328210 | 1.20 | 1.43 | |
| Kohlekasten Zsb | ||||
| 31 | 333844 | 2.10 | 2.50 | |
| Schalter | ||||
| 32 | 339149 | 2.70 | 3.21 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32A | 373298 | -1.00 | -1.19 | |
| DRUCKTASTENSCHALTER | ||||
| 32C | 376230 | 7.20 | 8.57 | |
| Kondensator 220-240 Volt | ||||
| 33 | 339147 | 2.70 | 3.21 | |
| Kabelschuh Div.typen | ||||
| 34 | 311741 | 1.04 | 1.23 | |
| Anschlussklemme | ||||
| 34 | 980063 | 1.04 | 1.23 | |
| Kabelclip | ||||
| 35 | 338334 | 1.04 | 1.23 | |
| Schneidschraube D4x12, Cm9uby For Sin,hkg,chn | ||||
| 36 | 305720 | 1.05 | 1.25 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 37 | 938051 | 1.04 | 1.23 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 37A | 380090 | 1.04 | 1.24 | |
| Schalter schieben | ||||
| 38 | 338854 | 1.04 | 1.23 | |
| Schwanzabdeckung | ||||
| 40 | 370019 | 1.50 | 1.78 | |
| Schwanzabdeckung | ||||
| 40 | 339141 | 1.20 | 1.43 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 41 | 305812 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 42 | 500468Z | -1.00 | -1.19 | |
| PACKING GLAND GEAR ASS'Y NEW | ||||
| 44 | 381644 | 8.52 | 10.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 938332Z | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 302142 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502A | 994322 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 339263 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503A | 381395 | -1.00 | -1.19 | |
| CUTTING GUARD CLIP | ||||
| 505 | 381203 | 2.22 | 2.64 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 994325 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 937826Z | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 937825Z | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 314062 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 314063 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 314064 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 314065 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 314066 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 314067 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 314068 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 314069 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 314070 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 314071 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 314072 | -1.00 | -1.19 | |
| Werkzeuglose Radabdeckung 125mm Inkl.27 | ||||
| 615 | 333840 | 6.15 | 7.32 | |
| Flüssige Dichtung | ||||
| 616 | 324688 | 40.84 | 48.60 | |
