Hikoki G13V Zeichnungen und Teile
Genaue Typennummer:
G13V
G13V

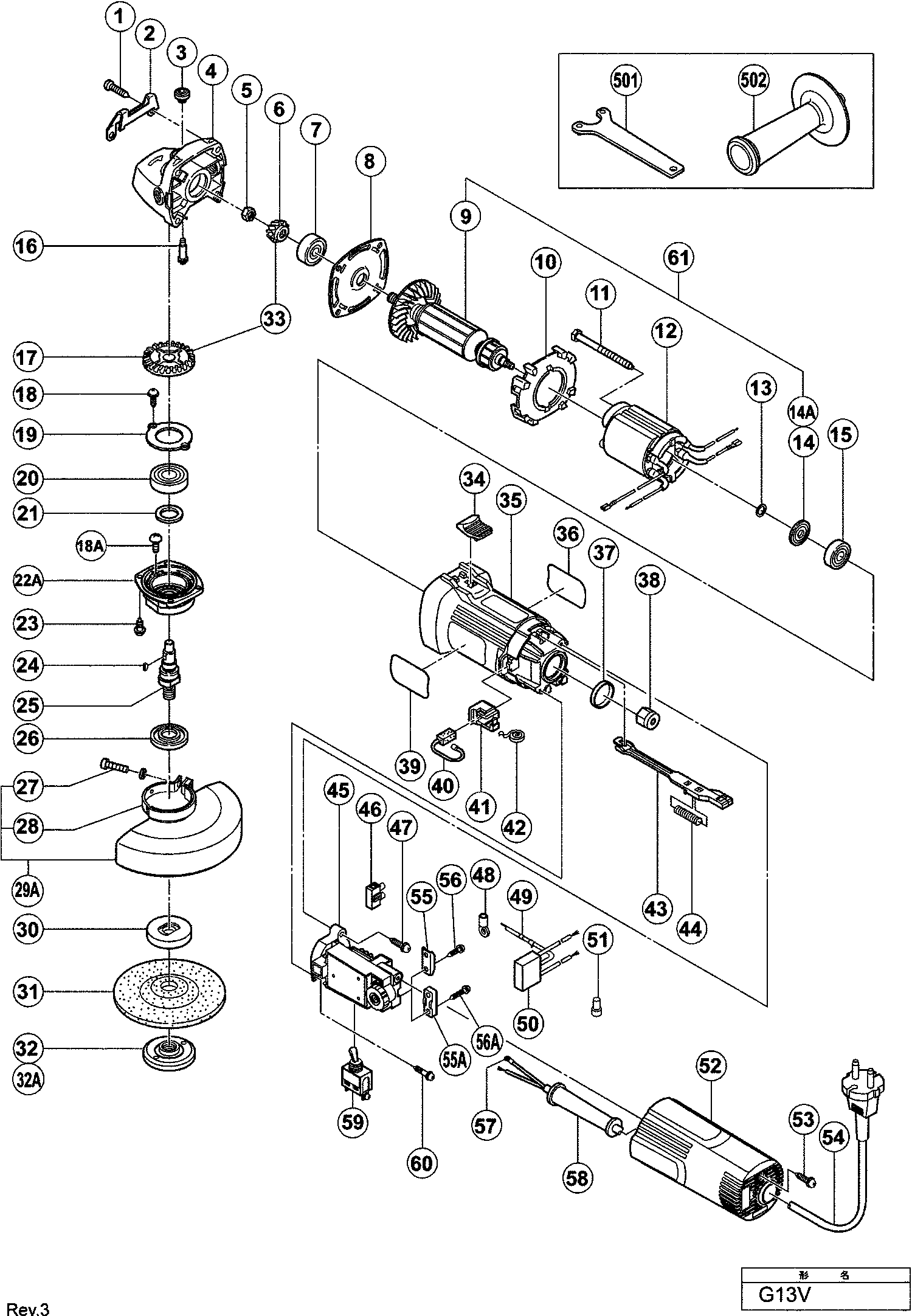

Zeichnungen der HIKOKI G13V
Teileliste der HIKOKI G13V
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Nicht mehr lieferbar | ||||
| 1 | 937807 | Nicht mehr lieferbar | ||
| Ablagebügel G12s2/g13sd/g13v G13yd | ||||
| 2 | 317807 | Ablagebügel G12s2/g13sd/g13v G13yd | € 0.97 | |
| Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd | ||||
| 3 | 301944 | Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd | € 0.96 | |
| Getriebegehaeuse | ||||
| 4 | 316484 | Getriebegehaeuse | € 17.61 | |
| Spezialmutter M7 G12s1/g12sa2/ Bm25y/g13yc/g13v/g | ||||
| 5 | 301941 | Spezialmutter M7 G12s1/g12sa2/ Bm25y/g13yc/g13v/g | € 0.96 | |
| Ritzel G13sd/g13v/g13yd | ||||
| 6 | 316437 | Ritzel G13sd/g13v/g13yd | € 20.67 | |
| Kugellager 628vvc2ps2-l | ||||
| 7 | 628VVC | Kugellager 628vvc2ps2-l | € 11.00 | |
| Lagerhalter G12s2/g13sd/g13v G13yd | ||||
| 8 | 316480 | Lagerhalter G12s2/g13sd/g13v G13yd | € 3.06 | |
| Armature230240volt Since 11.2004 | ||||
| 9 | 360540F | Armature230240volt Since 11.2004 | € 49.13 | |
| Luftführung G13v | ||||
| 10 | 319898 | Luftführung G13v | € 0.97 | |
| Sechskantschneidschraube D4x70, Cm5sb | ||||
| 11 | 982021 | Sechskantschneidschraube D4x70, Cm5sb | € 0.96 | |
| Stator (a) 230v G13v/g13yd | ||||
| 12 | 340484E | Stator (a) 230v G13v/g13yd | € 16.47 | |
| Distanzscheibe G12se/g13se/g13v G13yd | ||||
| 13 | 311737 | Distanzscheibe G12se/g13se/g13v G13yd | € 0.96 | |
| Staubdichtung G13v/g13yd Till 10.2004 | ||||
| 14 | 319386 | Staubdichtung G13v/g13yd Till 10.2004 | € 1.53 | |
| Staubdichtung G12s2/g12sa2/g13sd/ G13sb2/g12sa2, | ||||
| 14A | 315877 | Staubdichtung G12s2/g12sa2/g13sd/ G13sb2/g12sa2, | € 0.97 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 15 | 608VVM | Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | € 5.29 | |
| Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/ | ||||
| 16 | 301943 | Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/ | € 1.53 | |
| Zahnrad G13sd/g13v/g13yd | ||||
| 17 | 316438 | Zahnrad G13sd/g13v/g13yd | € 16.59 | |
| Kopfschraube M4x10 M.federring Selbstsichernd Til | ||||
| 18 | 997263 | Kopfschraube M4x10 M.federring Selbstsichernd Til | € 0.97 | |
| Schraube M4x8 | ||||
| 18A | 323556 | Schraube M4x8 | € 0.97 | |
| Lagerdeckel | ||||
| 19 | 316490 | Lagerdeckel | € 1.53 | |
| Kugellager 6201 Dd, Cm5sb | ||||
| 20 | 6201DD | Kugellager 6201 Dd, Cm5sb | € 5.85 | |
| Filzdichtung G12s1/g13yb1/fg12sa2 G13v/g13yd | ||||
| 21 | 301946 | Filzdichtung G12s1/g13yb1/fg12sa2 G13v/g13yd | € 0.96 | |
| Tandwielhuisdeksel (oud 317823) | ||||
| 22A | 333839 | Tandwielhuisdeksel (oud 317823) | € 2.64 | |
| Kopfschraube M4x12 M.federring Selbstsichernd | ||||
| 23 | 307127 | Kopfschraube M4x12 M.federring Selbstsichernd | € 0.97 | |
| INLEGSPIE 2,5X8 | ||||
| 24 | 940220 | INLEGSPIE 2,5X8 | € 1.25 | |
| Gelenkwelle (a) | ||||
| 25 | 317804 | Gelenkwelle (a) | € 8.63 | |
| Schleuderscheibe G12s1/g13yb1 G13v/g13yd | ||||
| 26 | 301945 | Schleuderscheibe G12s1/g13yb1 G13v/g13yd | € 0.97 | |
| Kopfschraube M5x20 (10st) C8fshe, C8fse | ||||
| 27 | 949241 | Kopfschraube M5x20 (10st) C8fshe, C8fse | € 1.25 | |
| Inbusschraube M5x20 (10st) For Europe | ||||
| 27A | 949757 | Inbusschraube M5x20 (10st) For Europe | € 2.78 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 28 | 949454 | Federscheibe M5 (10st), C8fshe, C8fse | € 0.96 | |
| Schutzhaube kpl. Includ.27,28 | ||||
| 29A | 320192 | Schutzhaube kpl. Includ.27,28 | € 13.14 | |
| Beschermkap 230 Mm | ||||
| 29B | 337227 | Beschermkap 230 Mm | € 6.26 | |
| Nicht mehr lieferbar | ||||
| 30 | 937817Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 31 | 316822 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 32 | 994324 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 32A | 337329 | Nicht mehr lieferbar | ||
| SLUITMOER M14 | ||||
| 32B | 339579 | SLUITMOER M14 | € 3.34 | |
| Getriebe Komplett G13sd/g13v G13yd (inkl.pos.6,17 | ||||
| 33 | 316436 | Getriebe Komplett G13sd/g13v G13yd (inkl.pos.6,17 | € 33.56 | |
| Schiebeknopf G12sg/g13v/g13yd G13sb2/g12sa2, Cm5s | ||||
| 34 | 314428 | Schiebeknopf G12sg/g13v/g13yd G13sb2/g12sa2, Cm5s | € 0.96 | |
| Gehäuse | ||||
| 35 | 317802 | Gehäuse | € 11.14 | |
| Gummiring (1) | ||||
| 37 | 995662 | Gummiring (1) | € 0.96 | |
| Magnet | ||||
| 38 | 318721 | Magnet | € 16.33 | |
| Kohlebürsten Selbstabsch.(paar) | ||||
| 40 | 999076 | Kohlebürsten Selbstabsch.(paar) | € 13.36 | |
| Kohlekasten Zsb | ||||
| 41 | 317810 | Kohlekasten Zsb | € 4.45 | |
| Kohlenhalterfeder G12se/g13v G13yd/g13sb2/g12sa2 | ||||
| 42 | 308536 | Kohlenhalterfeder G12se/g13v G13yd/g13sb2/g12sa2 | € 1.53 | |
| Zugstange | ||||
| 43 | 319370 | Zugstange | € 0.97 | |
| Feder G12sg/g13v/g13yd, Cm9uby | ||||
| 44 | 314429 | Feder G12sg/g13v/g13yd, Cm9uby | € 0.96 | |
| Regler | ||||
| 45 | 319899 | Regler | € 146.10 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 46 | 938307 | Schraubklemme 1-reihig Div.typen Till 10.1999 For | € 1.97 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 47 | 301653 | Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | € 0.96 | |
| Kabelschuh Div.typen | ||||
| 48 | 311741 | Kabelschuh Div.typen | € 0.96 | |
| Erdungsklemme G12s2/g13sd/g13v G13yd/g13sb2/g12sa | ||||
| 49 | 314854 | Erdungsklemme G12s2/g13sd/g13v G13yd/g13sb2/g12sa | € 1.39 | |
| Kondensator Div.typen | ||||
| 50 | 994273 | Kondensator Div.typen | € 3.98 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 51 | 959140 | Verbinder 50091 (10st) Div.typen | € 3.06 | |
| Endabdeckung G13v | ||||
| 52 | 319376 | Endabdeckung G13v | € 3.62 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 53 | 301653 | Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | € 0.96 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| 54 | 500447Z | Anschlusskabel (cord Armor D8.8) For Pan | € 6.12 | |
| Nicht mehr lieferbar | ||||
| 55 | 930108 | Nicht mehr lieferbar | ||
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 55A | 937631 | Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | € 0.96 | |
| Schneidschraube D4x12, Cm9uby For Sin,hkg,chn | ||||
| 56 | 305720 | Schneidschraube D4x12, Cm9uby For Sin,hkg,chn | € 0.97 | |
| Nicht mehr lieferbar | ||||
| 56A | 984750 | Nicht mehr lieferbar | ||
| Anschlussklemme | ||||
| 57 | 980063 | Anschlussklemme | € 0.96 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 58 | 953327 | Kabelknickschutz D8.8 Div.typen, Cm5sb | € 0.96 | |
| Schalter | ||||
| 59 | 314603 | Schalter | € 11.83 | |
| Schalter | ||||
| 59 | 955509 | Schalter | € 10.02 | |
| Nicht mehr lieferbar | ||||
| 60 | 984750 | Nicht mehr lieferbar | ||
| Anker G13yd Includ.14a Till 10.2004 | ||||
| 61 | 360705F | Anker G13yd Includ.14a Till 10.2004 | € 60.30 | |
| Nicht mehr lieferbar | ||||
| 501 | 938332Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 502 | 302142 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 502A | 994322 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 601 | 937825Z | Nicht mehr lieferbar | ||
| MOER V. ZACHTE STEUNSCHIJF 115MM | ||||
| 602 | 937826Z | MOER V. ZACHTE STEUNSCHIJF 115MM | € 9.88 | |
| Nicht mehr lieferbar | ||||
| 603 | 314062 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 604 | 314063 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 605 | 314064 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 606 | 314065 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 607 | 314066 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 608 | 314067 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 609 | 314068 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 610 | 314069 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 611 | 314070 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 612 | 314071 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 613 | 314072 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 614 | 310392 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 615 | 323712 | Nicht mehr lieferbar | ||
| CUTTING WHEEL GUARD 125 MM W/O BASE | ||||
| 616 | 332789 | CUTTING WHEEL GUARD 125 MM W/O BASE | € 17.32 | |
