Hikoki G15SA2 Zeichnungen und Teile
Genaue Typennummer:
G15SA2
G15SA2

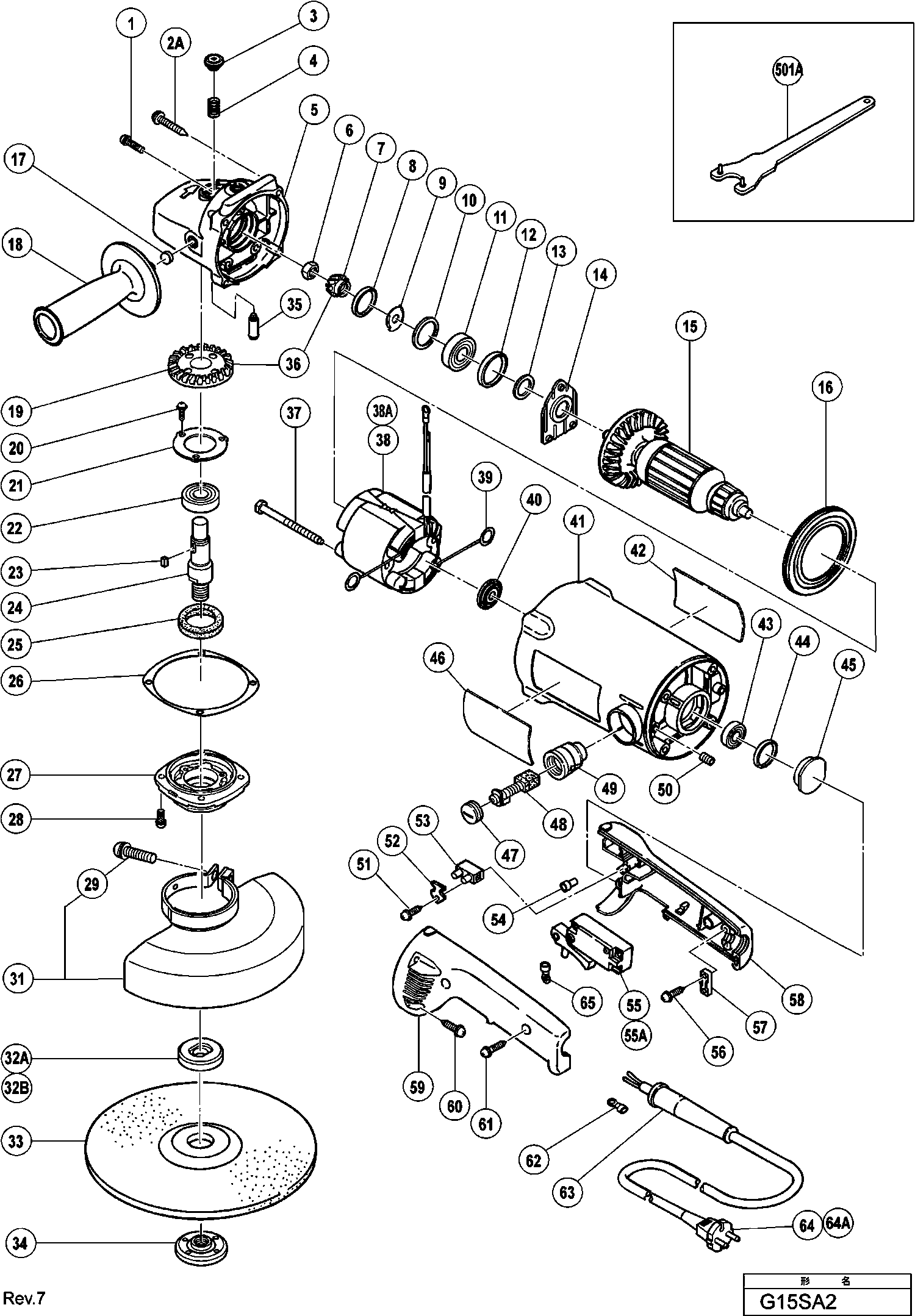

Zeichnungen der HIKOKI G15SA2
Teileliste der HIKOKI G15SA2
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| SEAL LOCK SCHROEF M4X10 | ||||
| 1 | 303255 | SEAL LOCK SCHROEF M4X10 | € 0.96 | |
| Tapschroef D5x30 Met Ring Zwart (oud 305507) | ||||
| 2A | 333713 | Tapschroef D5x30 Met Ring Zwart (oud 305507) | € 1.67 | |
| Druckknopf Cm12y/g18u/g23u u.a G18u2/g23u2, Cm9ub | ||||
| 3 | 306888 | Druckknopf Cm12y/g18u/g23u u.a G18u2/g23u2, Cm9ub | € 0.96 | |
| Feder Cm12y/g18u/g23u u.a. | ||||
| 4 | 306889 | Feder Cm12y/g18u/g23u u.a. | € 0.96 | |
| Tandwiel Huis | ||||
| 5 | 315048 | Tandwiel Huis | € 33.81 | |
| Klemmutter M8 (10st) | ||||
| 6 | 949568 | Klemmutter M8 (10st) | € 1.39 | |
| Nicht mehr lieferbar | ||||
| 7 | 315075 | Nicht mehr lieferbar | ||
| Dichtungsring G13sc2 | ||||
| 8 | 315055 | Dichtungsring G13sc2 | € 0.97 | |
| Ring (b) | ||||
| 9 | 315056 | Ring (b) | € 1.25 | |
| Ring | ||||
| 10 | 315054 | Ring | € 1.11 | |
| Kugellager 6200 Dd | ||||
| 11 | 6200DD | Kugellager 6200 Dd | € 5.57 | |
| Gummiring (1) | ||||
| 12 | 315053 | Gummiring (1) | € 0.97 | |
| Filzdichtung (b) G13sc2 | ||||
| 13 | 315052 | Filzdichtung (b) G13sc2 | € 1.11 | |
| Lagerdeckel (b) Sp18va | ||||
| 14 | 315051 | Lagerdeckel (b) Sp18va | € 2.23 | |
| ANKER 220-230 VOLT | ||||
| 15 | 360433E | ANKER 220-230 VOLT | € 80.32 | |
| ANKER 110-115 VOLT | ||||
| 15 | 360433U | ANKER 110-115 VOLT | € 74.90 | |
| Ventilatorführung Sp18va | ||||
| 16 | 315046 | Ventilatorführung Sp18va | € 1.11 | |
| Filzdichtung G12sa2 | ||||
| 17 | 315049 | Filzdichtung G12sa2 | € 1.11 | |
| Nicht mehr lieferbar | ||||
| 18 | 994322 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 19 | 315076 | Nicht mehr lieferbar | ||
| Kopfschraube M4x10 M.federring Selbstsichernd | ||||
| 20 | 987201 | Kopfschraube M4x10 M.federring Selbstsichernd | € 0.97 | |
| Lagerdeckel | ||||
| 21 | 937077 | Lagerdeckel | € 2.58 | |
| Kugellager 6202 Dd | ||||
| 22 | 6202DD | Kugellager 6202 Dd | € 6.26 | |
| Keil 3x3x10 G13sc/g15sa u.a. | ||||
| 23 | 940533 | Keil 3x3x10 G13sc/g15sa u.a. | € 1.11 | |
| Gelenkwelle (a) | ||||
| 24 | 315088 | Gelenkwelle (a) | € 12.92 | |
| Filzdichtung (a) Sp18va | ||||
| 25 | 315062 | Filzdichtung (a) Sp18va | € 1.11 | |
| Dichtung | ||||
| 26 | 315060 | Dichtung | € 1.11 | |
| Getriebedeckel | ||||
| 27 | 315061 | Getriebedeckel | € 8.76 | |
| Nicht mehr lieferbar | ||||
| 28 | 315636 | Nicht mehr lieferbar | ||
| Maschinenschraube C8fs | ||||
| 29 | 995096 | Maschinenschraube C8fs | € 0.97 | |
| Nicht mehr lieferbar | ||||
| 31 | 320866 | Nicht mehr lieferbar | ||
| 32A | 376202 | € 10.67 | ||
| Ring (c) (oud 937928z) | ||||
| 32B | 334456 | Ring (c) (oud 937928z) | € 1.95 | |
| Nicht mehr lieferbar | ||||
| 32C | 370448 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 33 | 316823 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 34 | 937909Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 34 | 994155 | Nicht mehr lieferbar | ||
| Sperrpin Sp18va | ||||
| 35 | 315050 | Sperrpin Sp18va | € 2.23 | |
| Nicht mehr lieferbar | ||||
| 36 | 315074 | Nicht mehr lieferbar | ||
| Schneidschraube D5x60, G23ss | ||||
| 37 | 961501 | Schneidschraube D5x60, G23ss | € 0.96 | |
| Veld 110-115 Volt | ||||
| 38 | 340383C | Veld 110-115 Volt | € 21.18 | |
| Veld 220-230 Volt | ||||
| 38 | 340383E | Veld 220-230 Volt | € 20.67 | |
| Nicht mehr lieferbar | ||||
| 38A | 340383J | Nicht mehr lieferbar | ||
| Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | ||||
| 39 | 930703 | Kohlenhalterklemme Dh28y u.a. H30pv/vb16y/dh30pc/ | € 2.23 | |
| Staubdichtung G13sc2/sp18va | ||||
| 40 | 315047 | Staubdichtung G13sc2/sp18va | € 2.37 | |
| Gehäuse | ||||
| 41 | 315090 | Gehäuse | € 33.81 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 43 | 608VVM | Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | € 5.29 | |
| Sluitmoer | ||||
| 44 | 315637 | Sluitmoer | € 1.53 | |
| Lagerbuchse | ||||
| 45 | 315069 | Lagerbuchse | € 4.61 | |
| Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23 | ||||
| 47 | 945161 | Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23 | € 1.11 | |
| Kohlenbürsten (paar) H41mb | ||||
| 48 | 999043 | Kohlenbürsten (paar) H41mb | € 7.19 | |
| Kohlekasten Zsb | ||||
| 49 | 958900 | Kohlekasten Zsb | € 5.99 | |
| Inbusstiftschraube M4x6 Since 3.1986 | ||||
| 50 | 985114 | Inbusstiftschraube M4x6 Since 3.1986 | € 0.97 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 54 | 959140 | Verbinder 50091 (10st) Div.typen | € 3.06 | |
| Schalter | ||||
| 55 | 313278 | Schalter | € 20.93 | |
| Nicht mehr lieferbar | ||||
| 56 | 984750 | Nicht mehr lieferbar | ||
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 57 | 937631 | Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | € 0.96 | |
| Handgreep (a) | ||||
| 58 | 315063 | Handgreep (a) | € 8.07 | |
| Handgreep (b) | ||||
| 59 | 315064 | Handgreep (b) | € 6.91 | |
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 60 | 302089 | Schneidschraube D5x20 M.flansch H41mb | € 0.97 | |
| Schneidschraubed4x20 M.flansch (schwarz) Cg18dal, | ||||
| 61 | 302086 | Schneidschraubed4x20 M.flansch (schwarz) Cg18dal, | € 0.97 | |
| Anschlussklemme | ||||
| 62 | 980063 | Anschlussklemme | € 0.96 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 63 | 938051 | Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | € 0.96 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 63 | 953327 | Kabelknickschutz D8.8 Div.typen, Cm5sb | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 64 | 500423Z | Nicht mehr lieferbar | ||
| Kabelschuh Div.typen | ||||
| 65 | 311741 | Kabelschuh Div.typen | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 501A | 325491 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 601 | 306914 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 602 | 306915 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 603 | 306916 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 604 | 983885 | Nicht mehr lieferbar | ||
| Seitengriffverlängerung G12sa u.a | ||||
| 605 | 994309 | Seitengriffverlängerung G12sa u.a | € 13.02 | |
| SPECIALE ONDERLEGFLENS | ||||
| 606 | 310337 | SPECIALE ONDERLEGFLENS | € 23.22 | |
| CUTTING WHEEL GUARD 150 MM WITH BASE | ||||
| 607 | 332791 | CUTTING WHEEL GUARD 150 MM WITH BASE | € 440.22 | |
| CUTTING WHEEL GUARD 150 MM W/O BASE | ||||
| 608 | 332792 | CUTTING WHEEL GUARD 150 MM W/O BASE | € 255.13 | |
