Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G18DBBL'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki G18DBBL

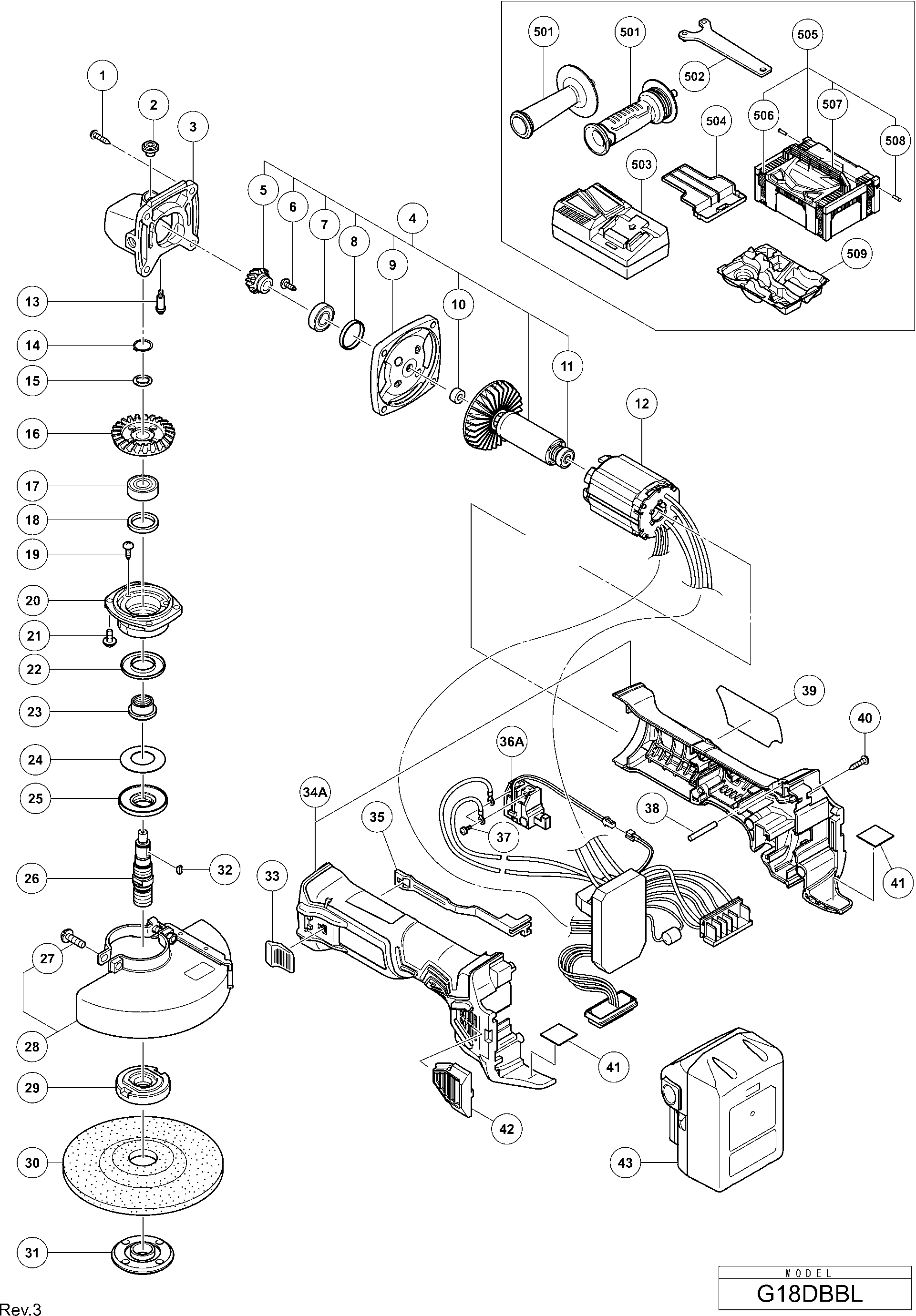

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki G18DBBL

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Schneidschraube G14dmr
1 328643 1.05 1.25

Arretierungsstift G12s1/g12sa2/ G13yb1/g13v/g13yd
2 301944 1.04 1.23

Getriebegehaeuse
3 339183 14.99 17.84

Rotor-Innenabdeckungsset inkl. 5-11
4 360991 125.68 149.55

Ritzel (1)
5 371811 4.65 5.53

Schlitzkopfschraube (Dichtungsverriegelung) M4
6 371814 1.04 1.23

Kugellager
7 371033 3.15 3.75

Gummiring (a)
8 328453 1.80 2.14

Innendeckel
9 371816 7.50 8.92

Distanzring (a)
10 371927 1.04 1.23

Kugellager 625dd
11 333826 5.10 6.07

Verdrahtung Ass'y Inkl.34
12 371684 121.83 144.97

Stift 2s1/g12sa2/g13yb1/g13v/ G13yd/g13sb2/g15yc/
13 301943 1.65 1.96

Sicherungsring G14dmr Till 9.2012
14 316487 1.65 1.96

Ring
15 316486 1.65 1.96

Zahnrad G14dmr
16 328364 11.70 13.92

Kugellager 6001 Dd
17 6001DD 6.45 7.68

Filzverpackung
18 372126 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
19 301936

PACKUNGSKLAND
20 372124 2.70 3.21

Kopfschraube M4x12 M.federring Selbstsichernd
21 307127 1.05 1.25

Schleuderscheibe Dh18vb
22 372183 1.04 1.23

MANSCHETTE (B)
23 371672 3.45 4.11

BELLEVILLE FEDER (B)
24 371673 8.40 10.00

TRÄGERKÖRPER (B)
25 371674 1.35 1.61

Spindel (e)
26 371685 6.45 7.68

Schraube M5
27 338868 1.04 1.23

Werkzeuglose Radschutz 115mm Inkl.27
28 338579 6.75 8.03

Werkzeuglose Radabdeckung 125mm Inkl.27
28 333840 6.15 7.32

Radunterlegscheibe (c)
29 371677 4.35 5.18

Keine Informationen verfügbar, nicht bestellbar
30 316822

Keine Informationen verfügbar, nicht bestellbar
31 339579

Halbmondkeil G12s2/g13sd
32 302047 1.05 1.25

Schiebeknopf G12sg/g13v/g13yd G13sb2/g12sa2, Cm5s
33 314428 1.04 1.23

GEHÄUSE SET (A+B) NEU
34A 373739 25.44 30.27

Schiebeleiste
35 371682 1.04 1.23

Schalter (1)
36A 371322 12.30 14.64

Kopfschraube M.u-scheibe M3,5x6
37 307887 1.04 1.23

Stift (1)
38 338869 1.04 1.23

Schneidschraube D4x20 Mit Flansch (schwarz), C8fs
40 301653 1.04 1.23

Gummipuffer (b)
41 338871 1.04 1.23

Filter
42 338870 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
43 335790

Seitengriff G13sr3
501 318312 7.50 8.92

Keine Informationen verfügbar, nicht bestellbar
502 938332Z

Abdeckkappe für Batterie
504 329897 1.80 2.14

Keine Informationen verfügbar, nicht bestellbar
505 336471

Keine Informationen verfügbar, nicht bestellbar
506 336472

Keine Informationen verfügbar, nicht bestellbar
507 336473

Keine Informationen verfügbar, nicht bestellbar
508 336474

Keine Informationen verfügbar, nicht bestellbar
509 338872

Keine Informationen verfügbar, nicht bestellbar
601 937826Z

Keine Informationen verfügbar, nicht bestellbar
602 937825Z

Keine Informationen verfügbar, nicht bestellbar
603 332785

Keine Informationen verfügbar, nicht bestellbar
604 314095

Keine Informationen verfügbar, nicht bestellbar
605 314096

Keine Informationen verfügbar, nicht bestellbar
606 314097

Keine Informationen verfügbar, nicht bestellbar
607 314098

Keine Informationen verfügbar, nicht bestellbar
608 314099

Keine Informationen verfügbar, nicht bestellbar
609 314100

Keine Informationen verfügbar, nicht bestellbar
610 314101

Keine Informationen verfügbar, nicht bestellbar
611 314102

Keine Informationen verfügbar, nicht bestellbar
612 314103

Keine Informationen verfügbar, nicht bestellbar
613 314104

Keine Informationen verfügbar, nicht bestellbar
614 314105

Keine Informationen verfügbar, nicht bestellbar
615 314062

Keine Informationen verfügbar, nicht bestellbar
616 314063

Keine Informationen verfügbar, nicht bestellbar
617 314064

Keine Informationen verfügbar, nicht bestellbar
618 314065

Keine Informationen verfügbar, nicht bestellbar
619 314066

Keine Informationen verfügbar, nicht bestellbar
620 314067

Keine Informationen verfügbar, nicht bestellbar
621 314068

Keine Informationen verfügbar, nicht bestellbar
622 314069

Keine Informationen verfügbar, nicht bestellbar
623 314070

Keine Informationen verfügbar, nicht bestellbar
624 314071

Keine Informationen verfügbar, nicht bestellbar
625 314072
