Hikoki G18SCY Zeichnungen und Teile
Genaue Typennummer:
G18SCY
G18SCY

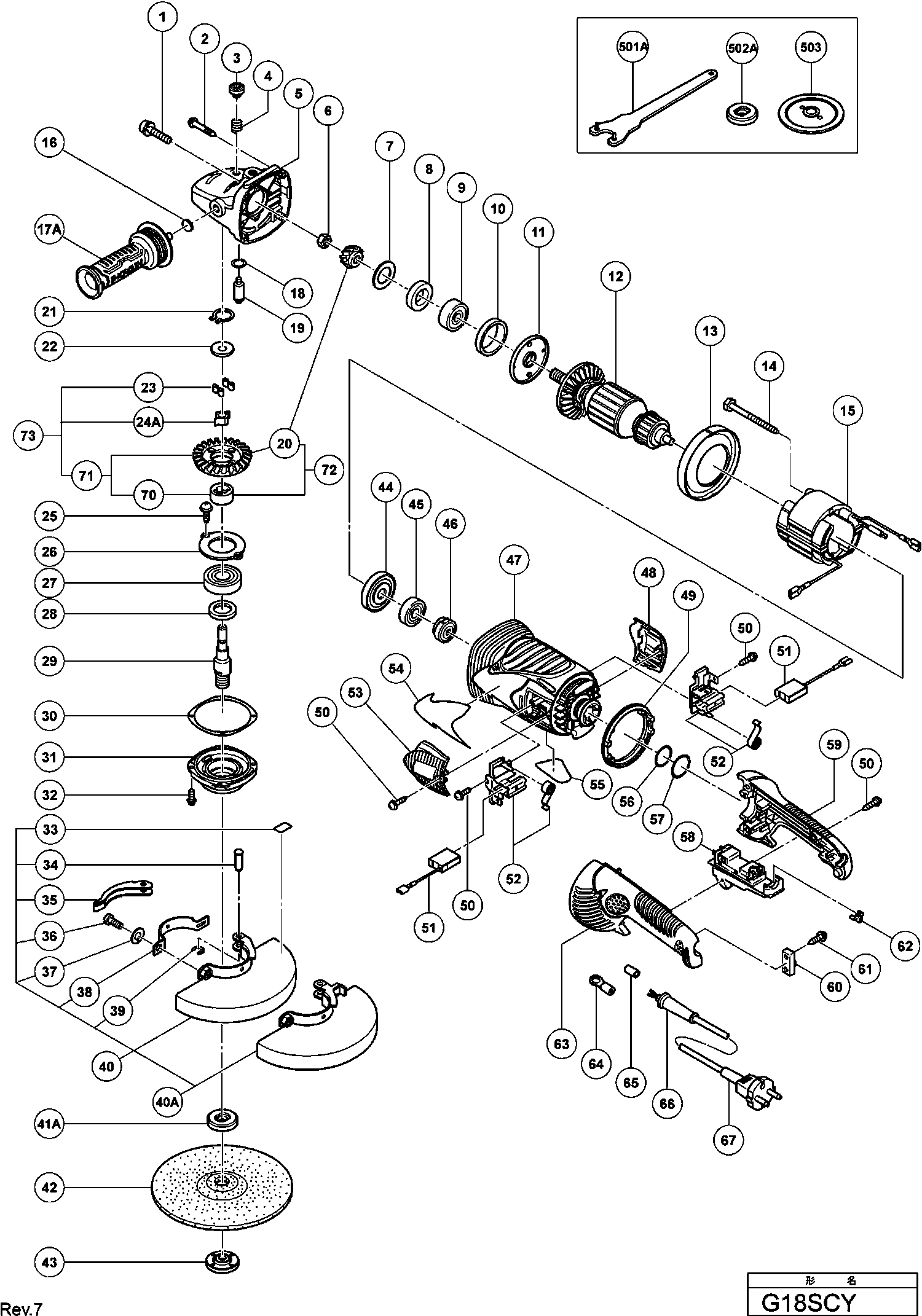

Zeichnungen der HIKOKI G18SCY
Teileliste der HIKOKI G18SCY
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Inbusschraube M5x14 Selbstsich., Cm9uby | ||||
| 1 | 984509 | Inbusschraube M5x14 Selbstsich., Cm9uby | € 0.97 | |
| Schneidschraube D5x35, Cm9uby, G23ss | ||||
| 2 | 323209 | Schneidschraube D5x35, Cm9uby, G23ss | € 1.25 | |
| Druckknopf Cm12y/g18u/g23u u.a G18u2/g23u2, Cm9ub | ||||
| 3 | 306888 | Druckknopf Cm12y/g18u/g23u u.a G18u2/g23u2, Cm9ub | € 0.96 | |
| Feder G18u2/g23u2, Cm9by, G23ss | ||||
| 4 | 320219 | Feder G18u2/g23u2, Cm9by, G23ss | € 1.25 | |
| Getriebegehaeuse | ||||
| 5 | 326717 | Getriebegehaeuse | € 23.73 | |
| Spezialmutter M10, Cm9uby, G23ss | ||||
| 6 | 320226 | Spezialmutter M10, Cm9uby, G23ss | € 1.25 | |
| Dichtungscheibe G18u2/g23u2, Cm9uby | ||||
| 7 | 320221 | Dichtungscheibe G18u2/g23u2, Cm9uby | € 1.25 | |
| Filzpackung G18u2/g23u2, Cm9uby | ||||
| 8 | 320222 | Filzpackung G18u2/g23u2, Cm9uby | € 1.25 | |
| Kugellager 6301vv, Cm9uby, G23ss | ||||
| 9 | 6301VV | Kugellager 6301vv, Cm9uby, G23ss | € 7.93 | |
| Gummiring (b) G18se/cm12y u.a. G18u2/g23u2, Cm9ub | ||||
| 10 | 994208 | Gummiring (b) G18se/cm12y u.a. G18u2/g23u2, Cm9ub | € 0.96 | |
| Lagerdeckel (a) G18u2/g23u2, Cm9uby | ||||
| 11 | 320220 | Lagerdeckel (a) G18u2/g23u2, Cm9uby | € 2.37 | |
| ANKER 220 -230 VOLT | ||||
| 12 | 360777E | ANKER 220 -230 VOLT | € 76.69 | |
| Ventilatorführung G18u2/g23u2, Cm9uby | ||||
| 13 | 320215 | Ventilatorführung G18u2/g23u2, Cm9uby | € 1.25 | |
| Sechskantschneidschraube D5x75, Cm9uby | ||||
| 14 | 984271 | Sechskantschneidschraube D5x75, Cm9uby | € 0.96 | |
| Stator Ass'y 110-120 Volt | ||||
| 15 | 340682C | Stator Ass'y 110-120 Volt | € 42.36 | |
| Stator kpl. 220-230v G18uay | ||||
| 15 | 340682E | Stator kpl. 220-230v G18uay | € 45.30 | |
| Filzscheibe G18sc/g23sa/u.a G23ss | ||||
| 16 | 937033 | Filzscheibe G18sc/g23sa/u.a G23ss | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 17A | 336864 | Nicht mehr lieferbar | ||
| O-ring G18u2/g23u2, Cm9uby | ||||
| 18 | 320218 | O-ring G18u2/g23u2, Cm9uby | € 1.11 | |
| Arretierstift Cm12y/g18u/g23u u.a G18u2/g23u2, Cm | ||||
| 19 | 306890 | Arretierstift Cm12y/g18u/g23u u.a G18u2/g23u2, Cm | € 1.67 | |
| Nicht mehr lieferbar | ||||
| 20 | 326718 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 20 | 326719 | Nicht mehr lieferbar | ||
| Sicherungsring D10 (10st), Cm9uby, Cg18dl Till 12 | ||||
| 21 | 939540 | Sicherungsring D10 (10st), Cm9uby, Cg18dl Till 12 | € 1.81 | |
| Kupplungsgehäuse G18uay, Cm9uby | ||||
| 22 | 326722 | Kupplungsgehäuse G18uay, Cm9uby | € 1.11 | |
| Damper | ||||
| 23 | 326721 | Damper | € 6.89 | |
| Verbinder | ||||
| 24A | 333147 | Verbinder | € 4.04 | |
| Kopfschraube M5x10 (10st), G23ss For Irl | ||||
| 25 | 949236 | Kopfschraube M5x10 (10st), G23ss For Irl | € 0.97 | |
| Kopfschraube M5x10 M.federring | ||||
| 25A | 992038 | Kopfschraube M5x10 M.federring | € 0.96 | |
| Kugellagergehäuse (b) G18uay, Cm9uby | ||||
| 26 | 326723 | Kugellagergehäuse (b) G18uay, Cm9uby | € 1.11 | |
| Kugellager 6302vv, Cm9uby, G23ss | ||||
| 27 | 6302VV | Kugellager 6302vv, Cm9uby, G23ss | € 8.63 | |
| Filzpackung (b) G18u/g23u u.a. G18u2/g23u2, Cm9ub | ||||
| 28 | 990852 | Filzpackung (b) G18u/g23u u.a. G18u2/g23u2, Cm9ub | € 0.96 | |
| Gelenkwelle (a) | ||||
| 29 | 326727 | Gelenkwelle (a) | € 9.19 | |
| AS VOOR USA-CAN | ||||
| 29 | 326728 | AS VOOR USA-CAN | € 8.21 | |
| Dichtungsplatte G18u2/g23u2, Cm9uby, G23ss | ||||
| 30 | 320228 | Dichtungsplatte G18u2/g23u2, Cm9uby, G23ss | € 1.25 | |
| Getriebedeckel | ||||
| 31 | 320227 | Getriebedeckel | € 4.61 | |
| Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | ||||
| 32 | 994192 | Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | € 0.96 | |
| Schild | ||||
| 33 | 311492 | Schild | € 1.11 | |
| Stift G18mru/g23mru, Cm9by | ||||
| 34 | 321546 | Stift G18mru/g23mru, Cm9by | € 2.78 | |
| Hebel G18mru/g23mru, Cm9by | ||||
| 35 | 321545 | Hebel G18mru/g23mru, Cm9by | € 2.78 | |
| Schraube M8x22 | ||||
| 36 | 306887 | Schraube M8x22 | € 0.97 | |
| Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | ||||
| 37 | 949457 | Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | € 0.97 | |
| Bügel G18mru/g23mru, Cm9by | ||||
| 38 | 321544 | Bügel G18mru/g23mru, Cm9by | € 1.39 | |
| Ring | ||||
| 39 | 673489 | Ring | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 40 | 324266 | Nicht mehr lieferbar | ||
| BESCHERMKAP 180MM | ||||
| 40A | 337226 | BESCHERMKAP 180MM | € 13.36 | |
| Binnenflens (b) | ||||
| 41 | 937908Z | Binnenflens (b) | € 26.54 | |
| BINNENFLENS | ||||
| 41A | 937907Z | BINNENFLENS | € 8.35 | |
| Nicht mehr lieferbar | ||||
| 41B | 370448 | Nicht mehr lieferbar | ||
| SLUITMOER | ||||
| 43 | 937917Z | SLUITMOER | € 22.07 | |
| Ausserer Flansch | ||||
| 43 | 937923P | Ausserer Flansch | € 5.01 | |
| Staubdichtung G18u2/g23u2, Cm9by | ||||
| 44 | 320216 | Staubdichtung G18u2/g23u2, Cm9by | € 1.25 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 45 | 6000VV | Kugellager 6000 Vv, Cm9by, C8fse, G23ss | € 5.71 | |
| Lagerkappe G18se3 | ||||
| 46 | 321536 | Lagerkappe G18se3 | € 10.72 | |
| Gehäuse | ||||
| 47 | 326712 | Gehäuse | € 38.41 | |
| Kohlenkappe G18uay, Cm9by | ||||
| 48 | 326716 | Kohlenkappe G18uay, Cm9by | € 3.06 | |
| Handgriffdämpfer G18uay, Cm9by | ||||
| 49 | 326726 | Handgriffdämpfer G18uay, Cm9by | € 4.04 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 50 | 305812 | Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | € 0.96 | |
| Kohlebürsten (1paar) For Aus,nzl,gbr,nor,swe,den, | ||||
| 51 | 999061 | Kohlebürsten (1paar) For Aus,nzl,gbr,nor,swe,den, | € 7.19 | |
| Kohlebürsten Selbabsch.(1paar) | ||||
| 51 | 999089 | Kohlebürsten Selbabsch.(1paar) | € 11.98 | |
| Kohlenhalter incl. Feder G23sf2, Cm9by | ||||
| 52 | 322323 | Kohlenhalter incl. Feder G23sf2, Cm9by | € 4.61 | |
| Kohlenkappe G18uay, Cm9by | ||||
| 53 | 326715 | Kohlenkappe G18uay, Cm9by | € 2.09 | |
| O-ring G18uay, Cm9by | ||||
| 56 | 326724 | O-ring G18uay, Cm9by | € 1.11 | |
| O-ring G18uay, Cm9by | ||||
| 57 | 326725 | O-ring G18uay, Cm9by | € 1.11 | |
| Schalter | ||||
| 58 | 320238 | Schalter | € 20.93 | |
| Schalter | ||||
| 58 | 320239 | Schalter | € 17.79 | |
| Schakelaar 110 Volt (dc) | ||||
| 58 | 322614 | Schakelaar 110 Volt (dc) | € 35.86 | |
| Handgriff (b) G18uay, Cm9uby | ||||
| 59 | 326714 | Handgriff (b) G18uay, Cm9uby | € 11.21 | |
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 60 | 960266 | Kabelklemme Div.typen, Cm9uby, G23ss | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 61 | 984750 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 62 | 322549 | Nicht mehr lieferbar | ||
| Handgriff (a) G18uay, Cm9by | ||||
| 63 | 326713 | Handgriff (a) G18uay, Cm9by | € 11.21 | |
| Kabelschuh M4.0 (10st) G23ss | ||||
| 64 | 930804 | Kabelschuh M4.0 (10st) G23ss | € 2.78 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 65 | 981373 | Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | € 0.97 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 66 | 940778 | Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | € 1.95 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 66 | 958049 | Kabelknickschutz D8.2 Div.typen H41mb, G23ss | € 0.96 | |
| Cord For Gbr 110 Volt | ||||
| 67 | 321539 | Cord For Gbr 110 Volt | € 29.73 | |
| Kabel D10.7 für Gbr (230v), Cm9buby (cord Armor D | ||||
| 67 | 500460Z | Kabel D10.7 für Gbr (230v), Cm9buby (cord Armor D | € 34.58 | |
| Inner Race | ||||
| 70 | 328700 | Inner Race | € 8.07 | |
| Inner Set (w/gear) | ||||
| 71 | 328694 | Inner Set (w/gear) | € 29.73 | |
| Getriebe kpl. Includ.20,70 | ||||
| 72 | 328696 | Getriebe kpl. Includ.20,70 | € 34.83 | |
| TANDWIELSET G23 UVP (OUD 326718) | ||||
| 72 | 328697 | TANDWIELSET G23 UVP (OUD 326718) | € 34.83 | |
| Nicht mehr lieferbar | ||||
| 73 | 328698 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 73 | 328699 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 501A | 325491 | Nicht mehr lieferbar | ||
| BINNENFLENS | ||||
| 502A | 937907Z | BINNENFLENS | € 8.35 | |
| SLUITMOER | ||||
| 503 | 937917Z | SLUITMOER | € 22.07 | |
| Nicht mehr lieferbar | ||||
| 601 | 316824 | Nicht mehr lieferbar | ||
| SPECIALE ONDERLEGFLENS | ||||
| 602 | 310337 | SPECIALE ONDERLEGFLENS | € 23.22 | |
| Rohrgriffset, Cm9uby Includ.602 | ||||
| 603 | 323993 | Rohrgriffset, Cm9uby Includ.602 | € 59.08 | |
| Bolzen | ||||
| 604 | 985597 | Bolzen | € 2.64 | |
| Cutting Wheel Guard 180 Mm With Base | ||||
| 605 | 332795 | Cutting Wheel Guard 180 Mm With Base | € 348.22 | |
| CUTTING WHEEL GUARD 180 MM W/O BASE | ||||
| 606 | 332796 | CUTTING WHEEL GUARD 180 MM W/O BASE | € 161.22 | |
