Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G18SEY'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

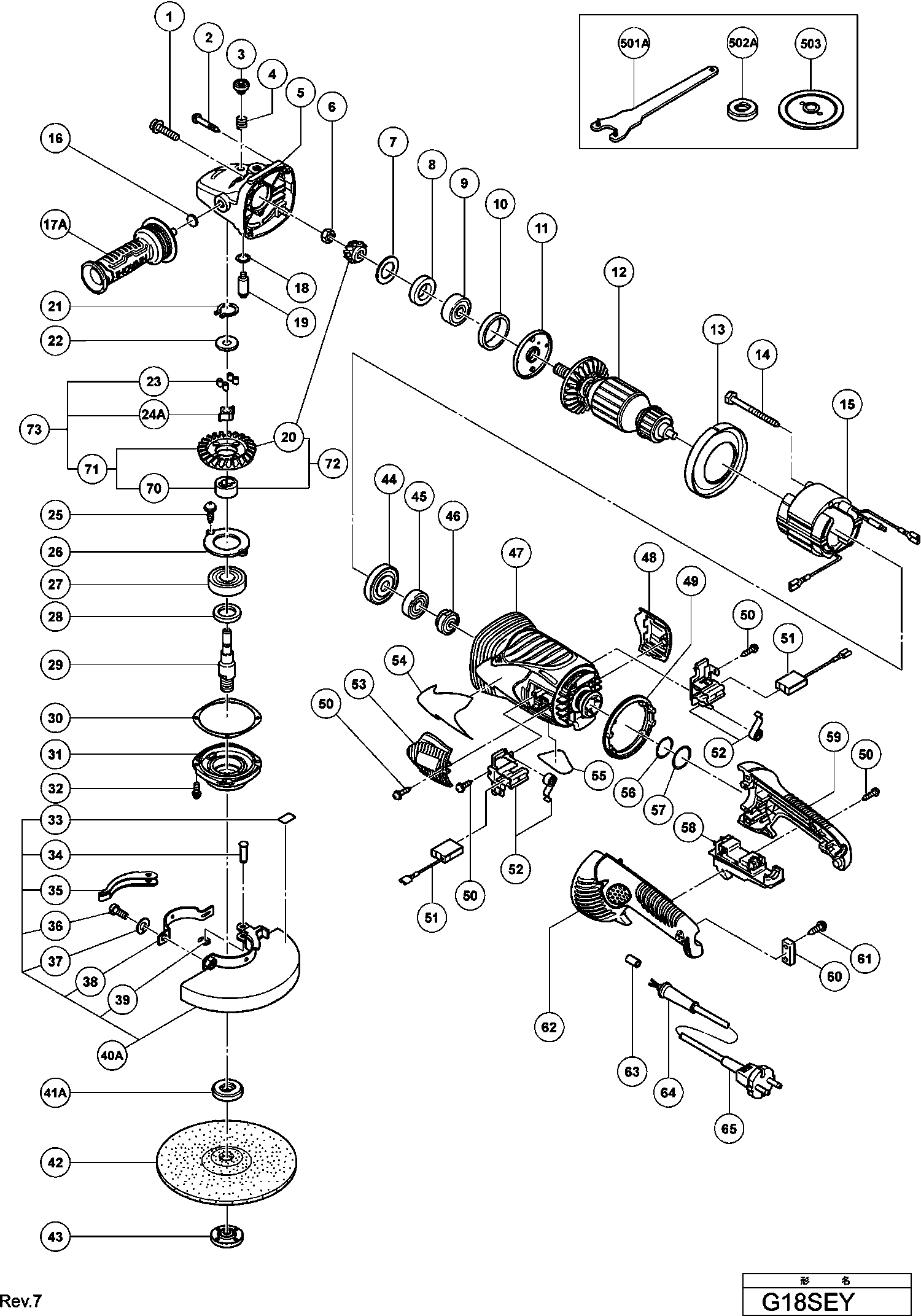

Zeichnungen der Hikoki G18SEY
Teileliste der Hikoki G18SEY
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schutzabdeckung 180mm | ||||
| *40A | 337226 | 14.40 | 17.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *41 | 937908Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *43 | 937917Z | |||
| Kohlebürsten Selbabsch.(1paar) | ||||
| *51 | 999089 | 9.30 | 11.07 | |
| Kohlebürsten (1paar) For Aus,nzl,gbr,nor,swe,den, | ||||
| *51 | 999061 | 4.20 | 5.00 | |
| Schalter | ||||
| *58 | 320238 | 22.55 | 26.83 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| *64 | 940778 | 2.10 | 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| *64 | 958049 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *65 | 500408Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *71 | 328695 | |||
| Getriebe kpl. Includ.20,70 | ||||
| *72 | 328696 | 37.54 | 44.67 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *73 | 328699 | |||
| Inbusschraube M5x14 Selbstsich., Cm9uby | ||||
| 1 | 984509 | 1.05 | 1.25 | |
| Schneidschraube D5x35, Cm9uby, G23ss | ||||
| 2 | 323209 | 1.35 | 1.61 | |
| Druckknopf Cm12y/g18u/g23u u.a G18u2/g23u2, Cm9ub | ||||
| 3 | 306888 | 1.04 | 1.23 | |
| Feder G18u2/g23u2, Cm9by, G23ss | ||||
| 4 | 320219 | 1.35 | 1.61 | |
| Getriebegehaeuse | ||||
| 5 | 326717 | 25.58 | 30.43 | |
| Spezialmutter M10, Cm9uby, G23ss | ||||
| 6 | 320226 | 1.35 | 1.61 | |
| Dichtungscheibe G18u2/g23u2, Cm9uby | ||||
| 7 | 320221 | 1.35 | 1.61 | |
| Filzpackung G18u2/g23u2, Cm9uby | ||||
| 8 | 320222 | 1.35 | 1.61 | |
| Kugellager 6301vv, Cm9uby, G23ss | ||||
| 9 | 6301VV | 8.55 | 10.17 | |
| Gummiring (b) G18se/cm12y u.a. G18u2/g23u2, Cm9ub | ||||
| 10 | 994208 | 1.04 | 1.23 | |
| Lagerdeckel (a) G18u2/g23u2, Cm9uby | ||||
| 11 | 320220 | 2.55 | 3.03 | |
| ANKER 220 -230 VOLT | ||||
| 12 | 360777E | 82.64 | 98.34 | |
| Ventilatorführung G18u2/g23u2, Cm9uby | ||||
| 13 | 320215 | 1.35 | 1.61 | |
| Sechskantschneidschraube D5x75, Cm9uby | ||||
| 14 | 984271 | 1.04 | 1.23 | |
| Stator kpl. 220-230v G18uay | ||||
| 15 | 340682E | 48.81 | 58.09 | |
| Filzscheibe G18sc/g23sa/u.a G23ss | ||||
| 16 | 937033 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 17A | 336864 | |||
| O-ring G18u2/g23u2, Cm9uby | ||||
| 18 | 320218 | 1.20 | 1.43 | |
| Arretierstift | ||||
| 19 | 306890 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 20 | 326719 | |||
| Sicherungsring D10 (10st), Cm9uby, Cg18dl Till 12 | ||||
| 21 | 939540 | 1.95 | 2.32 | |
| Kupplungsgehäuse G18uay, Cm9uby | ||||
| 22 | 326722 | 1.20 | 1.43 | |
| Damper | ||||
| 23 | 326721 | 7.43 | 8.84 | |
| Verbinder | ||||
| 24A | 333147 | 4.35 | 5.18 | |
| Kopfschraube M5x10 (10st), G23ss For Irl | ||||
| 25 | 949236 | 1.05 | 1.25 | |
| Kopfschraube M5x10 M.federring | ||||
| 25A | 992038 | 1.04 | 1.23 | |
| Kugellagergehäuse (b) G18uay, Cm9uby | ||||
| 26 | 326723 | 1.20 | 1.43 | |
| Kugellager 6302vv, Cm9uby, G23ss | ||||
| 27 | 6302VV | 9.30 | 11.07 | |
| Filzpackung (b) G18u/g23u u.a. G18u2/g23u2, Cm9ub | ||||
| 28 | 990852 | 1.04 | 1.23 | |
| Gelenkwelle (a) | ||||
| 29 | 326727 | 9.90 | 11.78 | |
| Dichtungsplatte G18u2/g23u2, Cm9uby, G23ss | ||||
| 30 | 320228 | 1.35 | 1.61 | |
| Getriebedeckel | ||||
| 31 | 320227 | 4.96 | 5.91 | |
| Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | ||||
| 32 | 994192 | 1.04 | 1.23 | |
| Schild | ||||
| 33 | 311492 | 1.20 | 1.43 | |
| Stift G18mru/g23mru, Cm9by | ||||
| 34 | 321546 | 3.00 | 3.57 | |
| Hebel G18mru/g23mru, Cm9by | ||||
| 35 | 321545 | 3.00 | 3.57 | |
| Schraube M8x22 | ||||
| 36 | 306887 | 1.05 | 1.25 | |
| Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | ||||
| 37 | 949457 | 1.05 | 1.25 | |
| Bügel G18mru/g23mru, Cm9by | ||||
| 38 | 321544 | 1.50 | 1.78 | |
| Ring | ||||
| 39 | 673489 | 1.04 | 1.23 | |
| Schutzabdeckung 180mm | ||||
| 40A | 337226 | 14.40 | 17.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41 | 937908Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41A | 376202 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41B | 376202 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 42 | 316824 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 43 | 937917Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 43A | 373779 | |||
| Staubdichtung G18u2/g23u2, Cm9by | ||||
| 44 | 320216 | 1.35 | 1.61 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 45 | 6000VV | 6.15 | 7.32 | |
| Lagerkappe G18se3 | ||||
| 46 | 321536 | 11.55 | 13.74 | |
| Gehäuse | ||||
| 47 | 326712 | 41.39 | 49.25 | |
| Gehäuse | ||||
| 47A | 326712 | 41.39 | 49.25 | |
| Kohlenkappe G18uay, Cm9by | ||||
| 48 | 326715 | 2.25 | 2.68 | |
| Handgriffdämpfer G18uay, Cm9by | ||||
| 49 | 326726 | 4.35 | 5.18 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 50 | 305812 | 1.04 | 1.23 | |
| Kohlebürsten Selbabsch.(1paar) | ||||
| 51 | 999089 | 9.30 | 11.07 | |
| Kohlebürsten (1paar) For Aus,nzl,gbr,nor,swe,den, | ||||
| 51 | 999061 | 4.20 | 5.00 | |
| Kohlenhalter incl. Feder G23sf2, Cm9by | ||||
| 52 | 322323 | 4.96 | 5.91 | |
| Kohlenkappe G18uay, Cm9by | ||||
| 53 | 326716 | 3.30 | 3.93 | |
| O-ring G18uay, Cm9by | ||||
| 56 | 326724 | 1.20 | 1.43 | |
| O-ring G18uay, Cm9by | ||||
| 57 | 326725 | 1.20 | 1.43 | |
| Schalter | ||||
| 58 | 320238 | 22.55 | 26.83 | |
| Handgriff (b) G18uay, Cm9uby | ||||
| 59 | 326714 | 12.08 | 14.37 | |
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 60 | 960266 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 61 | 984750 | |||
| Handgriff (a) G18uay, Cm9by | ||||
| 62 | 326713 | 12.08 | 14.37 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 63 | 981373 | 1.05 | 1.25 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 64 | 940778 | 2.10 | 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 64 | 958049 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 65 | 500408Z | |||
| Innen | ||||
| 70 | 328700 | 8.70 | 10.35 | |
| Innenset (mit Getriebe) Inkl.70 | ||||
| 71 | 328694 | 32.04 | 38.12 | |
| Getriebe kpl. Includ.20,70 | ||||
| 72 | 328696 | 37.54 | 44.67 | |
| GETRIEBESATZ G23 UVP (ALT 326718) | ||||
| 72 | 328697 | 37.54 | 44.67 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 73 | 328699 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501A | 325491 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501B | 376127 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502A | 376202 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502B | 376202 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 937917Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 316824 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 310337 | |||
| Rohrgriffset, Cm9uby Includ.602 | ||||
| 603 | 323993 | 63.66 | 75.76 | |
| Bolzen | ||||
| 604 | 985597 | 2.85 | 3.39 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 332795 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 332796 | |||
