Hikoki G18SRU Zeichnungen und Teile

Genaue Typennummer:
G18SRU
G18SRU

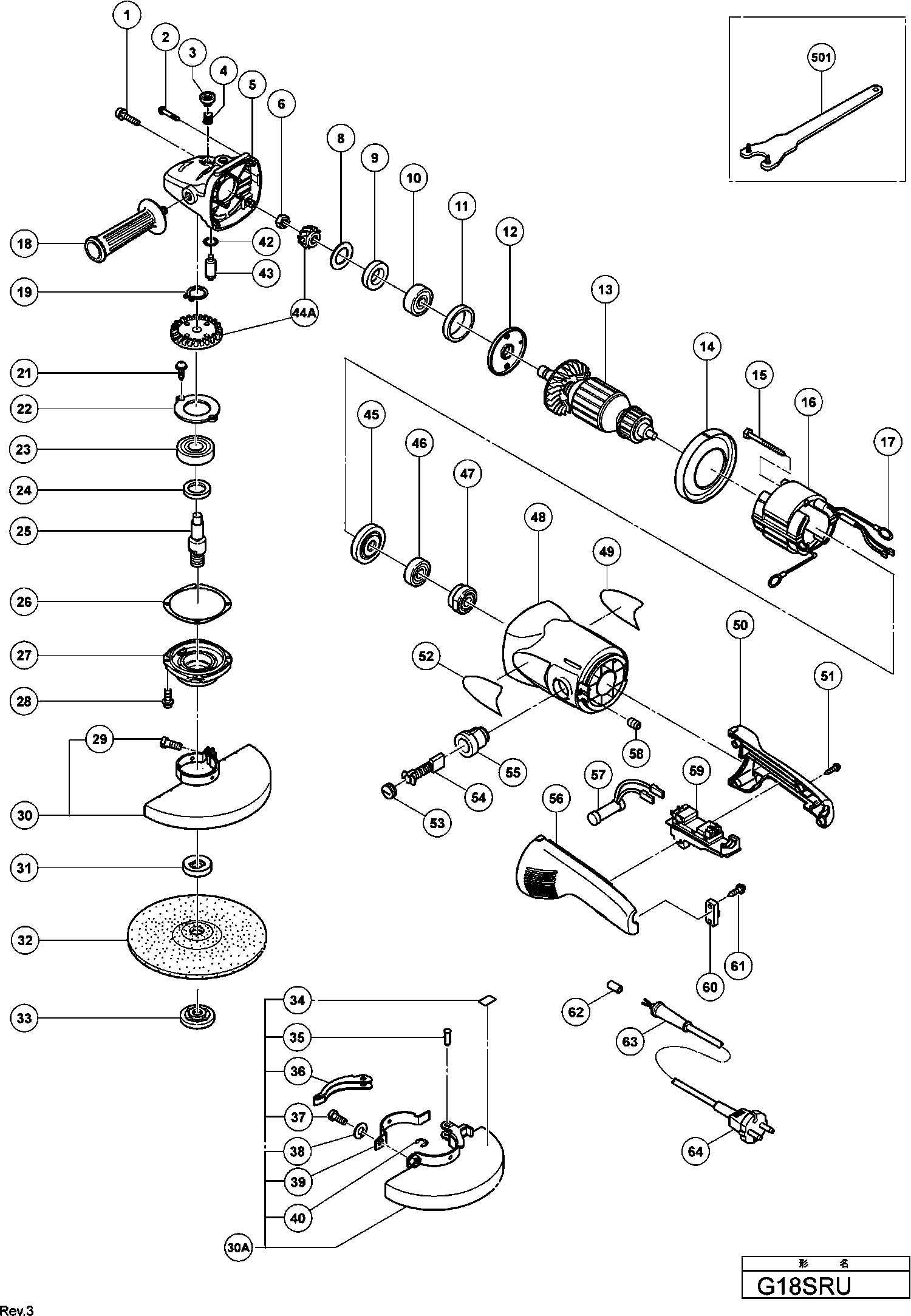

Zeichnungen der HIKOKI G18SRU
Teileliste der HIKOKI G18SRU
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
Nicht mehr lieferbar | ||||
1 | 315636 | Nicht mehr lieferbar | ||
Schneidschraube D5x35, Cm9uby, G23ss | ||||
2 | 323209 | Schneidschraube D5x35, Cm9uby, G23ss | € 1.29 | |
Druckknopf Cm12y/g18u/g23u u.a G18u2/g23u2, Cm9ub | ||||
3 | 306888 | Druckknopf Cm12y/g18u/g23u u.a G18u2/g23u2, Cm9ub | € 0.99 | |
Feder G18u2/g23u2, Cm9by, G23ss | ||||
4 | 320219 | Feder G18u2/g23u2, Cm9by, G23ss | € 1.29 | |
Getriebegehäuse Komplett G18u2 G23u2 Includ.4,5,1 | ||||
5 | 320217 | Getriebegehäuse Komplett G18u2 G23u2 Includ.4,5,1 | € 16.91 | |
Spezialmutter M10, Cm9uby, G23ss | ||||
6 | 320226 | Spezialmutter M10, Cm9uby, G23ss | € 1.29 | |
Dichtungscheibe G18u2/g23u2, Cm9uby | ||||
8 | 320221 | Dichtungscheibe G18u2/g23u2, Cm9uby | € 1.29 | |
Filzpackung G18u2/g23u2, Cm9uby | ||||
9 | 320222 | Filzpackung G18u2/g23u2, Cm9uby | € 1.29 | |
Kugellager 6301vv, Cm9uby, G23ss | ||||
10 | 6301VV | Kugellager 6301vv, Cm9uby, G23ss | € 8.14 | |
Gummiring (b) G18se/cm12y u.a. G18u2/g23u2, Cm9ub | ||||
11 | 994208 | Gummiring (b) G18se/cm12y u.a. G18u2/g23u2, Cm9ub | € 0.99 | |
Lagerdeckel (a) G18u2/g23u2, Cm9uby | ||||
12 | 320220 | Lagerdeckel (a) G18u2/g23u2, Cm9uby | € 2.43 | |
Anker 230v | ||||
13 | 360762E | Anker 230v | € 64.40 | |
Ventilatorführung G18u2/g23u2, Cm9uby | ||||
14 | 320215 | Ventilatorführung G18u2/g23u2, Cm9uby | € 1.29 | |
Schneidschraube D5x60, G23ss | ||||
15 | 961501 | Schneidschraube D5x60, G23ss | € 0.99 | |
Stator 220-230v G23sr Includ.17 | ||||
16 | 340664E | Stator 220-230v G23sr Includ.17 | € 39.14 | |
KOOLBORSTELVERBINDINGSTUK | ||||
17 | 958032 | KOOLBORSTELVERBINDINGSTUK | € 0.99 | |
Nicht mehr lieferbar | ||||
18 | 937981 | Nicht mehr lieferbar | ||
Sicherungsring D12 (10st), G23ss | ||||
19 | 939542 | Sicherungsring D12 (10st), G23ss | € 1.43 | |
Kopfschraube M5x10 (10st), G23ss For Irl | ||||
21 | 949236 | Kopfschraube M5x10 (10st), G23ss For Irl | € 1.00 | |
Kopfschraube M5x10 M.federring | ||||
21A | 992038 | Kopfschraube M5x10 M.federring | € 0.99 | |
Lagerdeckel (b) G18u2/g23u2, G23ss | ||||
22 | 320229 | Lagerdeckel (b) G18u2/g23u2, G23ss | € 1.29 | |
Kugellager 6302vv, Cm9uby, G23ss | ||||
23 | 6302VV | Kugellager 6302vv, Cm9uby, G23ss | € 8.85 | |
Filzpackung (b) G18u/g23u u.a. G18u2/g23u2, Cm9ub | ||||
24 | 990852 | Filzpackung (b) G18u/g23u u.a. G18u2/g23u2, Cm9ub | € 0.99 | |
Gelenkwelle (a) | ||||
25 | 320234 | Gelenkwelle (a) | € 6.63 | |
Dichtungsplatte G18u2/g23u2, Cm9uby, G23ss | ||||
26 | 320228 | Dichtungsplatte G18u2/g23u2, Cm9uby, G23ss | € 1.29 | |
Getriebedeckel | ||||
27 | 320227 | Getriebedeckel | € 4.72 | |
Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | ||||
28 | 994192 | Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | € 0.99 | |
Schraube M8x22 | ||||
29 | 306887 | Schraube M8x22 | € 1.00 | |
Schutzhaube Kompl.g18u/ua/ub G18u2 | ||||
30 | 306124 | Schutzhaube Kompl.g18u/ua/ub G18u2 | € 9.42 | |
BESCHERMKAP 180MM | ||||
30A | 337226 | BESCHERMKAP 180MM | € 13.71 | |
Nicht mehr lieferbar | ||||
31 | 376202 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
32 | 316824 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
33 | 937909Z | Nicht mehr lieferbar | ||
Schild | ||||
34 | 311492 | Schild | € 1.14 | |
Stift G18mru/g23mru, Cm9by | ||||
35 | 321546 | Stift G18mru/g23mru, Cm9by | € 2.86 | |
Hebel G18mru/g23mru, Cm9by | ||||
36 | 321545 | Hebel G18mru/g23mru, Cm9by | € 2.86 | |
Schraube M8x22 | ||||
37 | 306887 | Schraube M8x22 | € 1.00 | |
Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | ||||
38 | 949457 | Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | € 1.00 | |
Bügel G18mru/g23mru, Cm9by | ||||
39 | 321544 | Bügel G18mru/g23mru, Cm9by | € 1.43 | |
Ring | ||||
40 | 673489 | Ring | € 0.99 | |
O-ring G18u2/g23u2, Cm9uby | ||||
42 | 320218 | O-ring G18u2/g23u2, Cm9uby | € 1.14 | |
Arretierstift Cm12y/g18u/g23u u.a G18u2/g23u2, Cm | ||||
43 | 306890 | Arretierstift Cm12y/g18u/g23u u.a G18u2/g23u2, Cm | € 1.71 | |
Getriebe & Zahnrad Set G23ss | ||||
44A | 330032 | Getriebe & Zahnrad Set G23ss | € 19.90 | |
Staubdichtung G18u2/g23u2, Cm9by | ||||
45 | 320216 | Staubdichtung G18u2/g23u2, Cm9by | € 1.29 | |
Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
46 | 6000VV | Kugellager 6000 Vv, Cm9by, C8fse, G23ss | € 5.85 | |
Lagerkappe G18se3 | ||||
47 | 321536 | Lagerkappe G18se3 | € 11.00 | |
Gehäuse G23sr Includ.47,55,58 | ||||
48 | 325640 | Gehäuse G23sr Includ.47,55,58 | € 52.49 | |
Handgriff (b) G23sr | ||||
50 | 325641 | Handgriff (b) G23sr | € 7.35 | |
Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
51 | 305812 | Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | € 0.99 | |
Kohlenkappe C13u/m12v/div.typen H70sa | ||||
53 | 940540 | Kohlenkappe C13u/m12v/div.typen H70sa | € 0.99 | |
Kohlenbürsten (paar) | ||||
54 | 999044 | Kohlenbürsten (paar) | € 4.28 | |
Kohlebürsten Selbstabsch.(paar) For Sin,mal | ||||
54 | 999074 | Kohlebürsten Selbstabsch.(paar) For Sin,mal | € 13.71 | |
Kohlenhalter C13u/cm12y u.a. | ||||
55 | 980487 | Kohlenhalter C13u/cm12y u.a. | € 5.40 | |
Handle (a) G23sr | ||||
56 | 325642 | Handle (a) G23sr | € 6.93 | |
Widerstand, G18u2/g23u2, Cm9uby | ||||
57 | 320236 | Widerstand, G18u2/g23u2, Cm9uby | € 9.94 | |
Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
58 | 938477 | Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | € 1.00 | |
SCHAKELAAR | ||||
59 | 320235 | SCHAKELAAR | € 29.13 | |
Kabelklemme Div.typen, Cm9uby, G23ss | ||||
60 | 960266 | Kabelklemme Div.typen, Cm9uby, G23ss | € 0.99 | |
Nicht mehr lieferbar | ||||
61 | 984750 | Nicht mehr lieferbar | ||
Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
62 | 981373 | Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | € 1.00 | |
Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
63 | 940778 | Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | € 2.00 | |
Nicht mehr lieferbar | ||||
64 | 500247Z | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
501 | 325491 | Nicht mehr lieferbar | ||
Rohrgriffset, Cm9uby Includ.602 | ||||
601 | 323993 | Rohrgriffset, Cm9uby Includ.602 | € 60.61 | |
Bolzen | ||||
602 | 985597 | Bolzen | € 2.71 | |
Nicht mehr lieferbar | ||||
603 | 310337 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
604 | 332795 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
605 | 332796 | Nicht mehr lieferbar |
