Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G18SS'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

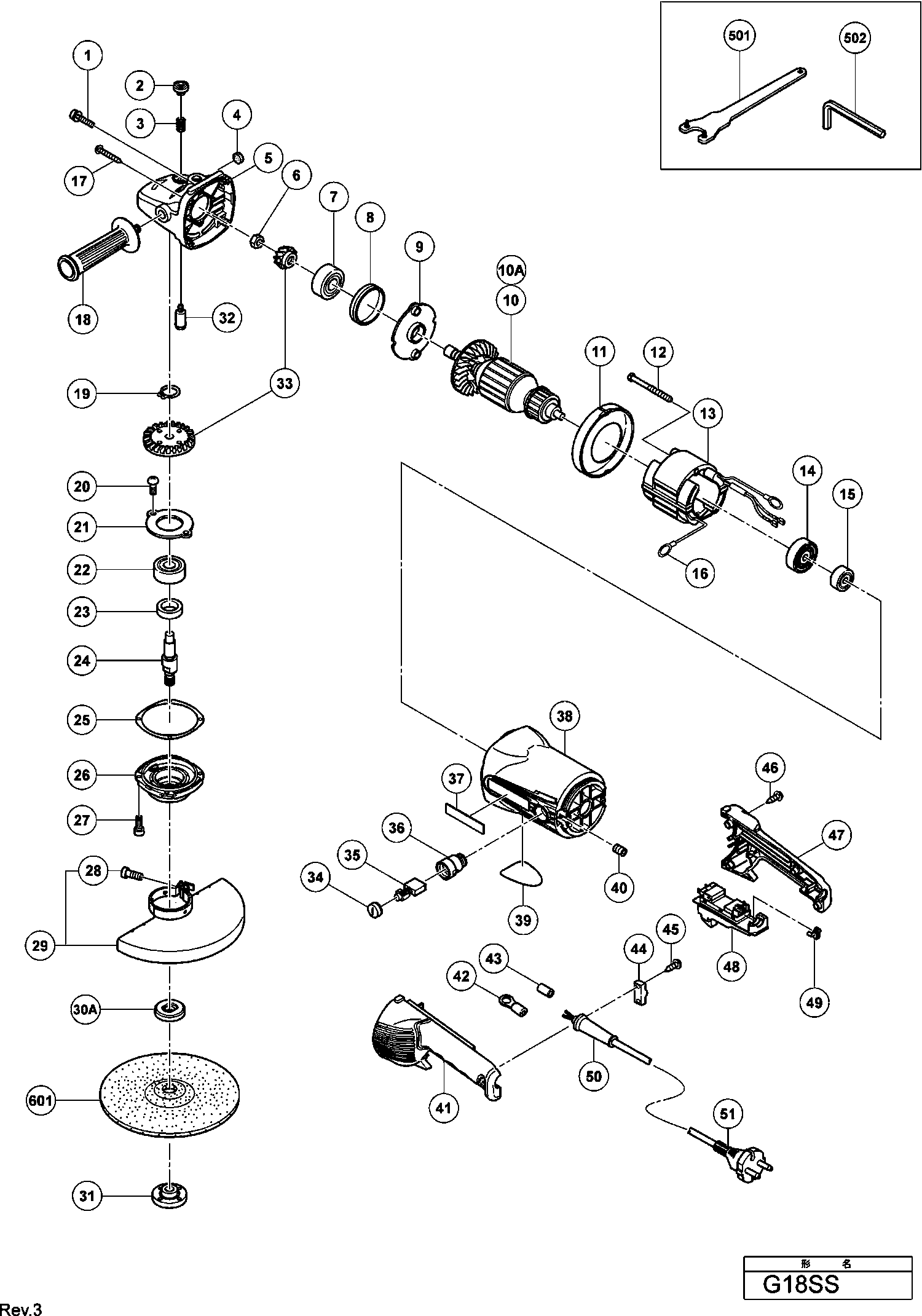

Zeichnungen der Hikoki G18SS
Teileliste der Hikoki G18SS
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 315636 | |||
| Druckknopf Cm12y/g18u/g23u u.a G18u2/g23u2, Cm9ub | ||||
| 2 | 306888 | 1.04 | 1.23 | |
| Feder G18u2/g23u2, Cm9by, G23ss | ||||
| 3 | 320219 | 1.35 | 1.61 | |
| Filzscheibe G18sc/g23sa/u.a G23ss | ||||
| 4 | 937033 | 1.04 | 1.23 | |
| Getriebedeckel G23ss Includ.3-5,33 | ||||
| 5 | 330080 | 22.83 | 27.16 | |
| Spezialmutter M10, Cm9uby, G23ss | ||||
| 6 | 320226 | 1.35 | 1.61 | |
| Kugellager 6301vv, Cm9uby, G23ss | ||||
| 7 | 6301VV | 8.55 | 10.17 | |
| Gummiring (1) | ||||
| 8 | 330031 | 1.20 | 1.43 | |
| Abdeckung | ||||
| 9 | 330030 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 10 | 360852U | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 10A | 360960C | |||
| Fan Leitfaden G23ss | ||||
| 11 | 330081 | 1.05 | 1.25 | |
| Schneidschraube D5x60, G23ss | ||||
| 12 | 961501 | 1.04 | 1.23 | |
| Startor 220-230 volt, G23ss Includ.16 | ||||
| 13 | 340737E | 55.14 | 65.61 | |
| Staubabstreifer G23ss | ||||
| 14 | 330029 | 1.80 | 2.14 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 15 | 6000VV | 6.15 | 7.32 | |
| Kohlenhalterklemmer Bm25y/c8u/c9u/dh50sa/sa1/sbg2 | ||||
| 16 | 937623 | 1.04 | 1.23 | |
| Schneidschraube D5x35, Cm9uby, G23ss | ||||
| 17 | 323209 | 1.35 | 1.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18 | 937981 | |||
| Sicherungsring D12 (10st), G23ss | ||||
| 19 | 939542 | 1.50 | 1.78 | |
| Kopfschraube M5x10 (10st), G23ss For Irl | ||||
| 20 | 949236 | 1.05 | 1.25 | |
| Lagerdeckel (b) G18u2/g23u2, G23ss | ||||
| 21 | 320229 | 1.35 | 1.61 | |
| Kugellager 6302vv, Cm9uby, G23ss | ||||
| 22 | 6302VV | 9.30 | 11.07 | |
| Filzpackung (b) G18u/g23u u.a. G18u2/g23u2, Cm9ub | ||||
| 23 | 990852 | 1.04 | 1.23 | |
| Gelenkwelle (a) | ||||
| 24 | 320234 | 6.96 | 8.29 | |
| Dichtungsplatte G18u2/g23u2, Cm9uby, G23ss | ||||
| 25 | 320228 | 1.35 | 1.61 | |
| Getriebedeckel | ||||
| 26 | 320227 | 4.96 | 5.91 | |
| Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | ||||
| 27 | 994192 | 1.04 | 1.23 | |
| Inbusschraube M8x25 (10st) G23ss | ||||
| 28 | 949760 | 5.55 | 6.60 | |
| Schutz | ||||
| 29 | 330038 | 14.85 | 17.67 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 30A | 376202 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 31 | 937909Z | |||
| Arretierstift | ||||
| 32 | 306890 | 1.80 | 2.14 | |
| Getriebe G18ss | ||||
| 33 | 330040 | 20.90 | 24.87 | |
| Kohlenkappe C6u/c7u u.a. H30pv/dh30pc/ H41mb/ G23 | ||||
| 34 | 945161 | 1.20 | 1.43 | |
| Kohlenbürsten (paar) G23ss | ||||
| 35 | 999038 | 9.30 | 11.07 | |
| Kohlenhalter Bm25y/p20sd/p50/ G23ss | ||||
| 36 | 938241 | 6.45 | 7.68 | |
| Gehäuse | ||||
| 38 | 330028 | 17.19 | 20.45 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 40 | 938477 | 1.05 | 1.25 | |
| Griff G23ss | ||||
| 41 | 330033 | 4.20 | 5.00 | |
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 44 | 960266 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 45 | 984750 | |||
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 46 | 305812 | 1.04 | 1.23 | |
| Griff G23ss | ||||
| 47 | 330034 | 4.20 | 5.00 | |
| Schalter (Ein/Aus-Sperrtyp) | ||||
| 48A | 337647 | 12.60 | 14.99 | |
| Schalter (Aus-Sperrtyp) | ||||
| 48A | 337648 | 12.60 | 14.99 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 50 | 940778 | 2.10 | 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 50 | 958049 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 51 | 500497Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 325491 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 872422 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 316824 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 310337 | |||
| Rohrgriffset, Cm9uby Includ.602 | ||||
| 603 | 323993 | 63.66 | 75.76 | |
| Bolzen | ||||
| 604 | 985597 | 2.85 | 3.39 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 332795 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 332796 | |||
