Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G18UAY'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki G18UAY

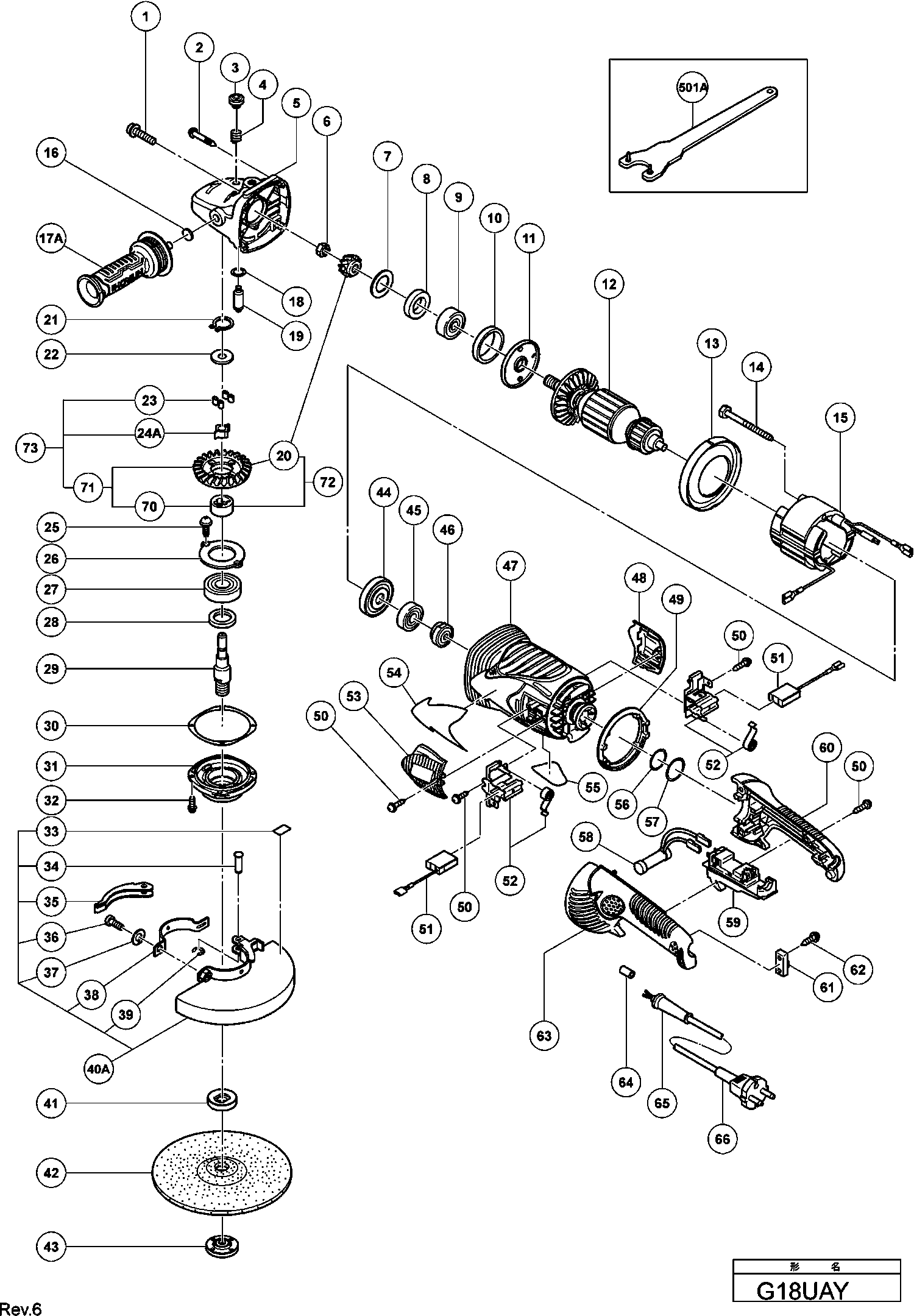

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki G18UAY

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Inbusschraube M5x14 Selbstsich., Cm9uby
1 984509@1417 1.05 1.25

Schneidschraube D5x35, Cm9uby, G23ss
2 323209@1417 1.35 1.61

Druckknopf Cm12y/g18u/g23u u.a G18u2/g23u2, Cm9ub
3 306888@1417 1.04 1.23

Feder G18u2/g23u2, Cm9by, G23ss
4 320219@1417 1.35 1.61

Getriebegehaeuse
5 326717@1417 25.58 30.43

Spezialmutter M10, Cm9uby, G23ss
6 320226@1417 1.35 1.61

Dichtungscheibe G18u2/g23u2, Cm9uby
7 320221@1417 1.35 1.61

Filzpackung G18u2/g23u2, Cm9uby
8 320222@1417 1.35 1.61

Kugellager 6301vv, Cm9uby, G23ss
9 6301VV@1417 8.55 10.17

Gummiring (b) G18se/cm12y u.a. G18u2/g23u2, Cm9ub
10 994208@1417 1.04 1.23

Lagerdeckel (a) G18u2/g23u2, Cm9uby
11 320220@1417 2.55 3.03

ANKER 220 -230 VOLT
12 360777E@1417 82.64 98.34

Ventilatorführung G18u2/g23u2, Cm9uby
13 320215@1417 1.35 1.61

Sechskantschneidschraube D5x75, Cm9uby
14 984271@1417 1.04 1.23

Stator kpl. 220-230v G18uay
15 340682E@1417 48.81 58.09

Filzscheibe G18sc/g23sa/u.a G23ss
16 937033@1417 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
17A 336864@1417

O-ring G18u2/g23u2, Cm9uby
18 320218@1417 1.20 1.43

Arretierstift
19 306890@1417 1.80 2.14

Keine Informationen verfügbar, nicht bestellbar
20 326719@1417

Sicherungsring D10 (10st), Cm9uby, Cg18dl Till 12
21 939540@1417 1.95 2.32

Kupplungsgehäuse G18uay, Cm9uby
22 326722@1417 1.20 1.43

Damper
23 326721@1417 7.43 8.84

Verbinder
24A 333147@1417 4.35 5.18

Kopfschraube M5x10 M.federring
25A 992038@1417 1.04 1.23

Kugellagergehäuse (b) G18uay, Cm9uby
26 326723@1417 1.20 1.43

Kugellager 6302vv, Cm9uby, G23ss
27 6302VV@1417 9.30 11.07

Filzpackung (b) G18u/g23u u.a. G18u2/g23u2, Cm9ub
28 990852@1417 1.04 1.23

Gelenkwelle (a)
29 326727@1417 9.90 11.78

Dichtungsplatte G18u2/g23u2, Cm9uby, G23ss
30 320228@1417 1.35 1.61

Getriebedeckel
31 320227@1417 4.96 5.91

Inbusschraube M5x16 M.flansch, Cm9uby, G23ss
32 994192@1417 1.04 1.23

Schild
33 311492@1417 1.20 1.43

Stift G18mru/g23mru, Cm9by
34 321546@1417 3.00 3.57

Hebel G18mru/g23mru, Cm9by
35 321545@1417 3.00 3.57

Schraube M8x22
36 306887@1417 1.05 1.25

Federscheibe M8 (10st), C8fshe, Cm9by, C8fse
37 949457@1417 1.05 1.25

Bügel G18mru/g23mru, Cm9by
38 321544@1417 1.50 1.78

Ring
39 673489@1417 1.04 1.23

Schutzabdeckung 180mm
40A 337226@1417 14.40 17.14

Keine Informationen verfügbar, nicht bestellbar
41 376202@1417

Keine Informationen verfügbar, nicht bestellbar
42 316824@1417

Keine Informationen verfügbar, nicht bestellbar
43 937909Z@1417

Staubdichtung G18u2/g23u2, Cm9by
44 320216@1417 1.35 1.61

Kugellager 6000 Vv, Cm9by, C8fse, G23ss
45 6000VV@1417 6.15 7.32

Lagerkappe G18se3
46 321536@1417 11.55 13.74

Gehäuse
47 326712@1417 41.39 49.25

Kohlenkappe G18uay, Cm9by
48 326715@1417 2.25 2.68

Handgriffdämpfer G18uay, Cm9by
49 326726@1417 4.35 5.18

Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b
50 305812@1417 1.04 1.23

Kohlebürsten Selbabsch.(1paar)
51 999089@1417 9.30 11.07

Kohlebürsten (1paar) For Aus,nzl,gbr,nor,swe,den,
51 999061@1417 4.20 5.00

Kohlenhalter incl. Feder G23sf2, Cm9by
52 322323@1417 4.96 5.91

Kohlenkappe G18uay, Cm9by
53 326716@1417 3.30 3.93

O-ring G18uay, Cm9by
56 326724@1417 1.20 1.43

O-ring G18uay, Cm9by
57 326725@1417 1.20 1.43

Widerstand, G18u2/g23u2, Cm9uby
58 320236@1417 10.44 12.42

Schalter
59 320235@1417 30.60 36.41

Handgriff (b) G18uay, Cm9uby
60 326714@1417 12.08 14.37

Kabelklemme Div.typen, Cm9uby, G23ss
61 960266@1417 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
62 984750@1417

Handgriff (a) G18uay, Cm9by
63 326713@1417 12.08 14.37

Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss
64 981373@1417 1.05 1.25

Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G
65 940778@1417 2.10 2.50

Keine Informationen verfügbar, nicht bestellbar
66 321537@1417

Innen
70 328700@1417 8.70 10.35

Innenset (mit Getriebe) Inkl.70
71 328694@1417 32.04 38.12

Getriebe kpl. Includ.20,70
72 328696@1417 37.54 44.67

GETRIEBESATZ G23 UVP (ALT 326718)
72 328697@1417 37.54 44.67

Keine Informationen verfügbar, nicht bestellbar
73 328699@1417

Keine Informationen verfügbar, nicht bestellbar
501A 325491@1417

Keine Informationen verfügbar, nicht bestellbar
601 316824@1417

Keine Informationen verfügbar, nicht bestellbar
602 310337@1417

Rohrgriffset, Cm9uby Includ.602
603 323993@1417 63.66 75.76

Bolzen
604 985597@1417 2.85 3.39

Keine Informationen verfügbar, nicht bestellbar
605 332795@1417

Keine Informationen verfügbar, nicht bestellbar
606 332796@1417
