Hikoki G23MRU Zeichnungen und Teile
Genaue Typennummer:
G23MRU
G23MRU

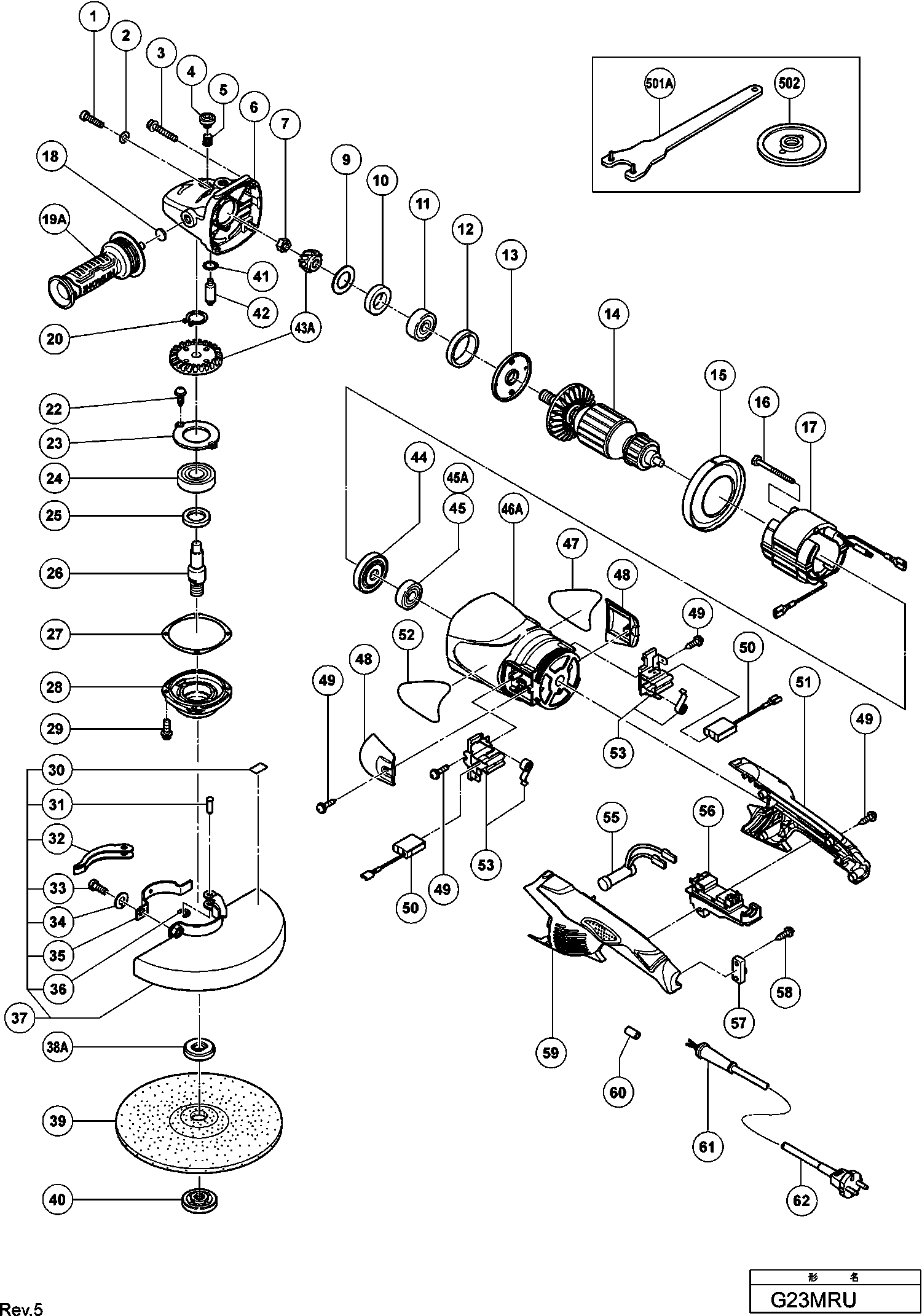

Zeichnungen der HIKOKI G23MRU
Teileliste der HIKOKI G23MRU
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Inbusschraube M5x14 Selbstsich., Cm9uby | ||||
| 1 | 984509 | Inbusschraube M5x14 Selbstsich., Cm9uby | € 0.97 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 2 | 949454 | Federscheibe M5 (10st), C8fshe, C8fse | € 0.96 | |
| Inbusschraube M5x30 M.flansch | ||||
| 3 | 313585 | Inbusschraube M5x30 M.flansch | € 2.23 | |
| Druckknopf Cm12y/g18u/g23u u.a G18u2/g23u2, Cm9ub | ||||
| 4 | 306888 | Druckknopf Cm12y/g18u/g23u u.a G18u2/g23u2, Cm9ub | € 0.96 | |
| Feder G18u2/g23u2, Cm9by, G23ss | ||||
| 5 | 320219 | Feder G18u2/g23u2, Cm9by, G23ss | € 1.25 | |
| Getriebegehaeuse | ||||
| 6 | 322544 | Getriebegehaeuse | € 35.37 | |
| Spezialmutter M10, Cm9uby, G23ss | ||||
| 7 | 320226 | Spezialmutter M10, Cm9uby, G23ss | € 1.25 | |
| Dichtungscheibe G18u2/g23u2, Cm9uby | ||||
| 9 | 320221 | Dichtungscheibe G18u2/g23u2, Cm9uby | € 1.25 | |
| Filzpackung G18u2/g23u2, Cm9uby | ||||
| 10 | 320222 | Filzpackung G18u2/g23u2, Cm9uby | € 1.25 | |
| Kugellager 6301 Dd | ||||
| 11 | 6301DD | Kugellager 6301 Dd | € 6.26 | |
| Gummiring (b) G18se/cm12y u.a. G18u2/g23u2, Cm9ub | ||||
| 12 | 994208 | Gummiring (b) G18se/cm12y u.a. G18u2/g23u2, Cm9ub | € 0.96 | |
| Lagerdeckel (a) G18u2/g23u2, Cm9uby | ||||
| 13 | 320220 | Lagerdeckel (a) G18u2/g23u2, Cm9uby | € 2.37 | |
| Anker G23ub2 | ||||
| 14 | 360594E | Anker G23ub2 | € 71.46 | |
| Ventilatorführung G18u2/g23u2, Cm9uby | ||||
| 15 | 320215 | Ventilatorführung G18u2/g23u2, Cm9uby | € 1.25 | |
| Sechskantschneidschraube D5x75, Cm9uby | ||||
| 16 | 984271 | Sechskantschneidschraube D5x75, Cm9uby | € 0.96 | |
| Stator G23ub | ||||
| 17 | 340546E | Stator G23ub | € 46.49 | |
| Filzscheibe G18sc/g23sa/u.a G23ss | ||||
| 18 | 937033 | Filzscheibe G18sc/g23sa/u.a G23ss | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 19A | 336864 | Nicht mehr lieferbar | ||
| Sicherungsring D12 (10st), G23ss | ||||
| 20 | 939542 | Sicherungsring D12 (10st), G23ss | € 1.39 | |
| Kopfschraube M5x10 (10st), G23ss For Irl | ||||
| 22 | 949236 | Kopfschraube M5x10 (10st), G23ss For Irl | € 0.97 | |
| Kopfschraube M5x10 M.federring | ||||
| 22A | 992038 | Kopfschraube M5x10 M.federring | € 0.96 | |
| Lagerdeckel (b) G18u2/g23u2, G23ss | ||||
| 23 | 320229 | Lagerdeckel (b) G18u2/g23u2, G23ss | € 1.25 | |
| Kugellager 6302 Dd | ||||
| 24 | 6302DD | Kugellager 6302 Dd | € 8.21 | |
| Filzpackung (b) G18u/g23u u.a. G18u2/g23u2, Cm9ub | ||||
| 25 | 990852 | Filzpackung (b) G18u/g23u u.a. G18u2/g23u2, Cm9ub | € 0.96 | |
| Gelenkwelle (a) | ||||
| 26 | 320234 | Gelenkwelle (a) | € 6.46 | |
| Dichtungsplatte G18u2/g23u2, Cm9uby, G23ss | ||||
| 27 | 320228 | Dichtungsplatte G18u2/g23u2, Cm9uby, G23ss | € 1.25 | |
| Getriebedeckel | ||||
| 28 | 320227 | Getriebedeckel | € 4.61 | |
| Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | ||||
| 29 | 994192 | Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | € 0.96 | |
| Schild | ||||
| 30 | 311492 | Schild | € 1.11 | |
| Stift G18mru/g23mru, Cm9by | ||||
| 31 | 321546 | Stift G18mru/g23mru, Cm9by | € 2.78 | |
| Hebel G18mru/g23mru, Cm9by | ||||
| 32 | 321545 | Hebel G18mru/g23mru, Cm9by | € 2.78 | |
| Schraube M8x22 | ||||
| 33 | 306887 | Schraube M8x22 | € 0.97 | |
| Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | ||||
| 34 | 949457 | Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | € 0.97 | |
| Bügel G18mru/g23mru, Cm9by | ||||
| 35 | 321544 | Bügel G18mru/g23mru, Cm9by | € 1.39 | |
| Ring | ||||
| 36 | 673489 | Ring | € 0.96 | |
| Schutzhaube G23sc2/g23sc3/g23ua2 Includ.32-38 | ||||
| 37 | 321547 | Schutzhaube G23sc2/g23sc3/g23ua2 Includ.32-38 | € 24.37 | |
| Beschermkap 230 Mm | ||||
| 37A | 337223 | Beschermkap 230 Mm | € 13.02 | |
| SPECIALE ONDERLEGFLENS | ||||
| 38 | 310337 | SPECIALE ONDERLEGFLENS | € 23.22 | |
| Binnenflens (b) | ||||
| 38 | 937908Z | Binnenflens (b) | € 26.54 | |
| BINNENFLENS | ||||
| 38A | 937907Z | BINNENFLENS | € 8.35 | |
| Nicht mehr lieferbar | ||||
| 39 | 316825 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 40 | 937909Z | Nicht mehr lieferbar | ||
| O-ring G18u2/g23u2, Cm9uby | ||||
| 41 | 320218 | O-ring G18u2/g23u2, Cm9uby | € 1.11 | |
| Arretierstift Cm12y/g18u/g23u u.a G18u2/g23u2, Cm | ||||
| 42 | 306890 | Arretierstift Cm12y/g18u/g23u u.a G18u2/g23u2, Cm | € 1.67 | |
| Getriebe & Zahnrad Set G23ss | ||||
| 43A | 330032 | Getriebe & Zahnrad Set G23ss | € 19.40 | |
| Staubdichtung G18u2/g23u2, Cm9by | ||||
| 44 | 320216 | Staubdichtung G18u2/g23u2, Cm9by | € 1.25 | |
| Kugellager 6200 Vv | ||||
| 45 | 6200VV | Kugellager 6200 Vv | € 5.71 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 45A | 6000VV | Kugellager 6000 Vv, Cm9by, C8fse, G23ss | € 5.71 | |
| Gehäuse | ||||
| 46A | 323224 | Gehäuse | € 27.05 | |
| BRUSH COVER | ||||
| 48 | 322547 | BRUSH COVER | € 1.25 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 49 | 305812 | Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | € 0.96 | |
| Kohlebürsten (1paar) For Aus,nzl,gbr,nor,swe,den, | ||||
| 50 | 999061 | Kohlebürsten (1paar) For Aus,nzl,gbr,nor,swe,den, | € 7.19 | |
| Kohlebürsten Selbabsch.(1paar) | ||||
| 50 | 999089 | Kohlebürsten Selbabsch.(1paar) | € 11.98 | |
| Handgriff (b) G18mru/g23mru | ||||
| 51 | 322546 | Handgriff (b) G18mru/g23mru | € 10.00 | |
| Kohlenhalter incl. Feder G23sf2, Cm9by | ||||
| 53 | 322323 | Kohlenhalter incl. Feder G23sf2, Cm9by | € 4.61 | |
| Widerstand, G18u2/g23u2, Cm9uby | ||||
| 55 | 320236 | Widerstand, G18u2/g23u2, Cm9uby | € 9.69 | |
| SCHAKELAAR | ||||
| 56 | 320235 | SCHAKELAAR | € 28.40 | |
| Schalter G18mru/g23mru, Cm9uby | ||||
| 56 | 320371 | Schalter G18mru/g23mru, Cm9uby | € 33.81 | |
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 57 | 960266 | Kabelklemme Div.typen, Cm9uby, G23ss | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 58 | 984750 | Nicht mehr lieferbar | ||
| Handgriff (a) G18mru/g23mru | ||||
| 59 | 322545 | Handgriff (a) G18mru/g23mru | € 10.00 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 60 | 981373 | Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | € 0.97 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 61 | 940778 | Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | € 1.95 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 61 | 958049 | Kabelknickschutz D8.2 Div.typen H41mb, G23ss | € 0.96 | |
| Nicht mehr lieferbar | ||||
| 62 | 321537 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 62 | 500408Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 62 | 500503Z | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 501A | 325491 | Nicht mehr lieferbar | ||
| SLUITMOER | ||||
| 502 | 937917Z | SLUITMOER | € 22.07 | |
| SPECIALE ONDERLEGFLENS | ||||
| 601 | 310337 | SPECIALE ONDERLEGFLENS | € 23.22 | |
| Rohrgriffset, Cm9uby Includ.602 | ||||
| 602A | 323993 | Rohrgriffset, Cm9uby Includ.602 | € 59.08 | |
| Bolzen | ||||
| 603 | 985597 | Bolzen | € 2.64 | |
| KUNSTSTOF KOFFER (OUD 326175) | ||||
| 604 | 323713 | KUNSTSTOF KOFFER (OUD 326175) | € 105.65 | |
| CUTTING WHEEL GUARD 230 MM W/O BASE | ||||
| 605 | 332797 | CUTTING WHEEL GUARD 230 MM W/O BASE | € 37.00 | |
