Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G23SC2'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

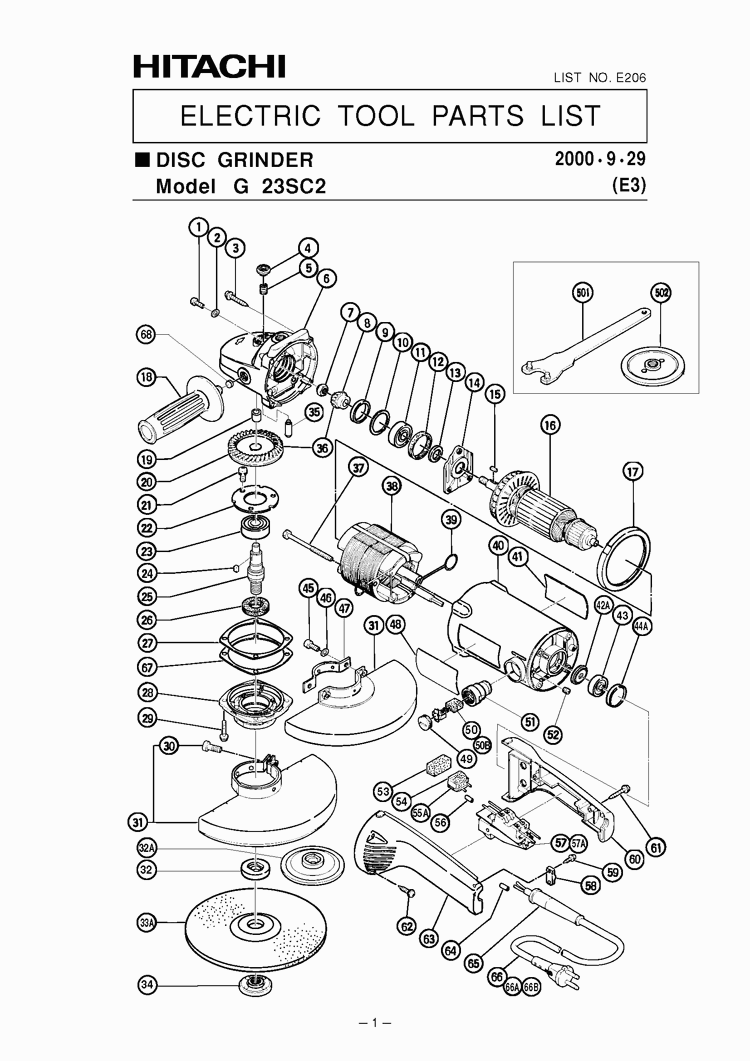

Zeichnungen der Hikoki G23SC2
Teileliste der Hikoki G23SC2
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Maschinenschraube M5X14 (10 Stücke) | ||||
| 1 | 949238 | 1.05 | 1.25 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 2 | 949454 | 1.04 | 1.23 | |
| SCHRAUBE M4X35 | ||||
| 3 | 301654 | 1.05 | 1.25 | |
| Druckknopf Cm12y/g18u/g23u u.a G18u2/g23u2, Cm9ub | ||||
| 4 | 306888 | 1.04 | 1.23 | |
| Feder | ||||
| 5 | 306889 | 1.04 | 1.23 | |
| Getriebegehäuse G18u/ua/ub u.a. Includ.4,5,19a,36 | ||||
| 6 | 306105 | 21.04 | 25.03 | |
| U-mutter M8 G18se2/g18u/ua/ub/23u | ||||
| 7 | 946228 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 8 | 306110 | |||
| Dichtungsring (a) G18u/ua/ub u.a. | ||||
| 9 | 306107 | 1.05 | 1.25 | |
| Distanzscheibe G18u/ua/ub u.a. | ||||
| 10 | 306113 | 1.04 | 1.23 | |
| Kugellager 6301 Dd | ||||
| 11 | 6301DD | 6.75 | 8.03 | |
| Gummiring (b) G18se/cm12y u.a. G18u2/g23u2, Cm9ub | ||||
| 12 | 994208 | 1.04 | 1.23 | |
| Filzdichtung G12s1/g13yb1/fg12sa2 G13v/g13yd | ||||
| 13 | 990864 | 1.04 | 1.23 | |
| Lagerdeckel G18u/ua/ub/g23u u.a. | ||||
| 14 | 306106 | 1.35 | 1.61 | |
| Keil 3x3x10 G13sc/g15sa u.a. | ||||
| 15 | 940533 | 1.20 | 1.43 | |
| Anker 220-230 Volt | ||||
| 16 | 360287E | 91.30 | 108.65 | |
| Anker 240v | ||||
| 16 | 360287F | 91.30 | 108.65 | |
| ANKER 110 VOLT | ||||
| 16 | 360287C | 85.14 | 101.32 | |
| Luftleitring | ||||
| 17 | 306103 | 1.95 | 2.32 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18 | 937981 | |||
| Nadellager Hk 1212 C9u/g23u/ua/ub | ||||
| 19 | 673002 | 4.35 | 5.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 20 | 306109 | |||
| Kopfschraube M5x10 M.federring | ||||
| 21 | 992038 | 1.04 | 1.23 | |
| Lagerdeckel | ||||
| 22 | 937035 | 1.04 | 1.23 | |
| Kugellager 6302 Dd | ||||
| 23 | 6302DD | 8.85 | 10.53 | |
| Keil 4x4x8 Say150a/g18sc/sd u.a.. Since 9.2000 | ||||
| 24 | 980809 | 1.04 | 1.23 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 25 | 994218 | |||
| Filzpackung (b) G18u/g23u u.a. G18u2/g23u2, Cm9ub | ||||
| 26 | 990852 | 1.04 | 1.23 | |
| Dichtung | ||||
| 27 | 306112 | 1.35 | 1.61 | |
| Getriebedeckel G18u/ua/ub u.a. | ||||
| 28 | 306111 | 6.90 | 8.21 | |
| Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | ||||
| 29 | 994192 | 1.04 | 1.23 | |
| Schraube M8x22 | ||||
| 30 | 306887 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 31 | 937984Z | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 32 | 937922P | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32A | 937908Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33A | 316825 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34 | 937929Z | |||
| Arretierstift | ||||
| 35 | 306890 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 36 | 306108 | |||
| Sechskantschneidschraube D5x75, Cm9uby | ||||
| 37 | 984271 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 38 | 340261J | |||
| Kohlebürstenverbinder | ||||
| 39 | 958032 | 1.04 | 1.23 | |
| Gehäuse Assembly Einschließlich.76,77 | ||||
| 40 | 306102 | 19.39 | 23.07 | |
| Staubdichtung G18u/ua/ub/g23u u.a | ||||
| 42A | 310998 | 1.05 | 1.25 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 43A | 6000VV | 6.15 | 7.32 | |
| Gummiring (a) G18se/cm12y u.a. | ||||
| 44C | 994202 | 1.05 | 1.25 | |
| Inbusschraube M8x20 (10st) | ||||
| 45 | 949656 | 5.55 | 6.60 | |
| Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | ||||
| 46 | 949457 | 1.05 | 1.25 | |
| Justierring (a) G18se2/g23sc2 | ||||
| 47 | 937911 | 1.65 | 1.96 | |
| Kohlenkappe C13u/m12v/div.typen H70sa | ||||
| 49 | 940540 | 1.04 | 1.23 | |
| Kohlenbürsten (paar) | ||||
| 50 | 999044 | 4.50 | 5.36 | |
| Kohlenhalter C13u/cm12y u.a. | ||||
| 51 | 980487 | 5.68 | 6.75 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 52 | 938477 | 1.05 | 1.25 | |
| Staubdichtung G18u/ua/ub u.a. | ||||
| 53 | 306117 | 1.04 | 1.23 | |
| Puffer (b) G18u/ua/ub u.a. For Noise Suppressor | ||||
| 54 | 306114 | 1.04 | 1.23 | |
| Kondensator C6u-c13u u.a., C 8fshe | ||||
| 55A | 930039 | 1.95 | 2.32 | |
| Aderendhülse (d) (div.typen) G23ss For Usa,can,me | ||||
| 56 | 961820 | 1.05 | 1.25 | |
| Schalter | ||||
| 57 | 306116 | 20.90 | 24.87 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 57A | 306128 | |||
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 58 | 960266 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 59 | 984750 | |||
| Handgriff (b) G18u/g23u u.a. | ||||
| 60 | 306119 | 5.10 | 6.07 | |
| Schneidschraube D4x25 Mit Flansch Neue Art.nr. 30 | ||||
| 61 | 304035 | 1.04 | 1.23 | |
| Schneidschraube D5x25 M.flansch (schwarz), C8fshe | ||||
| 62 | 305558 | 1.04 | 1.23 | |
| Handgriff (a) G18u/g23u u.a. | ||||
| 63 | 306118 | 5.40 | 6.43 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 64 | 981373 | 1.05 | 1.25 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 65 | 940778 | 2.10 | 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 65 | 958049 | 1.04 | 1.23 | |
| SNOER 10.7 (USE 714500=2X1 5M) | ||||
| 66 | 500247Z | 6.18 | 7.35 | |
| Kabel G23ss (cord Armor D8.8) For Gbr (230v) | ||||
| 66A | 500450Z | 31.63 | 37.63 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 66B | 500453Z | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 66C | 500435Z | |||
| Druckunterlegscheibe G18u u.a. | ||||
| 67 | 306981 | 1.04 | 1.23 | |
| Filzscheibe G18sc/g23sa/u.a G23ss | ||||
| 68 | 937033 | 1.04 | 1.23 | |
| Lüfterrad H41sa/h45ma | ||||
| 69 | 319657 | 10.20 | 12.14 | |
| LAGERGEHÄUSE MIT KOMPLETTEM LAGER | ||||
| 70A | 320246 | 10.65 | 12.67 | |
| Lagerbuchse | ||||
| 71 | 320247 | 2.55 | 3.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 937913Z | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 937917Z | |||
| Kohlebürsten Selbstabsch.(paar) For Sin,mal | ||||
| 601A | 999074 | 14.40 | 17.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 994275 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 994276 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 994277 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 994278 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 310337 | |||
