Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G23SC3'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

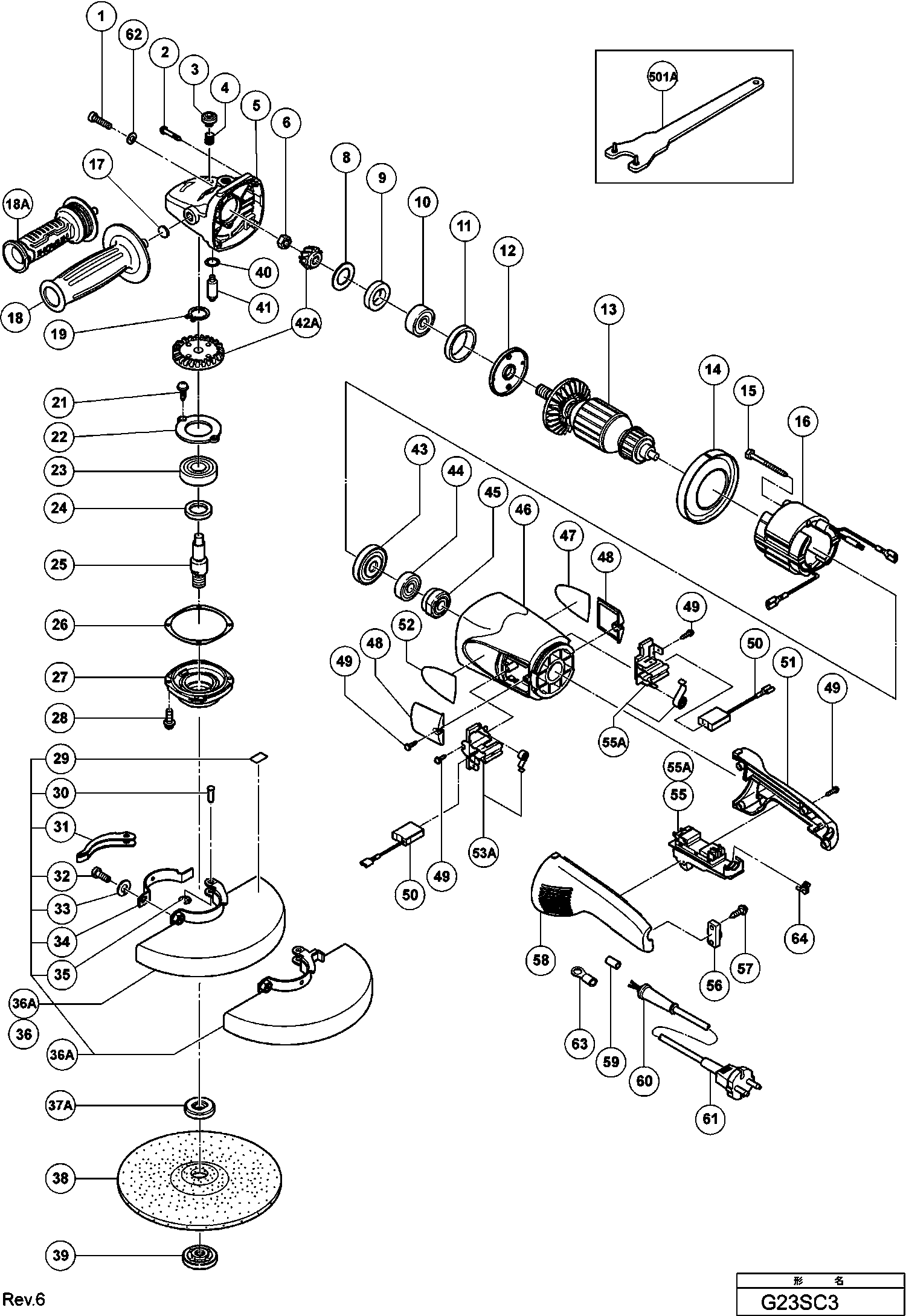

Zeichnungen der Hikoki G23SC3
Teileliste der Hikoki G23SC3
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Inbusschraube M5x14 Selbstsich., Cm9uby | ||||
| 1 | 984509 | 1.05 | 1.25 | |
| SCHRAUBE M4X35 | ||||
| 2 | 301654 | 1.05 | 1.25 | |
| Druckknopf Cm12y/g18u/g23u u.a G18u2/g23u2, Cm9ub | ||||
| 3 | 306888 | 1.04 | 1.23 | |
| Feder G18u2/g23u2, Cm9by, G23ss | ||||
| 4 | 320219 | 1.35 | 1.61 | |
| Getriebegehäuse Komplett G18u2 G23u2 Includ.4,5,1 | ||||
| 5 | 320217 | 17.76 | 21.14 | |
| Spezialmutter M10, Cm9uby, G23ss | ||||
| 6 | 320226 | 1.35 | 1.61 | |
| Dichtungscheibe G18u2/g23u2, Cm9uby | ||||
| 8 | 320221 | 1.35 | 1.61 | |
| Filzpackung G18u2/g23u2, Cm9uby | ||||
| 9 | 320222 | 1.35 | 1.61 | |
| Kugellager 6301 Dd | ||||
| 10 | 6301DD | 6.75 | 8.03 | |
| Gummiring (b) G18se/cm12y u.a. G18u2/g23u2, Cm9ub | ||||
| 11 | 994208 | 1.04 | 1.23 | |
| Lagerdeckel (a) G18u2/g23u2, Cm9uby | ||||
| 12 | 320220 | 2.55 | 3.03 | |
| Anker G23ub2 | ||||
| 13 | 360594E | 77.00 | 91.63 | |
| Ventilatorführung G18u2/g23u2, Cm9uby | ||||
| 14 | 320215 | 1.35 | 1.61 | |
| Sechskantschneidschraube D5x75, Cm9uby | ||||
| 15 | 984271 | 1.04 | 1.23 | |
| Stator G23ub | ||||
| 16 | 340546E | 50.10 | 59.62 | |
| VELD 110-120 VOLT | ||||
| 16 | 340546C | 46.80 | 55.69 | |
| Filzscheibe G18sc/g23sa/u.a G23ss | ||||
| 17 | 937033 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18 | 937981 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18A | 336864 | |||
| Sicherungsring D12 (10st), G23ss | ||||
| 19 | 939542 | 1.50 | 1.78 | |
| Kopfschraube M5x10 (10st), G23ss For Irl | ||||
| 21 | 949236 | 1.05 | 1.25 | |
| Kopfschraube M5x10 M.federring | ||||
| 21A | 992038 | 1.04 | 1.23 | |
| Lagerdeckel (b) G18u2/g23u2, G23ss | ||||
| 22 | 320229 | 1.35 | 1.61 | |
| Kugellager 6302 Dd | ||||
| 23 | 6302DD | 8.85 | 10.53 | |
| Filzpackung (b) G18u/g23u u.a. G18u2/g23u2, Cm9ub | ||||
| 24 | 990852 | 1.04 | 1.23 | |
| Gelenkwelle (a) | ||||
| 25 | 320234 | 6.96 | 8.29 | |
| Dichtungsplatte G18u2/g23u2, Cm9uby, G23ss | ||||
| 26 | 320228 | 1.35 | 1.61 | |
| Getriebedeckel | ||||
| 27 | 320227 | 4.96 | 5.91 | |
| Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | ||||
| 28 | 994192 | 1.04 | 1.23 | |
| Schild | ||||
| 29 | 311492 | 1.20 | 1.43 | |
| Stift G18mru/g23mru, Cm9by | ||||
| 30 | 321546 | 3.00 | 3.57 | |
| Hebel G18mru/g23mru, Cm9by | ||||
| 31 | 321545 | 3.00 | 3.57 | |
| Schraube M8x22 | ||||
| 32 | 306887 | 1.05 | 1.25 | |
| Federscheibe M8 (10st), C8fshe, Cm9by, C8fse | ||||
| 33 | 949457 | 1.05 | 1.25 | |
| Bügel G18mru/g23mru, Cm9by | ||||
| 34 | 321544 | 1.50 | 1.78 | |
| Ring | ||||
| 35 | 673489 | 1.04 | 1.23 | |
| Schutzhaube G23sc2/g23sc3/g23ua2 Includ.32-38 | ||||
| 36 | 321547 | 26.26 | 31.25 | |
| Radabdeckung Ass'y Inkl.32-38 Für Europa | ||||
| 36A | 337223 | 14.03 | 16.69 | |
| Radschutz Ass'y Inkl.32-38 für Europa | ||||
| 36A | 337225 | 14.03 | 16.69 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 37 | 937922P | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 37A | 376202 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 38 | 316825 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 39 | 937923P | |||
| O-ring G18u2/g23u2, Cm9uby | ||||
| 40 | 320218 | 1.20 | 1.43 | |
| Arretierstift | ||||
| 41 | 306890 | 1.80 | 2.14 | |
| Getriebe & Zahnrad Set G23ss | ||||
| 42A | 330032 | 20.90 | 24.87 | |
| Staubdichtung G18u2/g23u2, Cm9by | ||||
| 43 | 320216 | 1.35 | 1.61 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 44 | 6000VV | 6.15 | 7.32 | |
| Lagerkappe G18se3 | ||||
| 45 | 321536 | 11.55 | 13.74 | |
| Gehaeuse | ||||
| 46 | 321535 | 34.10 | 40.58 | |
| Bürstenkappe G18u2/g23u2 | ||||
| 48 | 320232 | 1.35 | 1.61 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 49 | 305812 | 1.04 | 1.23 | |
| Kohlebürsten Selbabsch.(1paar) | ||||
| 50 | 999089 | 9.30 | 11.07 | |
| Kohlebürsten (1paar) For Aus,nzl,gbr,nor,swe,den, | ||||
| 50 | 999061 | 4.20 | 5.00 | |
| Griff | ||||
| 51 | 320231 | 3.75 | 4.46 | |
| Kohlenhalter incl. Feder G23sf2, Cm9by | ||||
| 53A | 322323 | 4.96 | 5.91 | |
| Schalter | ||||
| 55 | 320238 | 22.55 | 26.83 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 55A | 322614 | |||
| Kabelklemme Div.typen, Cm9uby, G23ss | ||||
| 56 | 960266 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 57 | 984750 | |||
| Handgriff (a) G18u2/g23u2 | ||||
| 58 | 320230 | 4.96 | 5.91 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 59 | 981373 | 1.05 | 1.25 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 60 | 940778 | 2.10 | 2.50 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 60 | 958049 | 1.04 | 1.23 | |
| CORD FOR GBR 110 VOLT | ||||
| 61 | 321539 | 29.98 | 35.68 | |
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 62 | 949454 | 1.04 | 1.23 | |
| Kabelschuh M4.0 (10st) G23ss | ||||
| 63 | 930804 | 3.00 | 3.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 64 | 322549 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501A | 325491 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 310337 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 937984Z | |||
| Rohrgriffset, Cm9uby Includ.602 | ||||
| 603A | 323993 | 63.66 | 75.76 | |
| Bolzen | ||||
| 604 | 985597 | 2.85 | 3.39 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 323713 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 332797 | |||
