Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki G23SW2'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

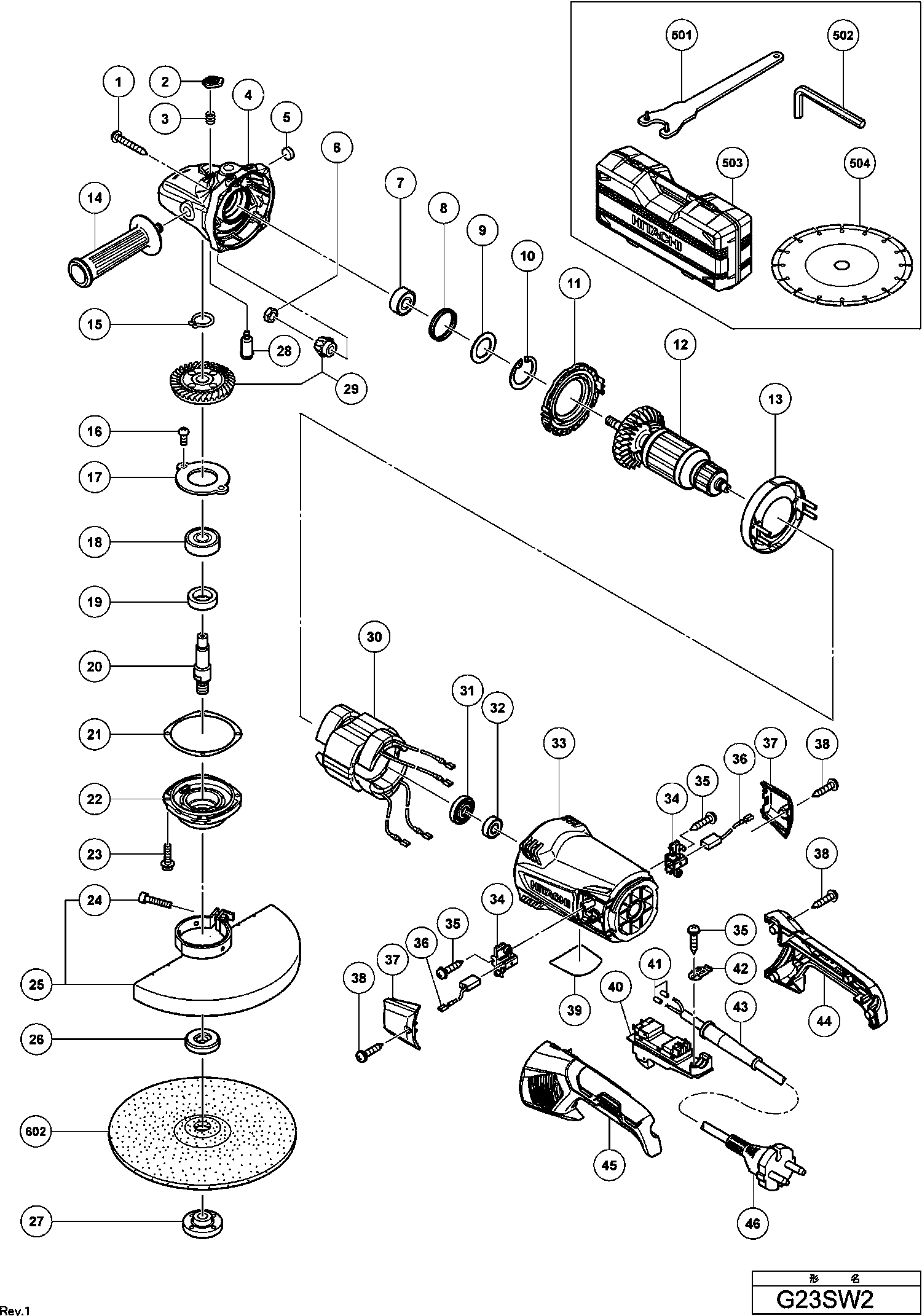

Zeichnungen der Hikoki G23SW2
Teileliste der Hikoki G23SW2
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Anker 230v | ||||
| *12 | 360982E | 41.25 | 49.09 | |
| ANKER 110 VOLT | ||||
| *12 | 360982C | 38.56 | 45.89 | |
| ANKER 240 VOLT | ||||
| *12 | 360982F | 34.16 | 40.65 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *20 | 321541 | |||
| Schutz | ||||
| *25 | 338292 | 8.10 | 9.64 | |
| Radunterlegscheibe (c) für Pfanne (120v) | ||||
| *26 | 334456 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *27 | 937923P | |||
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| *30 | 340888E | 30.25 | 36.00 | |
| FELD 110 VOLT | ||||
| *30 | 340888C | 28.27 | 33.64 | |
| Gehaeuse (1) | ||||
| *33B | 337643 | 11.10 | 13.21 | |
| Selbstabschaltende Kohlebürsten (2 Stücke) | ||||
| *36 | 999093 | 6.75 | 8.03 | |
| Kohlebürste (2 Stücke) | ||||
| *36 | 999059 | 3.30 | 3.93 | |
| Schalter (Ein/Aus-Sperrtyp) | ||||
| *40A | 337647 | 12.60 | 14.99 | |
| Schalter (Aus-Sperrtyp) | ||||
| *40A | 337648 | 12.60 | 14.99 | |
| Kabelschuh M4.0 (10st) G23ss | ||||
| *41 | 930804 | 3.00 | 3.57 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| *41 | 981373 | 1.05 | 1.25 | |
| KABELKLEMME | ||||
| *42 | 331336 | 1.20 | 1.43 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| *43 | 940778 | 2.10 | 2.50 | |
| Kabelpanzer D11.6 | ||||
| *43 | 337918 | 1.05 | 1.25 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| *43 | 958049 | 1.04 | 1.23 | |
| KABEL (CORD ARMOR D10.7) | ||||
| *46 | 500492Z | 6.45 | 7.68 | |
| Schneidschraube D5x35, Cm9uby, G23ss | ||||
| 1 | 323209 | 1.35 | 1.61 | |
| Druckknopf | ||||
| 2 | 337641 | 1.04 | 1.23 | |
| Druckknopf | ||||
| 2A | 337641 | 1.04 | 1.23 | |
| Feder G18u2/g23u2, Cm9by, G23ss | ||||
| 3 | 320219 | 1.35 | 1.61 | |
| Getriebedeckel | ||||
| 4 | 337650 | 15.95 | 18.98 | |
| Filzscheibe G18sc/g23sa/u.a G23ss | ||||
| 5 | 937033 | 1.04 | 1.23 | |
| Spezialmutter M10, Cm9uby, G23ss | ||||
| 6 | 320226 | 1.35 | 1.61 | |
| Kugellager 6301vv, Cm9uby, G23ss | ||||
| 7 | 6301VV | 8.55 | 10.17 | |
| Gummiring (1) | ||||
| 8 | 330031 | 1.20 | 1.43 | |
| Scheibe (1) | ||||
| 9 | 337642 | 1.04 | 1.23 | |
| Sicherungsring D40 Innen H41sa/h45ma/dh40mr | ||||
| 10 | 948391 | 1.65 | 1.96 | |
| Ventilatorführung (b) | ||||
| 11 | 337640 | 1.04 | 1.23 | |
| Anker 230v | ||||
| 12 | 360982E | 41.25 | 49.09 | |
| ANKER 110 VOLT | ||||
| 12 | 360982C | 38.56 | 45.89 | |
| ANKER 240 VOLT | ||||
| 12 | 360982F | 34.16 | 40.65 | |
| Lüfterführung (a) | ||||
| 13 | 337639 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 14 | 937981 | |||
| Sicherungsring D12 (10st), G23ss | ||||
| 15 | 939542 | 1.50 | 1.78 | |
| Kopfschraube M5x10 (10st), G23ss For Irl | ||||
| 16 | 949236 | 1.05 | 1.25 | |
| Lagerdeckel (b) G18u2/g23u2, G23ss | ||||
| 17 | 320229 | 1.35 | 1.61 | |
| Kugellager 6302vv, Cm9uby, G23ss | ||||
| 18 | 6302VV | 9.30 | 11.07 | |
| Filzpackung (b) G18u/g23u u.a. G18u2/g23u2, Cm9ub | ||||
| 19 | 990852 | 1.04 | 1.23 | |
| Gelenkwelle (a) | ||||
| 20 | 320234 | 6.96 | 8.29 | |
| WELLE | ||||
| 20A | 378127 | 3.66 | 4.36 | |
| Dichtungsplatte G18u2/g23u2, Cm9uby, G23ss | ||||
| 21 | 320228 | 1.35 | 1.61 | |
| Getriebedeckel | ||||
| 22 | 320227 | 4.96 | 5.91 | |
| PACKUNGSKLAND | ||||
| 22 | 339726 | 4.50 | 5.36 | |
| Inbusschraube M5x16 M.flansch, Cm9uby, G23ss | ||||
| 23 | 994192 | 1.04 | 1.23 | |
| Inbusschraube M8x25 (10st) G23ss | ||||
| 24 | 949760 | 5.55 | 6.60 | |
| Schutz | ||||
| 25 | 338292 | 8.10 | 9.64 | |
| Radunterlegscheibe (c) für Pfanne (120v) | ||||
| 26 | 334456 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 27 | 937923P | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 27A | 373779 | |||
| Arretierstift | ||||
| 28 | 306890 | 1.80 | 2.14 | |
| ZAHNRAD UND WELLE | ||||
| 29 | 330688 | 24.75 | 29.45 | |
| Stator 220v-230v H90sa Includ.103 Für Nzl,saf | ||||
| 30 | 340888E | 30.25 | 36.00 | |
| FELD 110 VOLT | ||||
| 30 | 340888C | 28.27 | 33.64 | |
| Staubabstreifer G23ss | ||||
| 31 | 330029 | 1.80 | 2.14 | |
| Kugellager 6000 Vv, Cm9by, C8fse, G23ss | ||||
| 32 | 6000VV | 6.15 | 7.32 | |
| Gehaeuse (1) | ||||
| 33 | 337643 | 11.10 | 13.21 | |
| BÜRSTENHALTER | ||||
| 34 | 337646 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 35 | 984750 | |||
| Selbstabschaltende Kohlebürsten (2 Stücke) | ||||
| 36 | 999093 | 6.75 | 8.03 | |
| Kohlebürste (2 Stücke) | ||||
| 36 | 999059 | 3.30 | 3.93 | |
| BUERSTENABDECKUNG | ||||
| 37 | 337649 | 1.04 | 1.23 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 38 | 305812 | 1.04 | 1.23 | |
| Schalter | ||||
| 40 | 320238 | 22.55 | 26.83 | |
| Schalter (Aus-Sperrtyp) | ||||
| 40A | 337648 | 12.60 | 14.99 | |
| Schalter (Ein/Aus-Sperrtyp) | ||||
| 40A | 337647 | 12.60 | 14.99 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 41 | 981373 | 1.05 | 1.25 | |
| Aderendhülse (d) (div.typen) G23ss For Usa,can,me | ||||
| 41 | 961820 | 1.05 | 1.25 | |
| KABELKLEMME | ||||
| 42 | 331336 | 1.20 | 1.43 | |
| Kabelknickschutz D10.7 Div.typen, Cm9by, H41mb, G | ||||
| 43 | 940778 | 2.10 | 2.50 | |
| Kabelpanzer D11.6 | ||||
| 43 | 337918 | 1.05 | 1.25 | |
| Kabelknickschutz D8.2 Div.typen H41mb, G23ss | ||||
| 43 | 958049 | 1.04 | 1.23 | |
| Griff (d) | ||||
| 44 | 337654 | 4.35 | 5.18 | |
| Griff (c) | ||||
| 45 | 337653 | 4.35 | 5.18 | |
| KABEL (CORD ARMOR D10.7) | ||||
| 46 | 500492Z | 6.45 | 7.68 | |
| STOPFBUCHSEN-ZAHNRADBAUGRUPPE NEU | ||||
| 47 | 381622 | 20.24 | 24.09 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 325491 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501A | 376127 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 872422 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 333932 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 378126 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 994275 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 316825 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 310337 | |||
| Rohrgriffset, Cm9uby Includ.602 | ||||
| 604 | 323993 | 63.66 | 75.76 | |
| Bolzen | ||||
| 605 | 985597 | 2.85 | 3.39 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 332797 | |||
